Два цвета для одной стены

Автор
Сообщение
На сайте c 10.01.2017
Сообщений: 28
Санкт-Петербург
Добрый день, подскажите, пожалуйста, как можно в Архикаде реализовать такие вставки как на фото под окнами? Есть модель дома, стены одного цвета. Теперь хочу добавить второй цвет на определенные участки, но не знаю, как этого добитьсяsmiley-sad.gif


На сайте c 10.12.2015
Сообщений: 251
Полигоны выберите и назначьте на них материал.
На сайте c 05.03.2015
Сообщений: 31
Material - general - multi/sub object ? или вы чего-то другого хотите?
На сайте c 10.01.2017
Сообщений: 28
Санкт-Петербург
Aleksandr Seneta , Jesselax092 вы имеете в виду 3DsMax? Меня интересует эта возможность в архикаде
На сайте c 05.03.2015
Сообщений: 31
если Архикад - то это должны быть разные объекты - стены в данном случае, а текстуру надо искать
На сайте c 10.01.2017
Сообщений: 28
Санкт-Петербург
Цитата Jesselax092:
если Архикад - то это должны быть разные объекты - стены в данном случае, а текстуру надо искать

Текстура есть. Интересует сам процесс вставки. То есть нельзя в Архикаде как-то выделить область стены и к ней эту текстуру применить?

На сайте c 05.03.2015
Сообщений: 31
так как вы говорите - нет, это должны быть разные стены, и для конкретной плоскости стены - назначен материал
На сайте c 14.12.2012
Сообщений: 58
Иркутск
Самый простой способ разбить стену на три, и у центральной задать другой цвет. Плюс можете поменять толщину (утопить) если потребуется.
На сайте c 10.01.2017
Сообщений: 28
Санкт-Петербург
Цитата Norco:
Самый простой способ разбить стену на три, и у центральной задать другой цвет. Плюс можете поменять толщину (утопить) если потребуется.

А если мне чисто теоретически понадобится "закрасить" прям посреди стены какую-нибудь площадь типа квадрат 30х30 см? Я так понимаю, архикад не дает возможности создавать различные "узоры" на поверхности? Одна текстура и все тебе? Как-то слабовато

На сайте c 14.12.2012
Сообщений: 58
Иркутск
Цитата Olisstes:
Цитата Norco:
Самый простой способ разбить стену на три, и у центральной задать другой цвет. Плюс можете поменять толщину (утопить) если потребуется.

А если мне чисто теоретически понадобится "закрасить" прям посреди стены какую-нибудь площадь типа квадрат 30х30 см? Я так понимаю, архикад не дает возможности создавать различные "узоры" на поверхности? Одна текстура и все тебе? Как-то слабовато

Архикад - это все таки программа для проектирования и причём довольно топорная,я уже смирился с этим. Квадрат также шаманить стеной или переводить в морф, что  не очень хорошо.Рисунок можно сделать морфом с очень маленькой толщиной, как вариант. я марафет навожу в максе, но и тут есть свои сложности, собсвенно как и во всём мире)

На сайте c 10.01.2017
Сообщений: 28
Санкт-Петербург
Цитата Norco:
Цитата Olisstes:
Цитата Norco:
Самый простой способ разбить стену на три, и у центральной задать другой цвет. Плюс можете поменять толщину (утопить) если потребуется.

А если мне чисто теоретически понадобится "закрасить" прям посреди стены какую-нибудь площадь типа квадрат 30х30 см? Я так понимаю, архикад не дает возможности создавать различные "узоры" на поверхности? Одна текстура и все тебе? Как-то слабовато

Архикад - это все таки программа для проектирования и причём довольно топорная,я уже смирился с этим. Квадрат также шаманить стеной или переводить в морф, что  не очень хорошо.Рисунок можно сделать морфом с очень маленькой толщиной, как вариант. я марафет навожу в максе, но и тут есть свои сложности, собсвенно как и во всём мире)

В любом случае, большое спасибо, конкретно для данной задачи помогло разделение стен) А теоретический вопрос с квадратом на будущее для меня не решен. Странно, что Архикад не может реализовать порой очень легкие задачи, и приходится танцевать с бубномsmiley-nea.gif

На сайте c 26.09.2006
Сообщений: 5061
Белокаменная
Если форма прямоугольная, то воспользуйся ОКНОМ Ниша или Выступ из папки 1.4
На сайте c 20.10.2012
Сообщений: 10

Вам правильно написали сверху, что только делить и менять тип стены, если сделано одним объемом. Грубо говоря, режете стену в месте где хотите вставку, создаете клон пирога стены и меняете тип отделки верхнего слоя.

Иногда создают просто на толщину отделки еще один тип стены, и привязываются к уже построенным наружной гранью, но это черевата перегрузом геометрии,если большой объем будет.

На сайте c 05.12.2016
Сообщений: 12

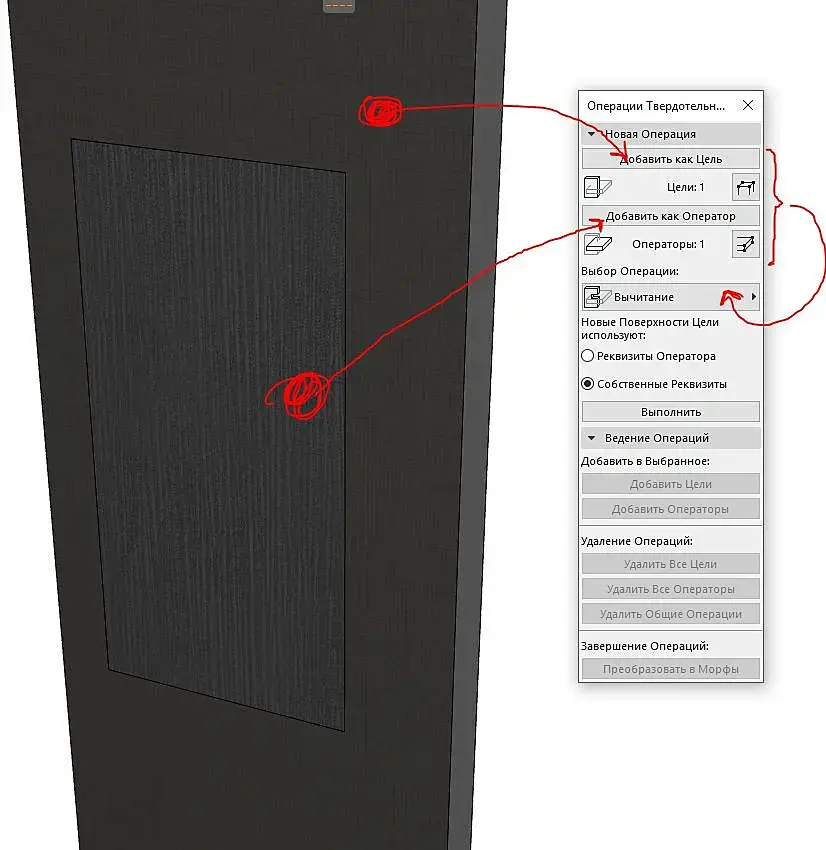

Тема хоть и старая, но может кому пригодится.Если вам, грубо говоря нужно в центре стены сделать квадрат 30х30 другого цвета, можно воспользоваться твёрдотельным моделированием. Скажем у вас стена 1000х1000мм и толщина 100мм. Сделайте еще отдельную стену, тот самый ваш квадрат 300х300мм, с толщиной скажем 20мм. Утопите этот квадрат  в основной стене так, чтобы была одна плоскость. Откройте оператор твердотельного моделирования, и укажите основную стену как "цель", а крашенный квадрат как "оператор", и выберите функцию "Вычитание". И будет вам счастье.
