Как грамотно сделать эркерное окно

Автор
Сообщение
На сайте c 27.02.2016
Сообщений: 78
Санкт-Петербург

Доброго времени суток!

Задача сделать эркерное окно как на фото.

Вопрос, возможно ли его сделать стандартными средствами (без дорисовок в PS и Автокад), чтобы можно было менять створки, размер четверти и т.д. и чтобы это еще все по человечески отображалось в проекциях и видах.


Такой вопрос уже поднимался, но как это в итоге сделать, я так и не понял. Объясните мне, деревянному, как такое можно сделать в архикаде, если это, конечно, вообще возможно?

Сам я допереть не смог. Пробовал и угловым окном, и специальным углом и эркерным окном, все равно получается криво.

Спасибо!

На сайте c 26.09.2006
Сообщений: 5061
Белокаменная
А что криво получается с СпецУглом?
На сайте c 27.02.2016
Сообщений: 78
Санкт-Петербург

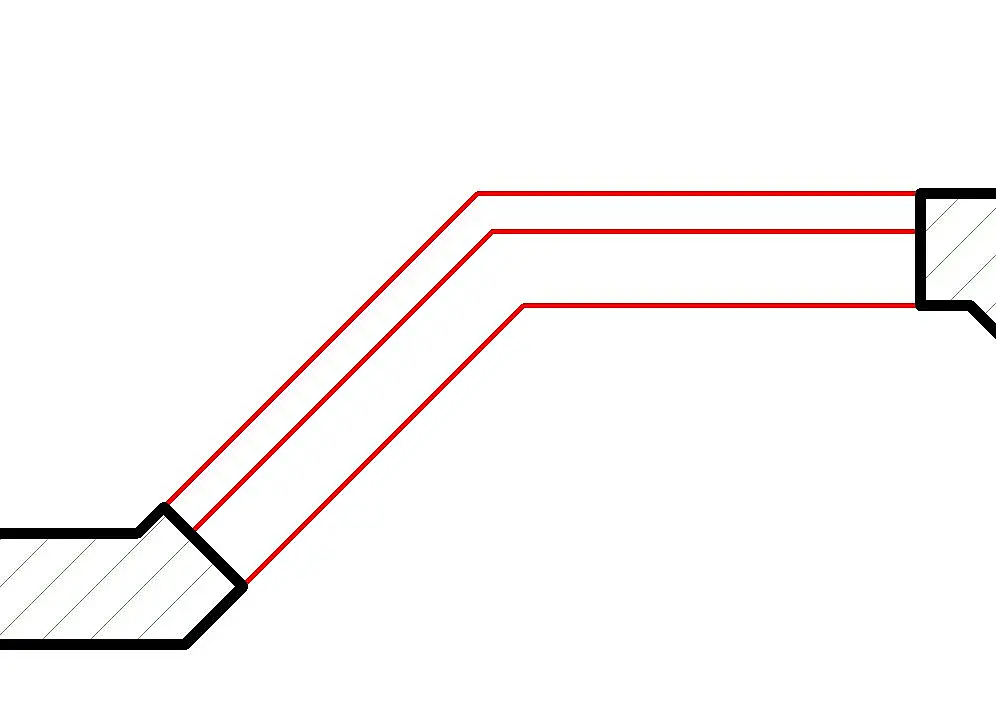

Получается вот так

На сайте c 26.09.2006
Сообщений: 5061
Белокаменная
Цитата Shurslarin:
Получается вот так

В настройках Спец. Угла введи правильный угол между стенами.

На сайте c 13.03.2015
Сообщений: 19
Краснодарский край

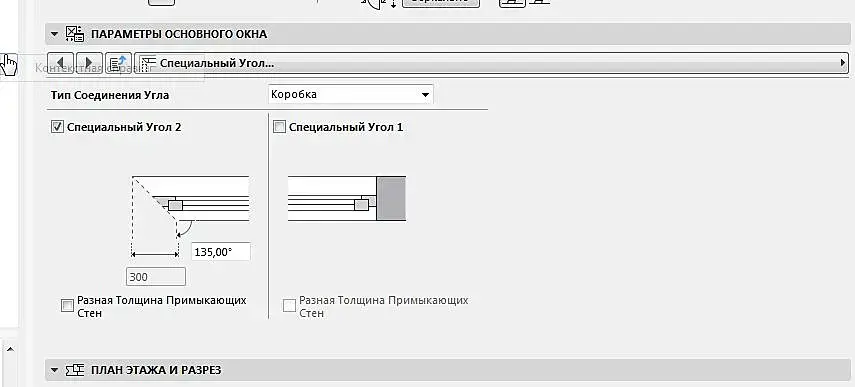

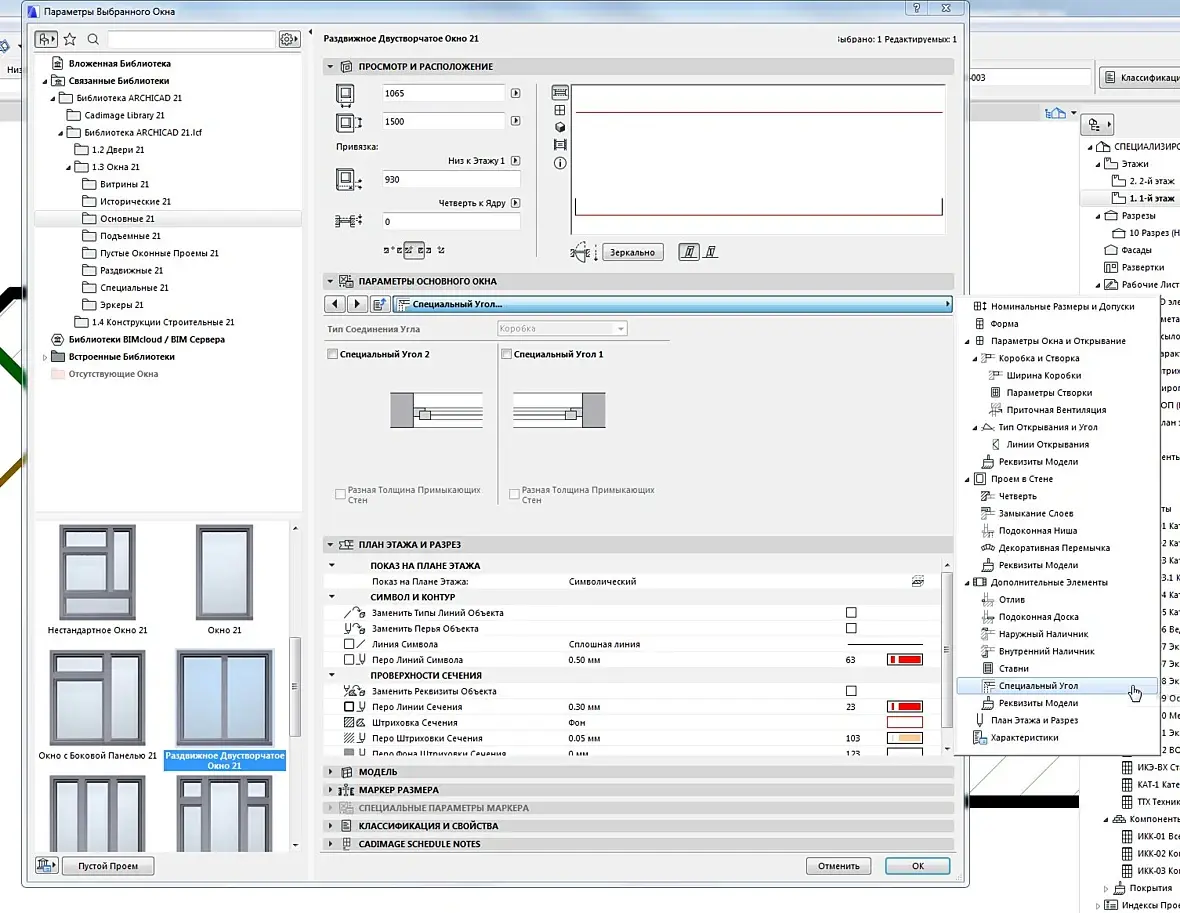

6c3a5f80f721f01083745760864f306c.jpg  спец. угол, только величина должна быть правильная как выше сказали

На сайте c 27.02.2016
Сообщений: 78
Санкт-Петербург
sagava1Mark Да, супер! Спасибо!
Репутация: 0
На сайте c 29.06.2017
Сообщений: 2
Цитата Shurslarin:

Доброго времени суток!

Задача сделать эркерное окно как на фото.

Вопрос, возможно ли его сделать стандартными средствами (без дорисовок в PS и Автокад), чтобы можно было менять створки, размер четверти и т.д. и чтобы это еще все по человечески отображалось в проекциях и видах.


Такой вопрос уже поднимался, но как это в итоге сделать, я так и не понял. Объясните мне, деревянному, как такое можно сделать в архикаде, если это, конечно, вообще возможно?

Сам я допереть не смог. Пробовал и угловым окном, и специальным углом и эркерным окном, все равно получается криво.

Спасибо!

Подскажите, пожалуйста, а чем вы в итоге сделали? Пробую эркер, получается ерунда со стенами (((

На сайте c 27.02.2016
Сообщений: 78
Санкт-Петербург

LenaShanaeva

Обычное окно и подогнал через специальный угол.
