текстурирование спиралей

Автор
Сообщение
На сайте c 10.04.2012
Сообщений: 72

Доброго времени. Делаю плетёное кресло из роттанга. В модели используется много спиральных элементов, которые крепят части кресла друг к другу. Как можно эти спирали грамотно затекстурить? Возможно ли грамотно положить текстуры, не переделывая всё заново?

Буду благодарна за идеи и советы!




На сайте c 25.02.2009
Сообщений: 2341
Kyiv
Unwrap UVW
На сайте c 21.12.2007
Сообщений: 2064
Санкт-Петербург
Цитата rRayiny:
Возможно ли грамотно положить текстуры, не переделывая всё заново?

Если стек на спиралях не грохнули то спуститесь до сплайна и поставьте галку "Generate mapping coordinates"


Если грохнули. Накиньте анврап и разверните по ребру.


На сайте c 10.04.2012
Сообщений: 72

Medonozza

Класс, спасибо, мой случай как раз второй

На сайте c 01.04.2012
Сообщений: 19

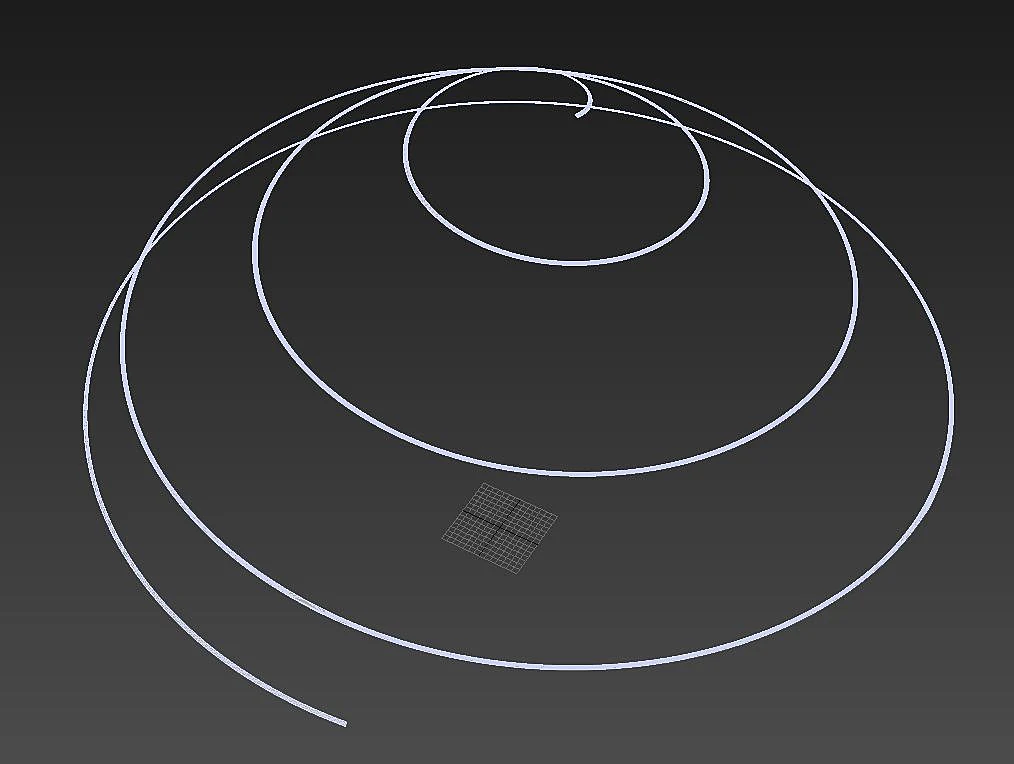

Тоже столкнулся со спиралью, никак не удается развернуть. Описанные выше способы пока не сработали.

Модель экспортирована из cad-программы, поэтому сетка не очень, может быть дело в этом. Перестраивать не вариант. Как быть?

Файл тут: https://yadi.sk/i/THkGWSyd0n1L7A

На сайте c 17.04.2013
Сообщений: 81
gavereallove да именно дело в сетке, если не критичен наклон сечения спирали, то проще выделить край, создать сплайн, потом reset x-form и по нему пустить sweep c нормальным мапингом.
На сайте c 01.04.2012
Сообщений: 19

amareno Увы, геометрия должна полностью соответствовать

к тому же я скинул самый простой фрагмент модели, там есть спирали ещё извращенней smiley-sad.gif

На сайте c 21.12.2007
Сообщений: 2064
Санкт-Петербург

Способ который должен быть рабочим, не проверял.

Шаг 1. С 3d привязкой прощелкиваем smooth spline'ом основную форму по модели. Можно не аккуратничать.

Шаг 2. Накидываем на модель Unwrap UVW , выделяем все полигоны, мотаем вниз и применяем команду -spline mapping

Шаг 3. Выбираем опорный сплайн для маппинга, регулируем гизму.

Конец.

На сайте c 01.04.2012
Сообщений: 19
Medonozza отлично развернулось smiley-good.gif
На сайте c 21.12.2007
Сообщений: 2064
Санкт-Петербург
Вот и славненько. Чуть меньше боли в этом мире)
