Как выровнять любой объект в сцене с помощью Tape Helper

+14

MastaMan 2018.07.23 19:46

Комментарий удален

+8

isnogud 2018.07.23 19:59

Действенно, толковый метод. Я обычно использую Normal Align для таких задач. Дело быстрое.

+7

MastaMan 2018.07.23 20:03

Комментарий удален

+2

gunslinger 2018.07.23 21:22

Жесть какая. Сделал бокс, Ctrl+N, клац-клац, все, объект повернут, потом по координатам ровняем и все (т.к. сдвигается при нормал аллайне, он привязывает точку к точке по трем осям + поворот).

Я обычно использую нормал аллайн в случаях, противоположных показанному, когда нужно поставить ровный объект к кривой стене :) Если этот самый объект потом предполагается редактировать, ну я не знаю, шкаф там какой или кухню - создаю инстанс, убираю угол поворота и работаю себе спокойно. Естественно всегда с привязкой 2,5/3 и в окнах проекций 90% времени, назло всем мамкиным художникам и скульпторам c их "perspective only" :D

С рулеткой, так или иначе, нормальный метод... да и вообще все лучше, чем вычислять угол и тем более подбирать его на глазок.

P.S. Да-да, у меня батхерт. Слишком много довелось перелопатить чужих сцен, часть из которых просто шок-контент. Хочется закрыть макс и все бросить, а не дорабатывать. Мда.

0

MastaMan 2018.07.23 21:49

Комментарий удален

+2

grdesigner 2018.07.24 08:52

Тоже в большинстве случаев работаю в ортогональных проекциях, а мамкины художники в orthographic view.

+3

gunslinger 2018.07.24 09:51

Видел и "орфографиков", но это слишком явный мазохизм ИМХО.

+1

grdesigner 2018.07.24 09:53

Я честно говоря вообще не понимаю, как в нем можно работать )

Единственное, как по мне, его использование, при совсем слабом железе, ортографический режим сильно меньше напрягает видеокарту. Актуально для ооочень огромных экстерьеров.

+1

sseryoga 2018.07.24 14:14

Ни слова нельзя понять. Вы с какой планеты? Выражайтесь яснее, простым языком, по возможности литературным. Вы дизайнер или сапожник какой-то?

+2

gunslinger 2018.07.24 17:00

Отчаянные времена требуют отчаянных мер :)

Специально для вас, сударь: функция Normal Align активируется в Autodesk 3ds max с помощью сочетания клавиш Alt и N. Далее следует указать привязываемую плоскость, затем ту, к которой следует выполнить привязку. В результате этой операции привязываемый объект автоматически повернется на требуемый угол, а кроме того, указанные точки привязки совместятся по всем трем осям координат, что, разумеется, вызовет некоторое смещение объекта в пространстве. Этот нежелательный эффект следует устранить.

P.S. Надеюсь (но сомневаюсь), что с усвоением прочитанного на этот раз не возникнет проблем.

0

Action-sen 2018.07.24 14:40

Угол можно получить и через транспортир (protractor) на той же панели, что и рулетка. Правда бокс все же придется делать.

0

Mrk_design 2018.08.21 00:59

Четкий ответ)

+4

ewwa111 2018.07.23 20:09

Очень полезно! Огромное спасибо за гифки!

+2

Nesquik123 2018.07.23 20:11

Полезный урок. Спасибо)

+1

telemix 2018.07.23 20:19

Зачет

+1

murza_v 2018.07.23 20:25

Спасибо за метод,пригодится.

+1

Mostex 2018.07.23 20:48

Спасибо. Эффективненько

+2

DizArtWork 2018.07.23 21:01

Можно так же выделит сам Tape (без таргета) ПКМ на кнопке Rotate в окошке показывает нужный градус

0

MastaMan 2018.07.23 21:07

Комментарий удален

+1

Zolty 2018.07.23 21:12

Полезно. Автору спасибо 5+.
А можно повернуть grid относительно объекта? Ну так чтобы в топе был объект как в результате этого урока? При этом сам объект не трогать. В общем все тожесамое только по другому)

+1

MastaMan 2018.07.23 21:17

Комментарий удален

0

Zolty 2018.07.23 22:52

Там вьюпорт принемает позу согласно выбранного грида?

0

MastaMan 2018.07.23 23:02

Комментарий удален

+1

Zolty 2018.07.24 08:29

Ого, это супер. Давно этои искал

+1

bester 2018.07.23 21:12

Гениально! Очень полезный финт. Спасибо.

+1

Dmitriy.Bogachev 2018.07.23 21:27

Зачет!

+3

albatr0s 2018.07.23 21:34

я для выравнивания и трехточечного масштабирования использую скрипты от Sergo Pogosyan, они древние, но подходят даже для 18 макса и выносятся на кнопки, по сути добавляют стандартные фишки автокада в макс

0

nekrobul 2018.07.23 21:54

Х_х всё гениальное просто.

+4

Prog 2018.07.23 22:01

А шо так можно было???))))

+5

visualmax 2018.07.23 22:19

Прикольная метода. Возьмем на вооружение :)

Поделюсь своим методом. Использую AutoGrid для этой цели. (с зажатой кнопкой AutoGrid рисую плеин на той поверхности угол которой нужно узнать. С созданного плейна копирую значение угла и вуаля - поворачиваю на нужный угол)

+1

Deivo 2018.07.23 22:25

Полезно! Я не знал такого))) Спасибо!

+6

Oleg.budeanu 2018.07.23 22:52

Довольно геморно, если геометрия сложная, внутри есть линки и т.д. - всё может усложниться.
Обычно делаю объект с включенной опцией AutoGrid, создаю его на стене (или любом объекте), которую хочу взять как за "основу" с градусом 0 и развернуть.
Объект создается, получаю градус поворота - поворачиваю всё остальное.

+2

Mudunow 2018.07.24 08:54

Что то я не догнал как это делать. Можно поподробнее?

+3

Oleg.budeanu 2018.07.24 19:49

https://dl.dropboxusercontent.com/s/ckl1ji4s49iengg/record_180724_194804.gif

0

Mudunow 2018.07.24 23:32

Крутяк!!! Спсибо огромное, что заморочился!))

+1

Oleg.budeanu 2018.07.25 15:35

Да незачто.

+1

acidvizr 2018.07.23 23:07

Пригодился, спасибо!

0

Al3XXX 2018.07.24 00:30

А нет ли способа в самом максе для поворота по трем точкам с привязкой: две точки - ось, за третью - тянуть?

Например чтобы создать какую-нибудь объемную конструкцию из додэкаэдров, что бы их по граням "склеить".

+5

Jähman' 2018.07.25 01:25

Вокруг оси вращать можно этем же методом с тейпом.

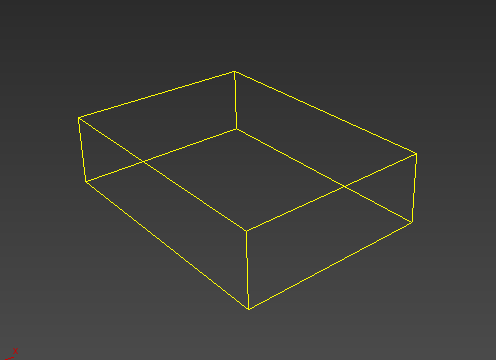

http://www.scriptspot.com/files/u96919/rotaboutaxis.gif

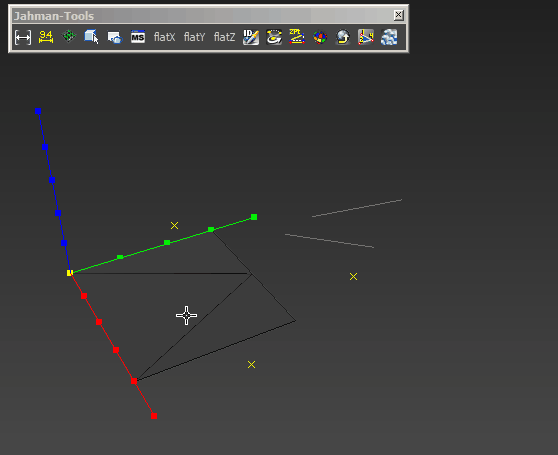

А вот вокруг точки удобнее все таки скриптами, поскольку не нарушается иерархия http://www.scriptspot.com/files/u96919/rotaboutpoint.gif

Хотя можно и без нарушения иерархии все сделать тейпом.

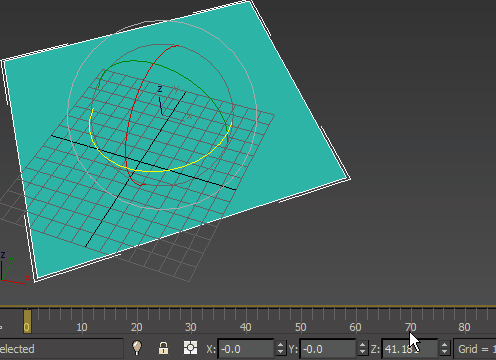

Создаем тейп с нужным направлением. Лезем в Reference Coordinate System > Pick > указываем его как референс системы координат. Выделяем наш объект/ы, включаем select and rotate. Включаем режим Use Transform Coordinate Center и обнуляем нужную ось вращения. http://www.scriptspot.com/files/u96919/rotaboutrefcoords.gif

0

Al3XXX 2018.07.26 12:54

Ты крутой!

0

Jähman' 2018.07.26 16:37

:)

0

beckovsky 2018.07.24 06:30

Супер, довольно долго искал. Спасибо огромное!!!!!!

0

sander_alek 2018.07.24 07:28

Круто!

Вопрос чуть чуть не по теме. А какой программой записываете такие качественные гифки?

+2

MastaMan 2018.07.24 10:44

Комментарий удален

0

Architect_CV 2018.07.24 07:30

Люблю делать все на глаз)

0

ElizabethBess 2018.07.24 11:40

вот и зря

0

albatr0s 2018.07.24 20:46

архитектор и "на глаз" как то не сочетается

0

apx_56 2018.07.24 07:45

стал 100-м кто поставил 5ку) приятно)

0

tokin 2018.07.24 07:46

Спасибо за инфу. ! 5+

0

desten 2018.07.24 09:21

А можно просто без привязки сделать Align, выбрать стрелочку рулетки и выбрать нужную ось Align orienarion (local)

0

dzik 2018.07.24 10:24

Спасибо, классный метод!

0

freezemaximus 2018.07.24 11:01

Норм метод, имеет место быть.

0

nobody 2018.07.24 12:17

все работает, но объект разворачивает по другой оси на 45 градусов

0

MastaMan 2018.07.24 12:22

Комментарий удален

0

nobody 2018.07.24 13:55

Сделать Gif сейчас не могу. Экспериментально понял, что разворачивается объект, если ровнять его из фронта. Из топа же все работает как надо. Метод хороший, спасибо, развернуть обратно и ручками можно

0

izual-mad 2018.07.24 13:05

Скорее всего вы использовали 3d привязку, нужно чтобы в одной плоскости был Tape и Tape.target

0

nobody 2018.07.24 13:28

привязка 2,5 все вроде правильно

0

nobody 2018.07.24 13:29

Комментарий удален

0

nobody 2018.07.24 13:04

Комментарий удален

0

xt13r 2018.07.24 13:55

так просто и удобно)
Спасибо.
Возьму на вооружение,а то использовал несколько более громоздкий способ.

+1

salat 2018.07.24 14:33

О, я тут заметил на последней гифке как в режиме включенных привязок двигают объект только по 1 мать ее оси, ТАК ЧЕ МОЖНО БЫЛО?!! (тут экспрессия) серьезно всегда бесило что включив привязку сразу обе (а то и три оси) двигаются. Так вот вопрос соответственно как перейти в этот режим работы привязки? (предчувствую дикую банальность)
..locks не предлагать))

+1

sander_alek 2018.07.24 14:40

Вы про этот режим?https://wmpics.pics/di-AOCA.gif

+2

Amiran3ddd 2018.07.24 14:50

В настройках привязок (во второй вкладке) в самом низу, поставь галочку на "enable axis constraints"

0

salat 2018.07.24 14:53

ага, спс, даже не подозревал что есть вообще такая возможность)))))

0

Amiran3ddd 2018.07.24 14:53

Блин! Хотел помочь человеку, а получилось, что я прокомментировал предыдущий ответ)

+1

Aeltan 2018.07.24 14:53

Идеально! Как раз имею секс с такой сценой которую прислали на доработку

0

adolfkruger 2018.07.24 14:59

3pt align качните
выравнивание по 3 точкам

0

Skap 2018.07.24 18:04

Лопата на превью

0

3dsteps 2018.07.24 18:18

Урааааа!!!!!!!!!!!!!!!!!!!!!

0

StunBreaker 2018.07.24 19:48

Привет !
Что если я захочу выравнять по другим объектам, которые находятся выше остальных в группе.. привязка к ним будет не доступна в 2.5 ) а в 3D снапе, в виде сверху могут быть проблемы с привязкой к нужным точкам..

В общем есть более лучшее решение )
p.s. Дак я так и не понял это твой метод или перевод просто? )

0

albatr0s 2018.07.24 20:49

а с 3д привязкой какое есть решение? я встречал только по 2.5d

0

MastaMan 2018.07.24 22:12

Комментарий удален

0

Jähman' 2018.07.25 02:12

можно и без линка сделать. выше в комментах добавил несколько гифок.

0

StunBreaker 2018.07.25 04:05

да всё верно линк это лишнее..

+1

bongo82 2018.07.25 19:56

Супер! Спасибо!

+2

kokoasfalt 2018.07.25 20:18

почему один из 227 человек поставил четыре звезды, а не пять? чем автор не угодил ему?

+1

Профессор_Хачикян 2018.07.27 15:00

Уже двое.
Мож архитектура зданий не в их вкусе?))

+1

Bagiramir 2018.07.28 09:17

автор молодец, а кому не нравится этот метод, нечего тут паясничать пусть пользуются своим Молча)

0

elcin86 2018.07.28 16:57

Автор видео правой рукой чешет левое ухо.Если x,y,z угол повотота обьекта стоит на 0, и меш или группа мешей этого обьекта повернуты под каким то углом по x,y,z и вы хотите повернуть x,y и z на 0, то можете просто включив функцию AutoGrid нарисовать Box на одном из мешей и скопировать углы поворотов x,y,z с Box-a на этот обьект. И все.

0

MastaMan 2018.07.29 18:35

Комментарий удален

+2

FoxRiverPRO 2018.07.28 22:51

Очень полезная штука.. Напоминает AutoCAD быстро и легко..

+3

DoCentttt 2018.07.30 08:04

Отличный метод, буквально только что воспользовался.

+2

Mare_NNN_a 2018.07.30 10:59

Благодарю! Очень удобно и просто.

+2

MutantX 2018.07.31 10:38

Очень Хорошая идея, правда, сижу в максе 12 лет, чет мне в голову не приходило эта идея)))

+1

nick_h-s 2018.08.14 13:44

Спасибо, очень помогает!

+1

Vizer 2018.09.04 12:28

Очень классный метод!) Полностью решает проблему, особенно с чертежами с локациями! Спасибо!)

0

Desiger 2019.08.17 13:11

Спасибо!! То, что нужно)

0

Aeltan 2020.01.20 15:50

Отличный метод! Но меня интересует, а можно ли такое же провернуть с гизмо модификатора или с пивотом объекта, чтобы допустим выровнять текстуру относительно одной из граней объекта?
