black hole мини урок, как сделать реалистичную черную дыру?
bysochi 4168

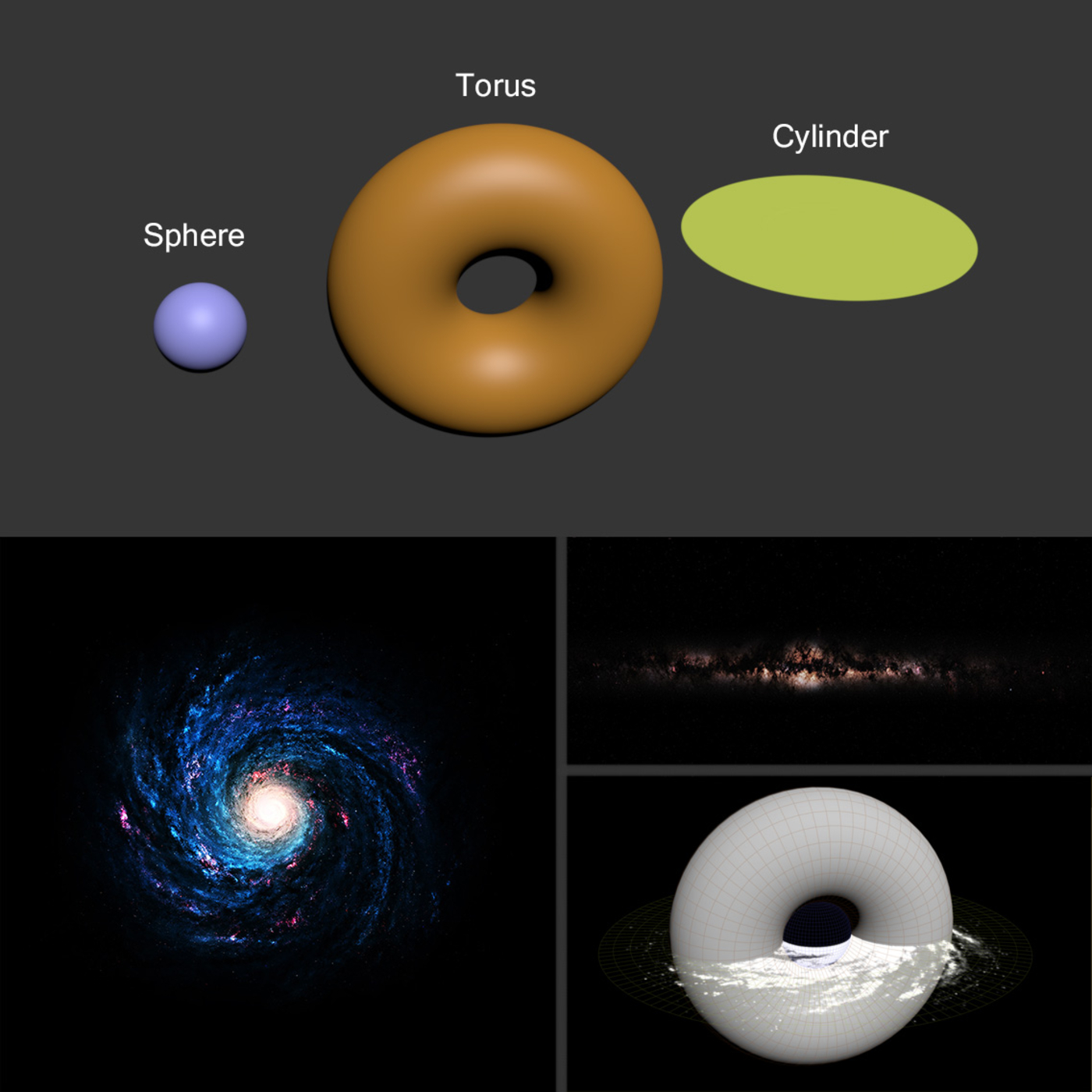

Всем привет!:) Слышал для фильма Интерстеллар, ученые разработали уникальный рендер движок. Что бы передать физические свойства света, попадающие на черную дыру.Рендерок собрал за вечер.. Больше времени потратил на поиск композиции ежели на техническую реализацию. Рецепт довольно прост! Нам понадобится всего три объекта: Sphere, Torus, Cylinder,  и две текстуры: галактика, космос 360. Для начала самый раз, далее полет фантазии:)

 Сложность заключается в том-что, аккреционный диск виден полностью со всех сторон. Материя по ту сторону черной дыры от зрителя, искаженно, но попадает в видимую часть. Все это безумные чудеса с трудом поддаются пониманию. Рендер движки писать я конечно же не умею. И все же, нечто подобное реализовать получилось в 3Ds max, Corona render и в принципе любой рендер подойдет для этой задачи. И так, поехали:

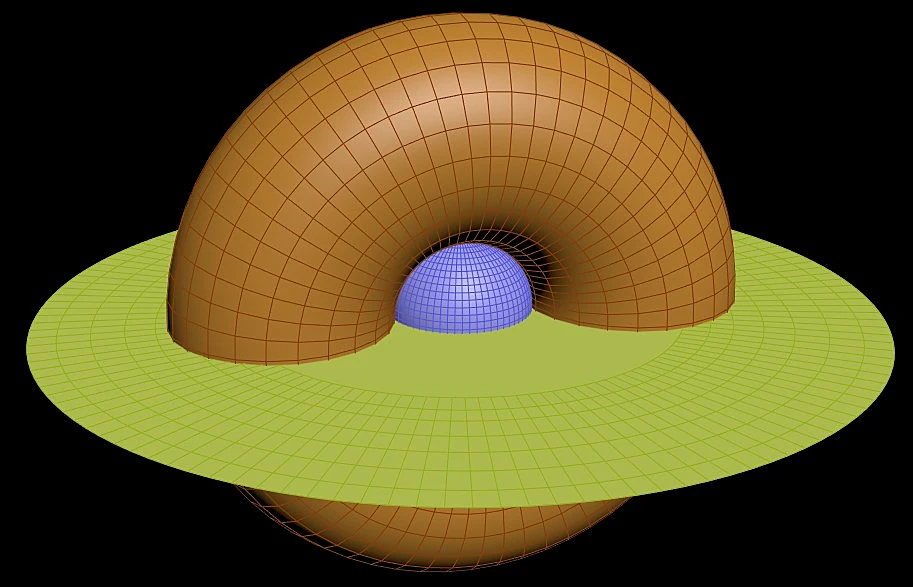

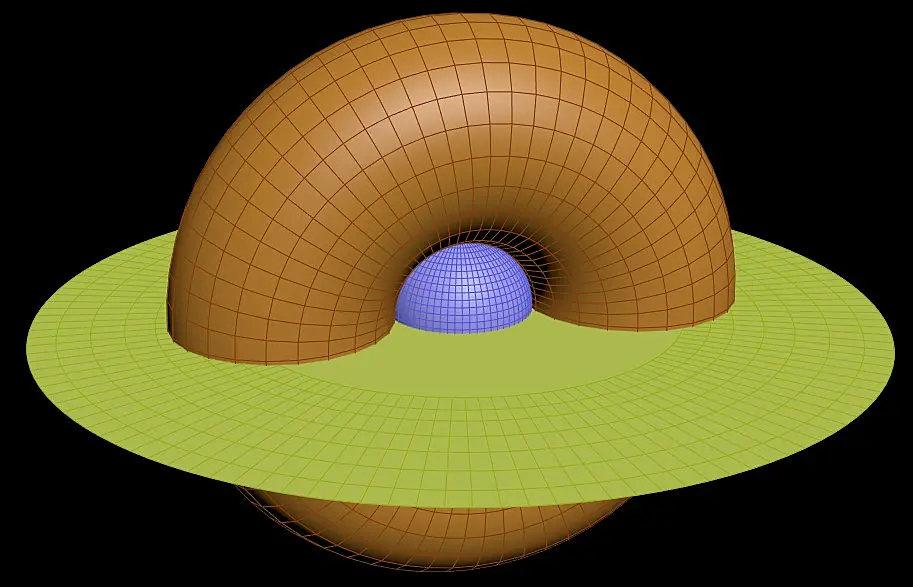

  Располагаем геометрию таким образом

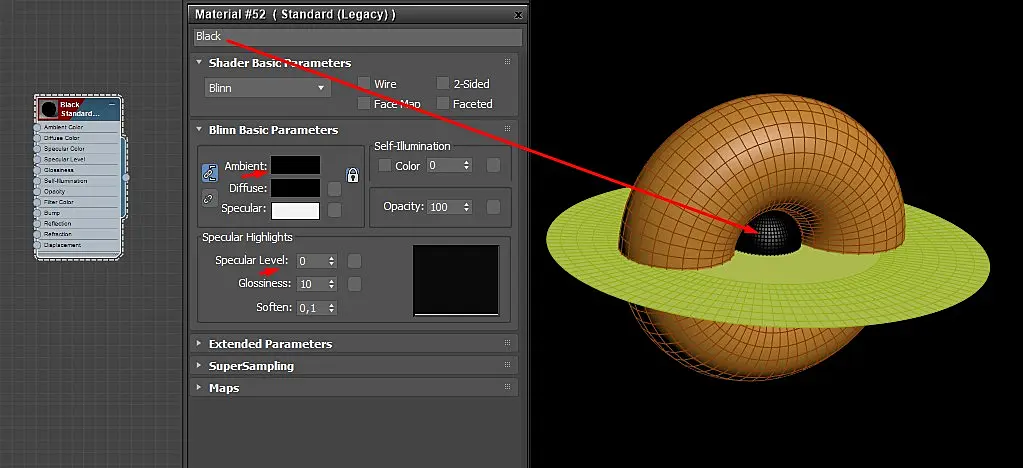

Делаем три простых материала для каждого объекта. 1) Sphere: берем стандартный материал, цвет делаем черный. Проверяем что бы не было бликов, отражений. Красим им сферу (саму черную дыру).

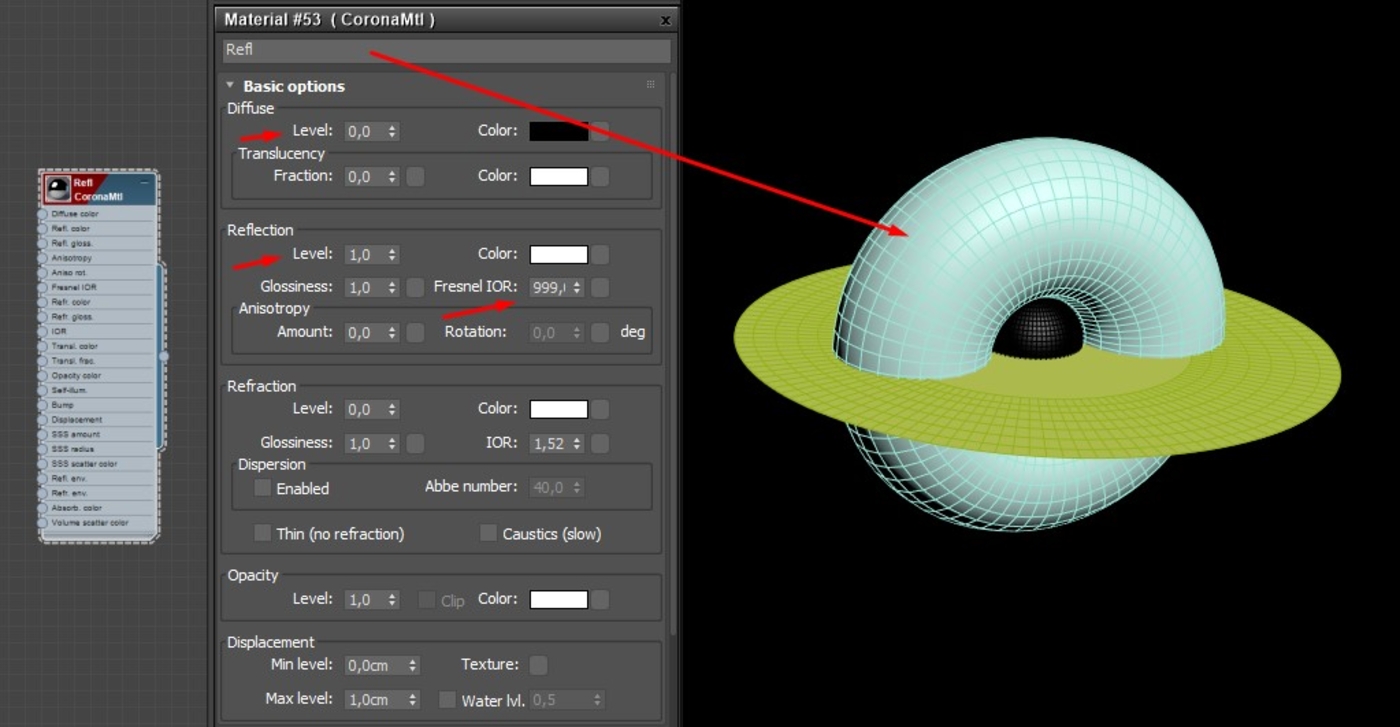

2) Теперь нужен отражающий материал для Torus: берем CoronaMtl. . Diffuse: Level 0, Color черный. Reflection: Level 1, Fresnel IOR выкручиваем на максимум.

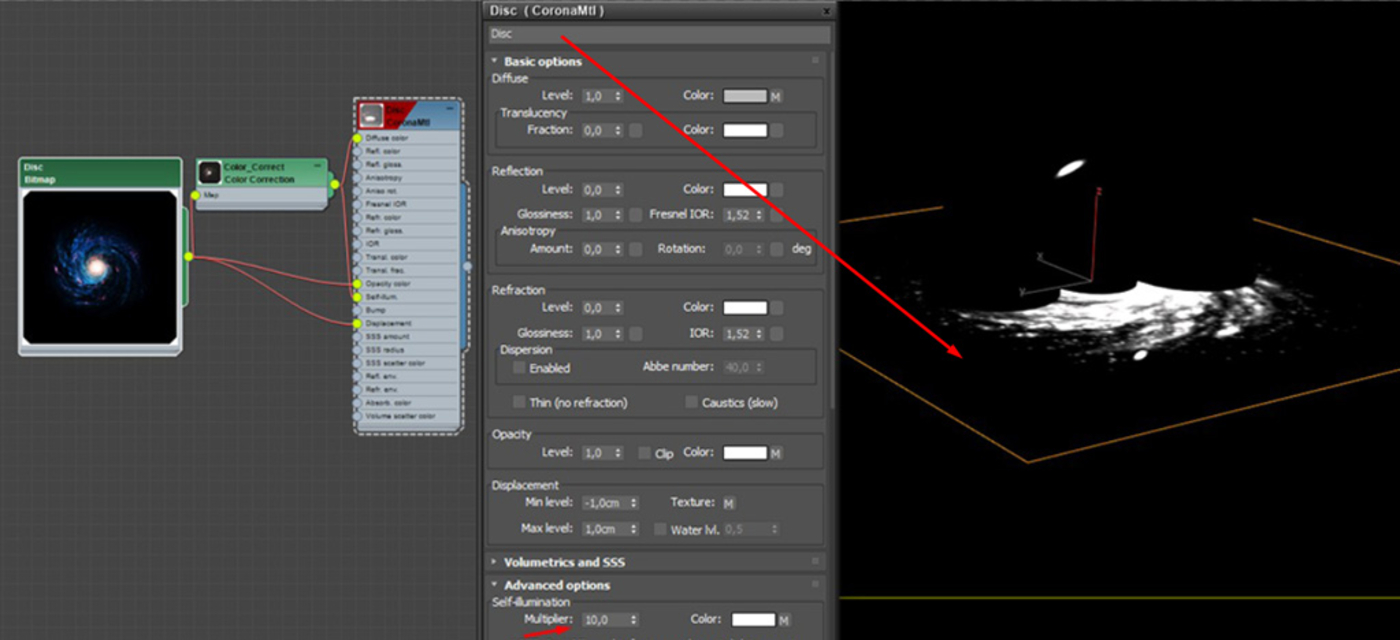

3) Галактика, тут мы добавим текстуру для имитации аккреционного диска. Cylinder: Снова берем CoronaMtl, подтягиваем текстуру галактики в DifFuse, Opacity color, Self-illumination. Можно использовать Color Correction для получения нужных оттенков. Multiplier в Self-illumination ставим 10 так же можно поиграть с Displacment что бы получить неровности. Так же на диск необходимо накинуть UVWMap для корректного отображения текстуры.

Ну так то все!)) Далее как это работает: Sphere есть черная дыра.  Torus с отражающим материалом отражает диск с текстурой прозрачности а так же hdr звездного неба текстуру которой закинули в Environment.

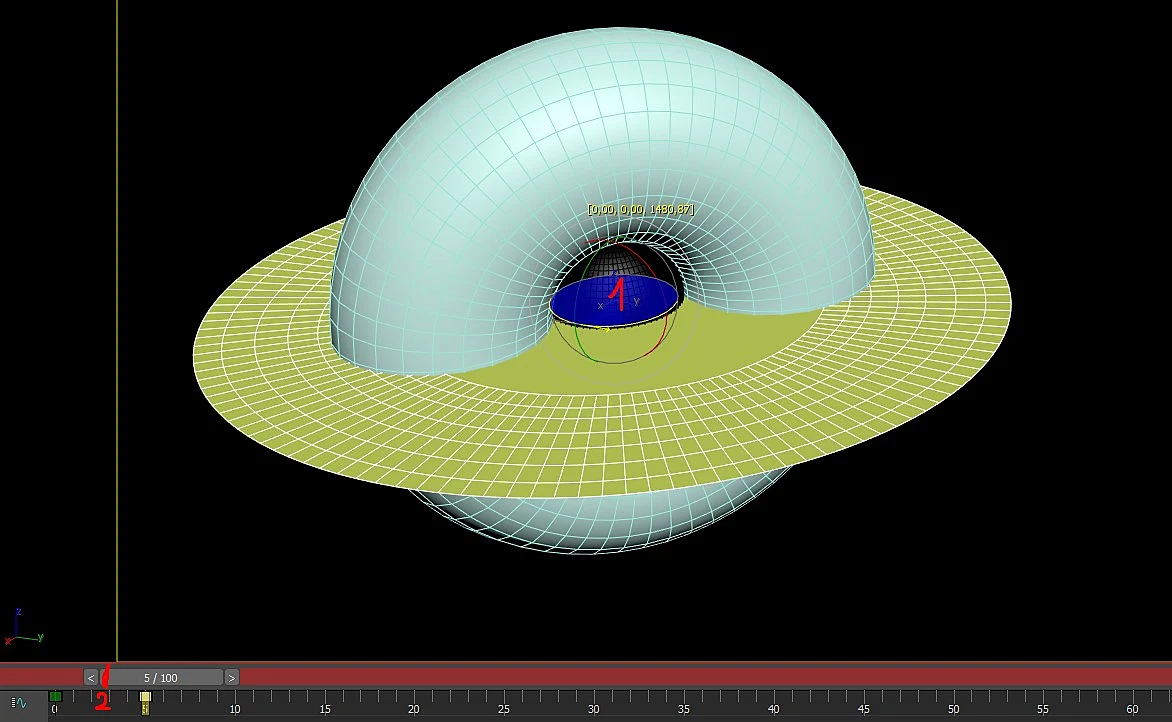

Так же маленький бонус: как сделать эффектное размытие аккреционного диска? 1) Анимируем вращение самого диска во круг своей оси на 3-5 оборотов, в промежутке пяти фреймов.

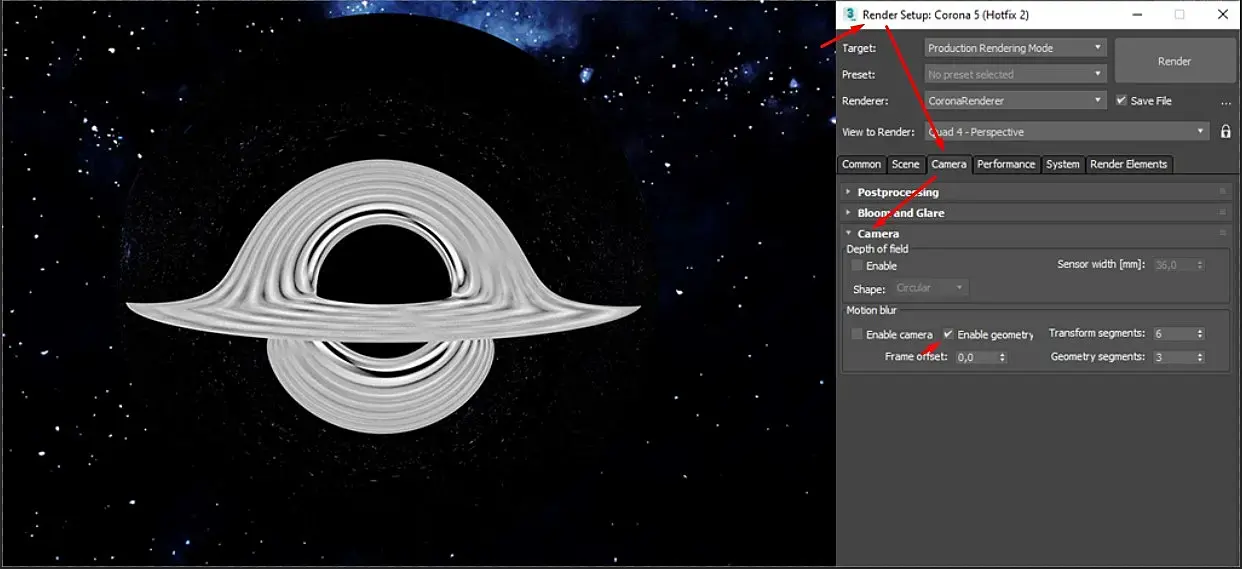

2) Выставляем таймер по середине анимации. За тем включаем моушен блюр с учетом движения геометрии.

Та-дам!:) Черная дыра готова,  Аккрецио́нный диск виден со всех сторон, искажение пространства во круг сверх массивного тела, тоже на месте. Как говорится, цель вижу, задачу понял! Остальное дело творчества. Ровных полигонов друзья, знания в массы!:)

Еще один результат того же вечера:)

Пример что можно делать с подобным материалом

Рендеры большом разрешении на бехе: https://www.behance.net/gallery/103942965/Black-hole

black hole animation, simon chukov, render, vfx
