обозначение кладок в плане от застройщика. помогите

Автор
Сообщение
Репутация: 0
На сайте c 18.03.2010
Сообщений: 18

Добрый вечер/день.

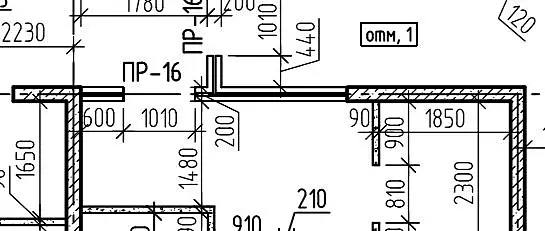

Подскажите, что обозначено в кладке стен на данно фрагменте чертежа? условных обозначений не приложили, когда мне передовали. То, что штриховкой с пунктиром вроде керамзитоблоки, а остальное? Что можно сносить из представленного (стенки под 80 мм не в счет, их, понятно, что можно).

На сайте c 23.05.2011
Сообщений: 4846
жб
На сайте c 09.05.2016
Сообщений: 1204
Ukraine. Kiev.
Цитата ing:

Добрый вечер/день.

Подскажите, что обозначено в кладке стен на данно фрагменте чертежа? условных обозначений не приложили, когда мне передовали. То, что штриховкой с пунктиром вроде керамзитоблоки, а остальное? Что можно сносить из представленного (стенки под 80 мм не в счет, их, понятно, что можно).

Штриховки не указывают конкретно материал. Только тип.

То что "штриховкой с пунктиром"-   бетон. Разными точками- не клинкерные ( может быть шлакоблок, либо гипсоблок ). То что осталось- не понятно. Похоже на многослойную- но есть нюанс- внешние линии не линии разреза, толщина другая  ( может быть что угодно, от гипсокартона на каркасе, до любого типа облегчённых перегородок )

Из этого следует- фрагмент здания из монолитного бетона. Что можно ломать, * ну кроме перегородок*, по такому фрагменту плана,  сказать не возможно. Эт нужно проект целиком изучать. Консультироваться, так сказать, с конструктором.

Репутация: 0
На сайте c 18.03.2010
Сообщений: 18
Спасибо!!! попробую с застройщиком связаться smiley-smile.gif
На сайте c 16.02.2017
Сообщений: 164
Киев
Цитата Arch-magic:
Из этого следует- фрагмент здания из монолитного бетона...

Это вряд ли. Перемычки на плане обозначены.
