Прочитать чертеж

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
Puss_in_boots
Активность: 1090
На сайте c 07.01.2012
Сообщений: 130

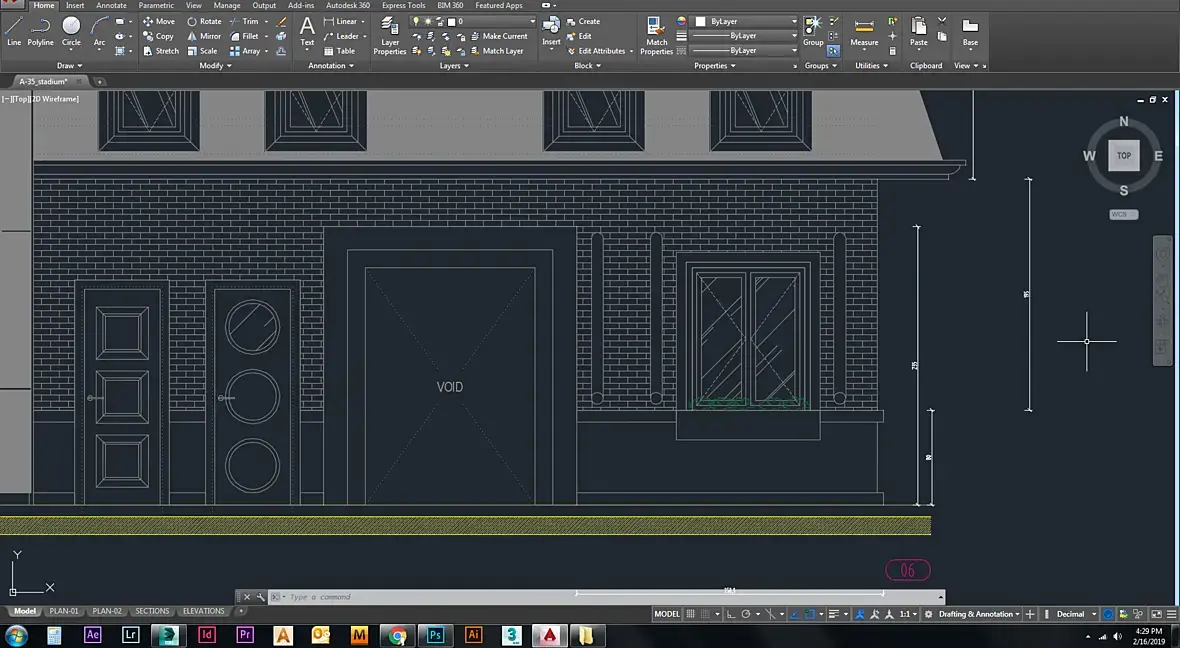

Знаю очень глупо но давно не открываю автокад, поэтому решил спросить у вас, надпись VOID по центру это гараж с дверями ? или я путаю.

Вставить имя в ответ
Перейти в профиль
dja1979
Активность: 879
На сайте c 18.07.2009
Сообщений: 574
Киев
Для гаража узковато. Гугл переводит как пустоту,полость. Возможно это сквозной проход. На плане было бы ясно.
Вставить имя в ответ
Перейти в профиль
Yehat
Активность: 37615
На сайте c 14.06.2012
Сообщений: 15445
Москва
Это значит "проём", "пустота".
Вставить имя в ответ
Перейти в профиль
Spark
Активность: 9691
На сайте c 28.09.2006
Сообщений: 4009
Москва / Дубай
Даже без надписи void крестом от углов обычно отображается пустота. На развертках это открытый проём без дверей, на планах второй свет либо шахта.
