Выносная полка в размерах. Как сделать под прямым углом?

Автор
Сообщение
Возраст: 44
Пол: М
На сайте c: 04.03.2008
Сообщения: 304
Откуда: Краснодар

Всем привет!Не могу найти в настройках расположение выносной полки в размерах.

Сейчас вот так:

А нужно вот так:

Может кто знает, как не в ручную править размеры, а настроить автоматом?

Возраст: 40
Пол: М
На сайте c: 19.02.2011
Сообщения: 3097
Откуда: Москва

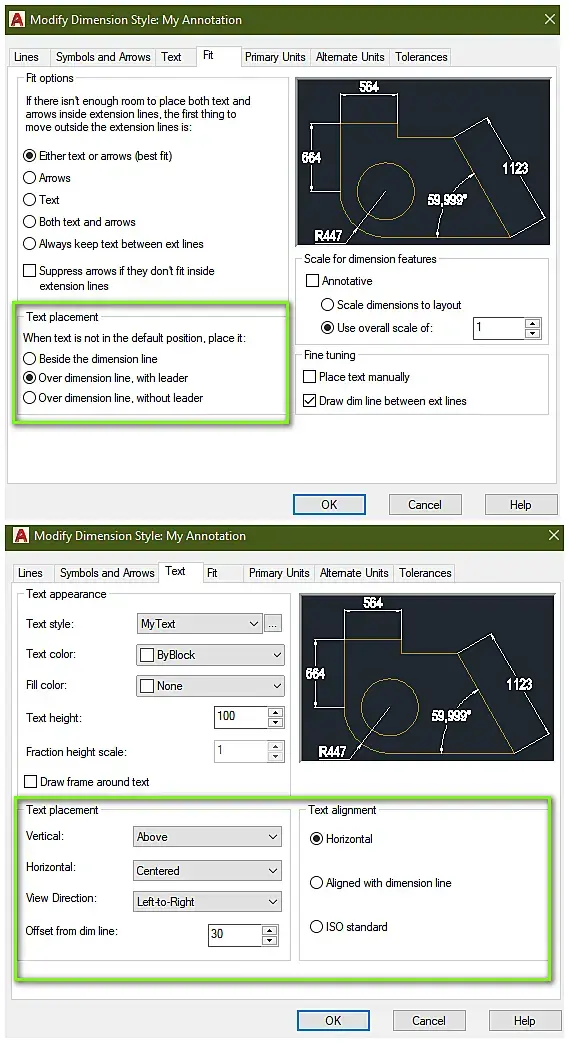

Если в стиле то -

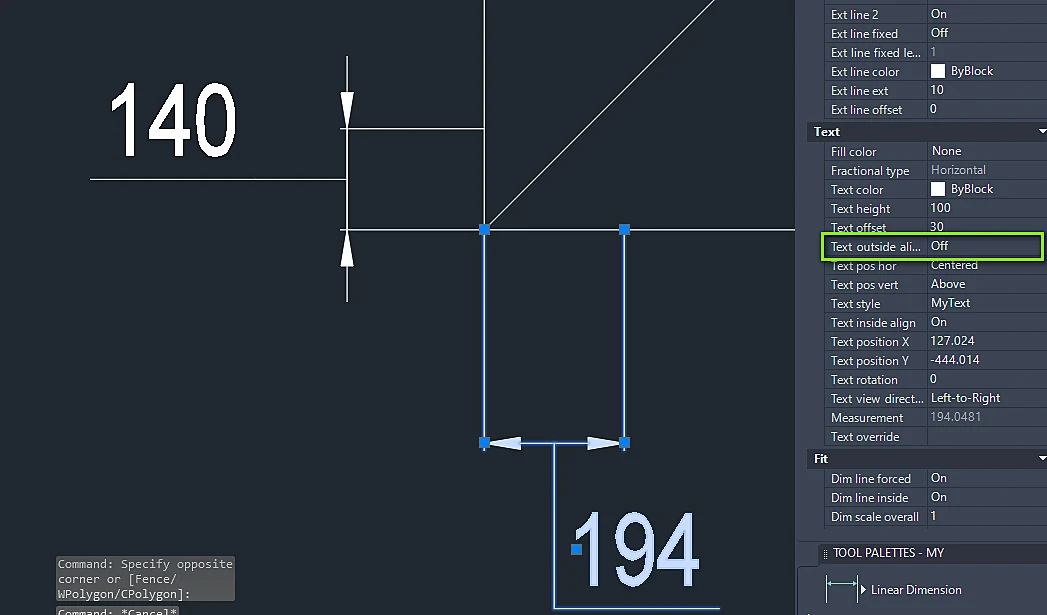

Если только на листе, то выделить нужные DIM и

Возраст: 44
Пол: М
На сайте c: 04.03.2008
Сообщения: 304
Откуда: Краснодар

Благодарю! Помогло!!!

Хотя теперь все размеры стали горизонтальными :) А не в доль размерной линии )

Возраст: 40
Пол: М
На сайте c: 19.02.2011
Сообщения: 3097
Откуда: Москва
Цитата arhitec:

Благодарю! Помогло!!!

Хотя теперь все размеры стали горизонтальными :) А не в доль размерной линии )

Ну, это решается двумя стилями smiley-smile.gif Или моим варантом 2
