3D замер винтовой лестницы

Задача: Получение трехмерной модели сложной лестницы с целью заказа облицовочной плитки с точностью в 1 мм.

Выполнено: Лазерное сканирование лестницы. Создание mesh-сетки. Демонстрация возможности проектирования на основе выполненной работы.

1 Этап Лазерное сканирование

Для получения высокой точности в 1 мм, необходимо использовать лучшее оборудование. Лазерный сканер от FARO Focus S350 смог обеспечить необходимую точность. Но чтобы не потерять эту точность, специалисты по сканированию должны обладать большим опытом.

Количество точек сканирования: 13

Точность данных сканирования: 1 мм

Затрачено времени на сканирование: 1 час

2 Этап Обработка результатов

После получения точного облака точек, нужно получить не менее точную mesh-сетку. Автоматически эту сетку получить было невозможно. Так как на точности меньше 1 мм модель весила почти 1 гб. Для уменьшения веса файла, участки с перепадом меньше 1 мм были упрощены до 1 плоскости.

Используемое ПО: Meshlab

Формат файла .stl

Видео

https://www.youtube.com/watch?v=MXQ7dmeIixQ

Галерея

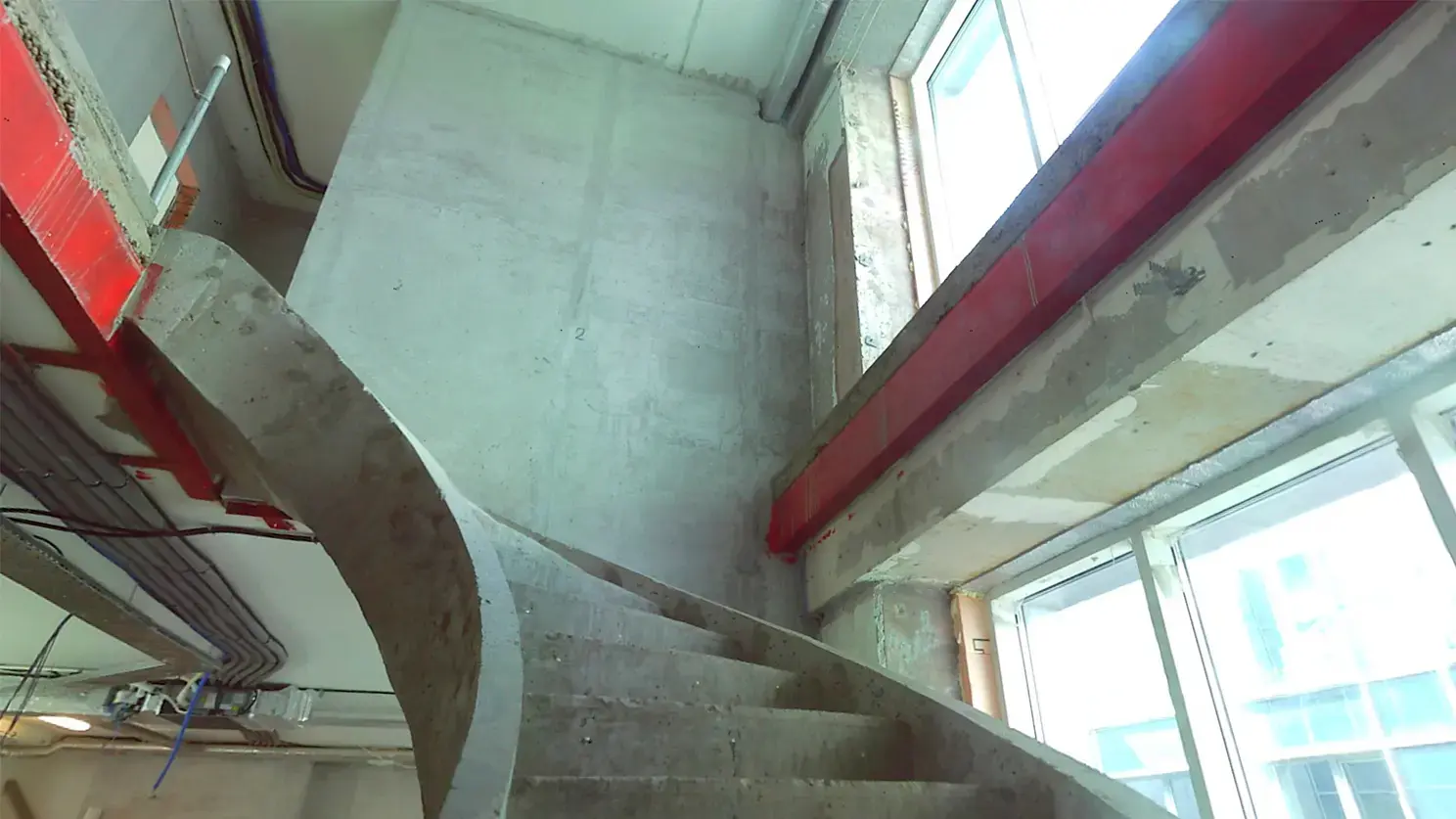

Лазерное сканирование лестницы. Фото со сканера.

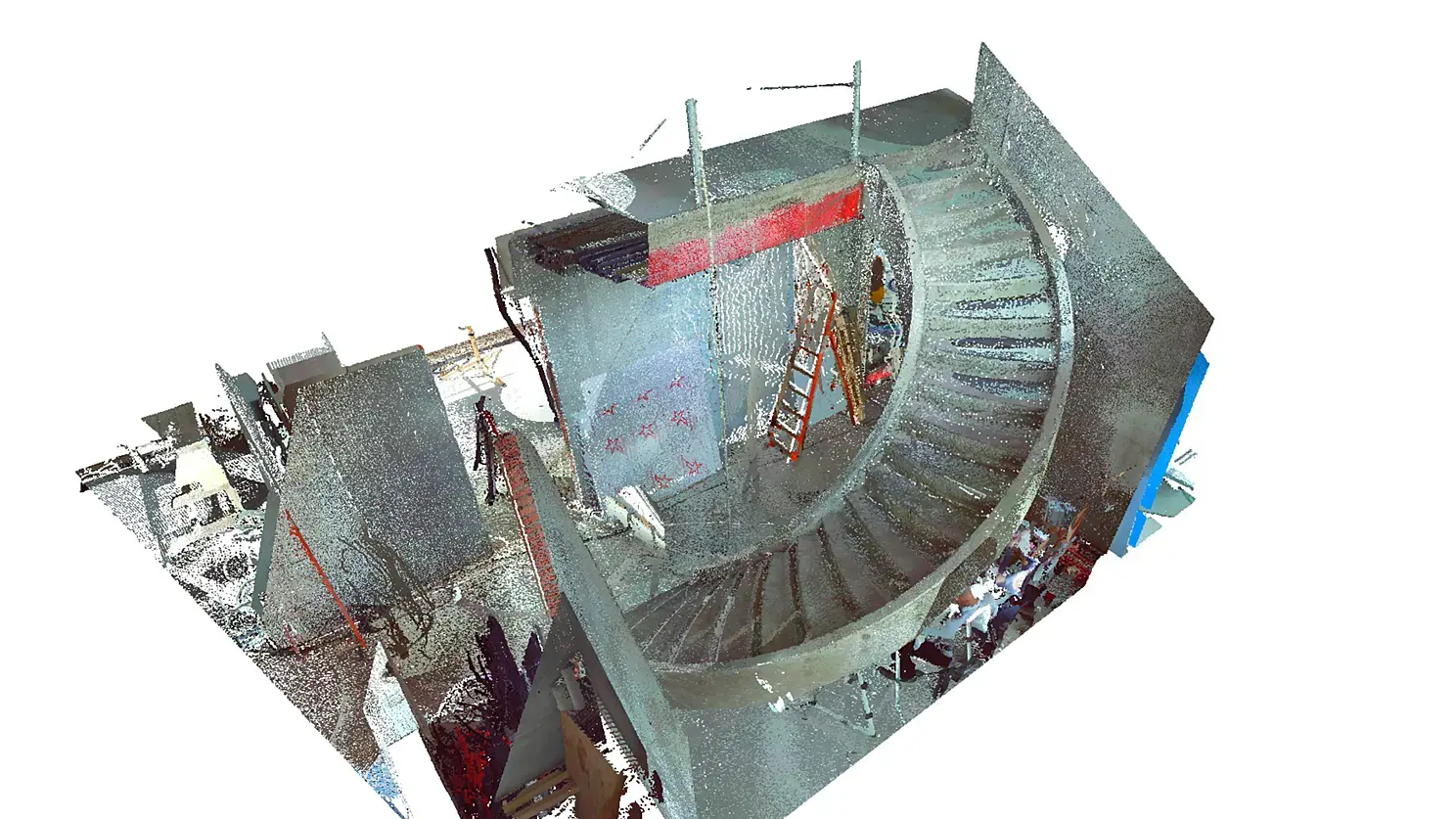

Облако точек.

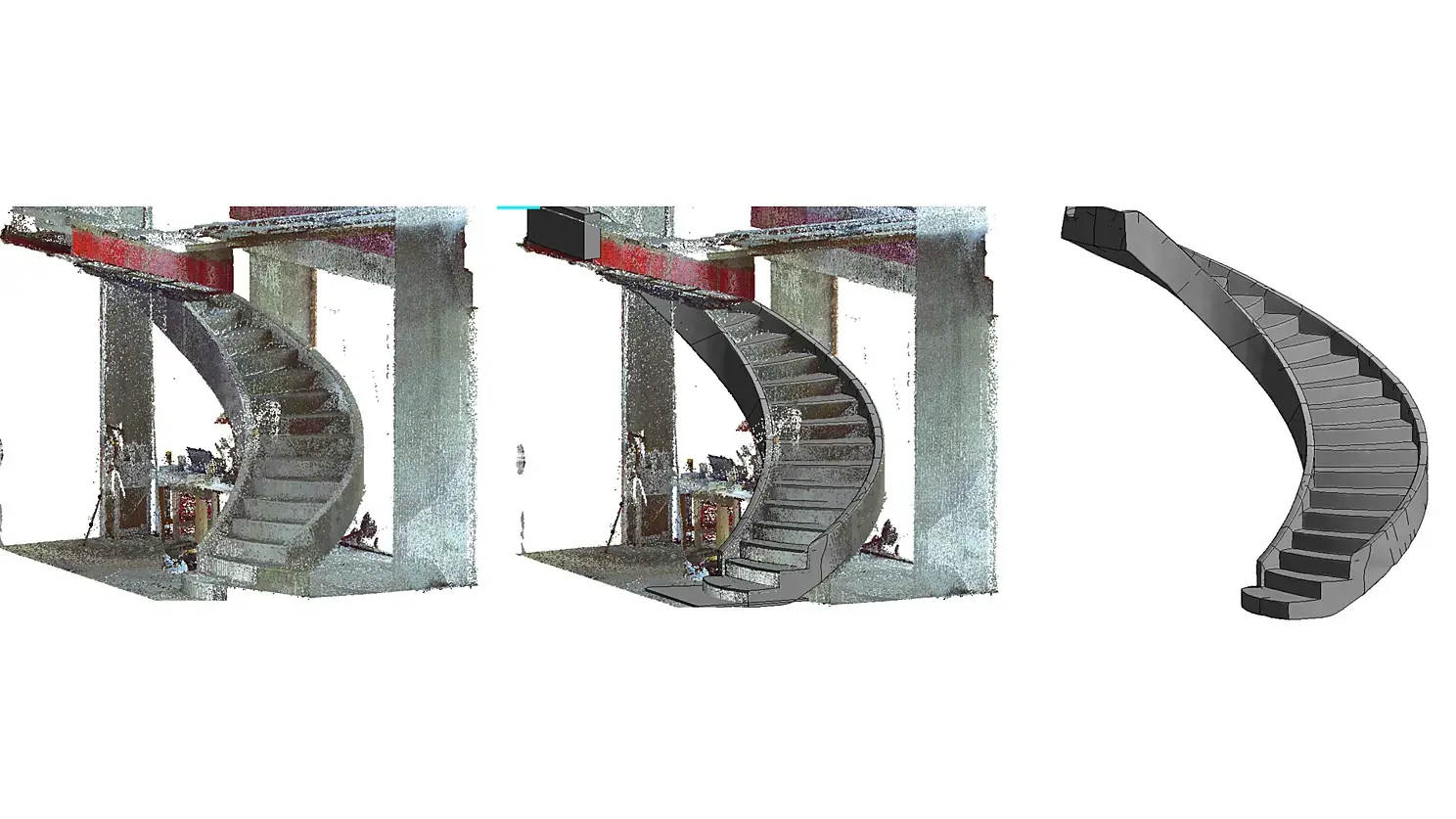

Получение mesh-сетки из облака точек

Источник https://veso.pro/projects/3d-zamer-vintovoj-lestnitsy/

3d модель винтовой лестницы
