Анализ педали для гитары (Моделирование)

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
Twixwell
Активность: 660
На сайте c 23.09.2019
Сообщений: 167
Добрый вечер) Сейчас анализирую модель педальки для гитары. И возник вопрос. Как замоделить данную форму.

Попытался сам сделать, но что-то не получается.

Вроде бы всё просто, через чамфер и нет никаких проблем, но...

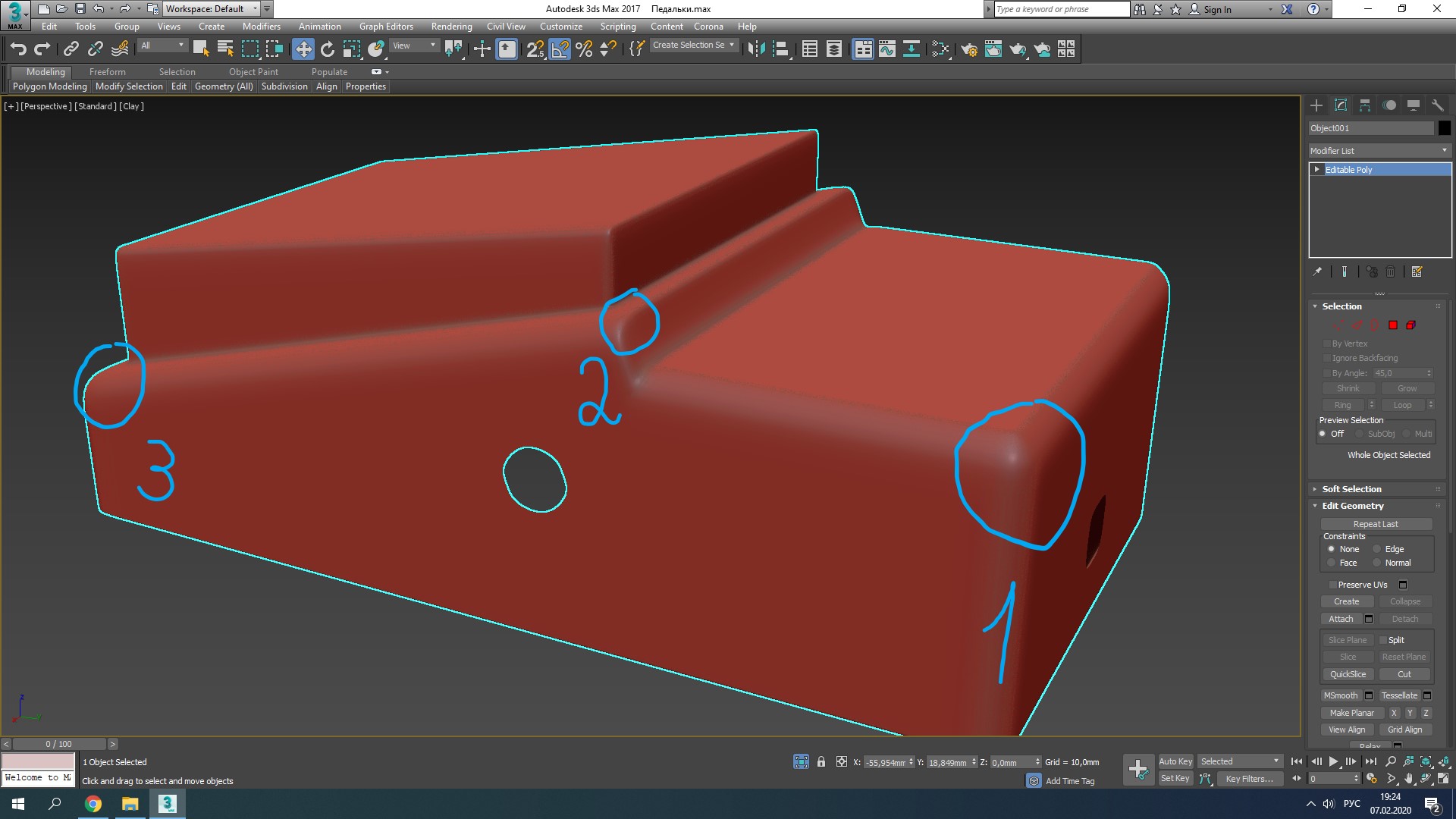

Вот фаска №1 и 3 приблизительно - 4мм, а фаска №2 - 1,5мм.

Как сделать вот такой переход (указано зелёной стрелочкой) между фаской №1 и фаской №2?

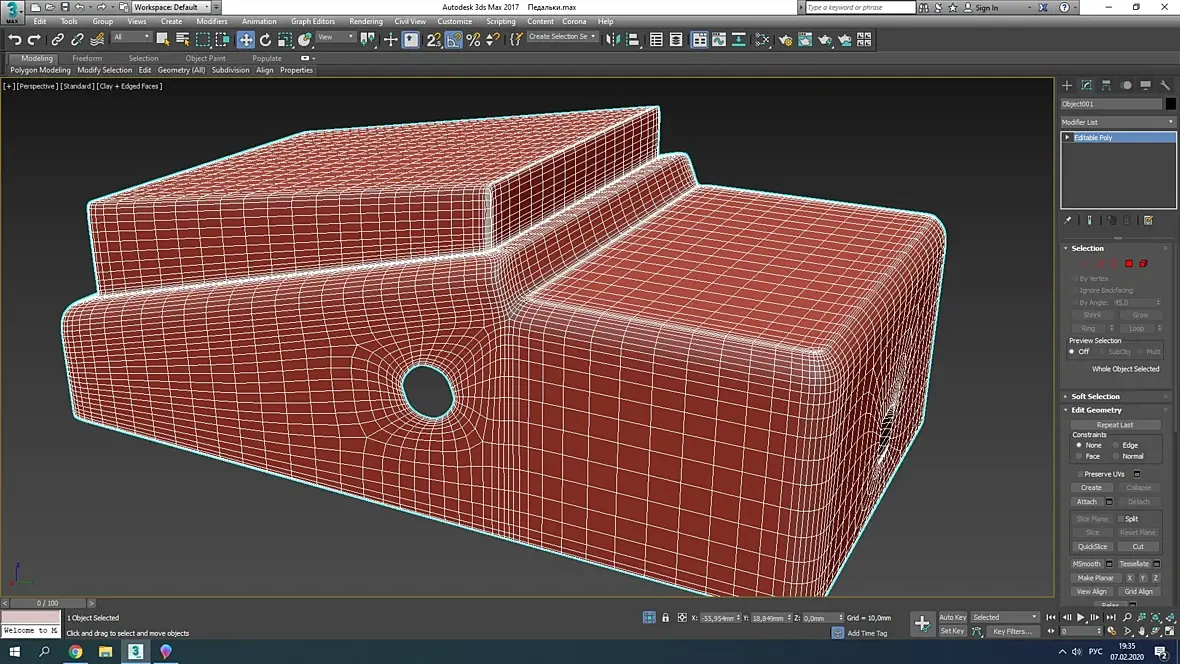

Вот сетка

Вставить имя в ответ
Перейти в профиль
claria1
Активность: 525
На сайте c 18.04.2019
Сообщений: 127
Харьков
Не понял что вы хотите получить в итоге . П.С. и сетка нереально плотная для такого объекта
Вставить имя в ответ
Перейти в профиль
Kenzo80
Активность: 9328
На сайте c 09.01.2014
Сообщений: 3427

Раз

Два

Тры - топология

Вставить имя в ответ
Перейти в профиль
dontpiter
Активность: 2399
На сайте c 16.03.2016
Сообщений: 2144
Москва
Референс покажите. Очень странная конструкция у вашей педали. Обычно там всё несколько по другому устроено. Это не нужно моделировать одним куском
Вставить имя в ответ
Перейти в профиль
Twixwell
Активность: 660
На сайте c 23.09.2019
Сообщений: 167

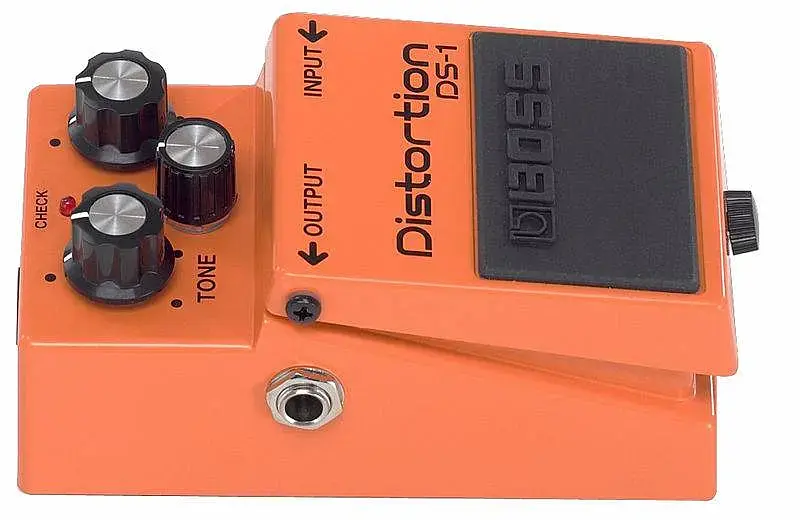

Цитата dontpiter:
Референс покажите. Очень странная конструкция у вашей педали. Обычно там всё несколько по другому устроено. Это не нужно моделировать одним куском

Вставить имя в ответ
Перейти в профиль
Kenzo80
Активность: 9328
На сайте c 09.01.2014
Сообщений: 3427
Цитата dontpiter:
Это не нужно моделировать одним куском

Угу.

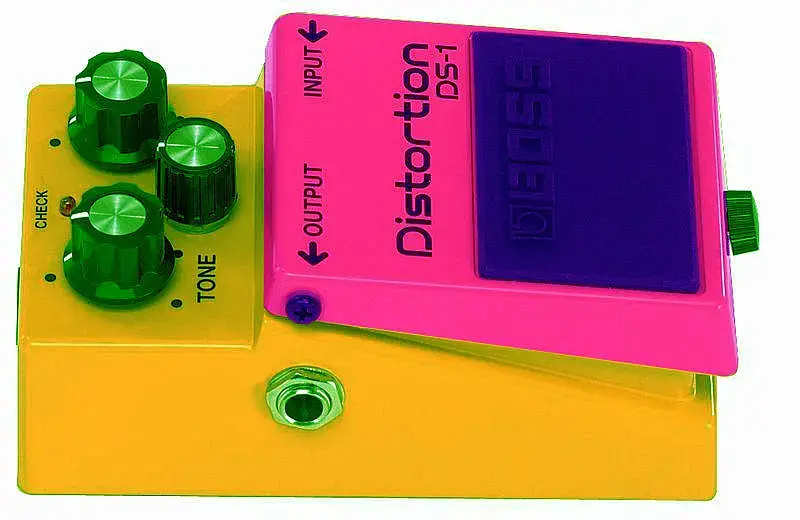

Там 2 объекта вроде.

Гламурненько smiley-angel.gif
