Archicad И снова приоритет материалов!

Автор
Сообщение
На сайте c 20.07.2015
Сообщений: 132

Здравствуйте!

Вопрос по приоритетам материалов.
Суть: Стена-перегородка должна стать на плиту, пробить ЭППС утеплитель.
Приоритет стены естественно выше.

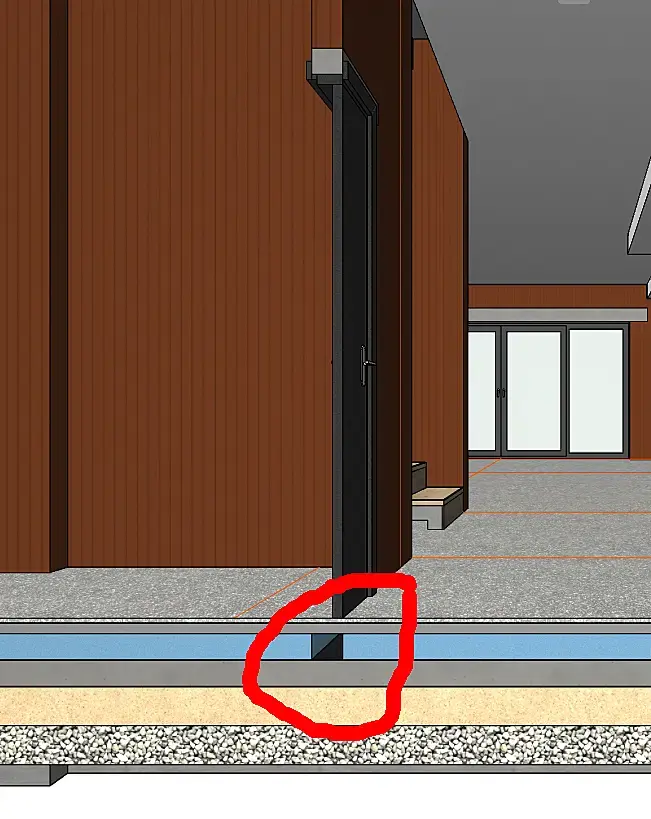

Но в разрезе по дверному проему, под дверью, в этом случае, видна часть стены!

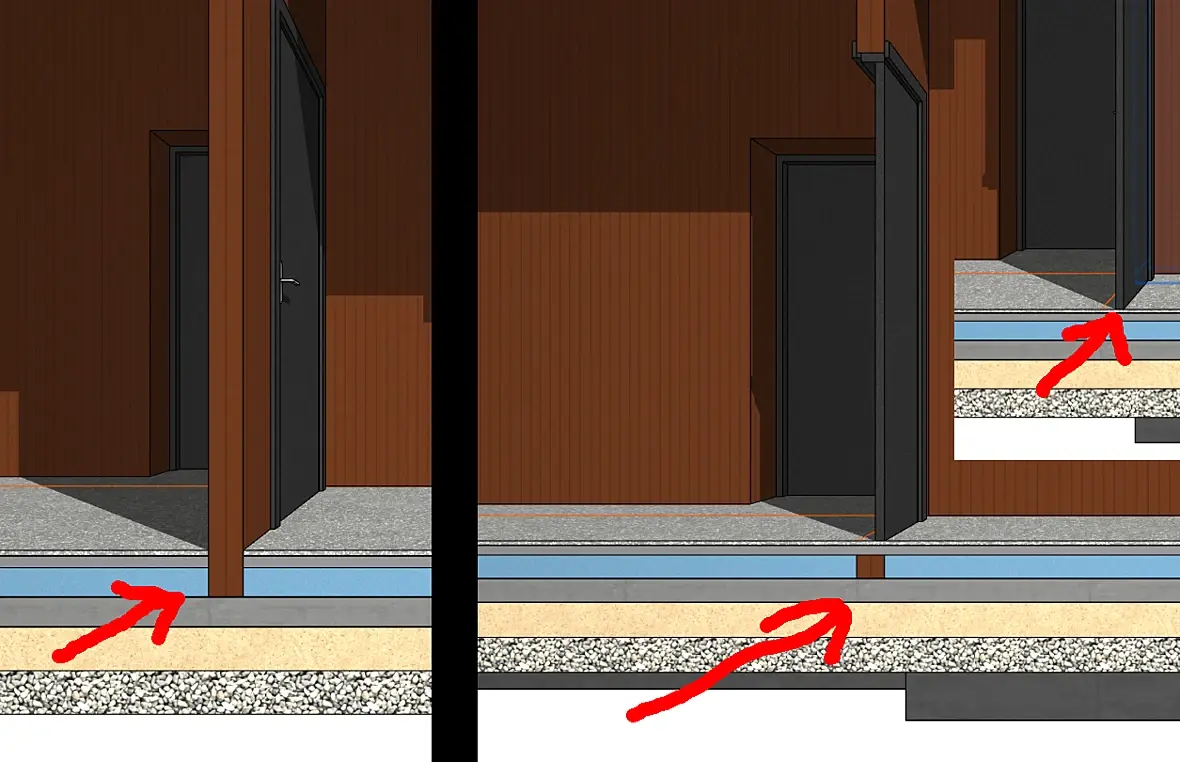

Соответственно если ЭППС утеплитель сделать приоритет выше, будет правильно (в проеме)
НО Стена не станит на плиту!??????
То есть или так или так.

Предполагаю решения нет. (но все же вдруг)
Archicad еще раз УРА!!!





На сайте c 21.08.2013
Сообщений: 3237
Не резиновая
Если в полу сделать пустой проем?
На сайте c 20.07.2015
Сообщений: 132
Цитата Bestviz:
Если в полу сделать пустой проем?

Это в дверь поставить в пустой проем?
То есть два проема...
Если вариантов у Архикада нет, можно и так.
Как-то немного "боком"...

На сайте c 26.09.2006
Сообщений: 5206
Белокаменная
Цитата yura-ins:

Здравствуйте!

Вопрос по приоритетам материалов.
Суть: Стена-перегородка должна стать на плиту, пробить ЭППС утеплитель.
Приоритет стены естественно выше.
Но в разрезе по дверному проему, под дверью, в этом случае, видна часть стены!
Соответственно если ЭППС утеплитель сделать приоритет выше, будет правильно (в проеме)
НО Стена не станит на плиту!??????
То есть или так или так.

Предполагаю решения нет. (но все же вдруг)
Archicad еще раз УРА!!!

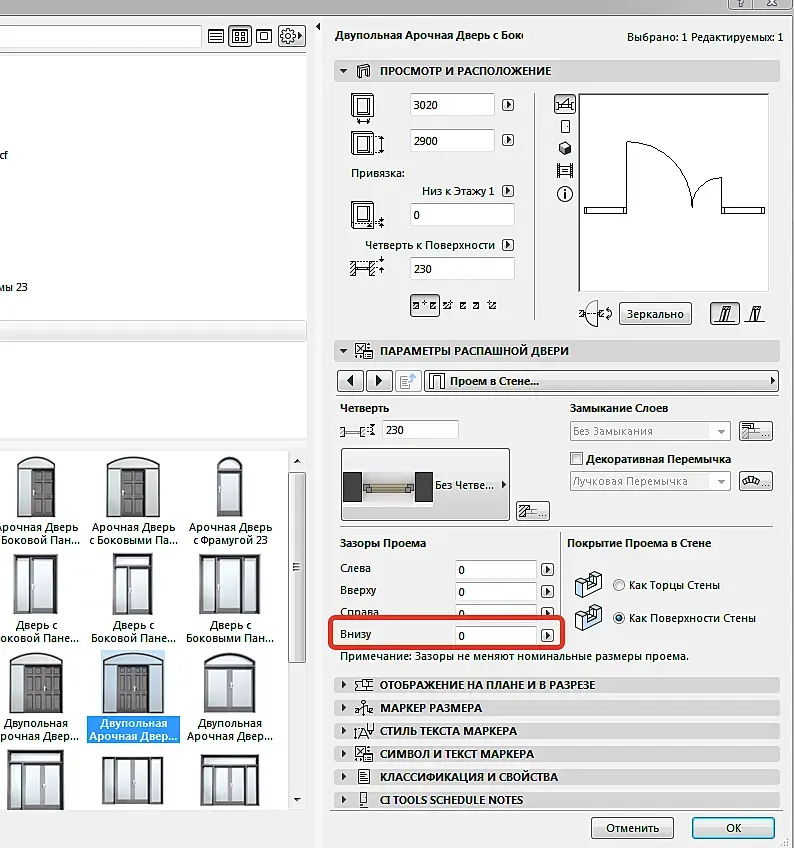

В настройках двери сделать ЗАЗОР

На сайте c 20.07.2015
Сообщений: 132
sagava, Просто пробивает "дырку". Должен остаться утеплитель!

На сайте c 16.03.2016
Сообщений: 265
Махачкала
В архикаде есть еще скрытая система приоритетов по инструментам... тайная штука, о которой никто не знает, но она иногда является той загвоздкой. Поизите в поиске приоритеты по инструментам
На сайте c 21.08.2013
Сообщений: 3237
Не резиновая
Цитата Magomed Mirzaev:
В архикаде есть еще скрытая система приоритетов по инструментам... тайная штука, о которой никто не знает, но она иногда является той загвоздкой. Поизите в поиске приоритеты по инструментам

Как это сделать?

На сайте c 29.07.2023
Сообщений: 10
Цитата Bestviz:
Цитата Magomed Mirzaev:
В архикаде есть еще скрытая система приоритетов по инструментам... тайная штука, о которой никто не знает, но она иногда является той загвоздкой. Поизите в поиске приоритеты по инструментам

Как это сделать?

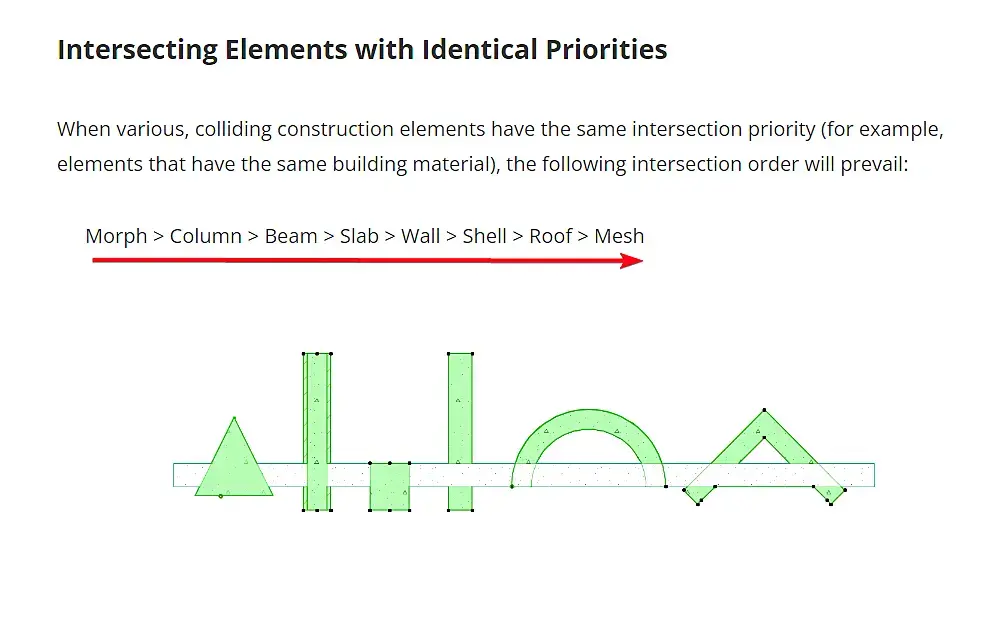

Видимо имелось ввиду приоритет пересечений инструментов. От высшего приоритета на убывание: морф, колона, балка, перекрытие, стена ,оболочка ,крыша ,меш("земля" или как там, не помню)

То есть если пересекаются два инструмента(tool) с одинаковым материалом, например, морф с колонной, то морф будет иметь приоритет перед колонной. Простыми словами морф "вырежет" колонну..
