Арка над окном

Автор
Сообщение
На сайте c 24.07.2018
Сообщений: 16

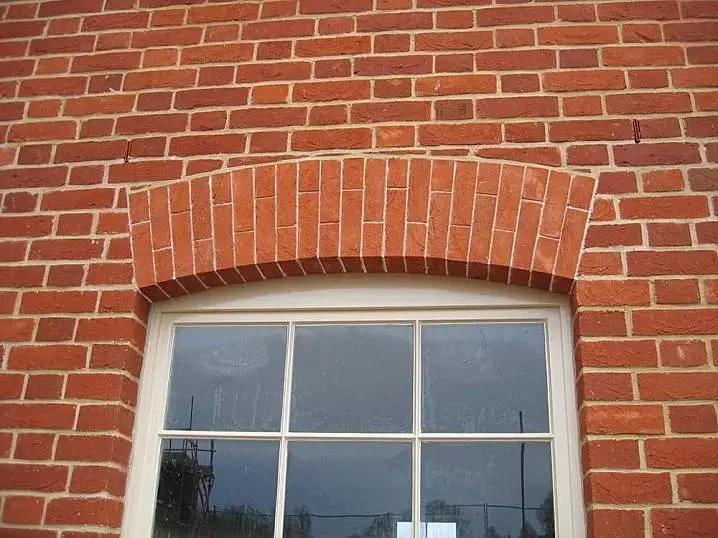

Ребята, как смоделировать быстро подобную арку над окном? Спасибо

На сайте c 18.09.2016
Сообщений: 2649
Украина, Запорожье




Дата выдачи:
06.08.2024 17:58:08


Пожизненный бан
shift+i
На сайте c 28.09.2006
Сообщений: 4013
Москва / Дубай

Если кирпич геометрией, то Bend

Если текстурой, то сплайн+sweep с генерацией маппинга

На сайте c 11.06.2014
Сообщений: 778
Ногинск
Сделать по прямой и bend
На сайте c 25.02.2009
Сообщений: 2644
Липецк projectbp.ru

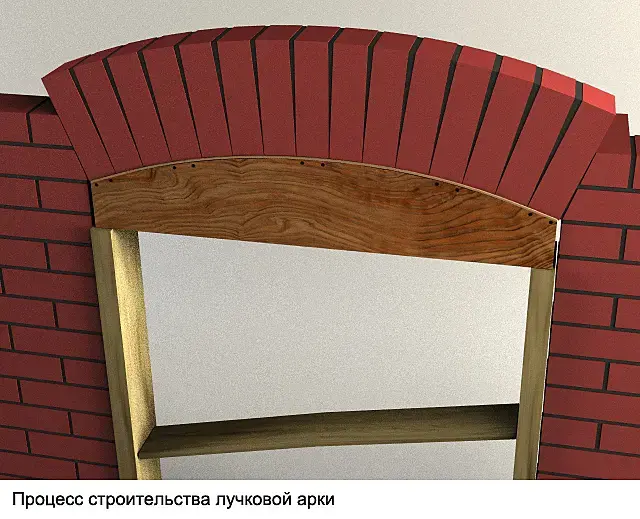

бенд может и не подойти, т.к. камни чаще всего имеют прямоугольную форму, а скругление идёт за счет шва.

В стародавние времена тесали, но сейчас всем лень.

бенд же сдеформирует весь объект целиком?

Хотя... кому это важно.

можно же размножить быстро кирпичики (array или что-то такое. не знаю как оно в 3дмаксе зовётся).

PS. на первой картинке, сдаётся мне, кирпичи нарисованные ))) Уж дюже шов ювелирно тонкий, а замковый камень обычно располагают строго по центру. Что как бы не согласуется одно с другим.

На сайте c 24.07.2018
Сообщений: 16

Спасибо! Попробую

Цитата Kaiwas:

бенд может и не подойти, т.к. камни чаще всего имеют прямоугольную форму, а скругление идёт за счет шва.

В стародавние времена тесали, но сейчас всем лень.

бенд же сдеформирует весь объект целиком?

Хотя... кому это важно.

можно же размножить быстро кирпичики (array или что-то такое. не знаю как оно в 3дмаксе зовётся).

PS. на первой картинке, сдаётся мне, кирпичи нарисованные ))) Уж дюже шов ювелирно тонкий, а замковый камень обычно располагают строго по центру. Что как бы не согласуется одно с другим.

Я не прочь и по каждому кирпичу подгонять.)

На сайте c 17.12.2009
Сообщений: 8059
РЕГИОН 13
Цитата Pony Li:
Я не прочь и по каждому кирпичу подгонять.)

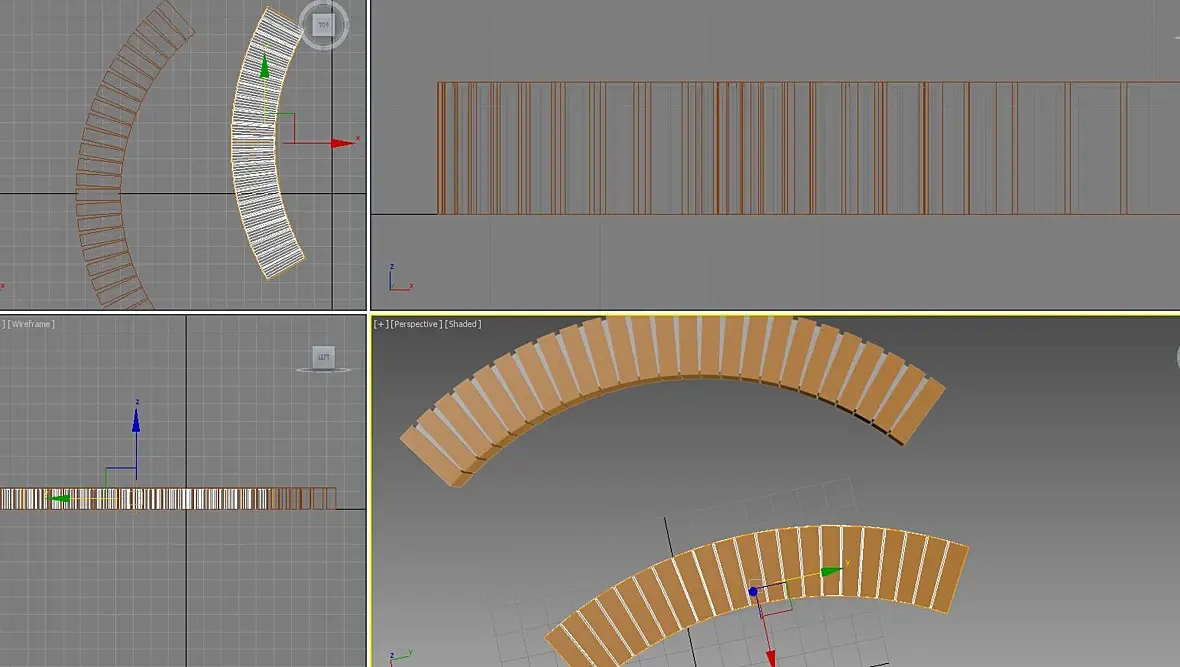

Варик_1

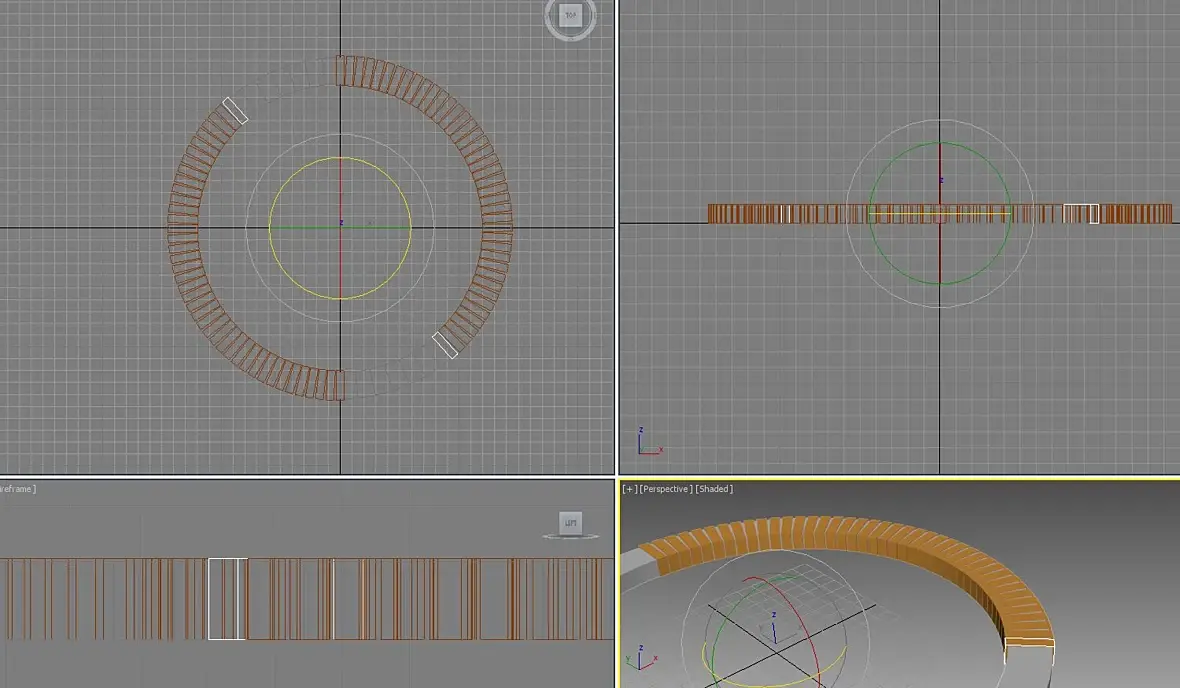

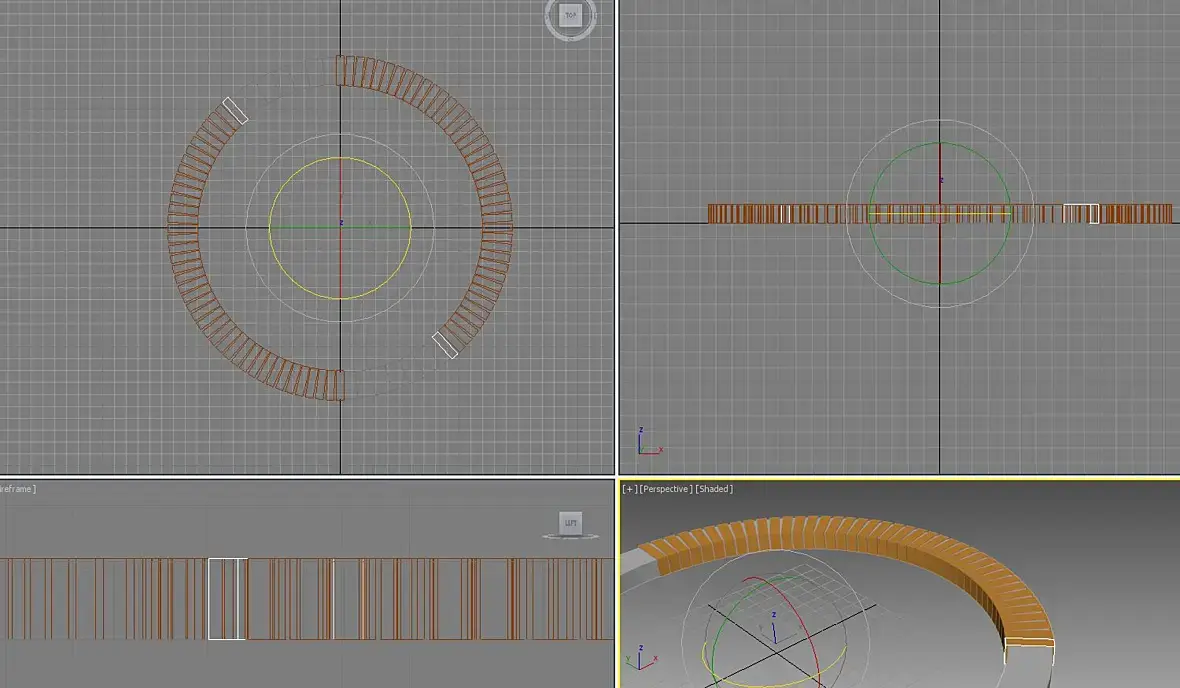

кольцо высотой в ширины ложка кирпича (120 мм) минус на западание шва. Задаем внешний и внутренний радиус арки минус на западание шва с каждой стороны. На верхней и нижних сторонах кольца размещаем по кирпичику, копируем инстансы вращением. Слайс дуги до нужного и удаление ненужных кирпичей

Варик_2

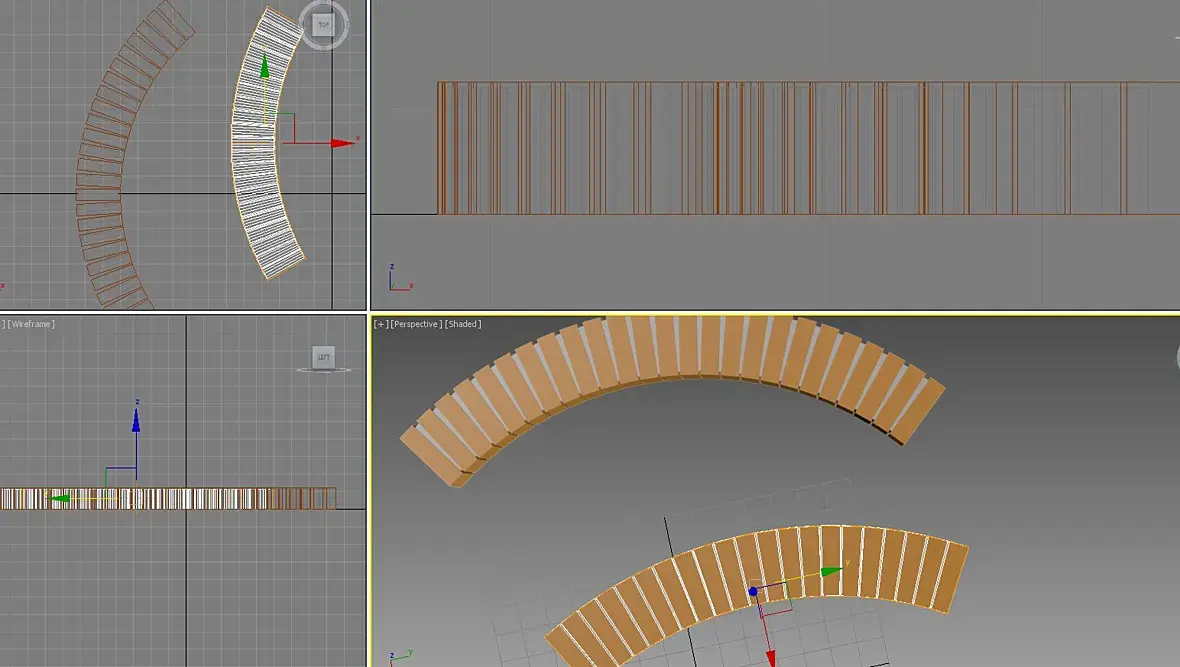

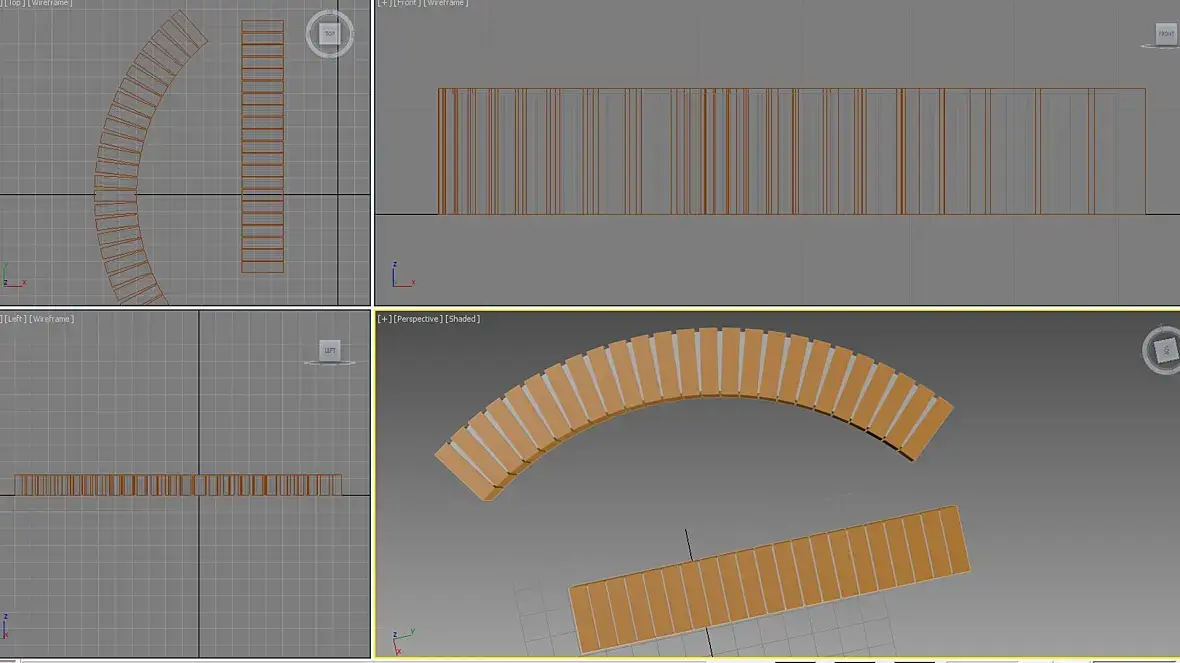

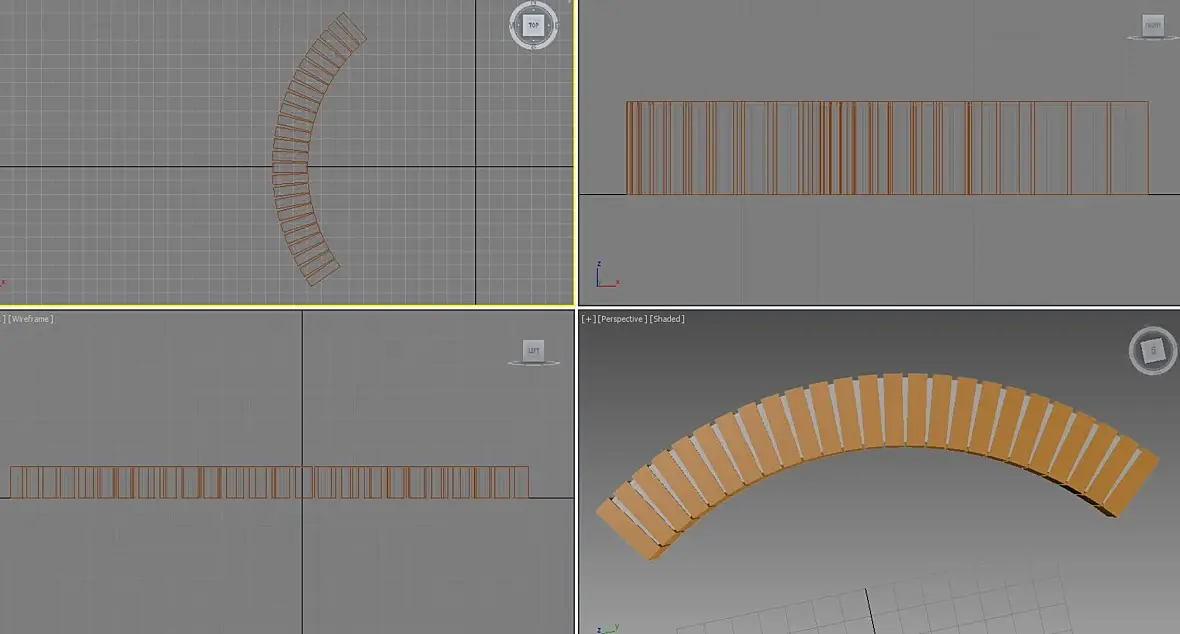

бокс в размер кирпича минус на западание шва с необходимым количеством сегментов для изгиба. Размещаем на нем кирпич, размножаем инстансами. Группируем. Группу гнем бендом до нужного.

На сайте c 24.07.2018
Сообщений: 16

Спасибо вам огромное!

Evilis, ваш последний пример просто шикарный. От души.

Зондер Благодарю

Ребята, может вы будете добры уже космически и подскажете мне, как наложить правильно текстуру на арку. ( арка у меня получилась)

Это кусочек текстуры стены, вот такой же цвет я в фотошопе пытаюсь наложить на просто текстуру кирпича и покрасить арку. Но выходит очень плоско и неестественно(

Или надо найти текстуру арки в хорошем разрешении и просто покрасить таким образом?

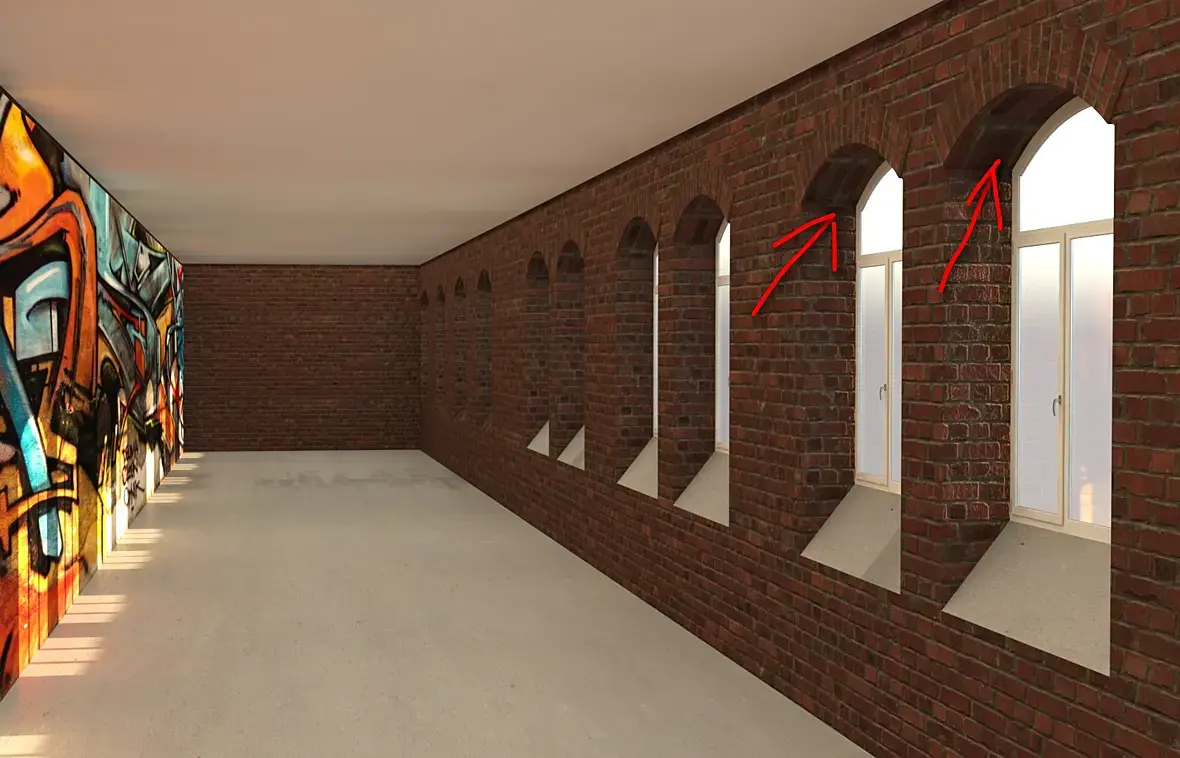

не выходит натянуть верно текстуру внутри арки, остальное вышло - спасибо!

На сайте c 21.01.2019
Сообщений: 5715

Коллега Елвис дело говорит, но я думаю, можно пойти и совсем простым путем.

Накинуть едитмеш, выделить нижние полики, на них УВПмэп планар и размер гизмо подогнать так, чтобы швы совпали.

На сайте c 25.02.2009
Сообщений: 2644
Липецк projectbp.ru
Цитата Evilis:
наложите текстуры какие и как надо

это самое интересное.

главное чтоб кирпичи не вышли размером 250х250х65. а были 250х120х65. Ну и обычно оно всё с перевязкой делается. (т.е. со смещением.)

Ну это так... для перфекционистов )))

На сайте c 17.12.2009
Сообщений: 8059
РЕГИОН 13
Не понимаю, в чем проблема. Если делаешь арку геометрией, то зачем натягивать текстуру на плоскости? Продолжай в том же духе до рамы окна. А так и арку можно собрать картами
