Динамический блок ДВЕРИ. Помогите разобраться с задачей.

Автор
Сообщение
На сайте c 26.07.2008
Сообщений: 3963
Москва
Цитата D-d_Man:
Цитата arhitec:
разобраться с зависимыми размерами

да, тоже до них никак не доходили руки - местами удобно делать через них

ещё один вариант собрал - пока что нибудь да не работает)))

https://yadi.sk/d/Ak4_4-IZkJvAYw

чет с ней не то (2017 акад)

На сайте c 26.09.2006
Сообщений: 5061
Белокаменная
Цитата Uraken:
чет с ней не то (2017 акад)

Испортил? smiley-biggrin.gif

На сайте c 16.10.2006
Сообщений: 1564
Цитата Uraken:
Цитата D-d_Man:
Цитата arhitec:
разобраться с зависимыми размерами

да, тоже до них никак не доходили руки - местами удобно делать через них

ещё один вариант собрал - пока что нибудь да не работает)))

https://yadi.sk/d/Ak4_4-IZkJvAYw

чет с ней не то (2017 акад)

я ж написал что пока не удаётся заставить чтобы работали все параметры, всё по отдельности в разных блоках работает, а чтобы в одном блоке всё работало - пока так не получилось, если кто то сможет помочь привести к общему рабочему финалу  - будет отлично, если у меня получится я тоже выложу сюда, пока выкладывал то, что получается заставить работать, пока либо открывается, либо размер увеличивается smiley-crazy.gif

На сайте c 31.07.2010
Сообщений: 435
Петербургх

Неправильный подбор параметров:

-не задана/зафиксирована толщина полотна двери. геометрические параметры фиксируют взаимное положение линий, но не препятствуют их растяжению.

-кол-во размерных параметров по ширине проема избыточно -достаточно собственно ширины проема и толщины профиля правой стойки коробки.

К угловым точкам левой стойки достаточно применить геомпараметр фиксация, остальные элементы проема (правая стойка, просвет между стойками) связываются с ней геометрическими зависимостями колинеарности и параллельности. Правая грань просвета также колинеарна левой грани правой стойки.

https://disk.yandex.ru/d/GENNp6vUKnSrWw

На сайте c 16.10.2006
Сообщений: 1564

Цитата WhiteHotLas:
-кол-во размерных параметров по ширине проема избыточно -достаточно собственно ширины проема и толщины профиля правой стойки коробки. К угловым точкам левой стойки достаточно применить геомпараметр фиксация, остальные элементы проема (правая стойка, просвет между стойками) связываются с ней геометрическими зависимостями колинеарности и параллельности. Правая грань просвета также колинеарна левой грани правой стойки.

Вот спасибо, приятно видеть когда толкует понимающий человек! Я то первый раз пробую работать с этими параметрами, вроде интуитивно понимаешь  что надо сделать а как правильно - непонятно.

Цитата WhiteHotLas:
-не задана/зафиксирована толщина полотна двери. геометрические параметры фиксируют взаимное положение линий, но не препятствуют их растяжению.

осталось разблокировать параметр глубины дверного проёма и будет хорошо - пока не получается )))

На сайте c 31.07.2010
Сообщений: 435
Петербургх
Цитата D-d_Man:
вроде интуитивно понимаешь  что надо сделать а как правильно - непонятно.

На этот случай в порядке упражнения - создайте аналогичный объект из нескольких деталей(необязательно блок). Разберите объект перемещением деталей и попробуйте собрать используя только зависимости.

Во-первых, будет наглядно видно. как зависимости работают. Во-вторых, по деформациям деталей при наложении будет видно, где нужно дополнительно накладывать зависимости для неизменяемости геометрии.

Цитата D-d_Man:
осталось разблокировать параметр глубины дверного проёма и будет хорошо - пока не получается )))

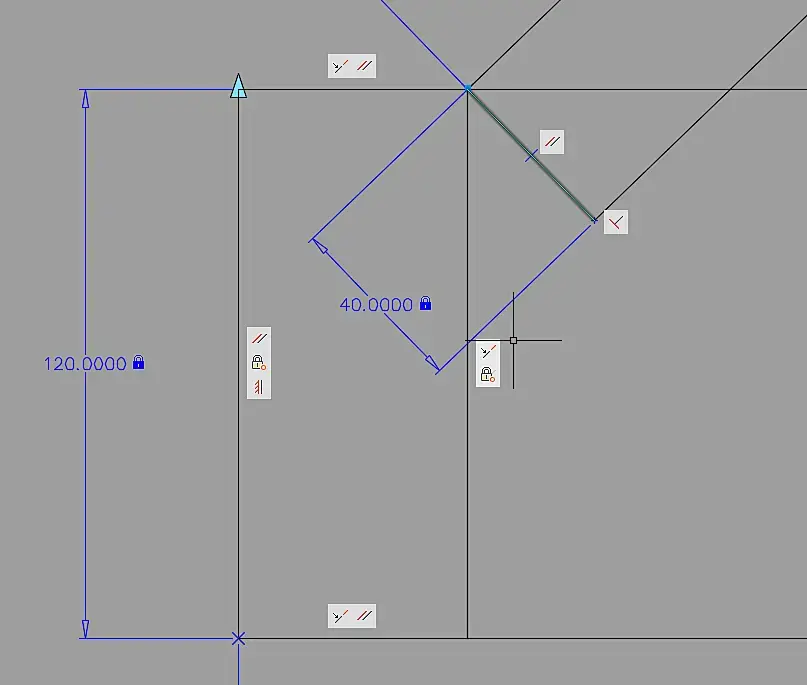

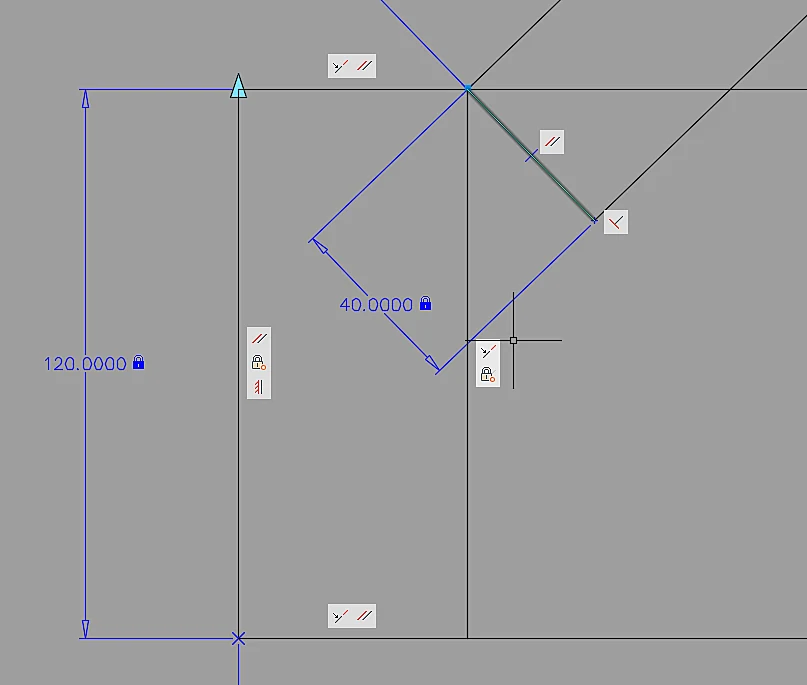

Заменить набор параметров для детали левой стойки -две нижние угловые точки- фиксация; верт

икальность на любую из боковых сторон; параллели низ - верх; параллели левая сторона-правая сторона. Размерный параметр верх-низ.

На сайте c 16.10.2006
Сообщений: 1564
Цитата WhiteHotLas:
На этот случай в порядке упражнения - создайте аналогичный объект из нескольких деталей(необязательно блок). Разберите объект перемещением деталей и попробуйте собрать используя только зависимости.

вот как раз по отдельности у меня работали параметры а вместе получалась каша - на самом деле да, понимаю что было много лишнего и они мешали друг другу.

тема хорошая надо разобираться, приятно мозги мучать.

На сайте c 31.07.2010
Сообщений: 435
Петербургх
Цитата D-d_Man:
вот как раз по отдельности у меня работали параметры а вместе получалась каша - на самом деле да, понимаю что было много лишнего и они мешали друг другу.

Мы немного о разных вещах говорим. Вот задача - возьмите 4 квадрата с произвольными размерами, расположением, углами поворота и дугу произвольного радиуса и сделайте из них такую же дверь не используя ничего, кроме зависимостей (с оговоркой- один раз придется воспользоваться инструментом перемещения для центра дуги).

На сайте c 16.10.2006
Сообщений: 1564
Цитата WhiteHotLas:
перемещения для центра дуги

да, как раз до дуги я дошел и смог вкорячить  чтобы работало, просто неверно настраивал ограничения и не понимал какие точки как лочить, и плюс для изменения размера пробовал использовать стетч - что здорово ломало всю систему - а так спасибо, если не возражаете я может в личку задам вопросы если упрусь, так то вроде сообразительный ))) да и в принципе интересно задачи решать. Даже сейчас с этим динамическим блоком - по большому счёту для автоматизации создания таблиц удобнее иметь просто разные блоки под нужные проёмы с соответствующей системой идентификации - так можно получить в таблицу сколько дверей и какого размера, а когда блок один то такой информации не получить, насколько я знаю. Но такие вопросы очень познавательны в плане создания других элементов на чертеже, вроде тут попыхтишь а потом здорово быстрее и легче.

Ещё раз спасибо!

На сайте c 31.07.2010
Сообщений: 435
Петербургх
Да на здоровье. Обращайтесь.
На сайте c 16.10.2006
Сообщений: 1564

В общем благодаря  наводкам камрада WhiteHotLas удалось таки замутить базовый блок с заложенным базовым функционалом, дальше только навести марафет - сделать человеческую коробку, наличники. Как будет свободное время.

Пока так   https://yadi.sk/d/asQZt5Hvy4cwRQ

На сайте c 17.12.2016
Сообщений: 32
Тверь

Просто заинтересовала задача, как проверка своих сил..

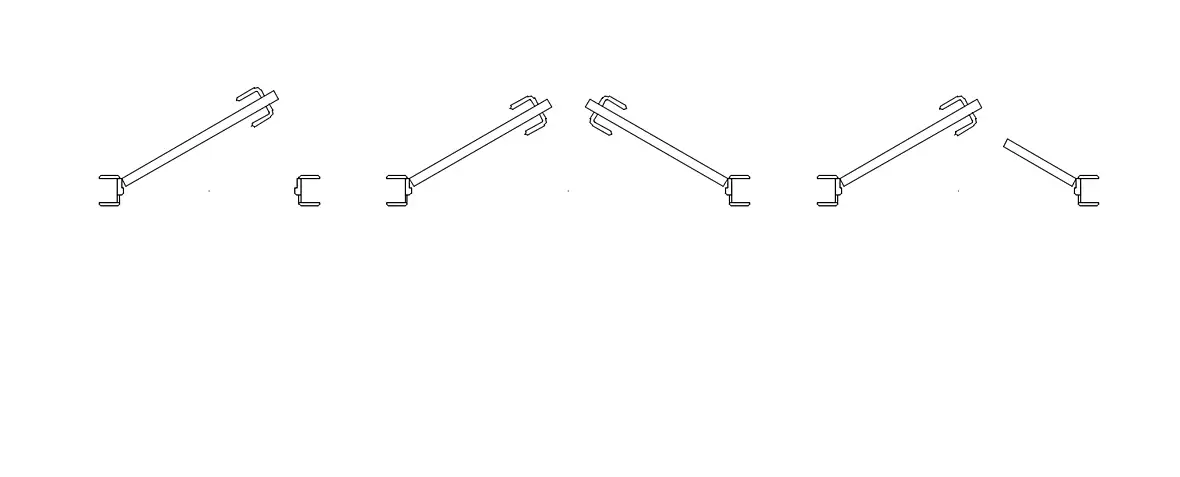

Мне кажется реализаций тут хватает, не понимаю что тут все пишут невозможно... Как минимум 5 вариантов в голове проскакали, один реализовал с нахрапа за полчаса. Может чего лишнего засунул, и стоит нормализовать блок. Без марафета, всяких таблиц и премудростей. Через непечатные элементы собрал зависимости по минимуму (желтоватые линии).

Возможно пригодится автору топика в реализации своих дверей.

кинул файл сюда   https://disk.yandex.ru/d/V4xmLYqOMdsMZg

П.С. Гифку забыл зациклить. Уже поздно время переснимать, просто F5 на сообщении, заново проиграется, сорри

На сайте c 16.10.2006
Сообщений: 1564
Цитата Volchara:
Мне кажется реализаций тут хватает, не понимаю что тут все пишут невозможно... Как минимум 5 вариантов в голове проскакали, один реализовал с нахрапа за полчаса. Может чего лишнего засунул, и стоит нормализовать блок. Без марафета, всяких таблиц и премудростей. Через непечатные элементы собрал зависимости по минимуму (желтоватые линии).

Спасибо! Собственно не говорили что не возможно, просто не хватает знаний, у вас в частности не удобно реализовано изменение ширины - она у вас привязана к ширине дверного проёма а в проекте удобно работать с шириной проёма в стене, нет регулировки глубины дверной  коробки, и нет дуги радиуса открытия двери. Так то вроде в целом у нас получилось прийти к нужному варианту, осталось довести до красоты. Но вариант у вас тоже отличный!!!

На сайте c 17.12.2016
Сообщений: 32
Тверь
Доброго дня.
Цитата D-d_Man:
у вас в частности не удобно реализовано изменение ширины - она у вас привязана к ширине дверного проёма

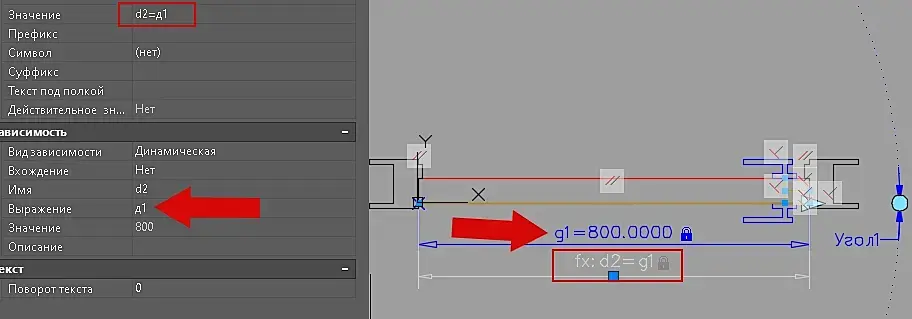

Это легко исправить изменив привязку блоков коробки к вспомогательной линии проема. А внутри блока в параметрический размер дверного полотна добавить простую формулу вычитания ширины коробки.

Цитата D-d_Man:
нет регулировки глубины дверной  коробки, и нет дуги радиуса открытия двери

А еще нет выбора  формы ручек двери, нет отражения направления открывания, и много чего еще можно навернутьsmiley-smile.gif  Проблема была в расползающемся полотне при повороте, его и покрутилsmiley-pardon.gif

  Хотел показать вариант сборки динамического блока с минимумом параметризации, что вспомогательные непечатные линии очень даже помогают. Также лишнюю неизменяемую геометрию лучше сначала перевести в самостоятельные блоки, и их уже засунуть внутрь динамического блока. Это избавит от большого головняка с параметрами. Еще - есть 2 вида параметрических размеров. Одни будут видны в виде ручек при вставке на план(на скрине синие), другие нет и ими хорошо ограничивать геометрию внутри(на скрине серым). Первые находятся на вкладке редактора блока. Вторые тоже там, работаем с ними находясь в редакторе блоков, но со вкладки "Параметризация". А потом в поле "Выражение" свойств начинаем творить кунг-фу. В данном случае я элементарно приравнял ширину прямоугольника полотна к длине вспомогательной линии, немного зная правильный синтаксис при работе с русской версией. По опыту, у коллег в офисе тут всегда затык))) И эти размеры видны только если выделить полотно smiley-wink.gif

В любом случае, рад если помог и пригодится smiley-friends.gif

На сайте c 16.10.2006
Сообщений: 1564
Цитата Volchara:
Проблема была в расползающемся полотне при повороте, его и покрутил

ту проблему я решил, у вас тоже интересный подход - и да, ваш блок я разобрал на косточки чтобы разобраться в нём, посмотрели невидимы и непечатные... Использование блоков внутри блока тоже хорошая идея для упрощения обработки - часть головняка снимает это точно)))

Цитата Volchara:
В любом случае, рад если помог и пригодится

На сайте c 31.07.2010
Сообщений: 435
Петербургх
Цитата Volchara:
Также лишнюю неизменяемую геометрию лучше сначала перевести в самостоятельные блоки, и их уже засунуть внутрь динамического блока.

 Можно. Есть одно но - зарывая блок вглубь другого блока вы туда же зарываете возможность его редактирования. Хотя для тех же,к примеру,  дверных ручек имеет смысл, особенно если хочется впихнуть в блок несколько разных моделей на выбор.

Второе побочное явление - таким образом некоторые энтузиасты иногда получают блоки, содержащие объекты на нескольких слоях. При сборе таких объектов в одном чертеже число слоев переваливает за десятки.

Цитата D-d_Man:
а когда блок один то такой информации не получить, насколько я знаю.

Это, кстати, не так. Посмотрите в инете про атрибуты, таблицы свойств блоков, извлечение данных.

На сайте c 16.10.2006
Сообщений: 1564
Цитата WhiteHotLas:
Второе побочное явление - таким образом некоторые энтузиасты иногда получают блоки, содержащие объекты на нескольких слоях. При сборе таких объектов в одном чертеже число слоев переваливает за десятки.

вот этот момент самый неудобный, когда надо поменять цвет или принадлежность слою - начнутся танцы

На сайте c 17.12.2016
Сообщений: 32
Тверь
Цитата WhiteHotLas:
Можно. Есть одно но - зарывая блок вглубь другого блока вы туда же зарываете возможность его редактирования.

Совсем не соглашусь

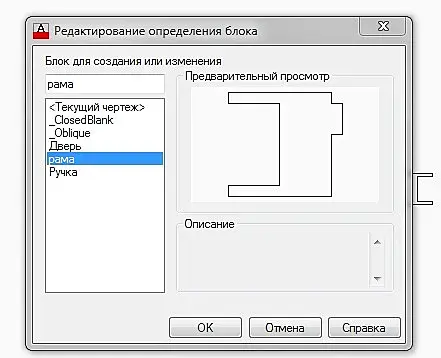

Вставка - Редактор блоков, выбираем нужный, в том числе вставленный, вуаля. Можно вставить отдельно в чертеж и переделать. Внутри динамического тоже изменится. Или я чегото не понимаю? smiley-search.gif

Цитата WhiteHotLas:
Второе побочное явление - таким образом некоторые энтузиасты иногда получают блоки, содержащие объекты на нескольких слоях. При сборе таких объектов в одном чертеже число слоев переваливает за десятки.

Есть такое, сплошь и рядом, и без блоков. Нет прямой зависимости. Тоже в один прекрасный момент психанул и поставил себе примочку для пакетной нормализации блоков. Взять можно тут у автора - https://forum.dwg.ru/showthread.php?t=66355& ;page=1

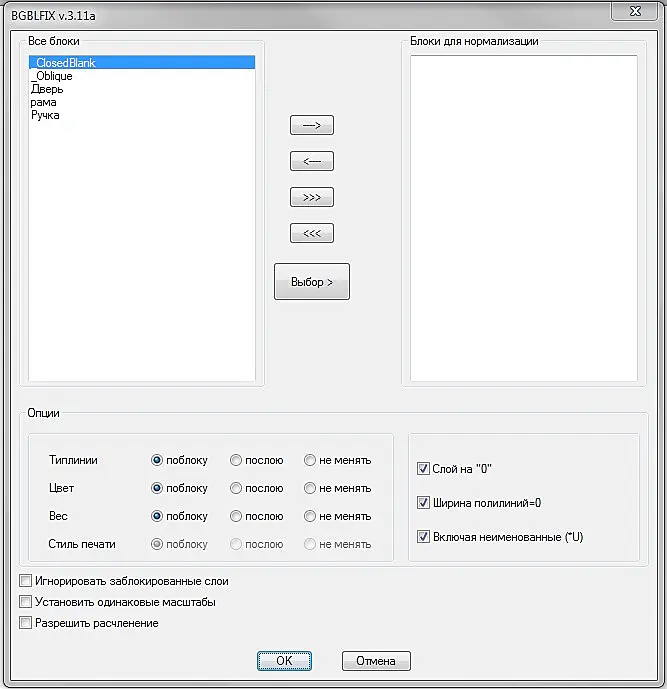

Одной командой BGBLFIX правлю все блоки от пофигизма со слоями и цветом от авторов. Всё содержимое нужных (либо всех)блоков переносится на нулевой слой, толщина линий и цвет по слою. Там всё наглядно интуитивно. Мастхэв. Потом стандартная чистка из утилит Автокада, всё по феншую. Извините все если оффтоп, вроде уместно

На сайте c 16.10.2006
Сообщений: 1564
Цитата Volchara:
Вставка - Редактор блоков, выбираем нужный, в том числе вставленный, вуаля. Можно вставить отдельно в чертеж и переделать. Внутри динамического тоже изменится. Или я чегото не понимаю?

динамичность итогового блока теряется, хотя для фиксированных элементов удобно.

На сайте c 08.02.2010
Сообщений: 114
Краснодар
Попробуйте мои двери, они очень простые, тянутся на любой проем и вдобавок есть наличник (тоже тянется, если не нужен можно выключить):https://disk.yandex.ru/d/x65VrLGGCE2wsQ
