Итак народ, чтобы меня тут не запинали за нубство показываю

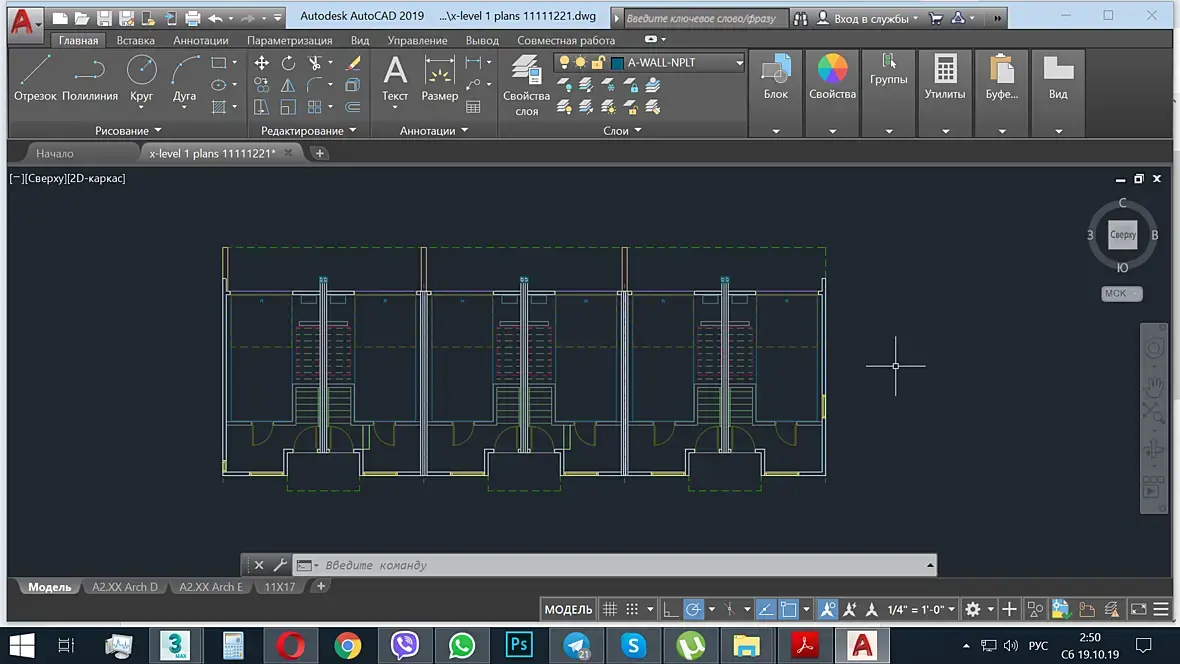

вот то что есть в автокаде

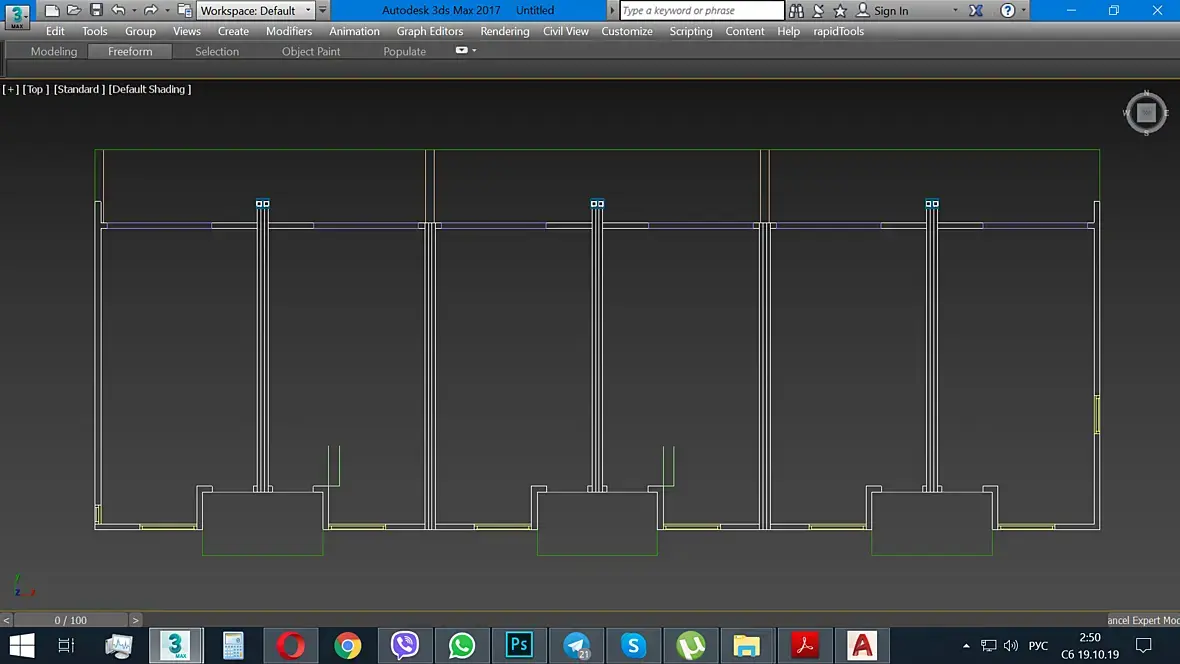

а вот что получается при открытии dwg файла в максе. Т.е. пол чертежа нету. Пробовал пересохранять в разных вариация формата - не помогает. В максе показывает все слои, никаких скрытых слоев нету.
На сайте c 18.01.2015
Сообщений: 105
М. О. Подольск
Похоже что этот чертеж сделан в AutoCad Architecture, а это значит что некоторые объекты (двери, окна, лестницы, некоторые стены...) это не примитивы из AutoCad, а так называемые AD - объекты.

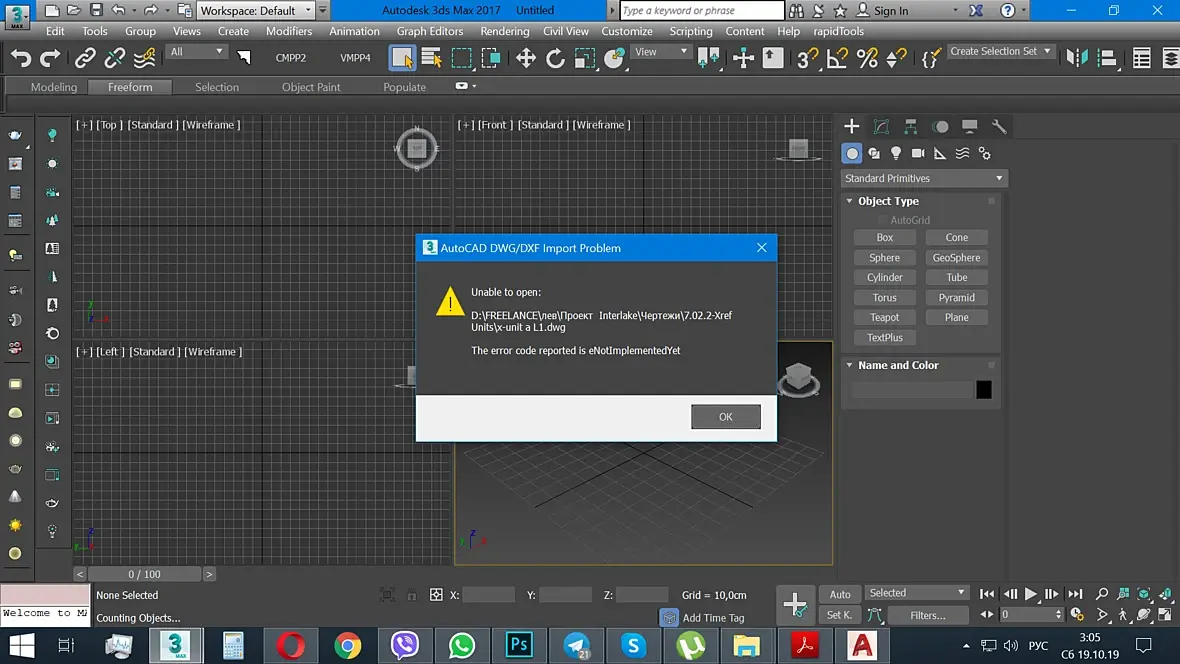

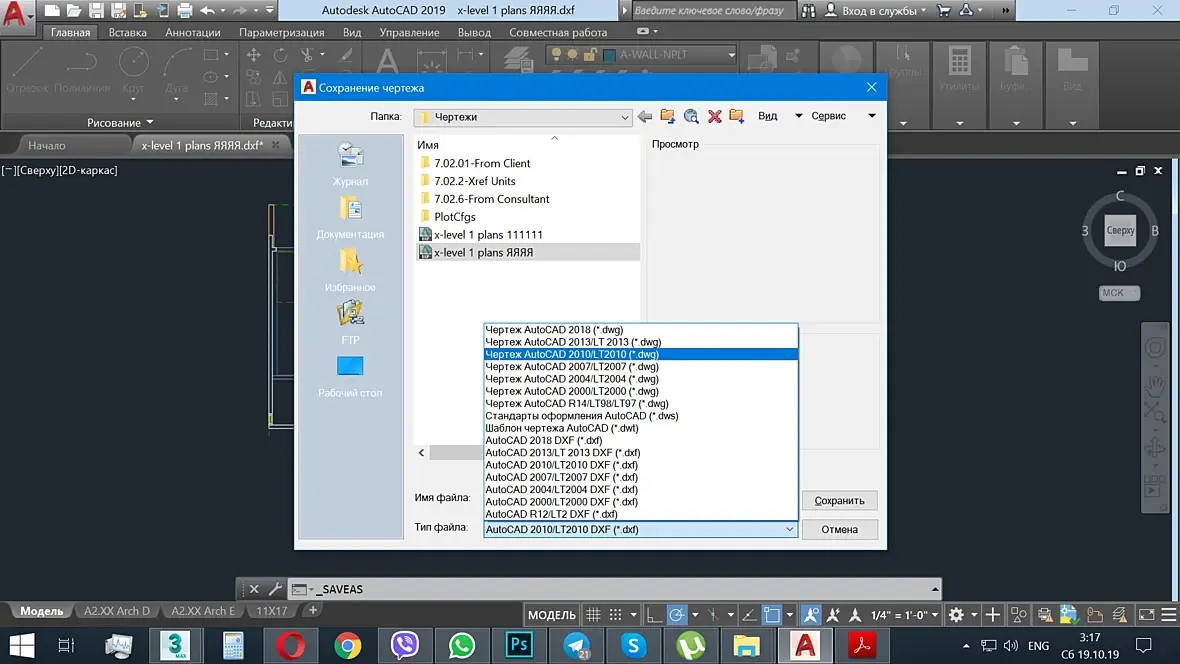

Версия 3д макса не может быть ниже экспортируемого чертежа. У Вас экспорт идет двг 2019, Макс такое не понимает. Или ставьте АвтоКАД 2017, чтобы на автомате экспортировать. Либо каждый раз выбирайте версию ниже версии Макса.
На сайте c 18.01.2015
Сообщений: 105
М. О. Подольск
Цитата grdesigner:
Версия 3д макса не может быть ниже экспортируемого чертежа. У Вас экспорт идет двг 2019, Макс такое не понимает. Или ставьте АвтоКАД 2017, чтобы на автомате экспортировать. Либо каждый раз выбирайте версию ниже версии Макса.
Автокад 2017й будет сохранять в 2013й, так как после версии 2013 следующая 2018

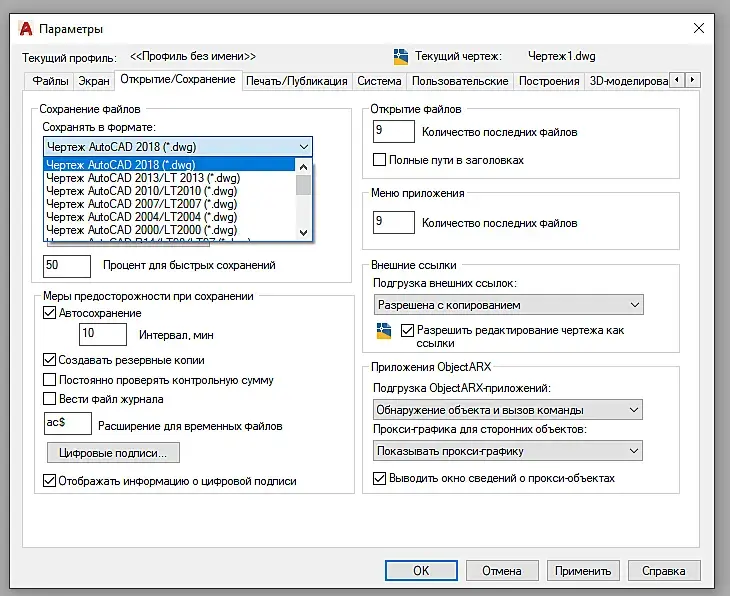

На скрине в настройках, как выбрать формат сохранения в Автокад. Открыть настройки команда - "_options"
На сайте c 18.01.2015
Сообщений: 105
М. О. Подольск
Поищи на просторах интернетов, должен быть скрипт по переводу AD объектов в нормальные примитивы Автокада. Такие косяки будут регулярно от любителей AutoCad Architecture и других вертикальных решений.
