Как правильно смоделировать мягкую часть на "пространстве чтения"?

Автор
Сообщение
На сайте c 25.06.2014
Сообщений: 86
Naxcivan

Пробую bevel ерунда какая то получается.

А нужно что то наподобие этого

На сайте c 18.04.2019
Сообщений: 127
Харьков

Делаете полусферу , отсекаете половину и у вас получается четверть сферы , делаете симметрию относительно последнего разреза и отодвигаете новую четверть на длину одной подушки , далее делаете бридж между ними , и вот у вас одна подушка готова , далее ставите пивот в центр вашего пространства для чтения и копируете инстансом с поворотом на определенный градус .

Надеюсь понятно написал

На сайте c 23.09.2009
Сообщений: 7363
Киев
Цитата claria1:
Надеюсь понятно написал

Нет

На сайте c 04.01.2010
Сообщений: 2558
Тюмень
Цилиндры по периметру цилиндра.  Надеюсь цилиндрически ответил
На сайте c 25.06.2014
Сообщений: 86
Naxcivan

Цитата claria1:

Делаете полусферу , отсекаете половину и у вас получается четверть сферы , делаете симметрию относительно последнего разреза и отодвигаете новую четверть на длину одной подушки , далее делаете бридж между ними , и вот у вас одна подушка готова , далее ставите пивот в центр вашего пространства для чтения и копируете инстансом с поворотом на определенный градус .

Надеюсь понятно написал

Логика понятна.Спасибо надо пропустить через практику,я просто не за компом.

Цитата Коооооооооооооооо:
Цилиндры по периметру цилиндра.  Надеюсь цилиндрически ответил

)

Цитата DoCentttt:
Цитата claria1:
Надеюсь понятно написал

Нет

У вас есть иное решение?

На сайте c 25.05.2015
Сообщений: 1083
крск

не ну бевел тоже не тупиковый путь

На сайте c 25.06.2014
Сообщений: 86
Naxcivan
Цитата ViTcore:

не ну бевел тоже не тупиковый путь

Настораживает расстояние между подушками.

На сайте c 10.06.2011
Сообщений: 248
Санкт-Петербург

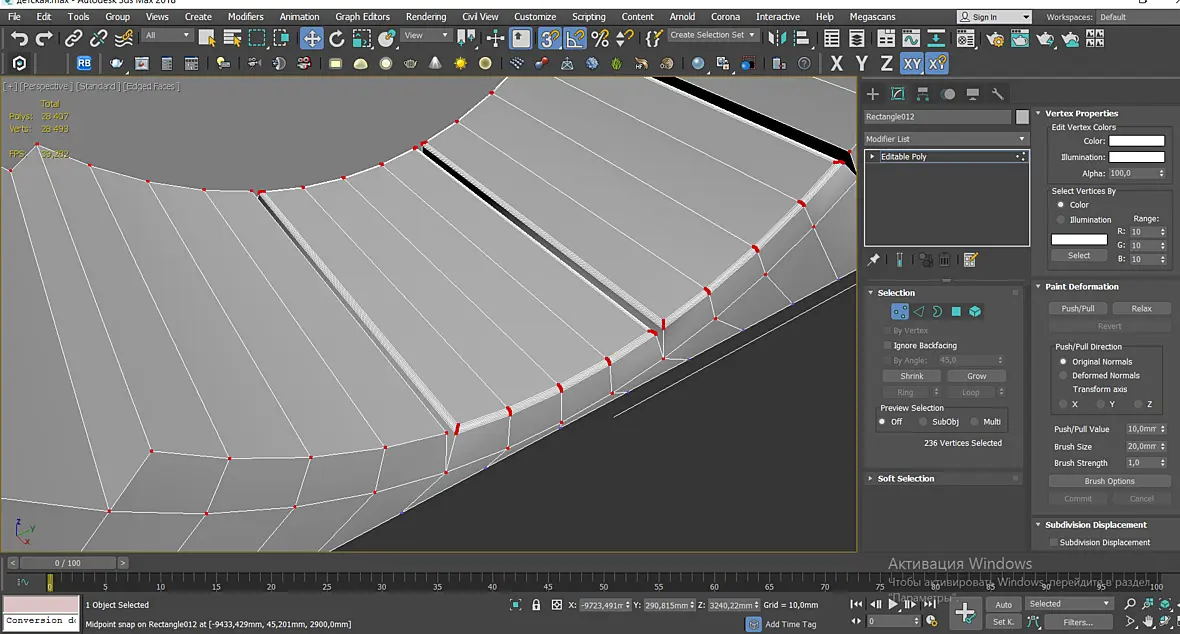

Расстояние между подушками можно регулировать дополнительным лупом и наклоном боковых граней. За основу брался цининдр, удалялись торцы и все полигоны, кроме одного. Потом этому полигону придавалась нужная форма и он копировался вращением на нужный угол.

На сайте c 25.06.2014
Сообщений: 86
Naxcivan
Цитата 30msv:
Расстояние между подушками можно регулировать дополнительным лупом и наклоном боковых граней. За основу брался цининдр, удалялись торцы и все полигоны, кроме одного. Потом этому полигону придавалась нужная форма и он копировался вращением на нужный угол.

Спасибо большое !

На сайте c 26.02.2020
Сообщений: 11
Спасибо за информацию, все очень доступно
