Как сделать полигон между двумя элементами объекта?

Автор
Сообщение
Активность: 0
На сайте c 09.02.2021
Сообщений: 4

Добрый вечер. Подскажите, пожалуйста...

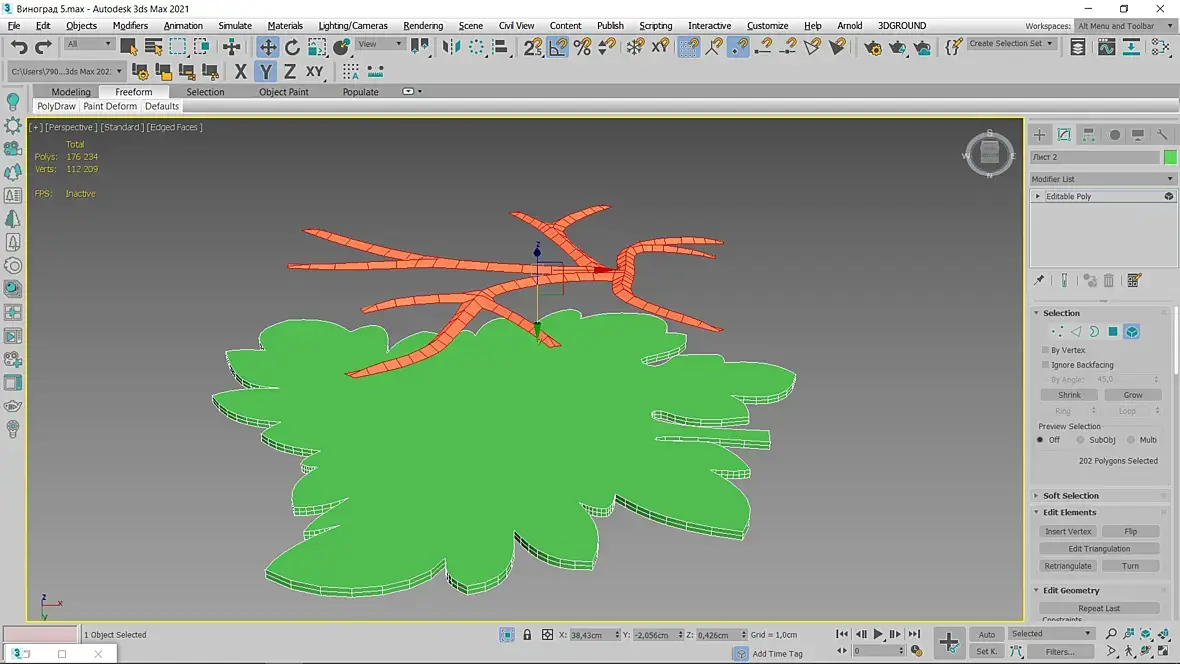

Прожилки на листик сделаны через shape merge, потом редактировались в эдит поли. Хотела сделать остальную сетку, а выяснилось, что полигон внизу закрылся от края до края, прожилки можно поднять отдельным элементом, посмотреть.

Нужно сделать так, чтобы полигон был Между прожилками и краями объекта. Выделить borger у обоих и закрыть cap или bridge не помогает (получается то же самое).

На сайте c 26.05.2018
Сообщений: 332
Ashgabat

Удалить верхний большой полигон, и сшивать с прожилками. или разрезать катом верхний полигон, и сшивать

под прожилками тоже не должно быть полигонов

модель, конечно, немного жесть. если это один из листочков большого растения

Активность: 0
На сайте c 09.02.2021
Сообщений: 4
Цитата Meilis:

Удалить верхний большой полигон, и сшивать с прожилками. или разрезать катом верхний полигон, и сшивать

под прожилками тоже не должно быть полигонов

модель, конечно, немного жесть. если это один из листочков большого растения

А сшивать как? В пустоте ребра новые не нарезать.

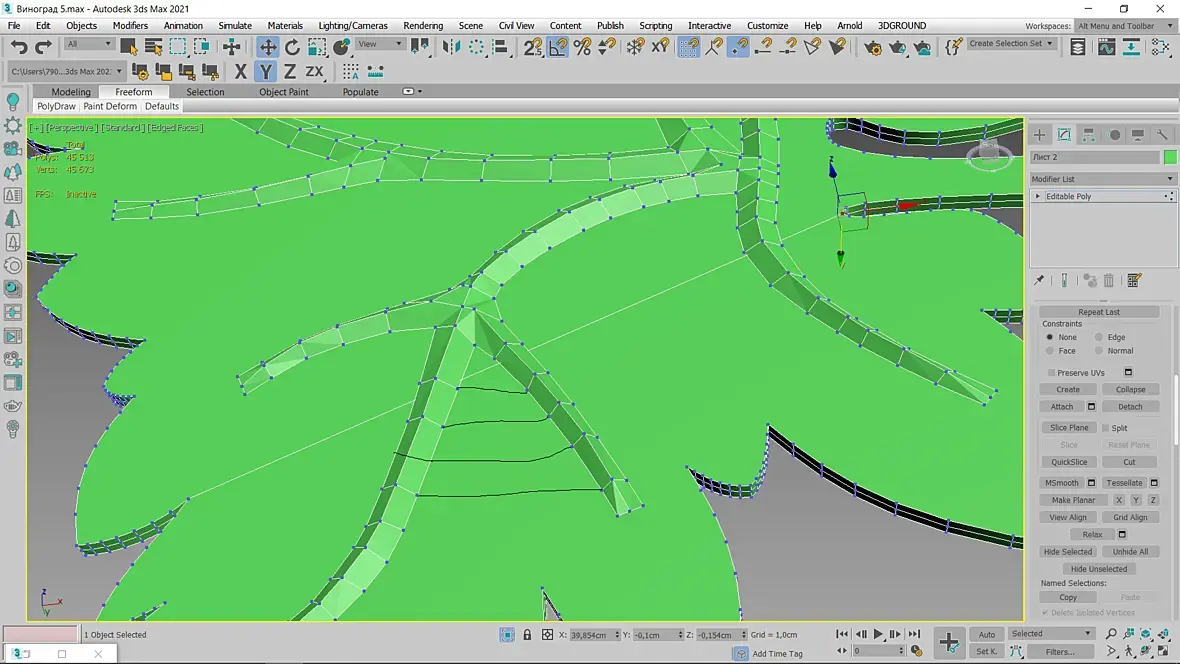

Сам полигон можно разрезать катом, но новое ребро проходит под прожилками, никак с ними не соединяясь.

Это самостоятельный листик, вот такой же почти

На сайте c 21.01.2019
Сообщений: 5707
Боюсь, что не тем методом Вы взялись его моделить. Мне кажется, что такие прожилки проще кистью нарисовать из вкладки Freeform панели Ribbon, предварительно уплотнив геометрию листика.
На сайте c 02.07.2014
Сообщений: 3416
Ярославль, Москва

В Зебру, слить в один меш и авторетоп. Потом поправить ручками

Это если надо "по-быстрому"

На сайте c 25.02.2009
Сообщений: 2326
Kyiv
Булиан, потом триангулировать/квадрифицировать полученый Нгон.
На сайте c 15.08.2021
Сообщений: 893
Делаешь инсерт нижнего объекта, потом экструлишь границы второго и соединяешь.
На сайте c 27.02.2010
Сообщений: 3668
Херсон,Украина
А сделать лоу-поли листик, катом нарезать прожилки, сделать граням экструд и поправить конечные (на прожилках) вертексы, сделав им мягкий высотный переход, потом зачамферить все грани по минимуму, накинуть турбосмуз и погнуть листик хоть бендом, хоть нойзом - не вариант?..
На сайте c 15.08.2021
Сообщений: 893
feles это же все переделывать надо)
На сайте c 27.02.2010
Сообщений: 3668
Херсон,Украина
Цитата CGCat:
feles это же все переделывать надо)

Но выйдет быстрее, аккуратнее и легче сетка.
На сайте c 30.11.2013
Сообщений: 936
Russia

Проще всего  сначала построить прожилки ,а от них с зажатым шифтом тягая ребра быстро достроить весь контур!smiley-smile.gifТочнее наполовину даже просто тупо бридж соседних ребер,смотрите только чтобы кол-во ребер друг напротив друга было одинаковым при этом прожилки снизу должны быть открыты незакаплены

!И будет Вам счастье)))smiley-smile.gif
