Как сделать такую форму?

Автор
Сообщение
На сайте c 13.04.2012
Сообщений: 5

Ребята, мне нужно создать подобную форму. Я пробовал через loft, но плавные дуги не получаются.  Я что-то делаю не так или пошел не тем путем. С подобной формой я сталкиваюсь впервые. Помогите, пожалуйста, советом!

https://disk.yandex.ru/i/T6VWN32u3MxLlg

На сайте c 17.01.2017
Сообщений: 982
World
Помоему лучше начать с 8-гранного цилиндра, заглушки если хотите, к центру "расчехлить" ребра, всё подвести по турбосмус. Лофт не то тут я думаю
На сайте c 03.03.2021
Сообщений: 477

На сайте c 13.04.2012
Сообщений: 5
Цитата radli89:

То, что нужно!!! smiley-yahoo.gif

Как вы сделали это?

На сайте c 12.07.2011
Сообщений: 226
Новосибирск

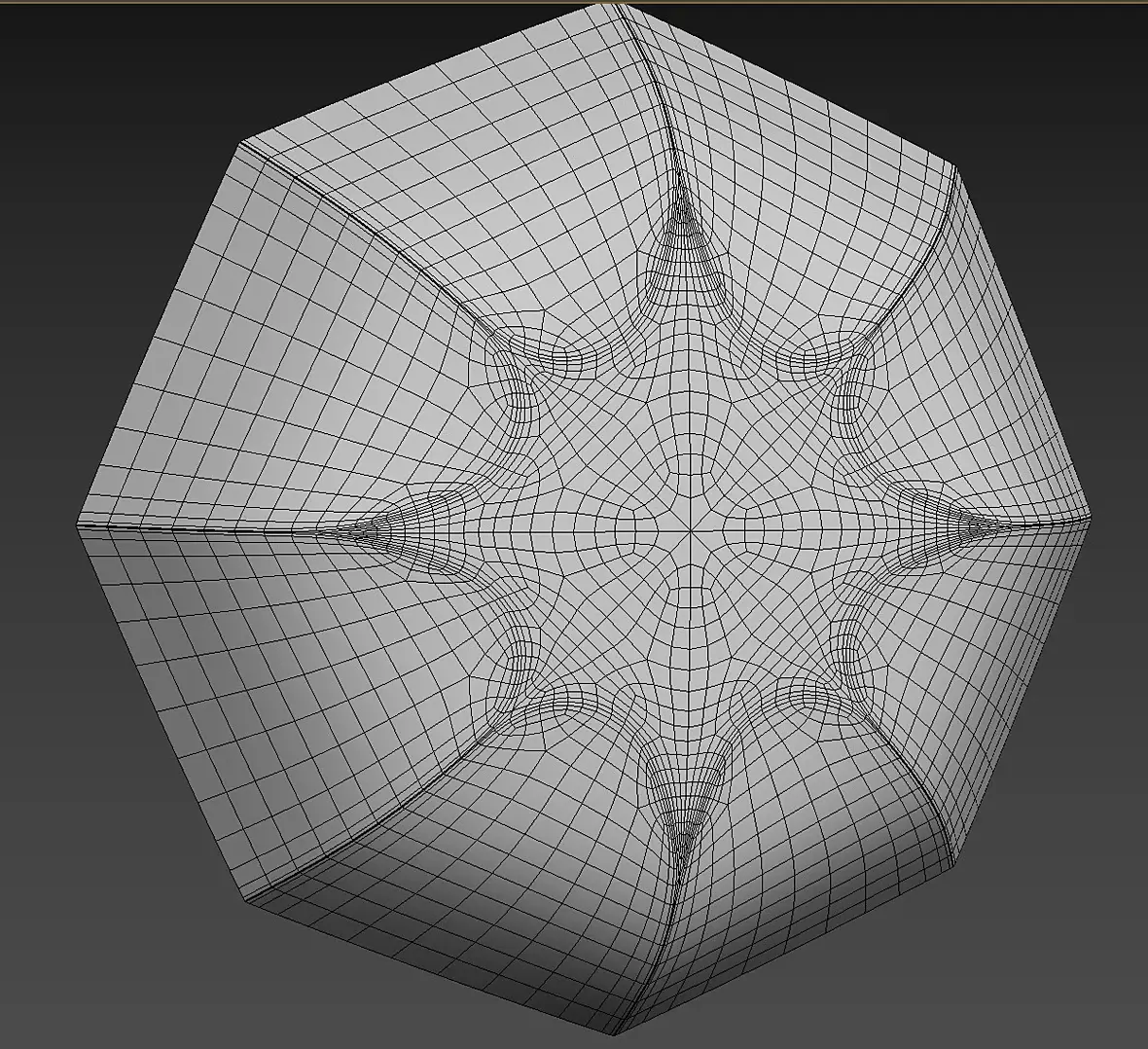

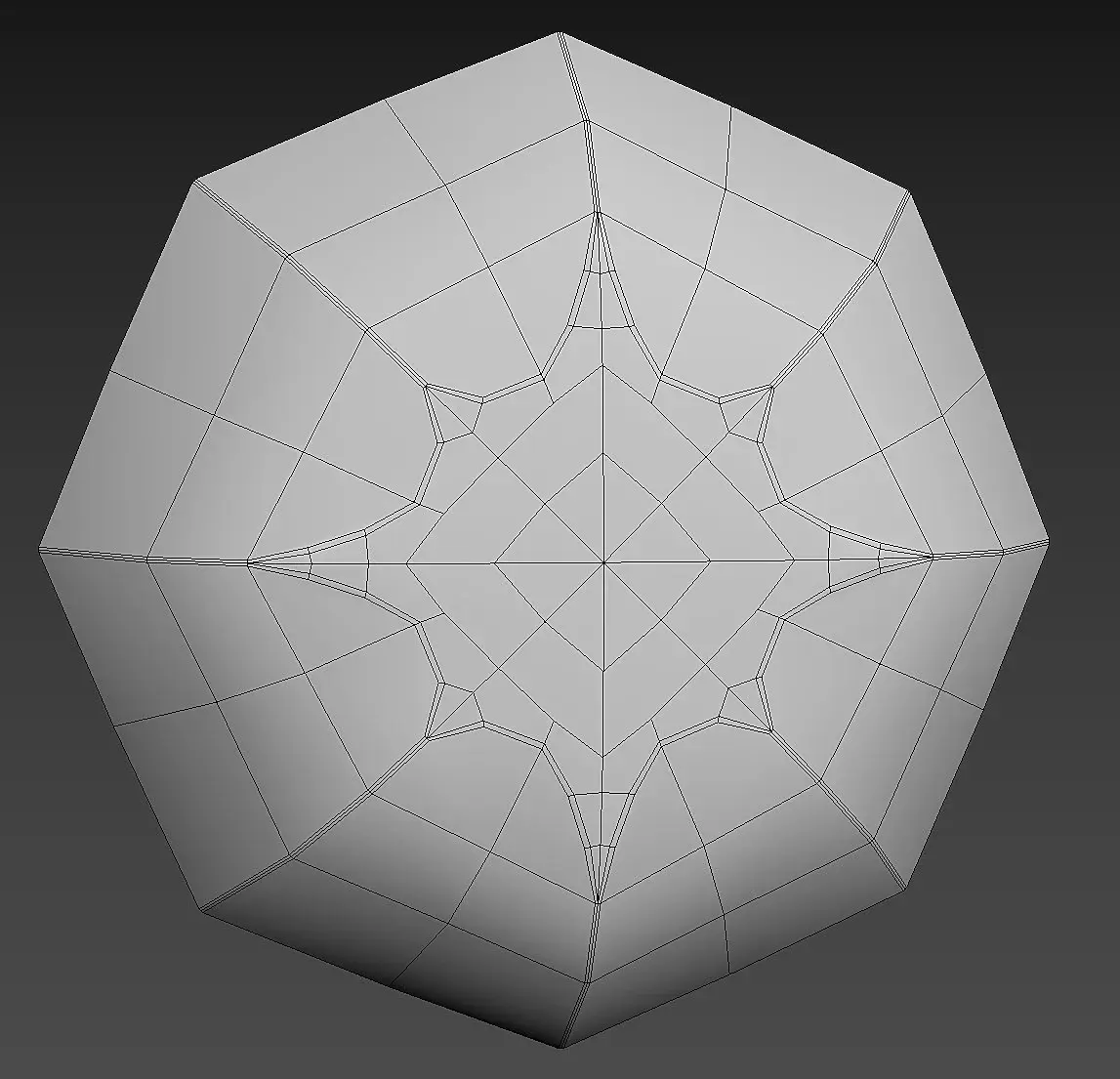

Можно конечно аккуратней сделать,так на скорую руку , особо не ровняя) чисто для понимания) короче суть в том , что это делается из цилиндра с 8 гранями , под сглаживание , основу нарисовать на виде сверху 1 / 4 часть , затем уже все склеить , завернуть в форму чтобы не плоская была) и затем уже chamfer граней , я так сделал)

На сайте c 03.03.2021
Сообщений: 477

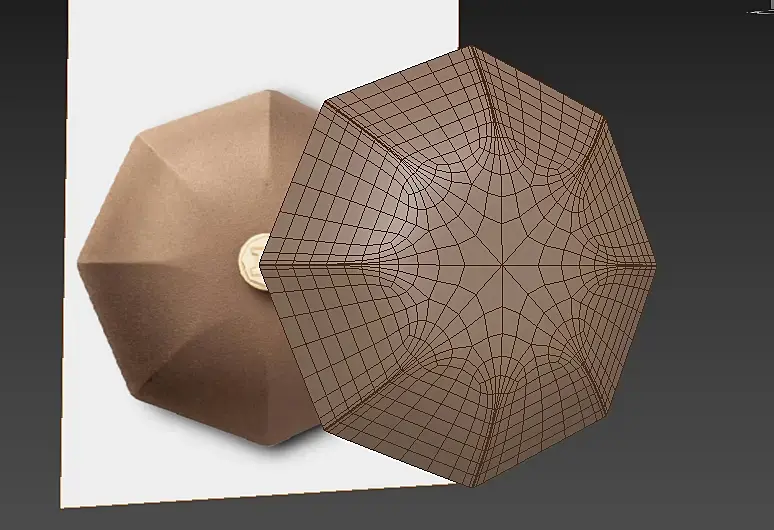

цилиндр 8 и чамфер ребро через 1
На сайте c 13.04.2012
Сообщений: 5

Вот это я по сложному пути сначала пошел! =\ Уже и с CreaseSet помучался. А толку ноль.

radli89 Расскажите, пожалуйста, подробнее. Увы, правильному моделингу меня никто не учил. Может, поэтому и сложности с этой задачей у меня возникли.

На сайте c 21.01.2019
Сообщений: 5721
Цитата Tartar:
Ребята, мне нужно создать подобную форму. Я пробовал через loft, но плавные дуги не получаются.

Посмотрите, возможно будет полезно, с 28 минуты как раз такую форму моделит
https://youtu.be/i4rkZfcYgLg?si=rXvjU2cUgOdUyloF

Как по мне, лофт довольно мощная штука
