как смоделировать выдавленную надпись на керамике

Автор
Сообщение
Репутация: 0
Возраст:
Пол: Ж
На сайте c: 02.11.2011
Сообщения: 8
Откуда:

Как смоделировать выдавленную надпись и логотип на керамике с правильной топологией.

Чтобы вместо краски было выдавливание.

Надпись должна быть вдавлена в керамику

Возраст: 36
Пол: М
На сайте c: 02.03.2012
Сообщения: 205
Откуда: Ярославль
Самый простой вариант, который приходит в голову - обвести линии сплайном, потом Extrude для высоты и Shell для толщины.
Возраст: 30
Пол: Ж
На сайте c: 03.05.2012
Сообщения: 476
Откуда:
Цитата Junly:

Как смоделировать выдавленную надпись и логотип на керамике с правильной топологией.

Чтобы вместо краски было выдавливание.

Надпись должна быть вдавлена в керамику

Вам именно геометрией надо? Я бы все-таки попробовала решить это в материале, используя бамп и/или дисплейс

Возраст: 37
Пол: М
На сайте c: 28.11.2012
Сообщения: 101
Откуда: Moscow
Цитата Junly:
Чтобы вместо краски было выдавливание. Надпись должна быть вдавлена в керамику

Немного смущает, что у вас в вопросе то вдавливание, то выдавливание. Ну да ладно!

Заходите во вкладку Shapes/Text. Пишите необходимый текст. И далее 2 варианта:

1) Если быстро: Extrude на необходимую высоту букв (или даже Bevel, если нужны фасочки) и сгибаете Bend на 360 градусов. Подгоняете масштабированием или шрифтом до нужного радиуса... Если нужно "выдавить" текст - Pro Boolean в помощь!

2) Если нужна правильная сетка на буквах: Вместо Extrude примените Garmet Maker с необходимым для вашего масштаба разбиением, после чего Shell для придания объёма... и далее, как в 1 варианте: Bend на 360 и подгонка

Если после Pro Boolean нужна правильная сетка - есть на этот случай скрипт специальный... Но сразу не вспомню...

Репутация: 0
Возраст:
Пол: Ж
На сайте c: 02.11.2011
Сообщения: 8
Откуда:

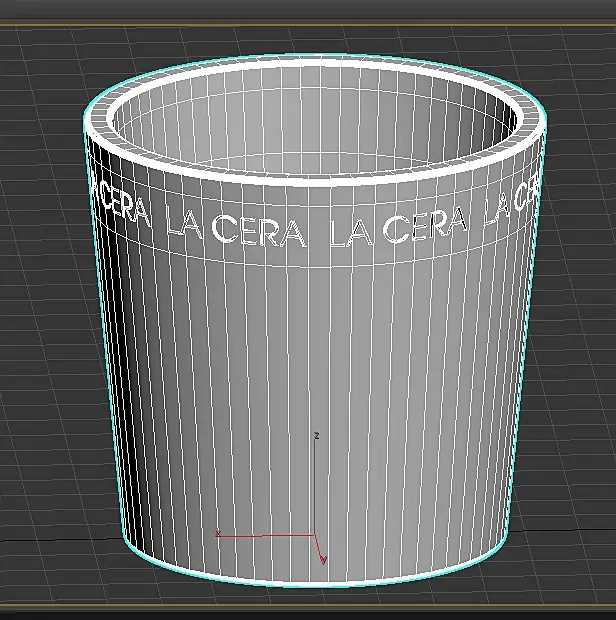

надпись сделать получилось, но почему-то материал около надписи отсвечивает под разным углом, хотя кажется на сетке такого нет

Возраст: 39
Пол: М
На сайте c: 05.12.2015
Сообщения: 302
Откуда: Россия
Самый просто вариант - это карты нормалей и ничего выдавливать не придётся )))
Репутация: 0
Возраст:
Пол: Ж
На сайте c: 02.11.2011
Сообщения: 8
Откуда:
выдавить, это пожелание заказчика)
Возраст: 37
Пол: М
На сайте c: 11.10.2007
Сообщения: 716
Откуда: Страна огней

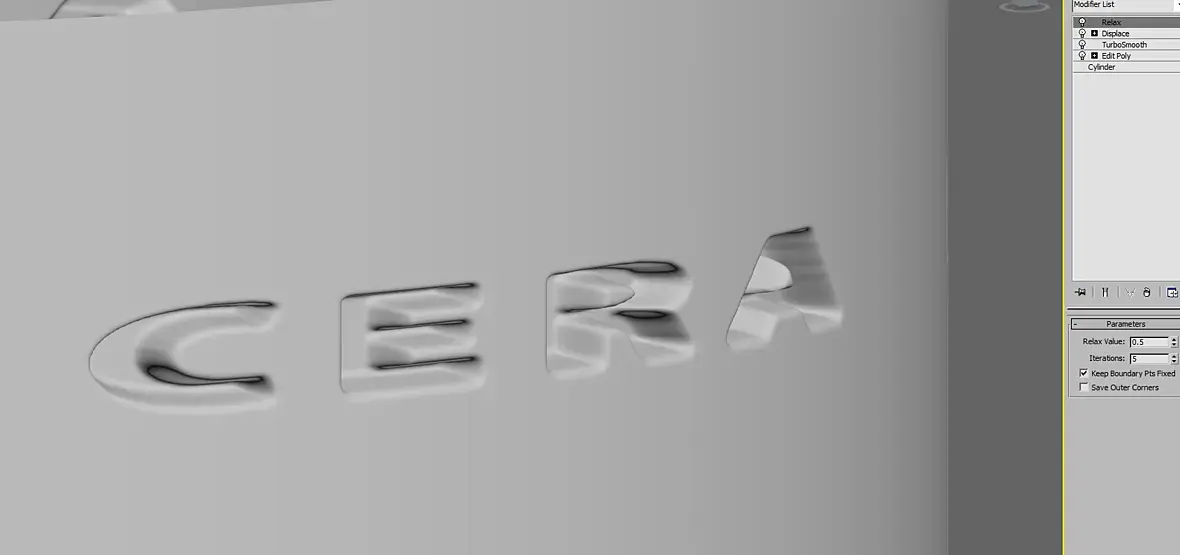

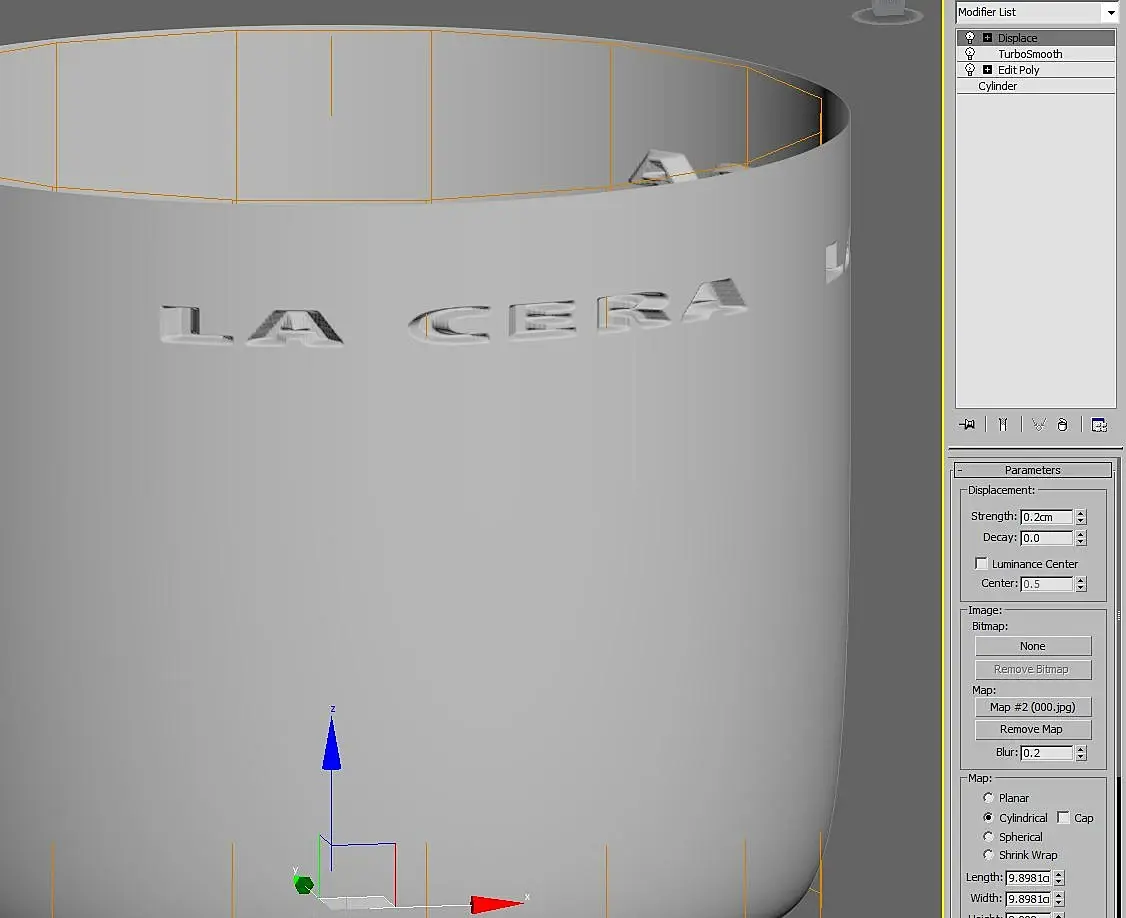

Displace модификатор с текстурой ваших текстов - поликов надо правда дофига

сгладить лесенки от текста  Relax

Возраст:
Пол: М
На сайте c: 08.02.2018
Сообщения: 760
Откуда: Оттуда
Цитата 3dmentor:
это карты нормалей

а как эти карты нормалей создаются вообще? если потом оборудование будет вырезать или как то обрабатывать геометрию, типа фрезы - разве эти карты помогут?

Возраст: 37
Пол: М
На сайте c: 11.10.2007
Сообщения: 716
Откуда: Страна огней
Цитата wosser2:
а как эти карты нормалей создаются вообще? если потом оборудование будет вырезать или как то обрабатывать геометрию, типа фрезы - разве эти карты помогут?

https://www.youtube.com/watch?v=9bkmqz-b6FA
Возраст: 45
Пол: М
На сайте c: 10.11.2009
Сообщения: 1077
Откуда: Н.Новгород
Цитата Junly:
почему-то материал около надписи отсвечивает под разным углом, хотя кажется на сетке такого нет

Потому что там море N-гонов. С такой сеткой естественно будут проблемы с нормалями. Если хотите честной геометрией сделать- то без хайреза в этой области не обойтись.

Возраст: 33
Пол: Ж
На сайте c: 28.02.2011
Сообщения: 331
Откуда: Варшава
Возраст:
Пол: М
На сайте c: 08.02.2018
Сообщения: 760
Откуда: Оттуда
Цитата linka2:
https://youtu.be/x544wJf_fV0

смотрел детали во фьюжене - вообще на изи делают без гемора даже новички. и всё, корректное, самое интересное.

Репутация: 0
Возраст:
Пол: Ж
На сайте c: 02.11.2011
Сообщения: 8
Откуда:
Цитата wosserOne:
https://youtu.be/x544wJf_fV0

спасибо

Возраст: 101
Пол: М
На сайте c: 06.05.2014
Сообщения: 3040
Откуда: Краснодар
Цитата Junly:
Цитата wosserOne:
https://youtu.be/x544wJf_fV0

спасибо

не за что, буквально, шейпмердж не работает на криволинейной поверхности

может проще будет сделать в кад софте типа moi3d

в максе булин кривой как вы уже убедились, есть плагины для булина но они все равно не годятся для мелкой и точной работы. дисплейс можно попробовать, но опять же дисплейс не годится для слишком мелких деталей, но может сработать если накрутить детализацию
