Как такое сделать?

Автор
Сообщение
vladimir.drobzhev90
Возраст:
Пол: М
На сайте c: 27.03.2017
Сообщения: 132
Откуда: Краснодар

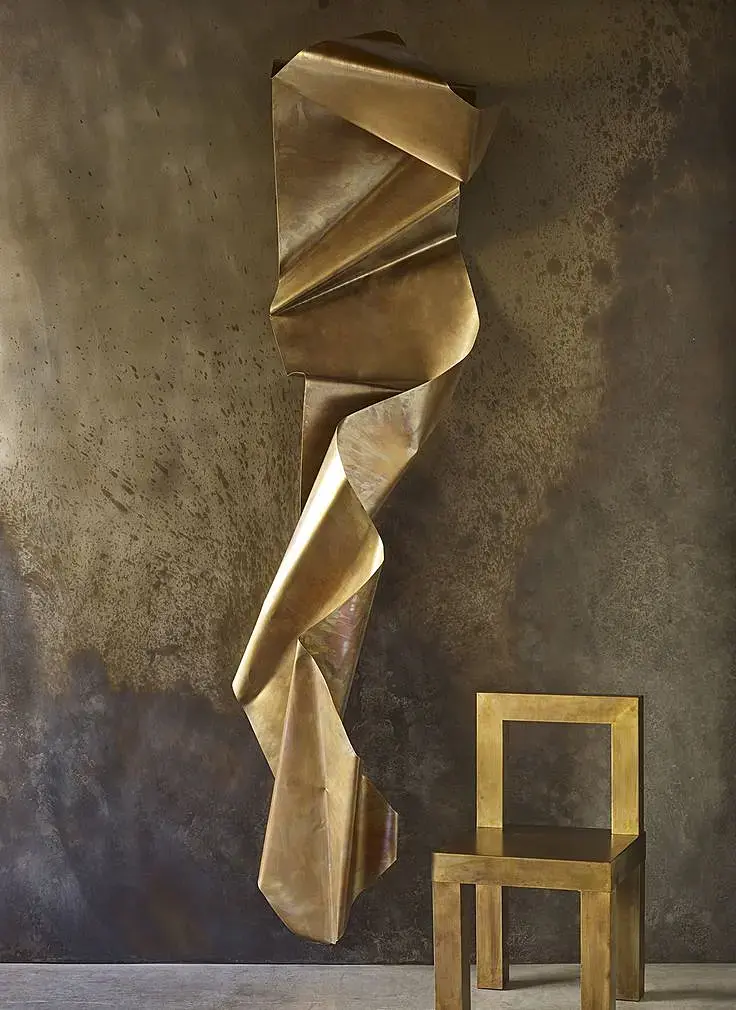

Как смоделить таку фиговину? Фиговина имеет дизайнера - Martha Sturdy. Мне ее нужно повесить в дизайн проекте. Я уже попробовал через плейн и получилось вмеру уродливо) Даже думал через марвелос, но эта тряпка летает у меня из стороны в сторону и все.

Уверен для кого-то это 15 минут времени, если не влом, то смодельте и выставьте на 3ddd, я с радостью стану первым покупателем)

xpp_nd_ruphus
Возраст: 33
Пол: М
На сайте c: 31.03.2011
Сообщения: 5838
Откуда: МСК
только поликами моделить, и более никак, симуляция ткани тут не поможет, тут природа складок от ковки и различных приспособ для сгиба листового металла
Slazzo
Возраст: 99
Пол: М
На сайте c: 19.01.2012
Сообщения: 516
Откуда: Оттуда

+поликами, плэйн только нужно резать и сгибать вдоль реза ну и в конец визуально править под реф

artsandsver
Возраст:
Пол: М
На сайте c: 13.12.2016
Сообщения: 97
Откуда:
Цитата vladimir.drobzhev90:
то смодельте и выставьте на 3ddd, я с радостью стану первым покупателем)

самое наивное предложение получить нахаляву эксклюзив.

BETEPOK
Возраст: 59
Пол: М
На сайте c: 05.12.2009
Сообщения: 1112
Откуда: Краснодар
Nightt:
флейм
Действует до:
30.08.2019 00:00:00
Цитата vladimir.drobzhev90:

Как смоделить таку фиговину? Фиговина имеет дизайнера - Martha Sturdy.

Фиговина имеет дизайнера - Martha Sturdy.

Вы правильно написали название.

Дизайн из серии поставь на табурет стакан и ходи и восхищайся!

Шашлык простой 1руб

Шашлык с Вах-Вахом -3руб.

Дайте один с Вах-Вахом!

-Вах-Вах-Вах,Кушайте на здоровье!

vladimir.drobzhev90
Возраст:
Пол: М
На сайте c: 27.03.2017
Сообщения: 132
Откуда: Краснодар

Цитата artsandsver:
Цитата vladimir.drobzhev90:
то смодельте и выставьте на 3ddd, я с радостью стану первым покупателем)

самое наивное предложение получить нахаляву эксклюзив.

Ойййй, вот прям эксклюзив, я уже смоделил это дерьмо)) Спасибо всем за советы!

Цитата Slazzo:
+1

Сгибать по резам это дельный совет, спасибо!)

Цитата Slazzo:

+поликами, плэйн только нужно резать и сгибать вдоль реза ну и в конец визуально править под реф

Решил перемоделить этим способом. Не пойму как сгибать вдоль реза? Обычным бендом что то не очень получается

TheNMax
Возраст:
Пол: М
На сайте c: 15.04.2013
Сообщения: 35
Откуда:
Надо сплайнами форму выводить потом через Surface modifier сетку делать. Так намного проще.
AlexRicco
Возраст:
Пол: М
На сайте c: 30.07.2010
Сообщения: 725
Откуда: правый берег
Цитата vladimir.drobzhev90:
Не пойму как сгибать вдоль реза?

Беда...

Jähman'
Возраст:
Пол: М
На сайте c: 20.01.2017
Сообщения: 424
Откуда: fatbbc.github.io
а чего не сплайновым cross-section'ом?
Evilis
Возраст:
Пол: М
На сайте c: 06.03.2009
Сообщения: 356
Откуда: KZ
Цитата vladimir.drobzhev90:
Решил перемоделить этим способом. Не пойму как сгибать вдоль реза? Обычным бендом что то не очень получается

Думаю тут лучше "тащить" по рефу в один полигон одним еджем и двигая точки для "черновой болванки", после нареазать где надо свифт лупом дополнительно еджей на готовой, черновой форме для уже точной подгонки. После уже смуз и все такое.


Бенд может гнуть не только цельную геометрию, но и отдельно выбранные полигоны. + У него же есть гизмо и центер. Но чтобы он нормально гнул, нужна соответстующая сетка.

vladimir.drobzhev90
Возраст:
Пол: М
На сайте c: 27.03.2017
Сообщения: 132
Откуда: Краснодар

Цитата Evilis:
Цитата vladimir.drobzhev90:
Решил перемоделить этим способом. Не пойму как сгибать вдоль реза? Обычным бендом что то не очень получается

Думаю тут лучше "тащить" по рефу в один полигон одним еджем и двигая точки для "черновой болванки", после нареазать где надо свифт лупом дополнительно еджей на готовой, черновой форме для уже точной подгонки. После уже смуз и все такое.


Бенд может гнуть не только цельную геометрию, но и отдельно выбранные полигоны. + У него же есть гизмо и центер. Но чтобы он нормально гнул, нужна соответстующая сетка.

Так я и сделал примерно, вот и получилось так себе. дело просто в том, что она в одном месте сгибается еще и вдоль, да и таким способом не получится сохранить изначальную правильную форму прямоугольного листа металла.

Цитата Jähman':
а чего не сплайновым cross-section'ом?

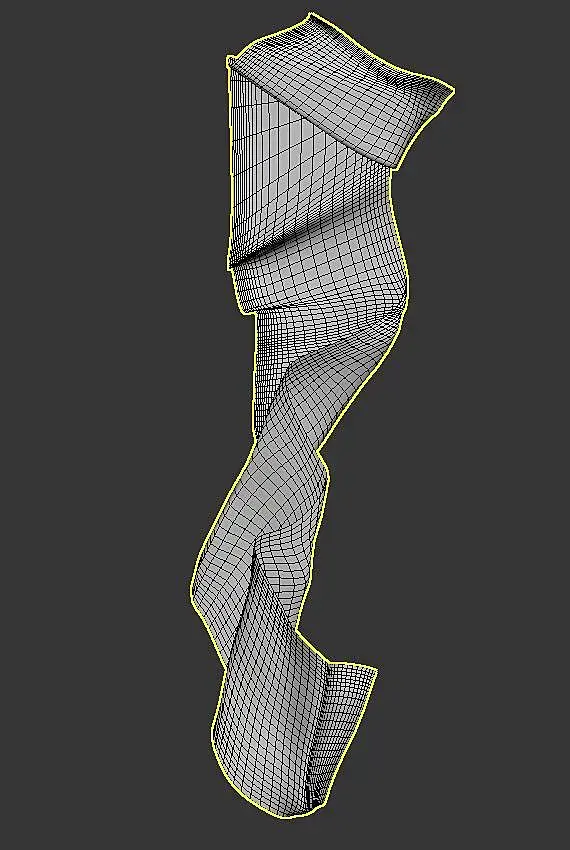

а я им и сделал, но мне не нравится, на тряпку больше похоже, но для понимания дизайнеру пойдет.

У Slazzo, скриншот выше, мне нравится больше, чем мое творение, но я не пойму как согнуть вдоль линии реза.

Цитата AlexRicco:
Цитата vladimir.drobzhev90:
Не пойму как сгибать вдоль реза?

Беда...

Беда в наше время это сарказм вместо совета)))

Slazzo
Возраст: 99
Пол: М
На сайте c: 19.01.2012
Сообщения: 516
Откуда: Оттуда
Цитата vladimir.drobzhev90:
Не пойму как сгибать вдоль реза? Обычным бендом что то не очень получается

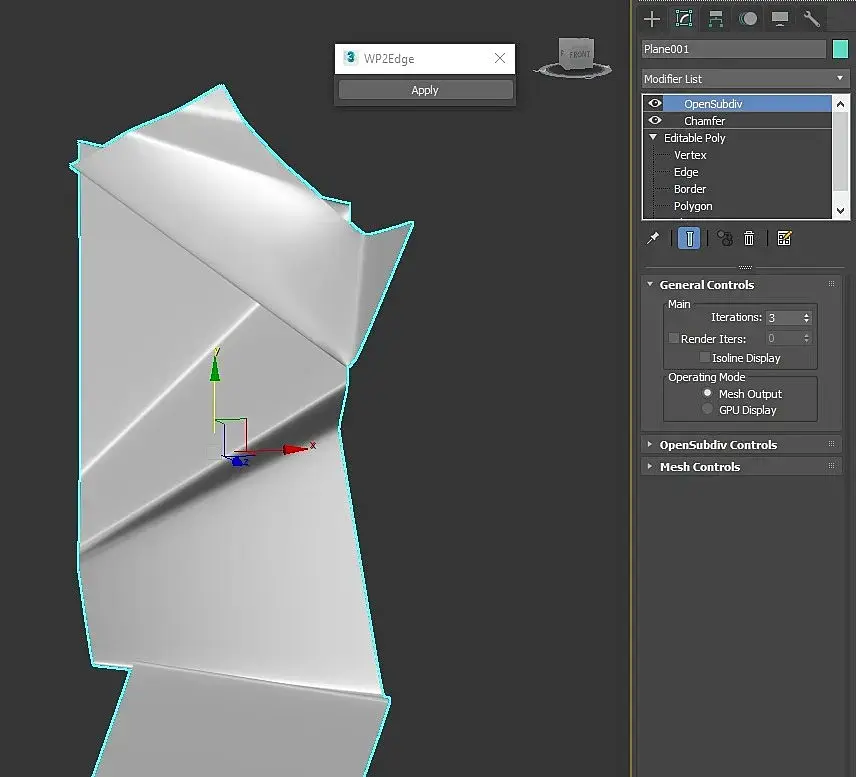

просто ротэйтом поворачиваю полигон вокруг оси эджа, руками ставить working pivot боль пришлось скрипт написатьhttps://hatebin.com/ozkafpsvvg

-NiK-
Возраст: 35
Пол: М
На сайте c: 31.03.2008
Сообщения: 289
Откуда: Москва

Как вариант - Hinge from edge и постоянное удаление лишних фейсов.

Цитата vladimir.drobzhev90:
У Slazzo, скриншот выше, мне нравится больше

У него есть чамфер до сглаживания.

vladimir.drobzhev90
Возраст:
Пол: М
На сайте c: 27.03.2017
Сообщения: 132
Откуда: Краснодар
Цитата Slazzo:
Hinge from edge

Офигенно!! Спасибо! Это реально очень удобно!

artsandsver
Возраст:
Пол: М
На сайте c: 13.12.2016
Сообщения: 97
Откуда:
Цитата vladimir.drobzhev90:
а я им и сделал, но мне не нравится, на тряпку больше похоже, но для понимания дизайнеру пойдет.

я упорно не понимаю почему все надо так бешенно сглаживать, вы же характер ормы потеряли напрочь. теперь это не мятый гнутый лист какойто железки от старого сарая со свалки, а полотенце.

vladimir.drobzhev90
Возраст:
Пол: М
На сайте c: 27.03.2017
Сообщения: 132
Откуда: Краснодар
Цитата artsandsver:
Цитата vladimir.drobzhev90:
а я им и сделал, но мне не нравится, на тряпку больше похоже, но для понимания дизайнеру пойдет.

я упорно не понимаю почему все надо так бешенно сглаживать, вы же характер ормы потеряли напрочь. теперь это не мятый гнутый лист какойто железки от старого сарая со свалки, а полотенце.

Вооот, а там проблема в том, что лист металла местами плавно сворачивается, а местами имеет заломы, характерные металлу, я думал в марвелосе типо жесткой кожей сделать, но самый нормальный способ это как Slazzo предложил и даже скрипт написал очень удобный. Этим способом можно сохранить изначальную геометрию листа, а если ручками делать, то лист уже потеряет прямоугольную форму. На данный момент вот такая штука висит, это руками сделал, но вероятно перемоделю с помощью сгибания листа
