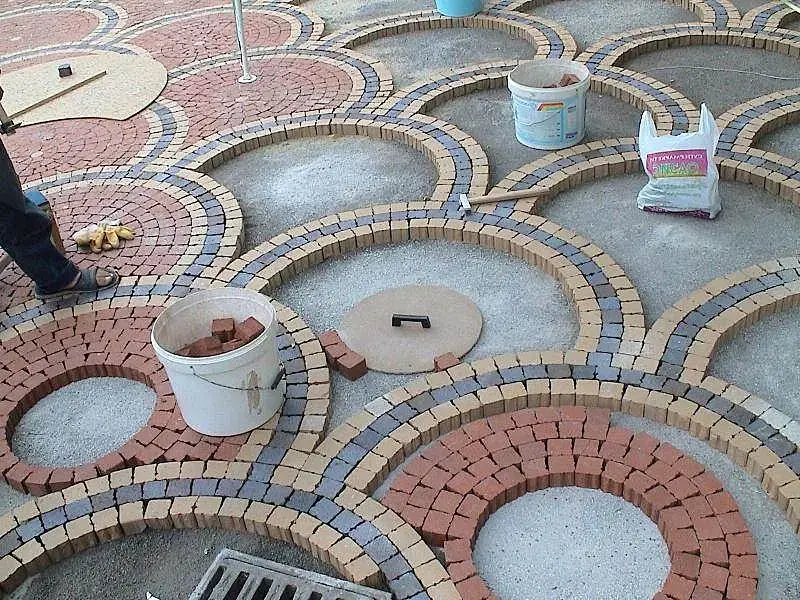

Круговая раскладка плитки

Извините не увидел что это ветка AutoCAD , создать полилайн и раскопировать относительно какойто точки по радиусу с каким-то градусом , но ВАМ прийдется самим вычислять градусы исходя из размеров плитки

archi_dan, ВЫ прежде всего посомтрите в какой ветке ВЫ даёте советы :) ***Raiclone -> AutoCAD***

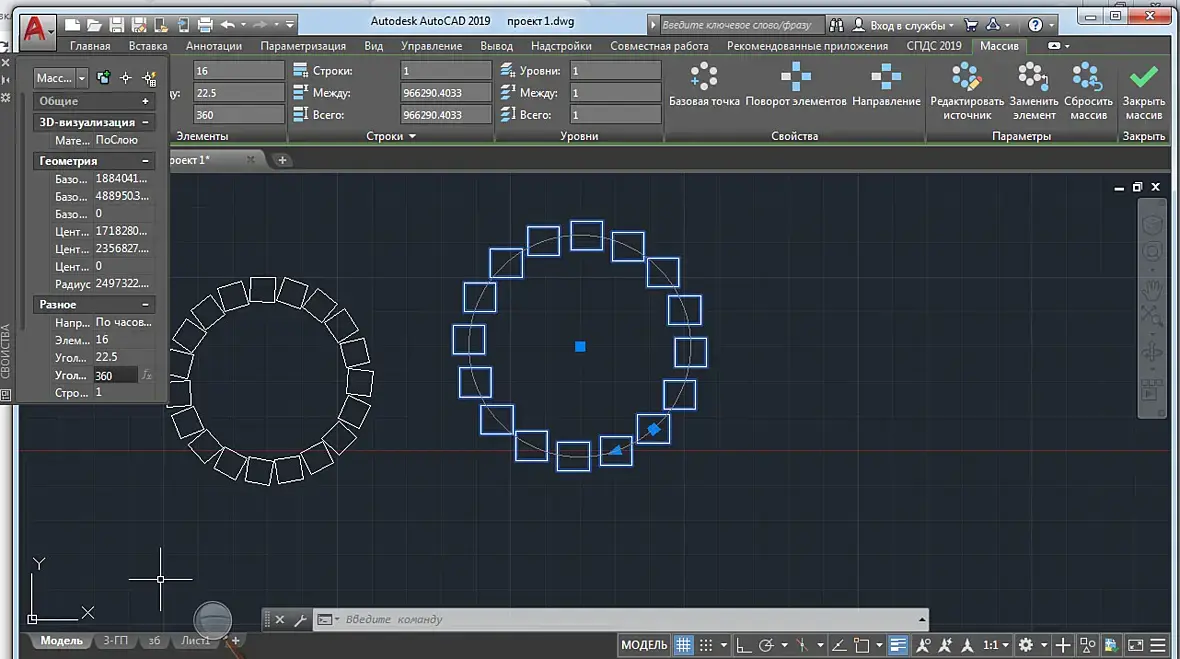

Массивом и делается, для каждого ряда.Копируете плитки по радиусу по экземпляру для каждого ряда.Высчитывать ничего не надо. Создать круговой массив, ручкой подтянуть соседний экземпляр плитки к базовому, ручку в конце массива дотянуть также к базовому,.угол заполнения во вкладке элементы свойств массива поменять на 360. На каждый ряд уходит полминуты.По окончании вращением массивов убрать линейность базового ряда плиток. При создании и редактировании массивов должен быть отключен режим орто.Можно озадачиться и поискать плагины на  Autodesk App Store , но для одноразовой работы не окупится по времени. Да  и не факт, что дадут скачать из РФ или Беларуси.

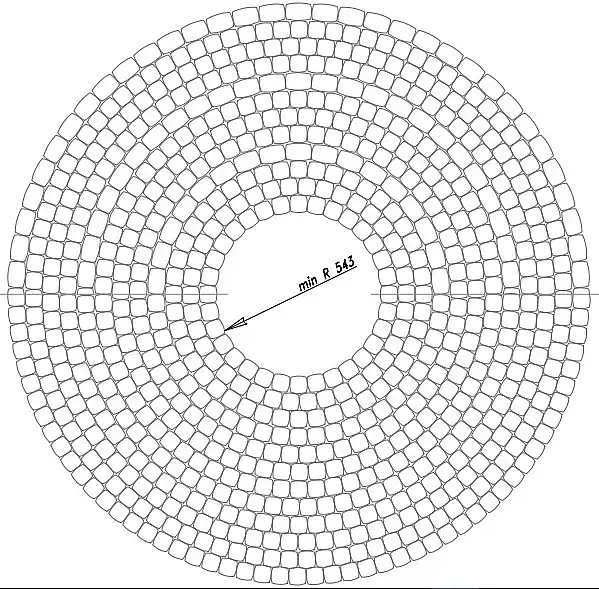

Ну а какими же еще  быть зазорам при прямоугольной плитке. На исходном эскизе- плитка у вас "бочковатая", с выпуклыми сторонами, потому и зазоры выглядят по-другому. А квадратная-ниже. Кнопка "поворот элементов" на вкладке свойства массива должна быть включена.
