Крыша в Архикад!

Автор
Сообщение
Возраст:
Пол: М
На сайте c: 20.07.2015
Сообщения: 52
Откуда:

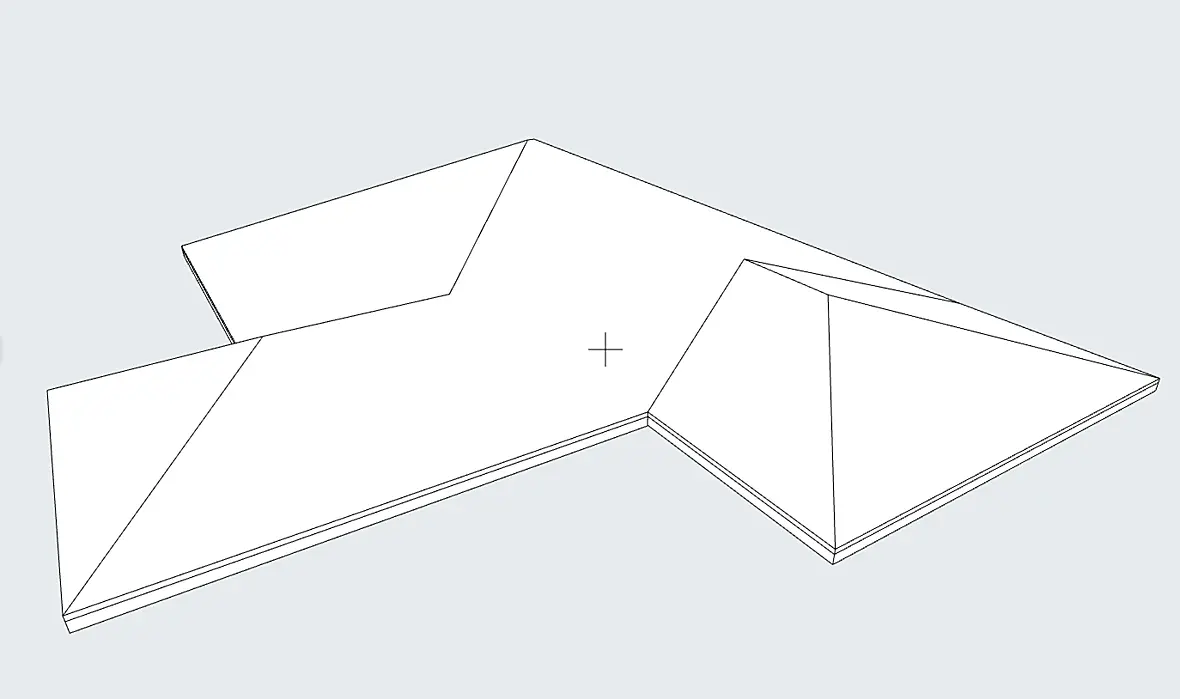

Здравствуйте! Надо в архикад построить крышу.Разный угол ската у выступа от основной крыши.Как сделать?

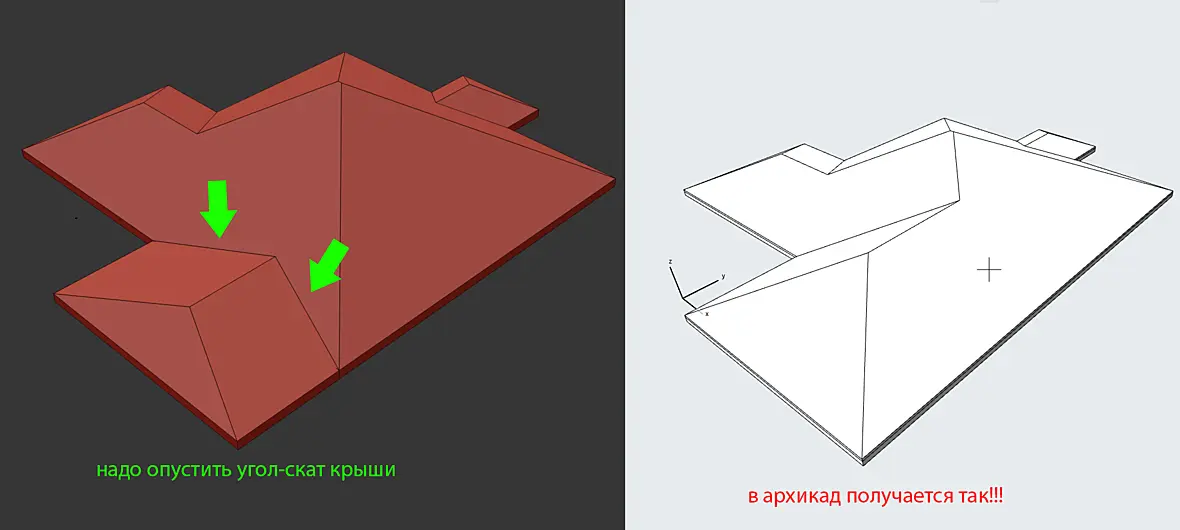

Пример: надо как в максе!

Возраст: 41
Пол: М
На сайте c: 24.11.2009
Сообщения: 2549
Откуда: Москва
Nightt:
разжигание
Действует до:
06.12.2021 00:00:00
Сделать отдельно малые скаты, пристыковать к большой и подрезать?
Возраст:
Пол: М
На сайте c: 20.07.2015
Сообщения: 52
Откуда:
Цитата a.timofeev:
Сделать отдельно малые скаты, пристыковать к большой и подрезать?

Спасибо попробую! А если пристыковать стропила простроятся в руфмакет?

Возраст: 41
Пол: М
На сайте c: 24.11.2009
Сообщения: 2549
Откуда: Москва
Nightt:
разжигание
Действует до:
06.12.2021 00:00:00
Цитата yura-ins:
Цитата a.timofeev:
Сделать отдельно малые скаты, пристыковать к большой и подрезать?

Спасибо попробую! А если пристыковать стропила простроятся в руфмакет?

не знаю smiley-pardon.gif Я в архикаде уже давно ничего не строю, только часть дизайнерской рабочки делаю, и то редко

Возраст: 51
Пол: М
На сайте c: 26.09.2006
Сообщения: 4127
Откуда: Белокаменная
Как делали дальний козырёк, так и здесь сделайте, потом подвинтите скат на край.
Возраст:
Пол: М
На сайте c: 20.07.2015
Сообщения: 52
Откуда:
Цитата sagava:
Как делали дальний козырёк, так и здесь сделайте, потом подвинтите скат на край.

Пробую не двигается. Простраивается новый скат...

Возраст: 51
Пол: М
На сайте c: 26.09.2006
Сообщения: 4127
Откуда: Белокаменная
Цитата yura-ins:
Пробую не двигается. Простраивается новый скат...

миллиметр не доводите.

PS

А лучше сделать из односкатных крыш.

Стропила построются.

Возраст:
Пол: М
На сайте c: 20.07.2015
Сообщения: 52
Откуда:

Цитата sagava:
Цитата yura-ins:
Пробую не двигается. Простраивается новый скат...

миллиметр не доводите.

PS

А лучше сделать из односкатных крыш.

Стропила построются.

Так то да, но косяки мелкие вылазят....

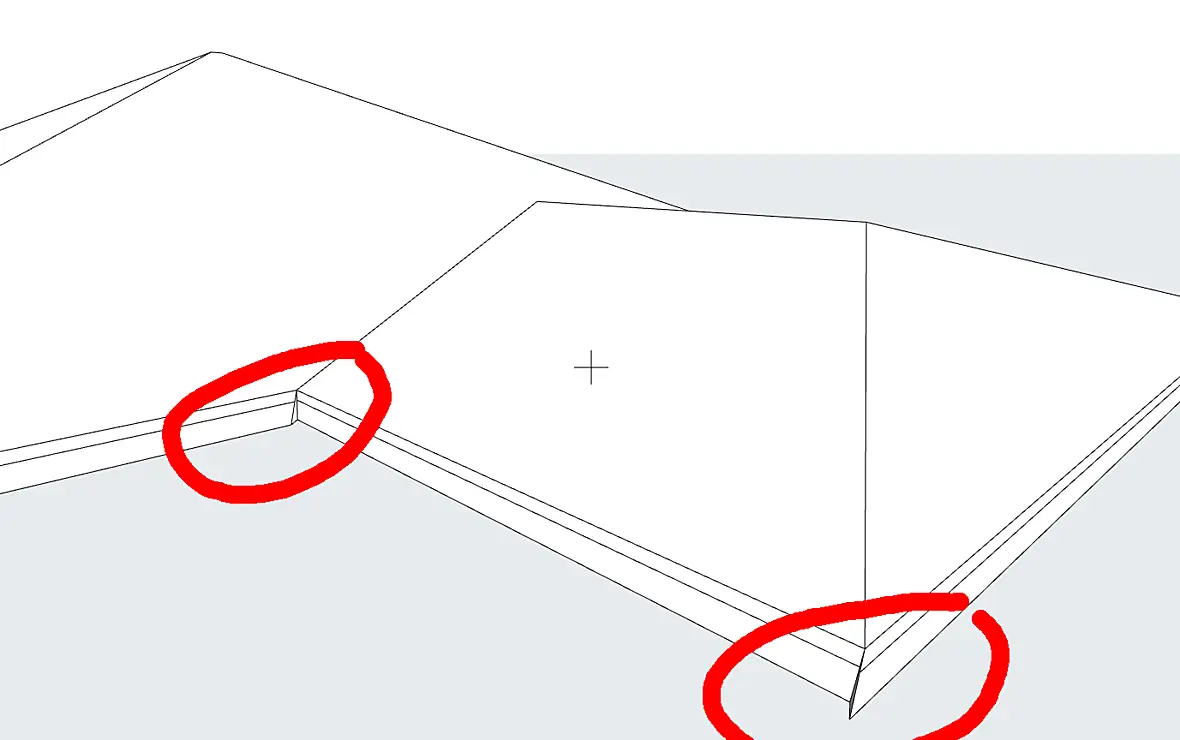

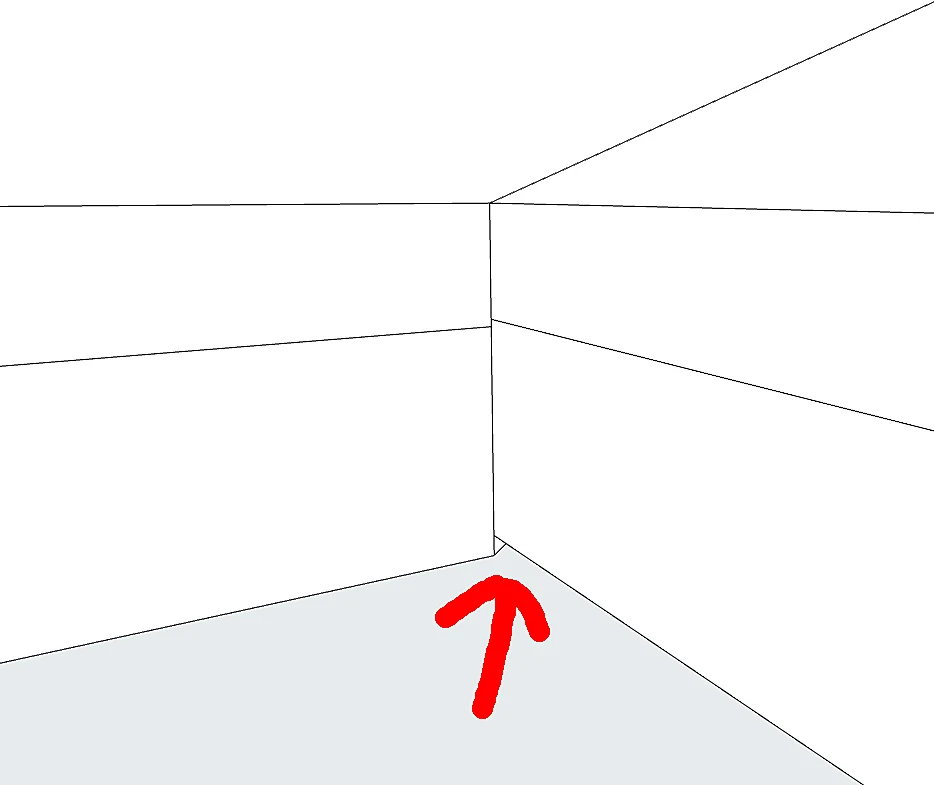

Здравствуйте еще! Спасибо за подсказки. Сделал из "отдельных" крыш, вышло!!!Но из-за изменения угла ската крыши изменяется ее толщина.Это можно как-то редактировать??? Тягал за все точки пока не выходит.

Возраст: 51
Пол: М
На сайте c: 26.09.2006
Сообщения: 4127
Откуда: Белокаменная
Цитата yura-ins:
Здравствуйте еще! Спасибо за подсказки. Сделал из "отдельных" крыш, вышло!!!Но из-за изменения угла ската крыши изменяется ее толщина.Это можно как-то редактировать??? Тягал за все точки пока не выходит.

В этом нет ничего криминального. В жизни происходит точно так же. Таковы законы геометрии, с Пифагором не поспоришь.

Не обращайте на это внимание.

Возраст:
Пол: М
На сайте c: 20.07.2015
Сообщения: 52
Откуда:
sagava Понял еще раз спасибо!
Репутация: 0
Возраст: 57
Пол: М
На сайте c: 02.08.2021
Сообщения: 30
Откуда: Рязань
Цитата yura-ins:
sagava Понял еще раз спасибо!

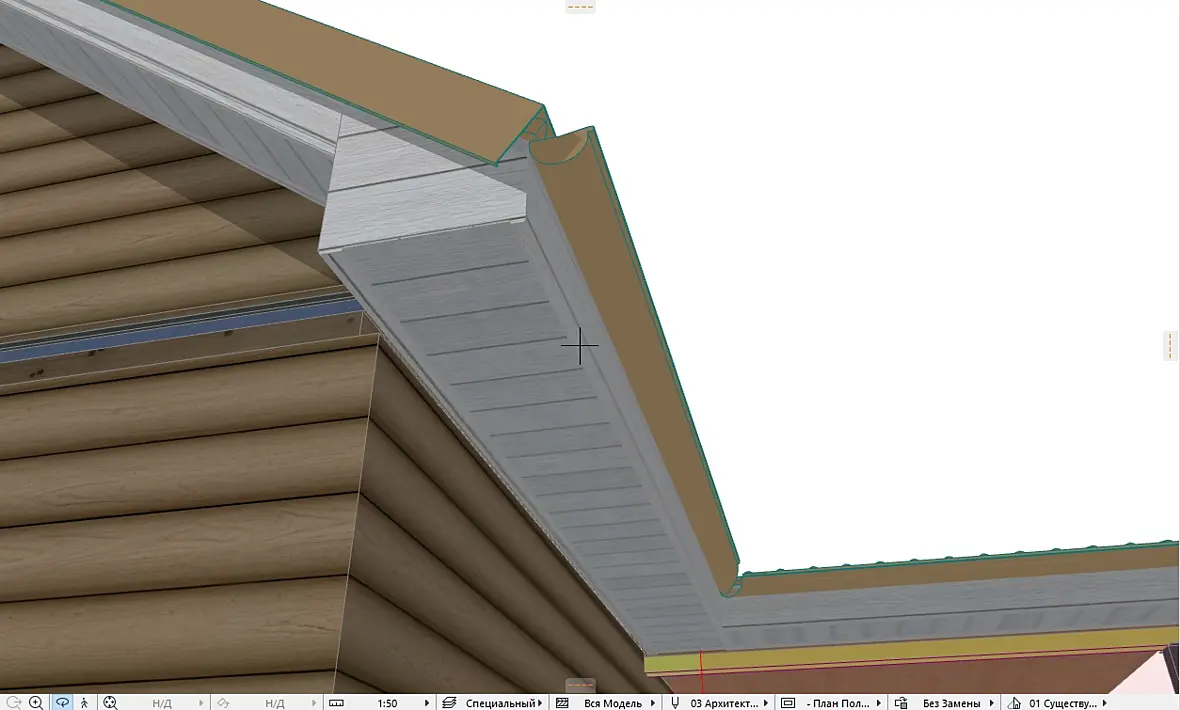

Я сделал параметрический профиль и элементом балка, по периметру подшил крышу. Все что от крыши торчало с низу, подрезал этим же элементом.
