масштабирование размерных линий.

Подскажите , как проще и правильнее масштабировать размерные линии. Есть чертеж, нужно его уменьшить, чтобы все размерные линии и сами написанные размеры остались.

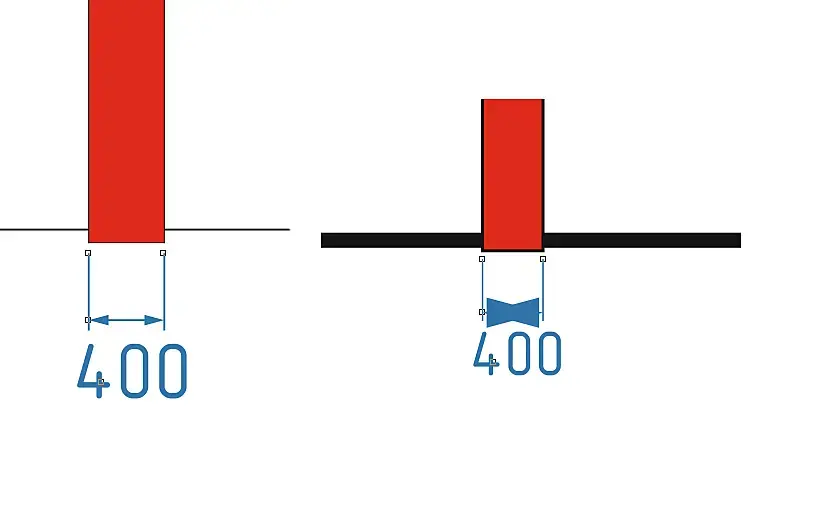

Делаю так. "Найти объекты" - Линейные размеры-преобразую всё в кривые. Далее F12 - масштабировать с объектом. Но после масштабирования стрелки всё равно становятся намного больше. Приходится их выделять до масштабирования каждую и переводить в объект.

Как выделить и перевести сразу всё в объекты? Может такой способ есть?

При этом же видно что абрисы все равно увеличиваются.

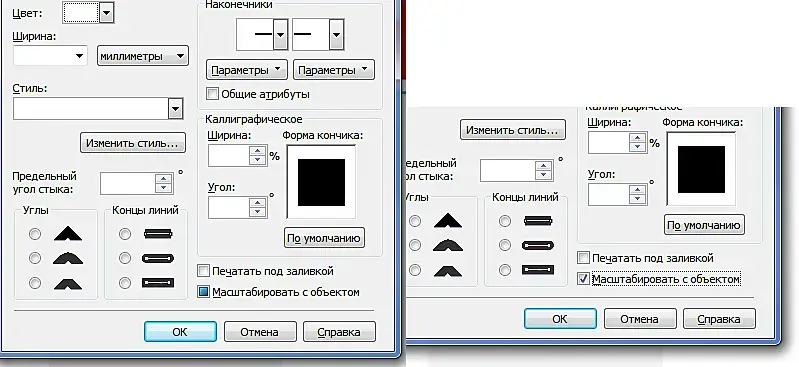

Возможно особенности Корела х6. Но сначала в масштабировать с объектом стоит квадрат, нажимаю он убирается, нажимаю ещё становится галочка. Тогда все абрисы нормально масштабируются. Но стрелки по прежнему большие.

Конвертируете всё в кривые > ставите Масштабировать с объектом > после уменьшения, нужно будет поменять только свойства стрелочек. Можно сразу всех объектов.

Или как вариант сделать PDF нужного размера, а потом импортнуть.

Так вот в целом проблема и заключается на данный момент каждую стрелочку (Наконечник) изменять свойства. Если только с самого начала, так же найти все размерные линии и свойствах заранее задать размер меньше. Но наугад.

Наконечники не масштабируются

Стрелочки не масштабируются, да

Потому и предлагаю напечатать в PDF нужно размера, а потом просто импортнуть

Ясно. Так и буду делать тогда) Благодарю. )

Прежде всего нужно вспоминать чертежную графику.

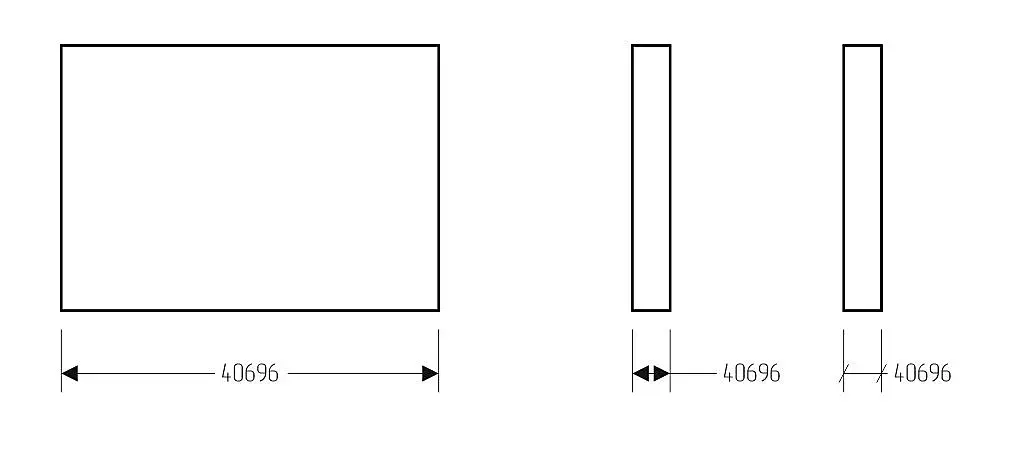

Стрелочки - для деталей, для масштаба до 1:5 примерно. Для архитектурной графики стрелочки не подходят, нужны засечки.

Далее необходимо учитывать расположение данных размеров по отношению к самим линиям, не обязательно по центру.

Если размеры начинают кучковаться, то чертим узел, в удобном для прочтения масштабе.

может так получиться, что ни линий, ни стрелочек, ни размеров уже не прочитать. Все чертится по ситуации, чтобы на печать отправлялся красивый читабельный лист.

после PDF возможно всякое. Вес линий после такого импорта иногда еле заметен

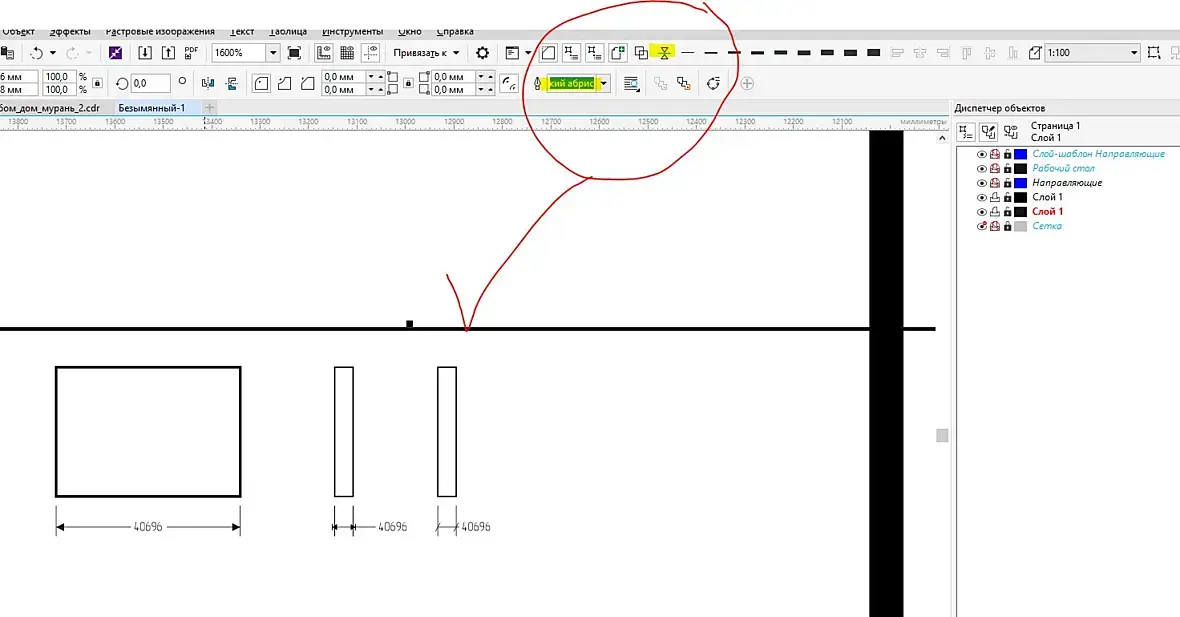

выделенная линия - сверхтонкий абрис. А масштабированное изображение имеет еще более тонкие линии.

Автор не спросил главное.

Чтобы менять параметры сразу нескольких размеров, надо это делать в диспетчере свойств объека.
