Не могу прочитать чертеж

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
sara134
Активность: 8
На сайте c 09.03.2018
Сообщений: 30

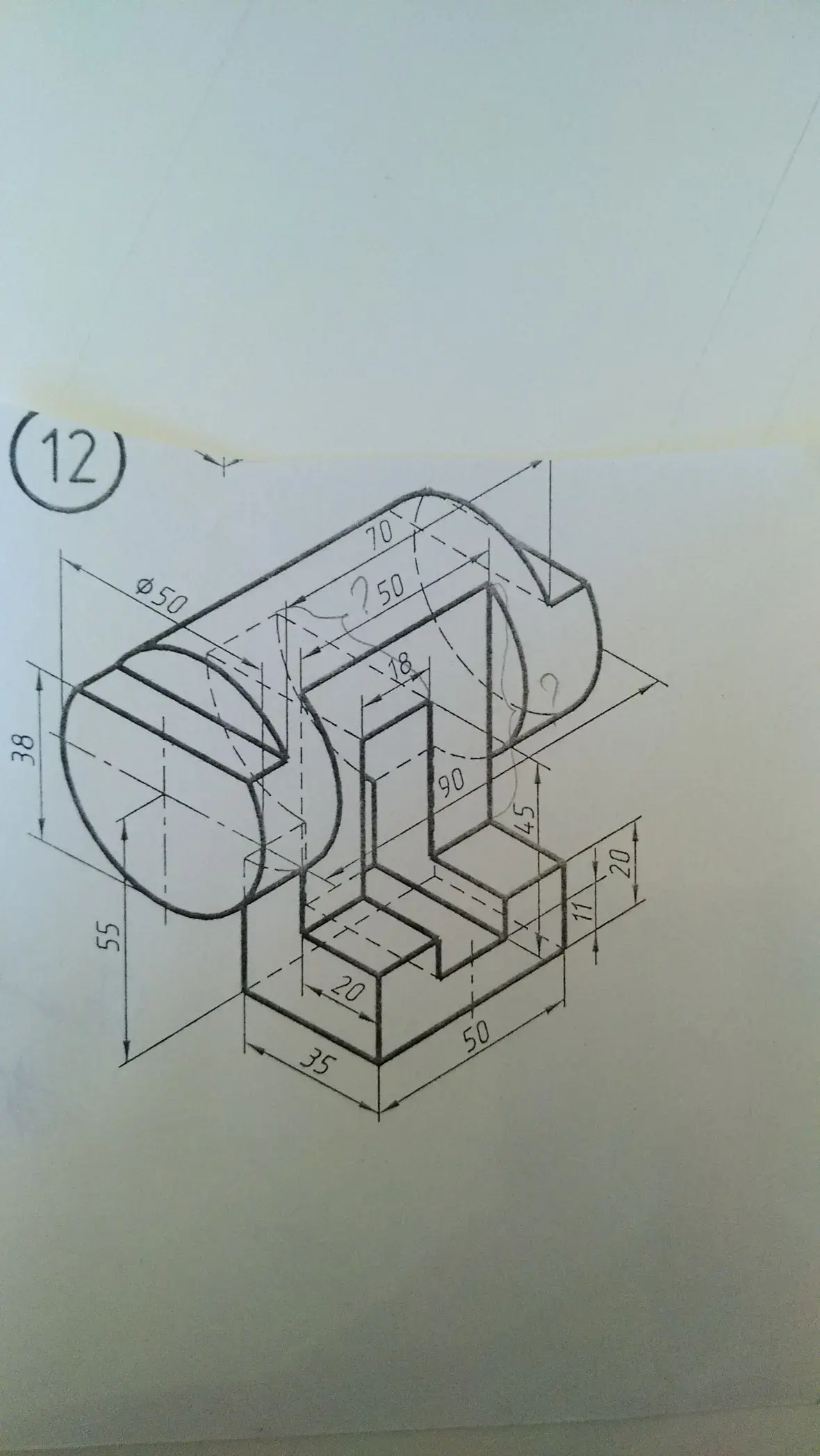

деталь мелкая но там где невидамаб сторона или размеры не указаны или  я туплю

Вставить имя в ответ
Перейти в профиль
Yehat
Активность: 37615
На сайте c 14.06.2012
Сообщений: 15445
Москва
Нормальный чертёж. Всё понятно. Прямоугольный вырез на ту сторону идёт, насквозь.
Вставить имя в ответ
Перейти в профиль
Crooked
Активность: 2906
На сайте c 21.04.2009
Сообщений: 1226
Ангарск

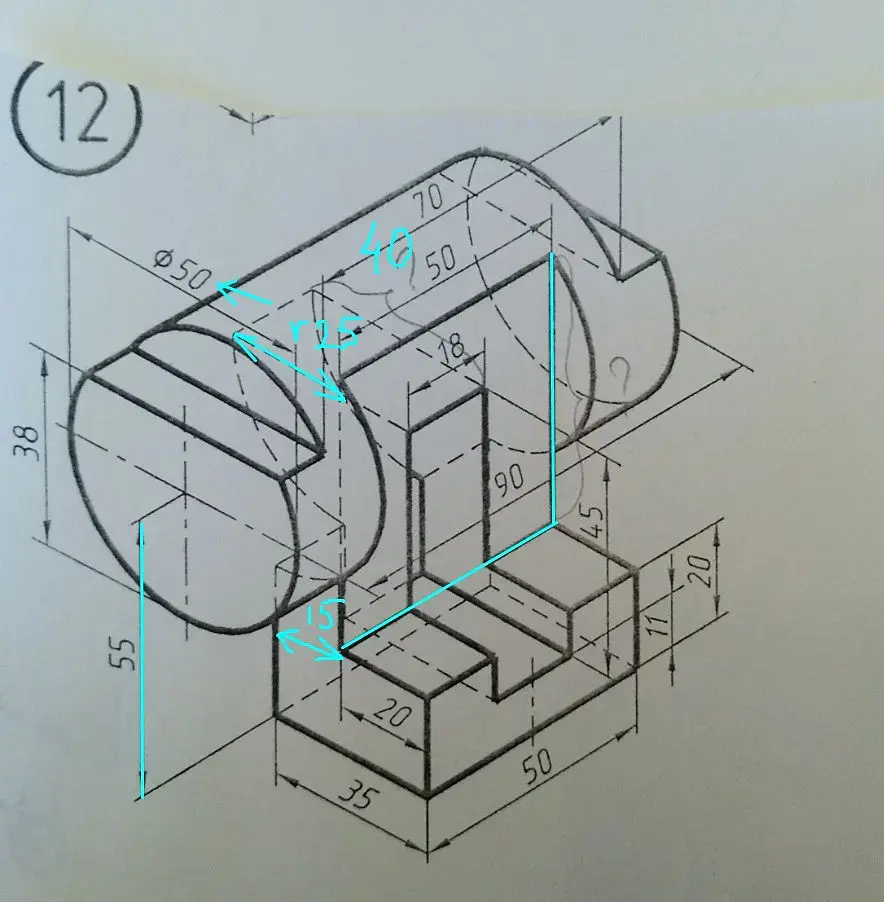

У вас есть центральная ось, от неё идут размеры внизу 35 основание и 20, значит размер вертикальной части 15. Где первый вопрос наверху, это радиус 25+15=40, а второй вопрос, где по вертикали, это 15 от оси и до края окружности вверх.

Объяснил, как смог. Вам вообще эти размеры не нужны, где у вас вопросительные знаки стоят.

Вставить имя в ответ
Перейти в профиль
larrs
Активность: 4132
На сайте c 23.05.2011
Сообщений: 4843
Цитата Yehat:
Нормальный чертёж.

это халамидник делал какой то, за такой "черт еж" тубусом надо по лбу дать

Вставить имя в ответ
Перейти в профиль
ElizabethBess
Активность: 3469
На сайте c 16.12.2012
Сообщений: 197
Moscow
а зачем нужны эти размеры? есть другие, по ним стройте и все. Ну или высчитать, если прям принципиально
Вставить имя в ответ
Перейти в профиль
Predator84
Активность: 6618
На сайте c 20.04.2010
Сообщений: 2355
UA
чертеж не выходит за рамки школьного курса черчения за 7й класс, куда катится этот гугломир))
Вставить имя в ответ
Перейти в профиль
xbuf
Активность: 716
На сайте c 20.12.2011
Сообщений: 514

погуглите "как читать чертеж

там ведь все просто, видимо у вас нет даже базовых навыков в этом деле

Вставить имя в ответ
Перейти в профиль
sagava
Активность: 6676
На сайте c 26.09.2006
Сообщений: 5194
Белокаменная
sara134 эти размеры, которые вы обозначили, получаются по построению.
Вставить имя в ответ
Перейти в профиль
BETEPOK
Активность: 5613
На сайте c 05.12.2009
Сообщений: 1292
Краснодар


Шантаж

Дата выдачи:
06.08.2024 17:58:08


Пожизненный бан

В помощьhttps://alleng.org/d/add/cher001.htm
