Некорректно работает модификатор symmetry

Автор
Сообщение
На сайте c 16.04.2008
Сообщений: 3551
Сочи

Доброго времени суток.

Имеем 3d max 2012х64 со всеми фиксами и паками, работал отлично. Теперь, когда применяем модификатор symmetry, он добавляет дополнительные точки. На любых объектах, под любым углом, с любым значением threshold. Никогда такого не было. Всё остальное работает нормально. Перезапуск не помог. win 7x64

На примере обычный box:

На сайте c 09.09.2007
Сообщений: 631
Красноярск

Интересно..если честно даже никогда с боксом такое не проделывал..но, пробовал в 2012 без всяких SP. И в 2010 стоит только sp 1..результат такой же как у вас на скрине..создает точку на ребре..

Но ,заметил одну особенность если бокс конвертнуть Editable Poly до применения модификатора Symmetry.."паразитных" вертексов больше не будет..

На сайте c 16.04.2008
Сообщений: 3551
Сочи

chera06

Реально работает... Невероятно. Неужели я, проработав в максе несколько лет, использовал symmetry только вместе с poly?... Я отказываюсь верить. Спасибо!

На сайте c 09.09.2007
Сообщений: 631
Красноярск
Ну в основном так и бывает))..когда что то моделим  любую форму с которой начинаешь сплайн или плайн..потом конвретим в  Poli вот и не приходилось замечать))) Я сам в шоке)) впервые такое увидел))
На сайте c 11.06.2014
Сообщений: 3

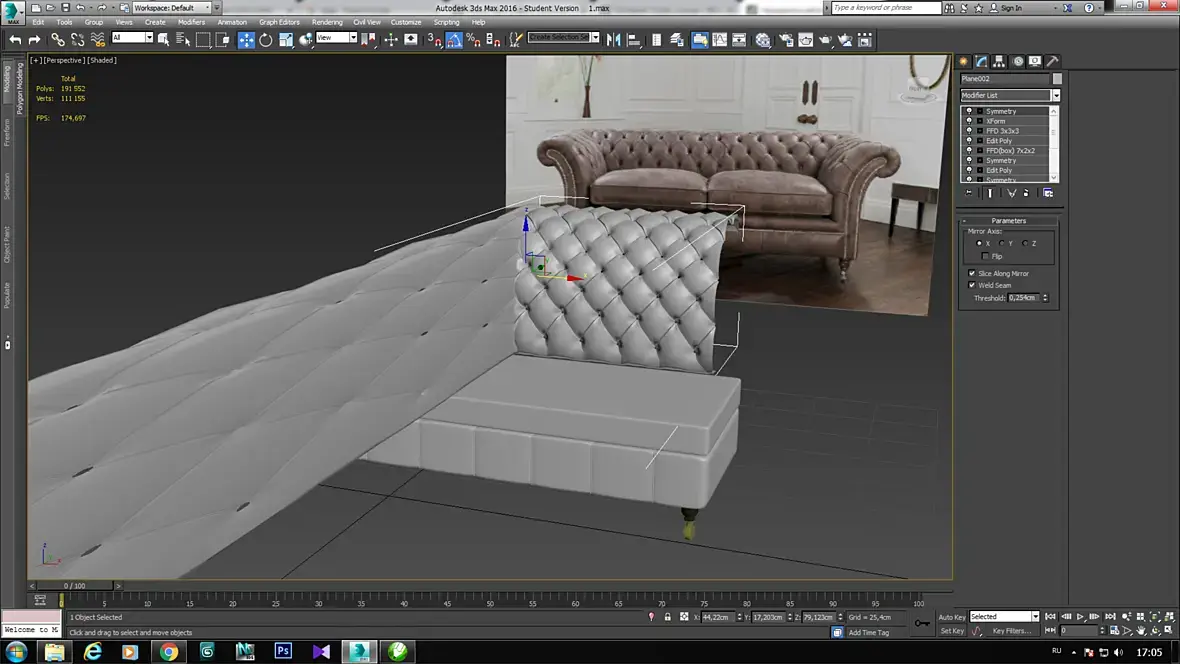

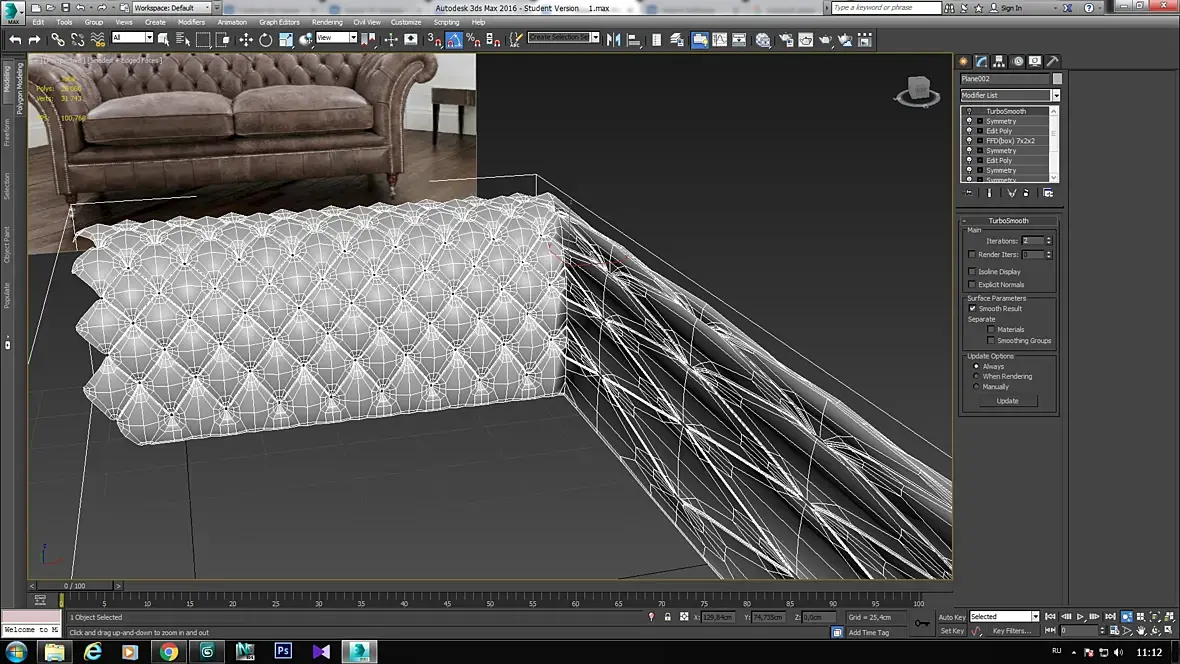

Здравствуйте, у меня такая проблема с фодификатором симметрия, при моделировании дивана нужно сделать через симметрию подлокотник, повернуть симметрию на 45 градусов при повороте она просто расплющивается. Но помню что раньше это корректно работало 2016 макс есть версия 2010 там тоже самое

На сайте c 20.02.2017
Сообщений: 1469
Ижевск
b_serega_reset x-form накиньте перед симметри
На сайте c 11.06.2014
Сообщений: 3
Mirfen проблема осталась

На сайте c 16.04.2008
Сообщений: 3551
Сочи
Первый раз вижу, чтоб так работал symmetry. Скиньте сюда объект, 2014 версия. Можете его оптимизировать, если боитесь кражи.
На сайте c 27.04.2016
Сообщений: 2236
Цитата b_serega_:
Mirfen проблема осталась

Скалапсить придется, потом уже симметри

На сайте c 20.02.2017
Сообщений: 1469
Ижевск
Цитата Zolty:
Скалапсить придется, потом уже симметри

Да, тоже вариант. Я бы скопировал или даже сделал копию при помощи Snapshot, потом коллапс олл, потом симметри.

На сайте c 11.06.2014
Сообщений: 3
Mirfen всё решил проблему, на другом форуме подсказали, создал бокс перевёл в поли и к нему атачил геометрию после удалил бокс и всё нормально заработало

На сайте c 26.03.2008
Сообщений: 1286
Цитата b_serega_:
оздал бокс перевёл в поли и к нему атачил геометрию

Можно и так. Но Mirfen прав, корректнее было бы сделать Reset XForm. Это не модификатор XForm, который вы накинули на объект. Reset XForm находится в панели Utilities, там, где молоток нарисован.

На сайте c 13.06.2015
Сообщений: 918
Ukraine, Kyiv

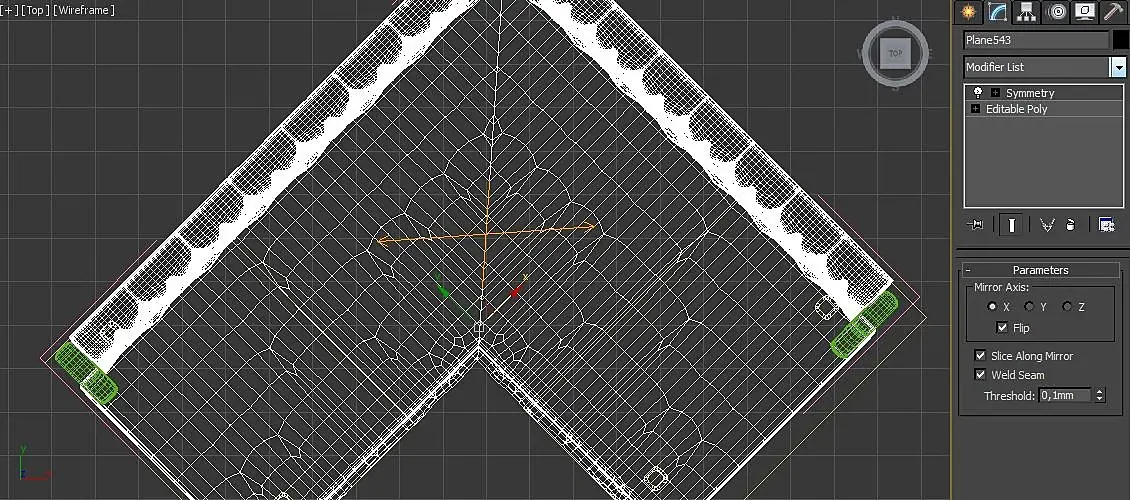

Всем привет. Почему то симметрия не перпендикулярна, и при использовании модификатора диван получается разной шириной. Может кто знает почему так?

На сайте c 03.07.2016
Сообщений: 359

freys2011

Symmetry так же как и Make Planar применяется по локальным координатам. Т. е. сейчас у вас локальные координаты не совпадают с координатами вьюпорта. Либо вы разворачиваете свой объект так, чтобы оси совпадали. Либо делаете перед симметрией Reset XForm (Reset Transform). Но, внимание, произойдёт сброс локальных осей к осям вьюпорта.

На сайте c 13.06.2015
Сообщений: 918
Ukraine, Kyiv
Цитата Mittya:

freys2011

Symmetry так же как и Make Planar применяется по локальным координатам. Т. е. сейчас у вас локальные координаты не совпадают с координатами вьюпорта. Либо вы разворачиваете свой объект так, чтобы оси совпадали. Либо делаете перед симметрией Reset XForm (Reset Transform). Но, внимание, произойдёт сброс локальных осей к осям вьюпорта.

Прнименял иксформ модификатор и колапсил всё равно не помогает. Этот скриншот кстати после этого модификатора сделан.

На сайте c 03.07.2016
Сообщений: 359
Цитата freys2011:
Прнименял иксформ модификатор и колапсил всё равно не помогает. Этот скриншот кстати после этого модификатора сделан.

Не модификатор XForm, а утилита Reset XForm.

На сайте c 13.06.2015
Сообщений: 918
Ukraine, Kyiv
Цитата Mittya:
Цитата freys2011:
Прнименял иксформ модификатор и колапсил всё равно не помогает. Этот скриншот кстати после этого модификатора сделан.

Не модификатор XForm, а утилита Reset XForm.

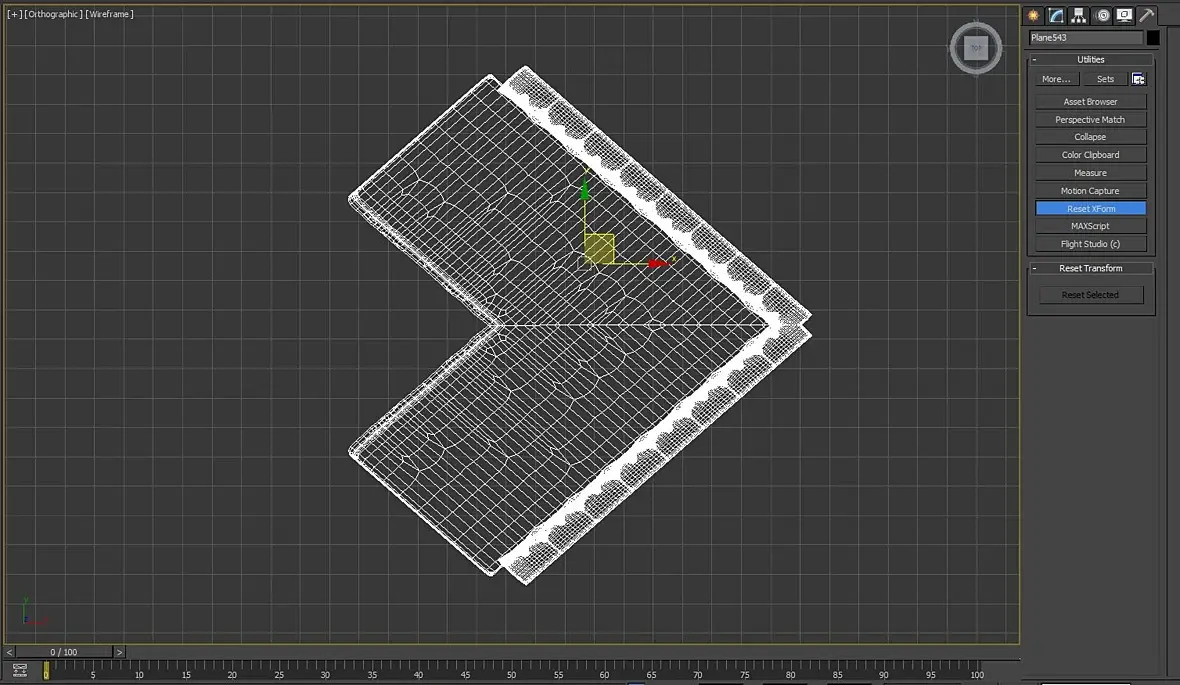

Она почему, то не активна. Я про кнопку ResetSelected

На сайте c 03.07.2016
Сообщений: 359
Цитата freys2011:
Она почему, то не активна. Я про кнопку ResetSelected

Сначала выделите объект, и кнопка станет активной.

На сайте c 28.09.2006
Сообщений: 3864
Москва / Дубай

Просто диван отскейлен по оси X. Сбрось скейл на 100, а потом отскейль диван в режиме подобъекта.

Ну либо, как и писали выше, сделай резет-икс-форм, только предварительно поверни диван параллельно глобальным осям

На сайте c 13.06.2015
Сообщений: 918
Ukraine, Kyiv

Цитата Mittya:
Цитата freys2011:
Она почему, то не активна. Я про кнопку ResetSelected

Сначала выделите объект, и кнопка станет активной.

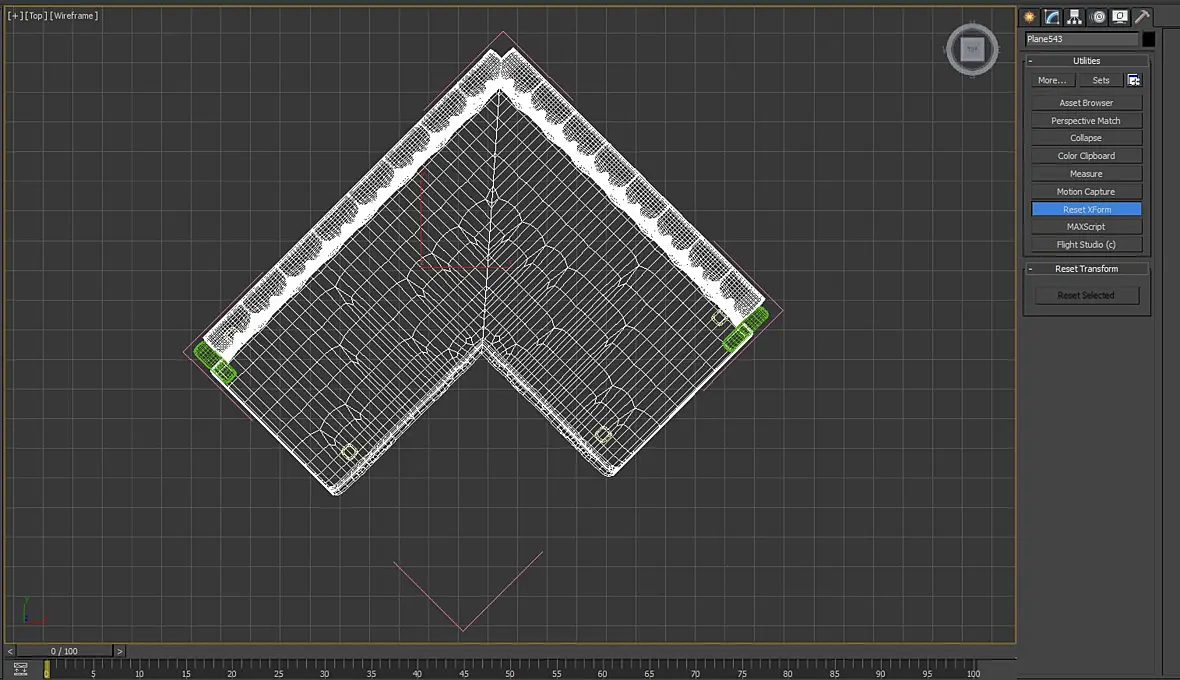

Не активен Reset Selected

Цитата Spark:

Просто диван отскейлен по оси X. Сбрось скейл на 100, а потом отскейль диван в режиме подобъекта.

Ну либо, как и писали выше, сделай резет-икс-форм, только предварительно поверни диван параллельно глобальным осям

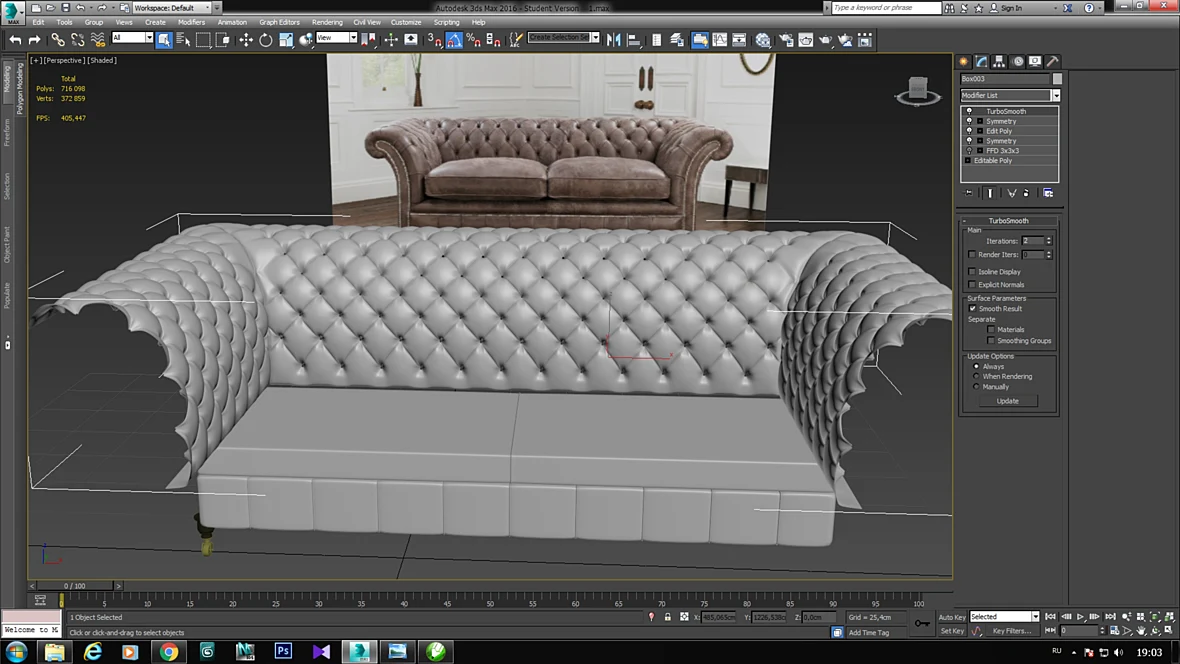

Повернул диван, как посоветовал, если в группе с ножками ворочаю, то с диваном всё хорошо, а когда отдельно эту выделенную часть, то диван выворачивает прям. Углы уже не 90 градусов. Демон какой-то вселился наверно, помогите плииз :)
