Уважаемые профессионалы, можно ли в Архикад (20) посчитать общую площадь всех штриховок? Выделяю штриховки, ставлю галочку "Показывать площадь", но она отображается только для каждой отдельной штриховки. А как найти общую? Не складывать же на калькуляторе?
Не знаю появилось ли что-то в 20 архикаде, но в подобной ситуации в 15 считала через копирование в эксель инфы о выделенных элементах (штриховках) с панели "информация об элементе", потом с помощью инструмента текст по столбцам в нем отсекала чисто цифры и дальше автоматизированно сумировала.Если не штриховки, а скажем перекрытия, то проще через встроенные архикадоские каталоги считать
На сайте c 10.01.2017
Сообщений: 28
Санкт-Петербург
Всеми спасибо, решила таким способом:
Скопировала штриховки на новый раб.лист, выделила все, выполнила Консолидацию штриховки. Таким образом получилась единая штриховка, и площадь теперь отображается для неё одной в целом. Совпало с тем, что посчитала на калькуляторе))
Каталоги элементов использую, но штриховки это считать не дает, для перекрытий, стен и т.п за милую душу, но не 2d элементы. Справку еще посмотрю, но там выборки даже нет штриховки
На сайте c 26.09.2006
Сообщений: 5206
Белокаменная
Цитата Stormi-artist:
Каталоги элементов использую, но штриховки это считать не дает, для перекрытий, стен и т.п за милую душу, но не 2d элементы. Справку еще посмотрю, но там выборки даже нет штриховки
а как на развертке посчитать таким способом штриховку. критерии поиска сделал верно. на плане через каталоги получилось. Метод хороший. На развертках не могу сделать.
Второй способ более цивильный в виде таблиц, но нужно настроить. Меню Документ-->Каталоги и Сметы--> Каталоги-->Параметры Схемы...
На сайте c 26.09.2006
Сообщений: 5206
Белокаменная
Цитата gorod:
а как на развертке посчитать таким способом штриховку. критерии поиска сделал верно. на плане через каталоги получилось. Метод хороший. На развертках не могу сделать.
К сожалению на развертках не работает.
Думаю легче всего, через зоны, считать площадь материалов.
Думаю легче всего, через зоны, считать площадь материалов.
Если стена не прямая, зона не считает поверхность. Стена 2 на 3 в высоту - 6 кв.м. считает. Все правильно. А если сделать короб 2 на 1 в высоту, глубиной 0,5, примыкающий к этой же стене - то должно получиться 6+1 (торец) = 7 кв.м. А получается 9 или 10. Не понимаю...
На сайте c 26.09.2006
Сообщений: 5206
Белокаменная
Цитата gorod:
Если стена не прямая, зона не считает поверхность. Стена 2 на 3 в высоту - 6 кв.м. считает. Все правильно. А если сделать короб 2 на 1 в высоту, глубиной 0,5, примыкающий к этой же стене - то должно получиться 6+1 (торец) = 7 кв.м. А получается 9 или 10. Не понимаю...
Так на пальцах трудно понять что вы говорите. Если есть возможность выложите файл посмотрим.

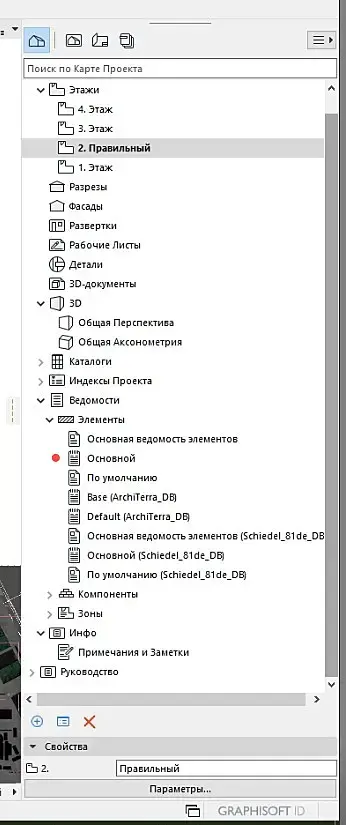

Здравствуйте, если еще актуально - выделяете все штриховки, сумму площадей которых нужно найти, затем идете карта проекта-ведомости-элементы-основной-в конце таблицы будет сумма выделенных штриховок
