Отвод и подвод воды от / к сантехнике.

 Здравствуйте.)  Делюсь опытом ) .

Может, для кого-то окажется полезным.  На эталон не претендую,скорее хочется где-то в одном месте иметь стационарную шпоргалку для чертежей.) На сайте искала - не нашла. Цель написание сего -выяснить на какой высоте сантехникам выводить канализационный слив и подводить воду.

Предыстория: На чертежах по сантехнике всегда указывала только привязки к центру сантехники , габариты самой сантехники и на какой высоте должны быть раковины ,ванные, иногда смесители,,если что-то специфическое,- подавала тех.характеристики самой единицы, и всегда этого было достаточно... до текущего объекта. Тут подала тех. характеристики всех элементов санузлов , привязки к центрам и этого оказалось не достаточно. Вопросы у сантехников следуюющие: Где выводить воду для умывальников (высота, и размер между  холодной,горячей, на какой высоте выводить слив (при наличии тех характеристик сифонов) где выводить подачу воды в бачок унитаза(при наличии фотографий унитаза сзади и  с отверстием в бачок и приложеной рулеткой),где подачу воды  для душа и т.д. все абсолютно точки ).Ну, думаю, на будущее  надо разобраться в вопросе.Вот ,собственно , и пишу.

Рассматриваю  расположение сантехнических выводов к таким  сантех.приборам : 1) умывальники, 2 )унитазы,3)души,4) смесители над ванной.5) стиральные машинки. Специализированные вещи не рассматриваю (для  детей, или людей с ограниченными возможностями). Только средне статистические варианты. )Для  начала с ними  бы разобраться. )

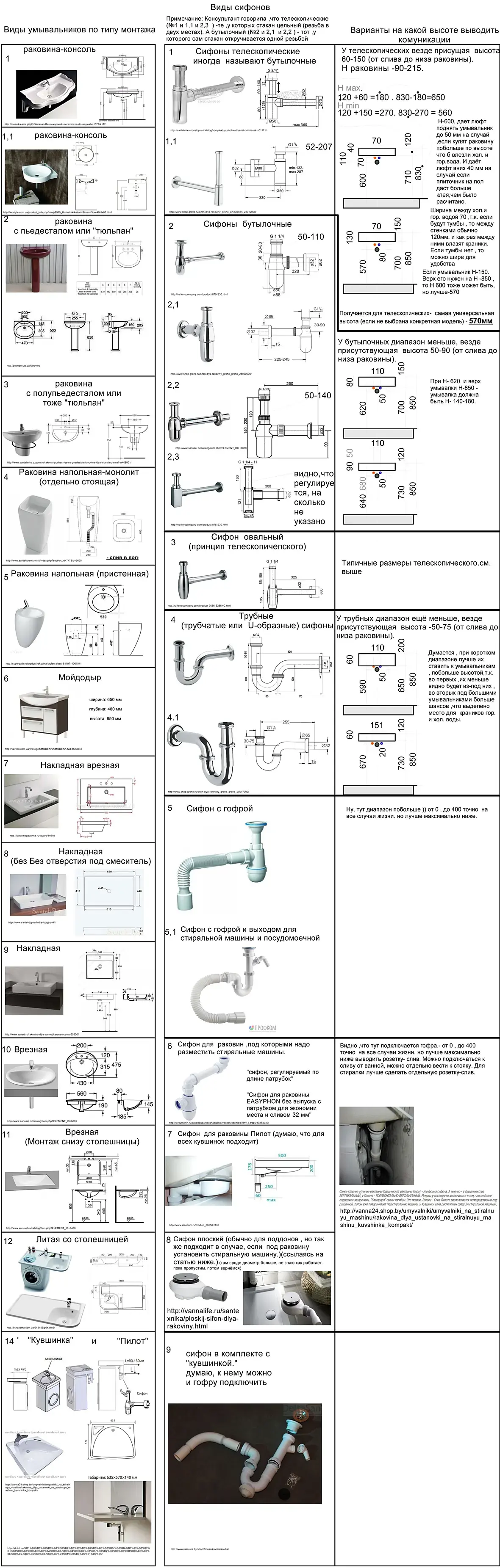

1)  Начну с подключения  умывальников. Отправной точкой для вычисления расположения отвода и подвода воды является высота верхней части бортика. Она может быть - от 813 до 1092.   (исходя изhttp://tacia-designe.ru/ustanovka-rakoviny.html  )(у Нойферта и Неффа нашла только одну высоту -800мм. не заострено там внимание на этом)  Я всегда делаю 830-840 если  заказчики не выше 175 см. (не ниже 160),и 850-860мм если выше.  Если будет зак 200 см , то сделаю -Н-900мм. В идеале -мерить высоту  логтей заказчиков )) и отнимать 5-8 см и получать высоту умывальника. Ниже свела всё в таблицу для удобства , какие есть варианты умывальников , т.к. далеко не всегда в тех.характеристиках есть рекомендуемые высоты подключения, какие есть сифоны. И то,что у меня получается по высотам в разных вариантах. Прошу дополнять , что я упустила и делиться своим опятом ).

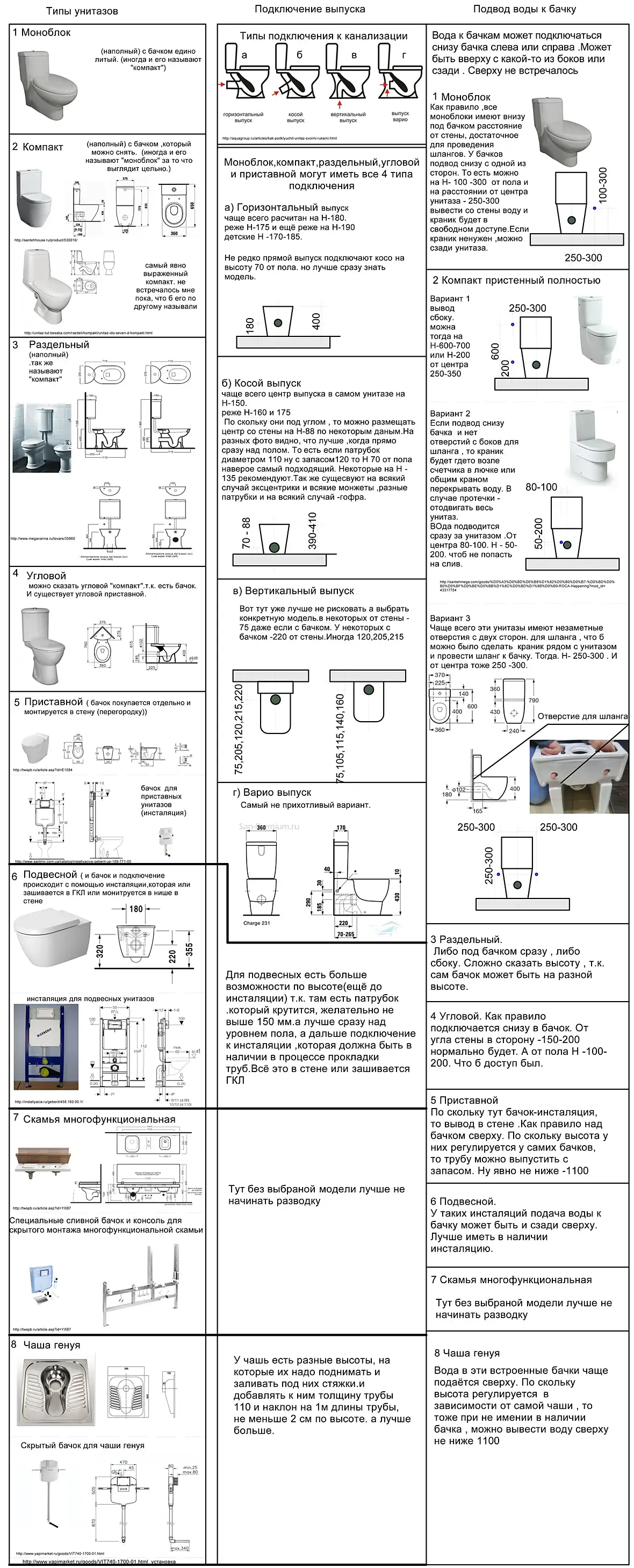

Добралась до унитазов. Какие есть их виды ,как они подключаются. Надеюсь с такой таблицей будет легче понимать что и как и для чертежей и для проектирования. И тут видно будет почему нельзя кнопку слива делать сбоку на визуализациях. ))) В поцессе проектиования главное помнить , что уклон труб должен быть не меньше ,чем на 1 метр длины трубы - 2см по высоте.

Планирую ещё сделать души,смесители над ванной, стиральные машинки. МОжет ещё что-то надо ?

Очень содержательные картинки!

Ждем продолжения, тем более что еще есть бойлеры, радиаторы отопления и трапы

Ух ты! ) Спасибо за отклики ). Кому-то это нужно , тогда будет продолжение )

Я в свое время искал информацию по водоотведению и водоснабжению. И знаю, как трудно найти что-то действительно вразумительное и интересное и сгруппировать всё это вот в такие картинки, какие выложены выше.

Попробую дополнить, тоже думаю, может будет кому интересно:

Сифонами должны оборудоваться все водоприёмники присоединённые к канализации. При этом, в примечании к пункту 16.1. СНиП 2.04.01 –85, разрешается устанавливать один общий сифон для группы умывальников (не более 6 шт.), устанавливаемых в одном помещении, для мойки с несколькими отделениями, а также для группы душевых поддонов. Но при этом не разрешается устанавливать один общий сифон для двух умывальников, расположенных с двух сторон общей стены.

Кстати, между унитазом и стояком запрещено подсоединять водоприёмник.

Сейчас пороюсь в своих записях, может ещё что нибудь найду

.... Да, немножко не в тему, но инетерсно: знал ли кто-нибудь, что через унитаз можно дышать во время пожара?-)

Причем эта идея и прибор (видимо, обычный шланг) - запатентованы

,,Кстати, между унитазом и стояком запрещено подсоединять водоприёмник,, а с чем єто связано,интересно. Не знала об єтом. Стала судорожно вспоминать что там я везде чертила))'. Но пока что логики не улавливаю. Отвод от унитаза ниже в стояке чем от раковин.надо будет уяснить.там же труби обходят друг друга без проблем по идеи. Про унитаз и трубку... прикольно.неприятненько,но жизнь дороже.))     А вот сифон на несколько чашь я таки упустила. Спасибо,что написали. Наверное ,можно прямо в таблицу его и внести для удобства,с вашего разрешения)

Продолжаю пока унитазами-биде , дальше планируются крышки-биде и гидромеханические компакт-биде , и отдельно гигиенические души. Думала это все в одной таблице

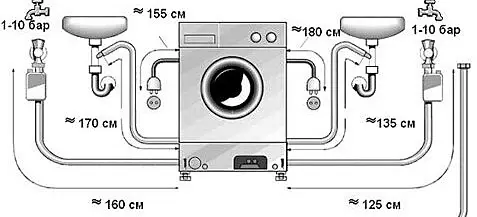

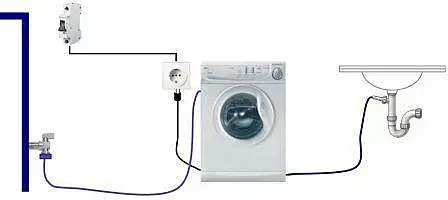

Продолжу. Подключение стиральной машины.

Суть:1)Подключение к сети.  а)Розетка не должна располагаться слишком близко к полу . (Н-300-1100) Расстояние от стиралки в сторону зависит от длины кабеля. 600 от центра машинки - безошибочно.б) очень желательно Поставить на эту розетку отдельный автомат.  в ) Разумеется не размещать розетку под потенциальным местом протечек ,под кранами , под  отводом и подачей воды, а также  вблизи  металлических  труб. А от газовой  трубы не меньше  500 мм.  Заземление -само собой.

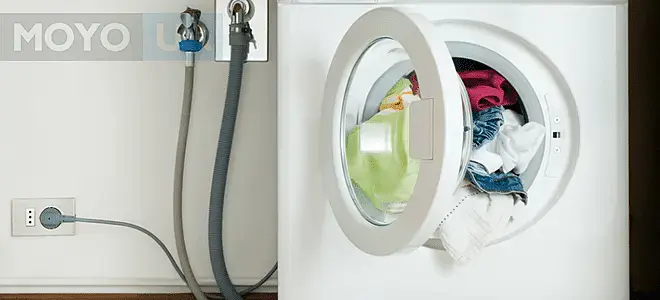

 2) Подключение к воде. а)  Расстояние от машинки ограничивается длинной шланга .(400-600 от центра безошибочно ) . Высота значения не имеет (не больше длинны шланга и не внатяг) .  б) желательно на вход поставить фильтр. в) необходимо на вход  установить свой  кран для перекрытия воды.

Часто в инструкциях пишут  , что после каждой стирки кран надо перекрывать . Так понимаю ,что связано с давлением . Потому  доступ к крану должен быть всегда. Нельзя располагать сзади машинки.

3) Отвод воды. а) Самое важное- сохранить выход не ниже 550 мм от пола .т.к.  машинка в связи с этим может выдавать ошибку  в значении "не хватает воды" . б ) Традиционно  отводится в тройник к сифону умывальника .  Если  умывальника нет , то можно свой отвод установить прямо в стене .  Важно предусмотреть конструкцию как в сифоне со стоячей водой , что б не  шел воздух в шланг с канализации. Это можно сделать изгибом  шланга.

Картинки взяты с : https://56master.ru/stiralnaya-mashina-avtomat-sovety/193-vliyaet-li-na-garantiyu-samostoyatelnaya-ustanovka-stiralnoy-mashiny.html  ,http://dovidkam.com/remont/kanalizatsiya/pidklyuchennya-pralno%D1%97-mashini-do- kanalizaci%D1%97-i-vodoprovodu-svo%D1%97mi-rukami.html  http://san-sanych.in.ua/santehnik/podkl_stiralki.html   Еще дополню.

Посудомоечные машины , как и стиральные требуют , что б во время простоя вода была перекрыта краном на входе. По этой причине в инструкциях сказано , что б обеспечить доступ к тому крану . и потому нельзя его монтировать сзади  техники , только в быстром доступе. Рядом.

А можно перезалить изображения??

Можно)
