Пирог отделки вагонкой влажного помещения.

Уважаемые форумчане, нигде не могу найти схему пирога отделки в ванной комнате.

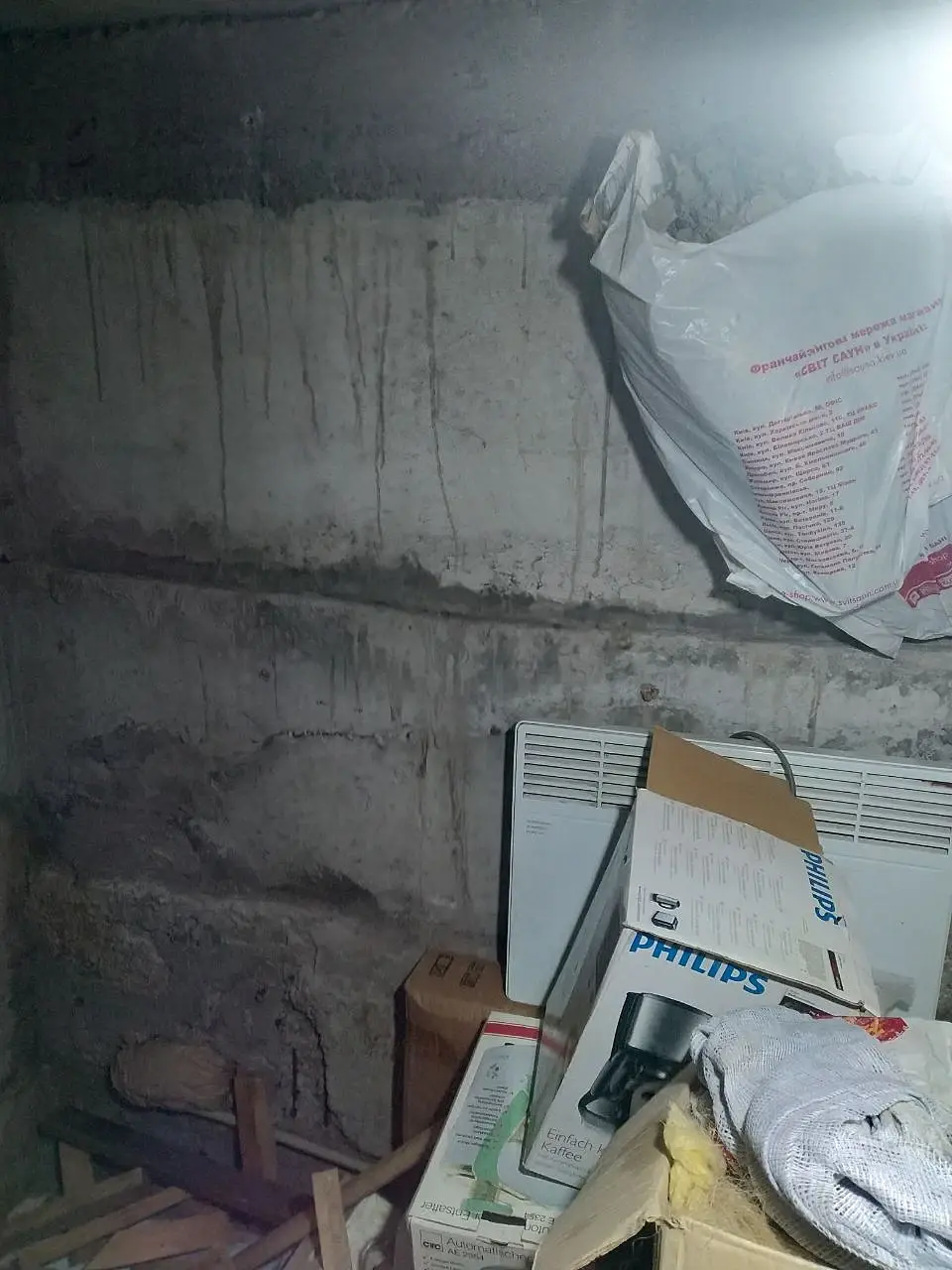

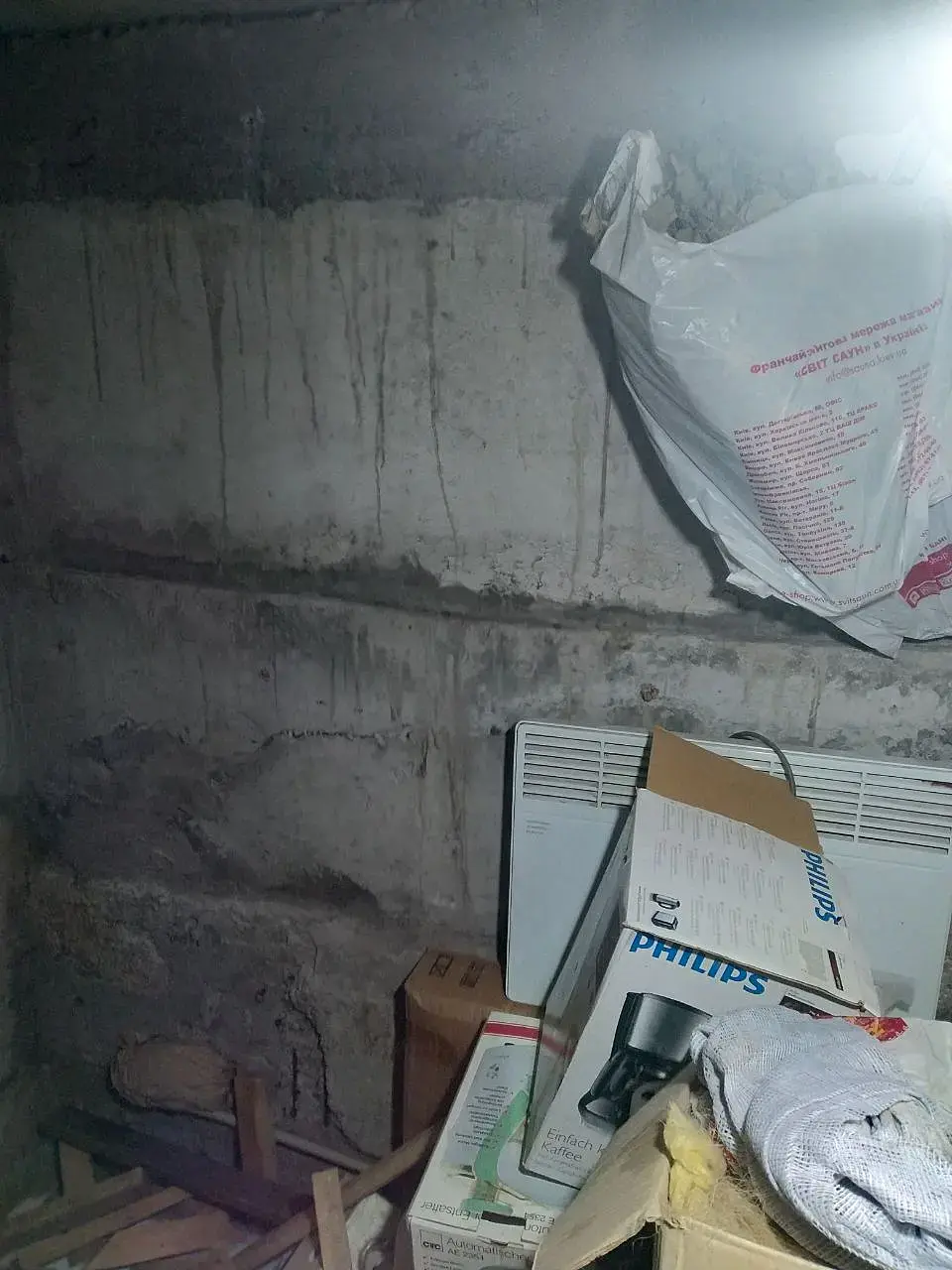

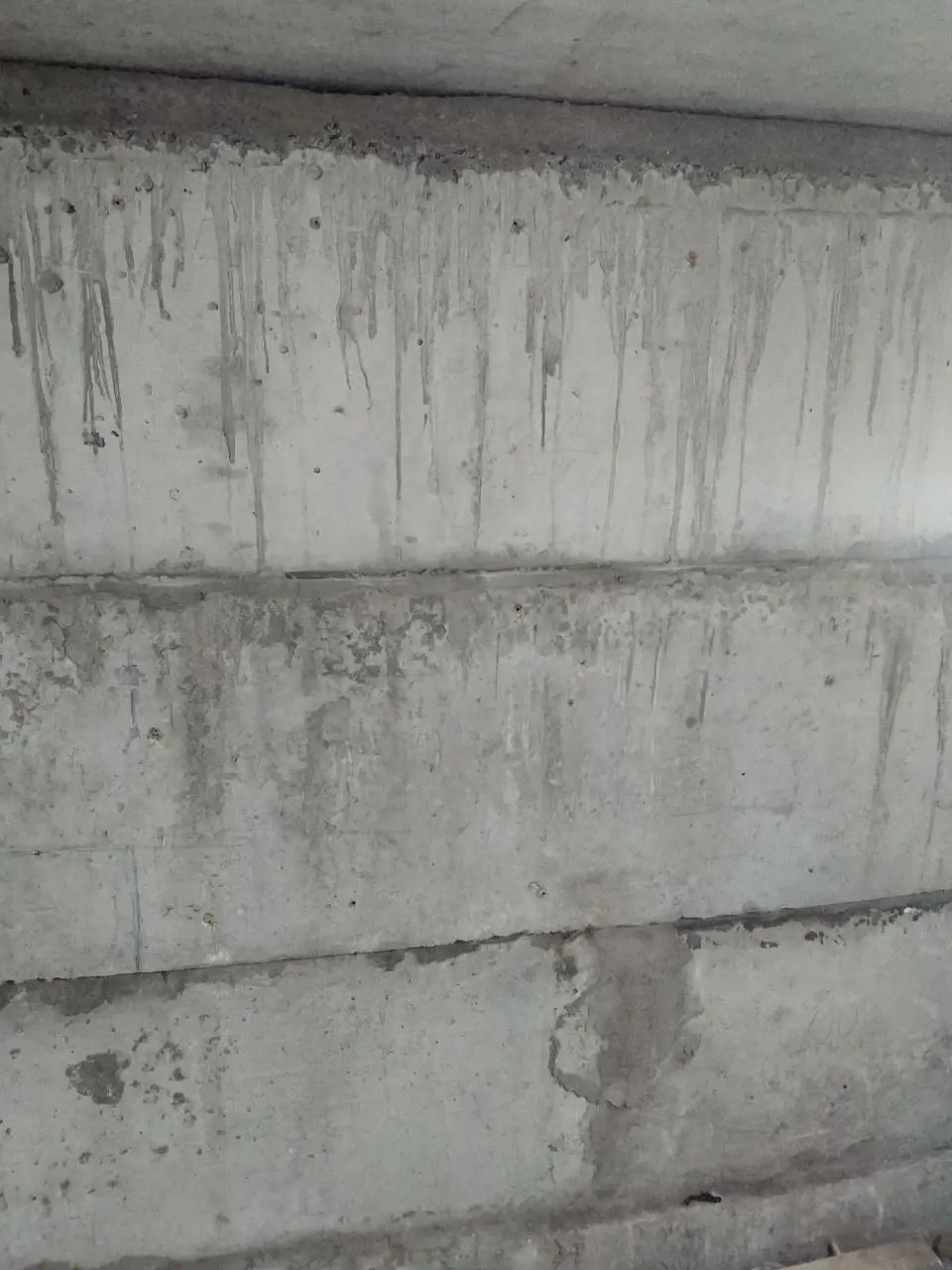

Заказчик хочет в подвальном помещении сделать что то между сауной и ванной, стены там кривые, но то выровнять понятно. Не могу найти схему самой последовательности слоёв и размеров этих слоёв. Может кто знает где найти такие схемки можно?

Поддержу предыдущий коммент - лучше обратиться к профессионалам.
А так, когда я делал себе капремонт, понаслушался профессионалов обо всем, но как оказалось - лучше, чем каталоги, семинары и сайты производителя материалов нет ничего, то есть на сайте knauf есть все, что может потребоваться в ситуациях, где используется продукция бренда и там все виды применения разработаны самим производителем, а не мастером "я так тыщу раз делал и никто не жаловался". Определитесь с материаломи и начните шерстить сайты производителей, некоторые производители смесей для оштукатуривания тоже могут показывать, как их растворы можно применять и где, как выстраивается пирог.

хотя бы на Forumhouse для начала зайти и посмотреть соответствующие темы.

Уж как минимум точное назначение помещения нужно знать, желаемые чистовые материалы. От этого уже плясать.
Т.к. помещение подвальное - не затапливает ли его.
Наличие вентиляции.
Куча изначальных вопросов у вас должно быть, а то действительно таких пирогов насоветуют, а потом такой торт получится)

Помещение незатопляемое, вентиляцию тоже еще надо будет спроектировать. Человек хочет получить помещение с душем и инфракрасной кабиной, обшитое вагонкой. И хочет получить размеры с чистовой отделкой вагонки. Вот и вопрос в пироге этой вагонки. Нахожу только саму систему крепления, без гидроизоляции и тп

Спасибо)

В парилке:

Утеплитель 50мм минимум, фольгированная пароизоляция, с проклейкой шфов фольгированным скотчем, дальше обрешетка и вагонка. На полу гидроизоляция с заходом на стены мм 150.

Если помещение парной и ванной разные, то перегородку минимум 100мм утеплить между ними, лучше 150мм.

В ванной:

примерно тоже, только вместо пароизоляции влагостойкий гипсокартон (или аквапанели) в два слоя с перехлестом, гидроизоляция, плитка в зоне душа, вагонка по остальным стенам.

Под вагонку обрешетка с 50мм утеплитель, пароизоляция обычная с проклейкой швов или на бутилкаучуковой ленте. Обрешетка и вагонка

Пол также.

Спасибо большое

Инфракрасная кабина не подразумевает повышенной влажности (на ИК-маты или рефлекторы не поливают водой), поэтому особой гидроизоляции внутри кабины не требуется. Другое дело фольга (лучше на бумажной основе, чтоб не шуршала при каждом открытии дверей) - она обеспечивает дополнительную теплоизоляцию за счет отражения инфракрасных волн.

Одним из важных моментов при монтаже саун (о котором знают даже не все банные монтажники) является то, что каркас сауны не должен жестко крепиться к капитальным стенам. Сауна должна иметь возможность как бы "скользить" вдоль стен при деформации её каркаса.

В общем и целом каркас имеет структуру:

Основная обрешетка - калиброванный брус 50х40, с шагом 600 мм (под размер утеплителя)

Утеплитель, который закладывается между брусками обрешетки: 50 мм для стен и 100 мм для потолка. ВАЖНО! У нормальных производителей существуют отдельные линейки утеплителя специально для саун!

Слой фольги на бумажной основе. Швы проклеиваются фольгированным скотчем.

Слой контробрешетки, перпендикулярной основному каркасу. Достаточно нарезать из вагонки (8-12  мм толщиной). Прижимает собой фольгу. с шагом 500-600 мм. Кроме жесткости, обеспечивает дополнительную циркуляцию воздуха  с обратной стороны вагонки

Вагонка. Как правило шьётся по горизонтали шипом кверху (чтоб вода в случае её попадания на стены не затекала в пазы). Пришивается скрытыми шпильками. на всех видимых поверхностях не должно быть никаких видимых шляпок гвоздей или саморезов - чревато ожогом!

Если ИК-излучатели имеют форму рефлекторов (в объёмном металлическом корпусе) - необходимо продумать сзади между деревянным каркасом и излучателем хотя бы 50 мм воздушного зазор в качестве дополнительной теплоизоляции.

Полы не требуют отдельной подготовки. Просто плитка. А сверху монтируется съёмная напольная решетка из досок полога (24-26 мм толщиной).

Хорошо бы предусмотреть вытяжной канал из расчета тяги 4 объёма парилки в час (притока для таких саун обычно достаточно под стеклянной дверью)
