Плавное сглаживание округлых форм с большой плотностью

Автор
Сообщение
На сайте c 24.01.2019
Сообщений: 32
Novosibirsk

Добрый день everybody.

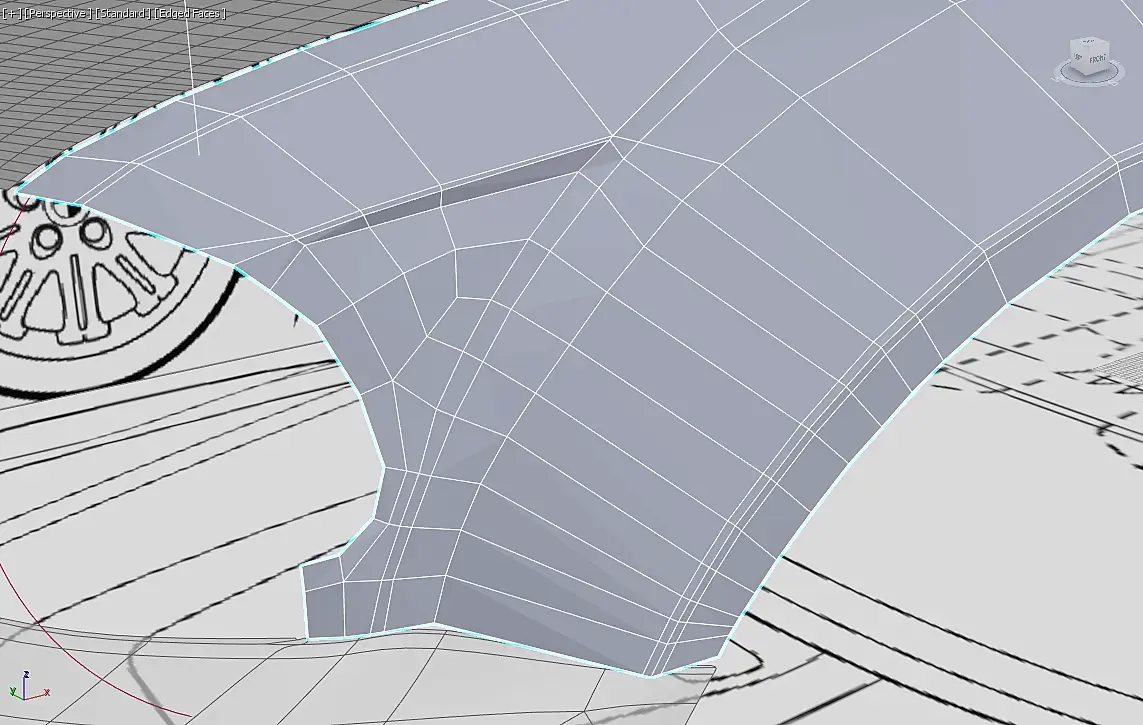

В настоящий момент я моделирую крыло автомобиля. В той области где плотность эджей большая, сглаживание образует волнистость. Могу ли я использовать какие-то способы автоматизации, чтобы выровнить эти точки по окружности? Или мне просто нужно нарисовать сплайн и сделать все руками?

На сайте c 08.08.2009
Сообщений: 405
Новосибирск
Ну можно  relax'ом, но там вся сетка поползет от скругления. Вообще изначально надо моделить так, чтобы вот таких переломов не было (опять же правильная топология). Сейчас по мне там Вы что-то наворотили.
На сайте c 27.04.2016
Сообщений: 2236
Уберите лишние едж коорые переходят на крыло, тогда ступеней не будет.
На сайте c 24.01.2019
Сообщений: 32
Novosibirsk

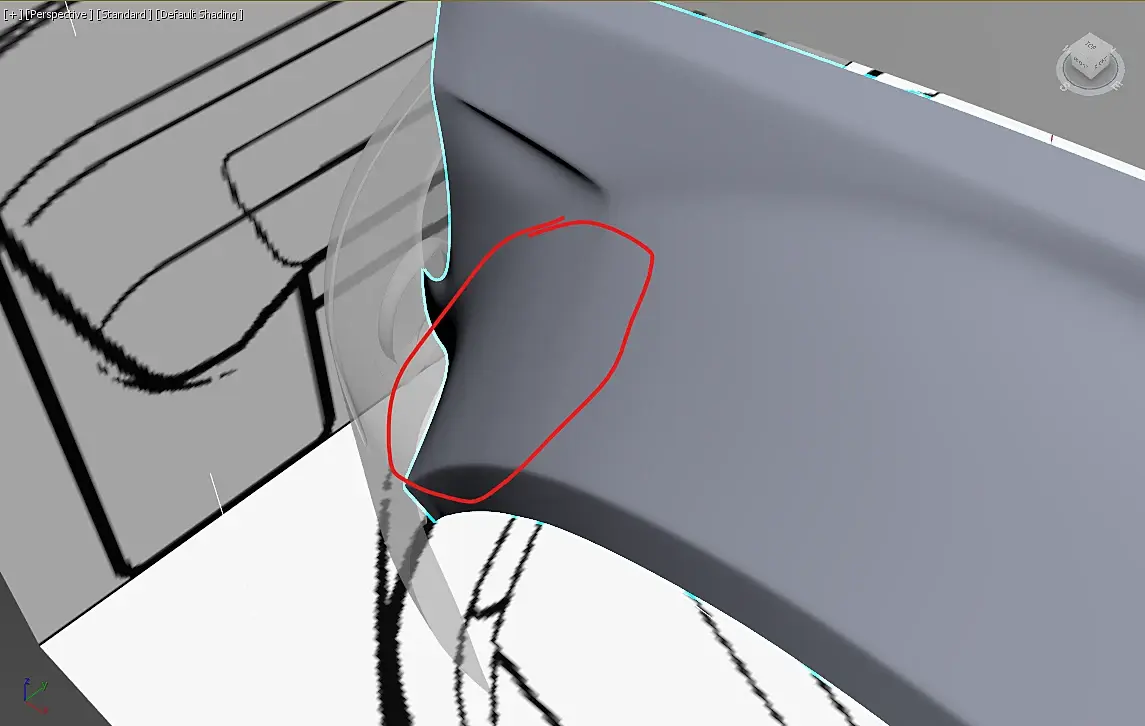

Чтобы точно не возникало никаких сомнений, про какие волны я говорю, вот картинка.

Цитата Zolty:
Уберите лишние едж коорые переходят на крыло, тогда ступеней не будет.

Но тогда будут треугольники. Причем треугольники, подходящие к изгибу.

На сайте c 24.05.2009
Сообщений: 9323
Цитата sunx35:

Очень плотная, неравномерная сетка с кривыми ребрами. Особенно в арке где колесо. При сглаживании у Вас будет волна. Старайтесь делать равного размера полигоны.

На сайте c 03.07.2016
Сообщений: 359

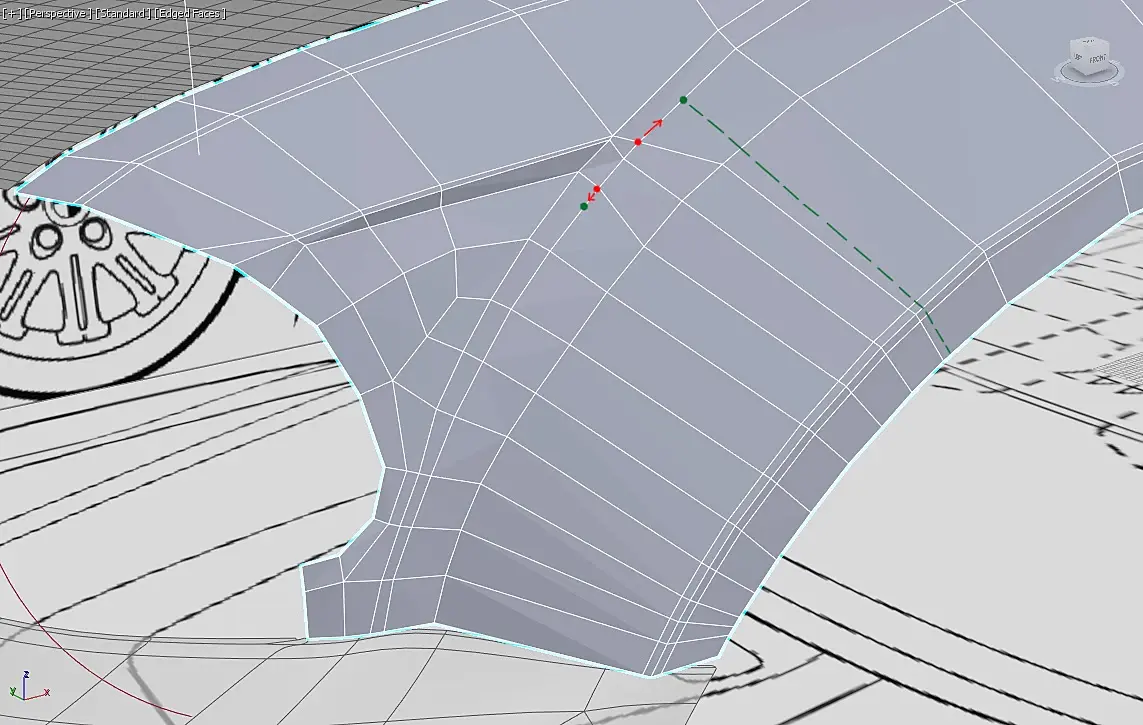

Возможно поможет применение команды Set Flow к рёбрам, образующим закругление, и они займут положение обозначенное зелёной пунктирной линией. Желательно пройтись по всем этим группам линий, чтобы выравнять сетку.

На сайте c 24.01.2019
Сообщений: 32
Novosibirsk
Цитата Mittya:

Возможно поможет применение команды Set Flow к рёбрам, образующим закругление, и они займут положение обозначенное зелёной пунктирной линией. Желательно пройтись по всем этим группам линий, чтобы выравнять сетку.

... и Вы выигрываете приз зрительских симпатий! Это именно то, что я имел ввиду ) Не совсем идеально, но пока что самое близкое к правде.

Цитата grdesigner:
Цитата sunx35:

Очень плотная, неравномерная сетка с кривыми ребрами. Особенно в арке где колесо. При сглаживании у Вас будет волна. Старайтесь делать равного размера полигоны.

Спасибо за совет, но, я понимаю почему идут волны. Я спросил, как исправить быстрыми способами.

---

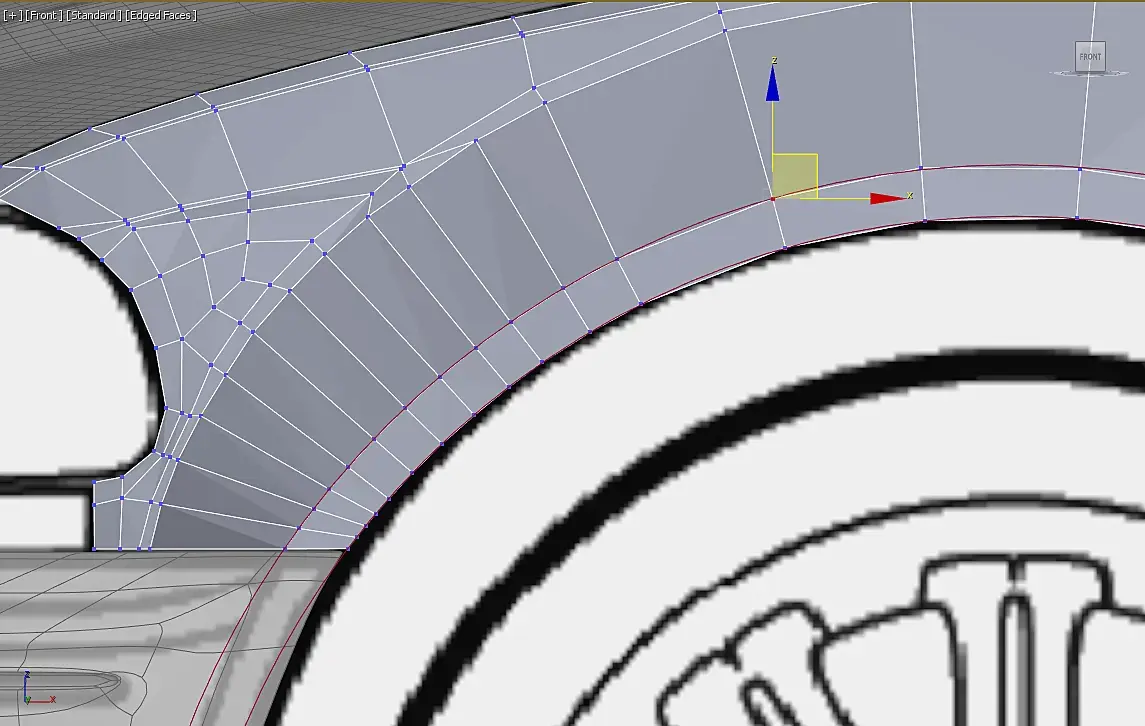

Set Flow неплохо выравнял расстояние между точек (между эджей), хотя и с погрешностью. А вот формировать дугу все равно пришлось от руки, по сплайнам)

На сайте c 16.04.2008
Сообщений: 3550
Сочи



и т.д.

Работайте по этому уроку , он Вас многому научит.
