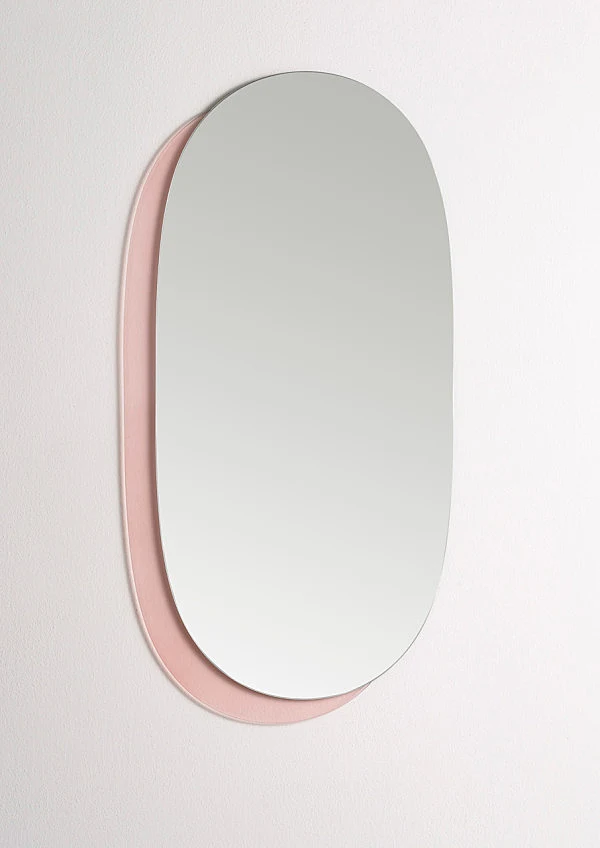

Подскажите, что это за геометрическая фигура и как ее нарисовать))

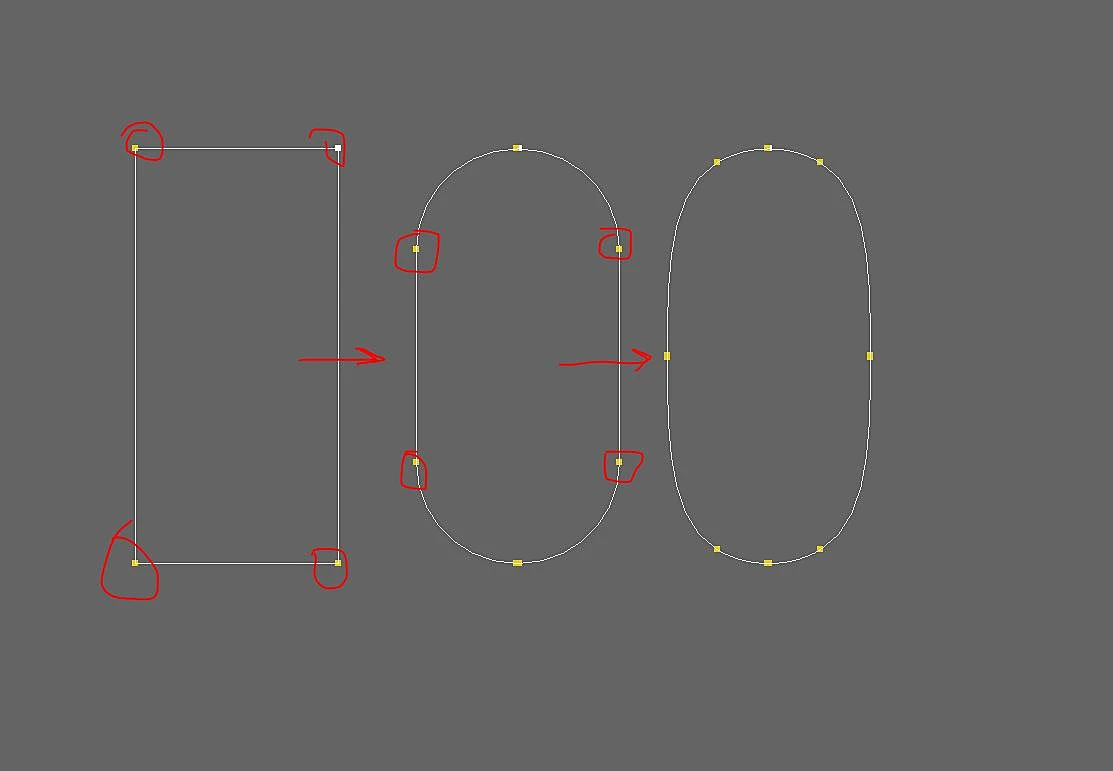

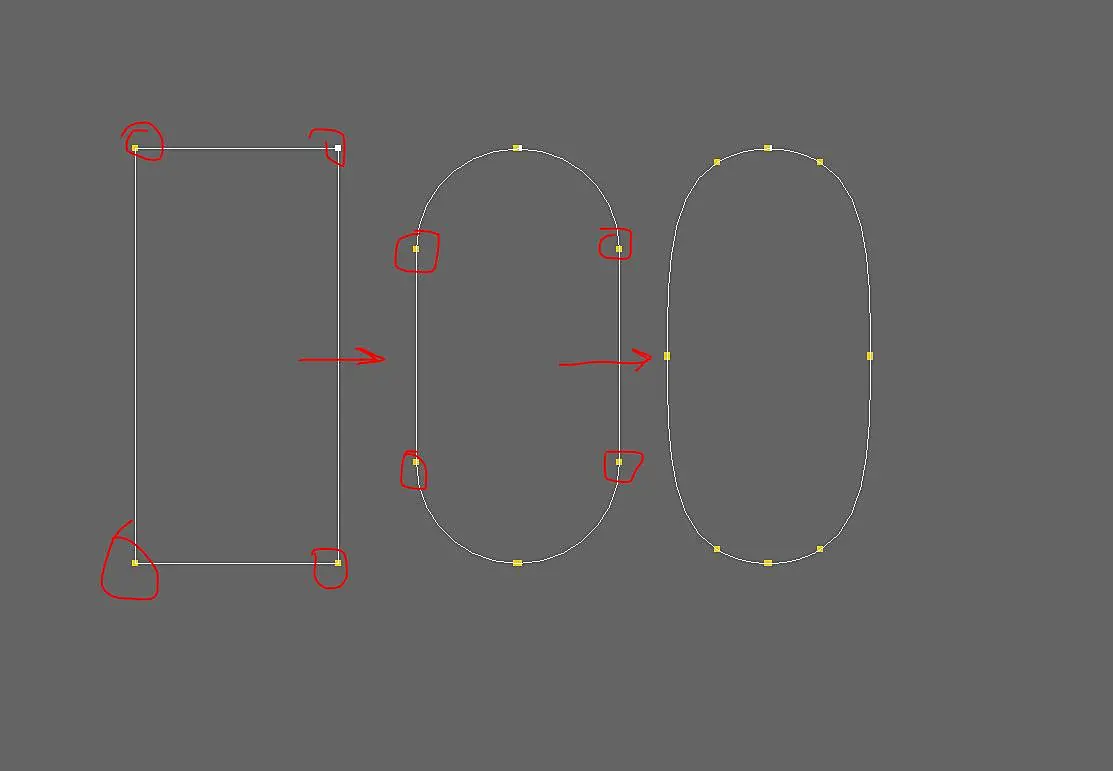

филет углов ректангла, далее филет углов заоваленного ректангла - велд

Я был близко, до второго шага дошел, но в автокаде второе сопряжение сделать не получается. Вы в 3DMAX делаете, судя по картинке? Есть идеи, как это сделать в автокаде?

да в максе) если не получится в автокаде - из макса экспорт в автокад никто не отменял) по автокаду не могу посоветовать - не силен в нем

Мне нужен именно автокад)

То, о чем Вы говорите - сделать не проблема, но как быть дальше, как сделать фигуру более похожей на референс?Вариант 3drj нравится, но в автокаде он не работает (во всяком случае у меня).

Попробую, спасибо!)

Автокад - два соосных прямоугольника - ширина меньшего два радиуса верх-низ, ширина большего- ширина объекта. Инструмент окружность по трем касательным -по верхней и боковым сторонам меньшего прямоугольника-> по нижней и боковым меньшего прямоугольника ->по получившимся окружностям и левой стороне большого прямоугольника->по окружностям и правой стороне большого прямоугольника. Прямоугольники удалить->большие окружности обрезать обрезкой по малым-> малые обрезать по оставшимся дугам больших. писал дольше. чем делал...

Огромное спасибо!!

Еще способ подскажу. Который в отличие от предыдущего, позволяет поиграть с габаритами, поменять на лету радиусы.

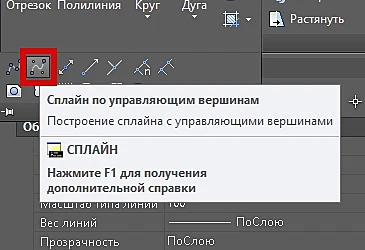

Смотрите, есть в автокаде такая кнопка

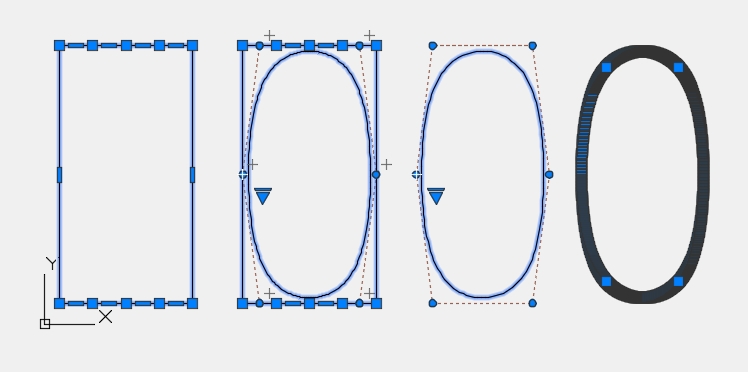

Для простоты построения ставим прямоугольник чуть больше чем необходимый "овал", добавляем вершин для более точного построения. Рисуем сплайн указывая точки, на последней через ПКМ - "Замкнуть". Подгоняем под нужные размеры таская за управляющие вершины. Один минус, при последующем переводе в полилинию если нужно, образуется куча точек. Ну вы все знаете как с этим справиться.

Успехов!
