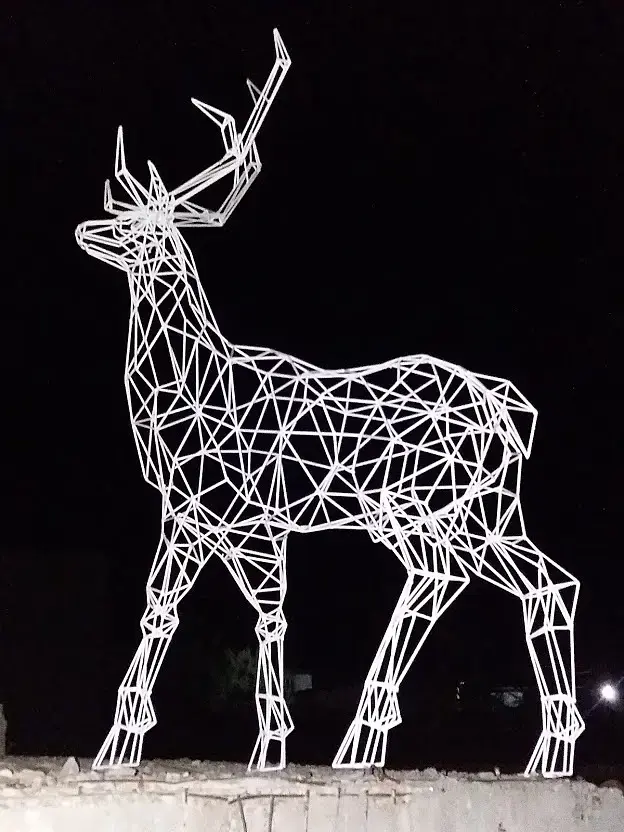

Может кто то подсказать как создавать чертежи для изготовления таких фигур из арматуры ? Или как вообще это можно преподнести производству ?

Есть модель в 3ds Max

Возраст: 31
Пол: М
На сайте c: 26.05.2010
Сообщения: 120
Откуда: www.archiday.co

1. Сделать модель из полигонов, а не из "арматуры". 2.Создать развёртку модели и перенести в полигоны в рабочее окно (не помню точно, с помощью какого плагина делается). 3. Сохранить развёртку в DWG в виде Top и в автокаде отмасштабировать. 4. Отдать развёртку на производство.

грани развёртки и будут каркасом оленя, по размерам которых будут изготавливаться профили для дальнейшей сварки

Возраст: 28
Пол: М
На сайте c: 26.02.2013
Сообщения: 148
Откуда: Новосибирск
С разверткой вариант норм, конечно, но я бы просто нашел скульптора, которому это под силу. Он (она) поймает пропорции, сделает в нужном размере и не будет возни с разверткой.
Возраст: 39
Пол: М
На сайте c: 19.02.2011
Сообщения: 2663
Откуда: Москва

Как такое раньше преподносили производству?

Возраст:
Пол: М
На сайте c: 21.01.2019
Сообщения: 2749
Откуда:
Цитата alexfmos:
Как такое раньше преподносили производству?

Не было никакого производства, кто придумал, тот и делал )

Возраст:
Пол: М
На сайте c: 17.03.2020
Сообщения: 780
Откуда: spb
Вообще - были и схемы, и макеты, и авторский надзор. Не все дошли до нас, к сожалению
Возраст:
Пол: М
На сайте c: 24.05.2010
Сообщения: 906
Откуда: Москва
Цитата madYuppie:
были и схемы, и макеты, и авторский надзор. Не все дошли до нас, к сожалению

Дело в другом - "Человечество стремительно тупеет":

https://hi-news.ru/research-development/chelovechestvo-tupeet-uchenye-otmechayut-postepennoe-snizhenie-urovnya-intellekta-u-lyudej.html

Возраст: 37
Пол: М
На сайте c: 28.11.2012
Сообщения: 101
Откуда: Moscow
Цитата wamaka95:
Может кто то подсказать как создавать чертежи для изготовления таких фигур из арматуры ? Или как вообще это можно преподнести производству ? Есть модель в 3ds Max

Почему-то сразу пришло в голову: распечатать модель на 3D принтере (благо сейчас таких услуг полно и не дорого) в масштабе 1:20 например. А на производстве пусть как хотят на неё смотрят, крутят, мериют и умножая на масштаб повроряют

Возраст:
Пол: М
На сайте c: 17.03.2020
Сообщения: 780
Откуда: spb

Можно сделать послойные планы/сечения, типа того как шпангоуты корабельные делают. Или сделать таблицу с координатами точек и связями между ними :)

Возраст: 35
Пол: М
На сайте c: 06.11.2009
Сообщения: 1230
Откуда: Россия
А разве нельзя просто им сохранить в двг формате модель и отправить? они уже перемоделят сами под кад и всё. Хоть в автокаде, хоть в инвенторе, хоть в солидворксе
Возраст:
Пол: М
На сайте c: 15.01.2011
Сообщения: 289
Откуда:
Может из отдельных сборочных единиц(рог, колено, копыто и т.д.)? А потом уже на главном сборочном чертеже из них уже сборку делать.
Репутация: 0
Возраст: 39
Пол: М
На сайте c: 10.09.2020
Сообщения: 1
Откуда: Екатеринбург
Всем привет! Крик о помощи! Подскажите пожалуйста как убрать невидимую грань которая при этом еще задает угол. Т. е. необходимо удалить грань оставив плоский полигон?

Возраст:
Пол: М
На сайте c: 23.09.2009
Сообщения: 7325
Откуда: Киев

Удалить полигон, и "cap" на отверстие.

Или retriangulate.

Или подвинуть верхнюю правую точку влево

Возраст: 55
Пол: М
На сайте c: 20.05.2009
Сообщения: 167
Откуда:
По локальной оси отскейлить к нулю
Возраст:
Пол: М
На сайте c: 10.03.2018
Сообщения: 37
Откуда:
Цитата dms3070:
Всем привет! Крик о помощи! Подскажите пожалуйста как убрать невидимую грань которая при этом еще задает угол. Т. е. необходимо удалить грань оставив плоский полигон?

Объясните подробнее. Для чего вам это нужно?

Вы хотите, чтобы все полигоны объекта были плоскими?

Возраст:
Пол: М
На сайте c: 19.04.2018
Сообщения: 431
Откуда:
Цитата dms3070:
Всем привет! Крик о помощи! Подскажите пожалуйста как убрать невидимую грань которая при этом еще задает угол. Т. е. необходимо удалить грань оставив плоский полигон?

кривой полигон.  все вертексы должны быть на одной плоскости.

полигон состоит из вертексов.

Возраст:
Пол: М
На сайте c: 02.08.2008
Сообщения: 601
Откуда: Саранск
Цитата dms3070:
Всем привет! Крик о помощи!...

Выделяете полигон и жмёте "Make planar" в свите Edit geometry. Правда могут возникнуть аналогичные проблемы в смежных полигонах smiley-rolleyes.gif

Возраст: 47
Пол: М
На сайте c: 14.06.2012
Сообщения: 2509
Откуда: Киев
Цитата wamaka95:
Может кто то подсказать как создавать чертежи для изготовления таких фигур из арматуры ? Или как вообще это можно преподнести производству ?

:-)

Чел который в виде заинтересованного лица который решил просто заработать на скульптуре которая уже якобы готова.

:-)

У вас не выйдет малый бизнес проект БЕЗ специалиста, который бы контролировал бы эту скульптуру и даже в литье или сварке..  "полигональное проектирование" тут не причем.

Знакомая тема.

Если дибилов ищите то увы ошиблись. Если ПРО то,-так вопросы не задают "полигональное проектирование"

или другими словами, ...сори

:-)

Я могу спроектировать каждый лист дерева , который растет на нем, включая само дерево, если того стоит(условно)(пример), но только если этот олень высотой  не менее 6-ти 8-ми метровsmiley-dirol.gif
