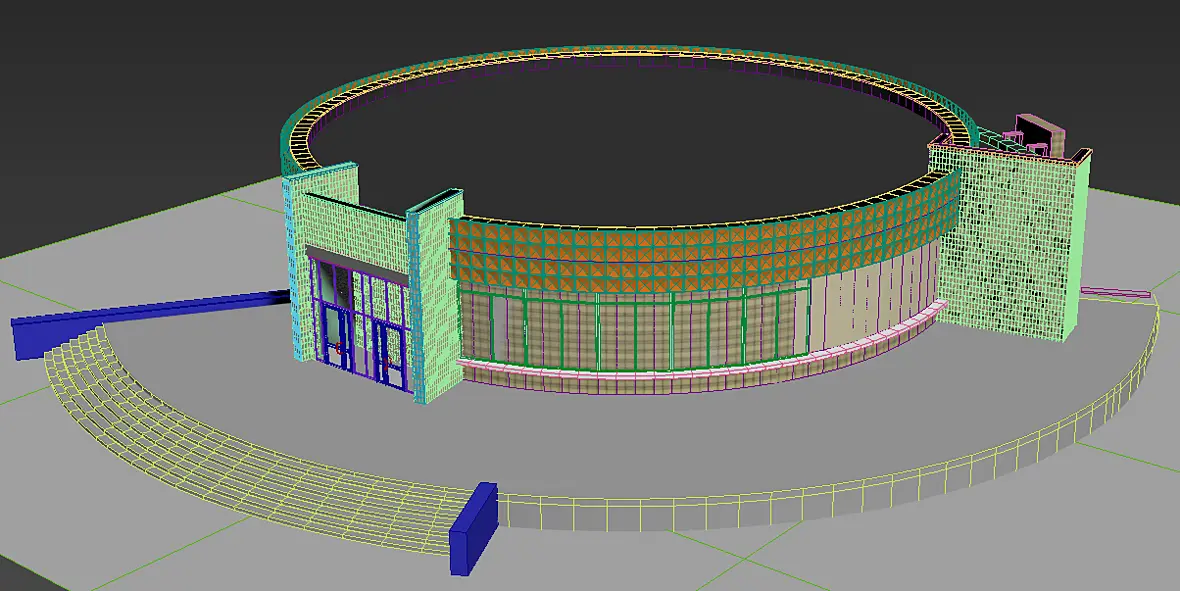

Так как вы хотите сделать фасад делать нельзя. Фасады цилиндрических зданий делается также как и квадратных, делаете 4 вида и все. На фасаде ставятся только отметки высот и вертикальные размеры...... для этого разворачивать ничего не надо
Зачем для паспорта фасадов развертка? Фасад - это ортогональная проекция.

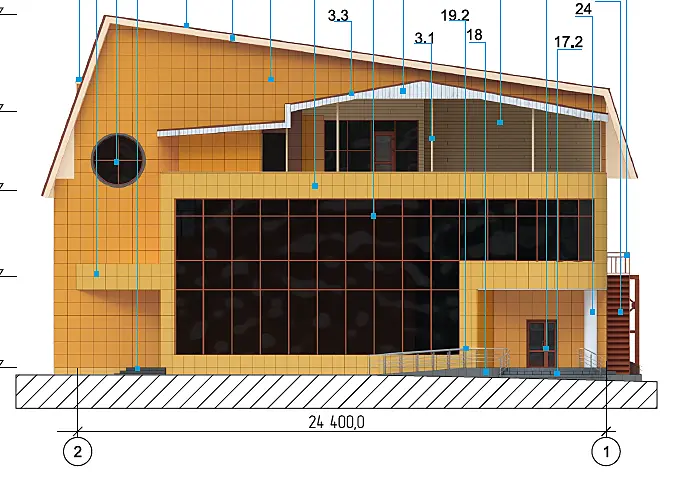

Смотрите на строительный план здания, смотрите как там оси идут. Если сетка осей прямоугольная, то и делаете соответствующие проекции, которые будут называться например "Фасад в осях 1-15", "Фасад в осях 15-1", Фасад в осях А-Н", "Фасад в осях Н-А". Если план более сложный и сетка осей не прямоугольная, то на плане ставите стрелки с буквами, а фасады соответственно подписываете "Фасад. Вид А" и т.д. Также иногда допустимо писать "Северный фасад" "Южный фасад". Никакие развертки в паспорте фасада не нужны.
Максимум, что там можно сделать в виде развертки, и то если очень нужно для согласования, - это банер или рекламу, которая крепится на фасаде. Но это уже фрагмент, отдельный элемент, его и развернуть достаточно просто.
Так как вы хотите сделать фасад делать нельзя. Фасады цилиндрических зданий делается также как и квадратных, делаете 4 вида и все. На фасаде ставятся только отметки высот и вертикальные размеры...... для этого разворачивать ничего не надо
Вы можете подсказать, но что можно сослаться.... может документ какой ?
Я Вас понял, но как мне доказать что так делать можно как Вы говорите (4 вида - это понятно, не сложно)
Может нормативная документация какая есть по цилиндрическим зданиям ?????
Может камеру в режиме орто заанимировать по радиусу узкими кадрами, чтобы поменьше искажений было, потом склеить в панораму. Но, наверное, проще ручками в каде.
Может нормативная документация какая есть по цилиндрическим зданиям ?????
Нормативная документация одинаковая для всех - и для круглых и для прямоугольных и любых других. СНиП на архитектурно-строительные чертежи. Номер актуального действующего СНиПа сами поищите
Зачем для паспорта фасадов развертка? Фасад - это ортогональная проекция.
Смотрите на строительный план здания, смотрите как там оси идут. Если сетка осей прямоугольная, то и делаете соответствующие проекции, которые будут называться например "Фасад в осях 1-15", "Фасад в осях 15-1", Фасад в осях А-Н", "Фасад в осях Н-А". Если план более сложный и сетка осей не прямоугольная, то на плане ставите стрелки с буквами, а фасады соответственно подписываете "Фасад. Вид А" и т.д. Также иногда допустимо писать.
Да из документации, только тех. паспорт 1 план ....
Сделать то не проблема, но я уверен этого делать не надо. А если здание не круглое, а с кучей ответвлений, каких то выступов, скруглений... Что тогда, развертка будет длиной в километр?

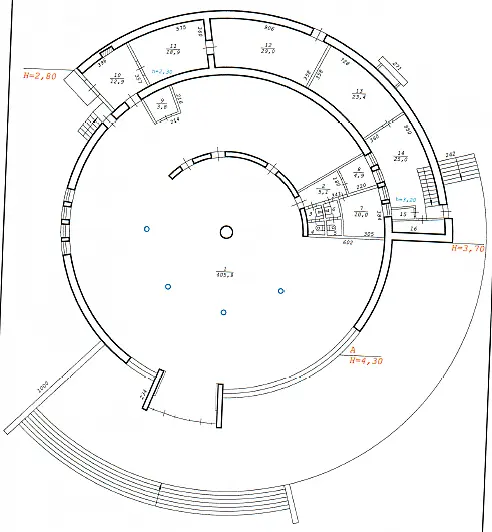

Ну вот на этом плане и ставьте стрелки. Подписывайте буквами и прилагайте этот план к своим чертежам. Причем видов не обязательно должно быть 4, может быть и больше. И не обязательно эти виды должны быть четко под 90градусов. Нужно смотреть, чтобы виды, которые вы делаете, были максимально информативны. Один - обязательно на главный вход, а дальше уже сами смотрите.
Ну вот на этом плане и ставьте стрелки. Подписывайте буквами и прилагайте этот план к своим чертежам. Причем видов не обязательно должно быть 4, может быть и больше. И не обязательно эти виды должны быть четко под 90градусов. Нужно смотреть чтобы виды которые вы делаете были максимально информативны. Один - обязательно на главный вход, а дальше уже сами смотрите.
Спасибо!
Цитата alexfmos:
Сделать то не проблема, но я уверен этого делать не надо. А если здание не круглое, а с кучей ответвлений, каких то выступов, скруглений... Что тогда, развертка будет длиной в километр?
Просто не типичная ситуация, немного в ступор ввела + отдел который проверяет говорит - делайте развертку......
Я на всякий случай озвучу свою идейку, хоть она уже и не к месту, но вдруг кому то еще понадобится.

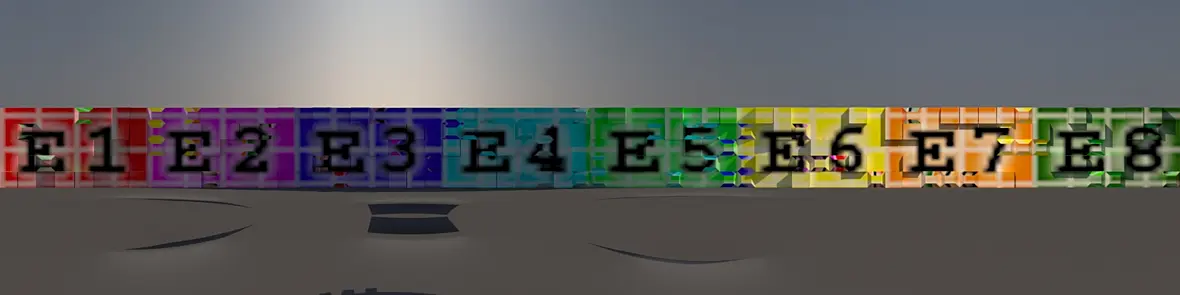

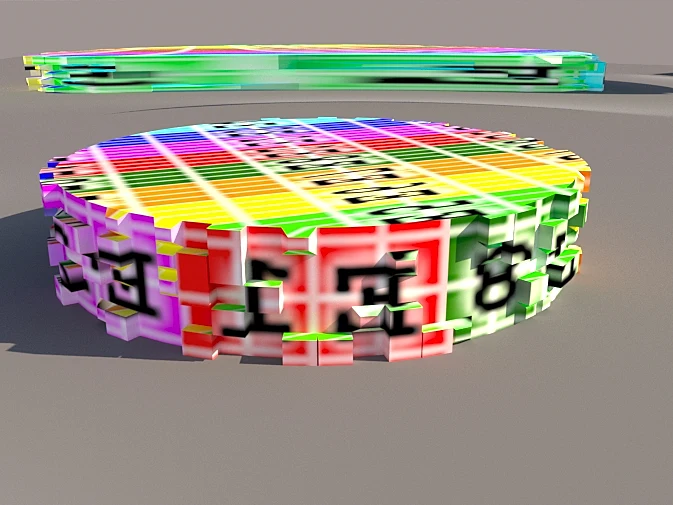

Вокруг здания ставим цилиндр зеркальный без теней. В центр здания камеру с цилиндрической проекцией и клипингом, чтоб не мешало здание. Подгоняем пропорции кадра.
Я на всякий случай озвучу свою идейку, хоть она уже и не к месту, но вдруг кому то еще понадобится.
Вокруг здания ставим цилиндр зеркальный без теней. В центр здания камеру с цилиндрической проекцией и клипингом, чтоб не мешало здание. Подгоняем пропорции кадра.
Спасибо. По сути это ответ на вопрос который я задал в самом начале !))))))))))))
Вокруг здания ставим цилиндр зеркальный без теней. В центр здания камеру с цилиндрической проекцией и клипингом, чтоб не мешало здание. Подгоняем пропорции кадра.
