помогите! Моделирование кухонных фасадов, в частности филенки со скруглениями по внутреннему периметру. Подскажите как сделать правильно?

Автор
Сообщение
Возраст:
Пол: М
На сайте c: 13.07.2008
Сообщения: 5
Откуда: Bryansk

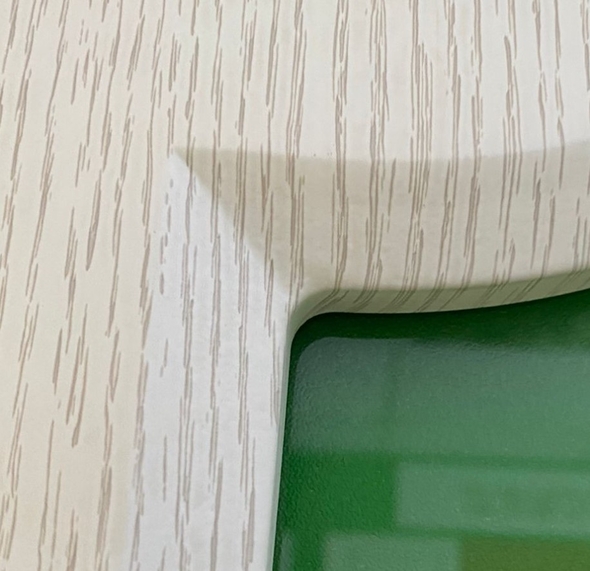

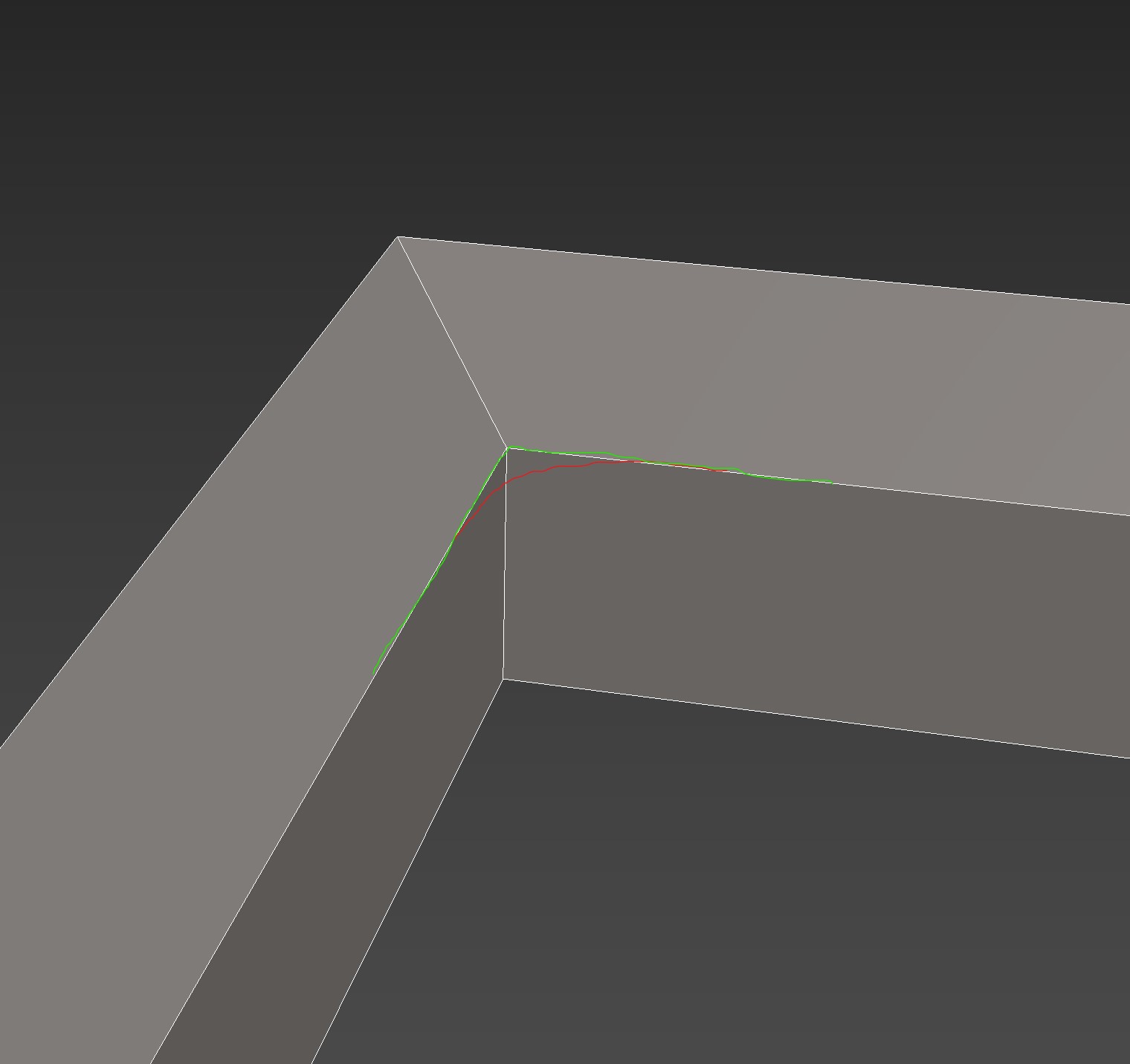

Есть кухонный фасад, делаю к нему филенку через Sweep или Bevel Profile. Прикреплю, фото и скриншоты для лучшего понимания. Проблема у меня в том, что внешний край с прямым углом под 90, внутренний со скруглением. Как это сделать правильно не ломая геометрию?*красным отмечен внутренний радиус, если по внутреннему ребру сделать Chamfer, что будет не совсем корректно. *pзеленым отмечена грань, на которую тоже нужно будет наложить Camfer.

Возраст: 34
Пол: М
На сайте c: 28.07.2013
Сообщения: 19
Откуда:

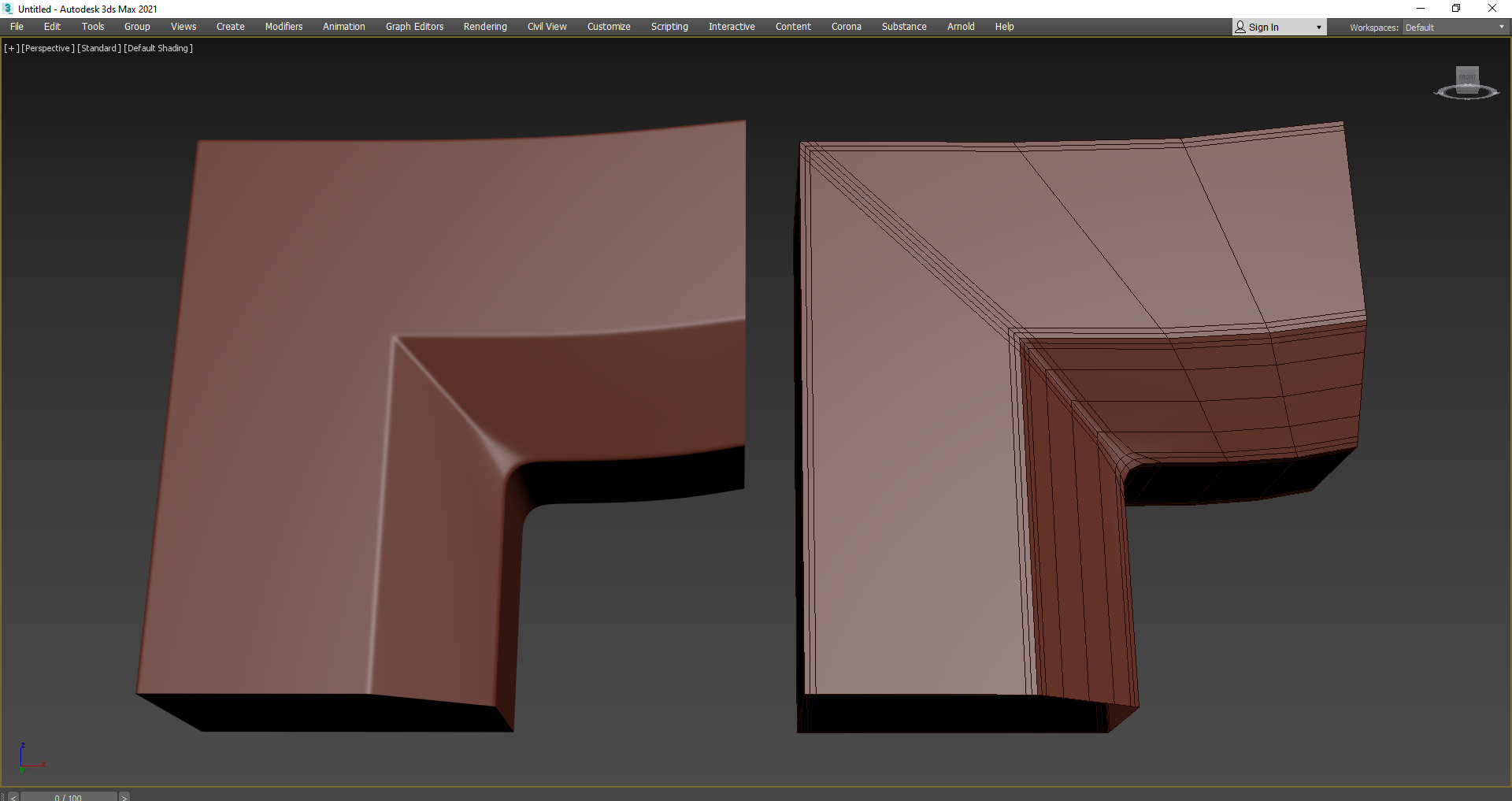

Примерно так.

Возраст:
Пол: М
На сайте c: 13.07.2008
Сообщения: 5
Откуда: Bryansk

Цитата pulatov3d:

Примерно так.

Цитата pulatov3d:

Примерно так.

Но как это сделать? хотя бы на словах

pulatov3d до внутреннего радиуса, он должен быть с двумя гранями, как в профиле

Возраст: 34
Пол: М
На сайте c: 28.07.2013
Сообщения: 19
Откуда:

Просто базовое моделирование. На словах не смогу просто объяснить. Посмотрите на топалогию и попробуйте повторить у себя удобными способами.



Возраст:
Пол: М
На сайте c: 13.07.2008
Сообщения: 5
Откуда: Bryansk

pulatov3d можем связаться в каком-нибудь мессенджере, можете видео записаться как это делается?

Возраст:
Пол: М
На сайте c: 17.03.2017
Сообщения: 126
Откуда: Москва
Возраст: 34
Пол: М
На сайте c: 28.07.2013
Сообщения: 19
Откуда:
Возраст:
Пол: М
На сайте c: 13.07.2008
Сообщения: 5
Откуда: Bryansk

pulatov3d Спасибо большое, очень познавательно) у меня другой подход был)
