Помогите пжлст, криво импортируется модель из автокада в макс

Автор
Сообщение
На сайте c 25.06.2011
Сообщений: 82
Санкт-Петербург

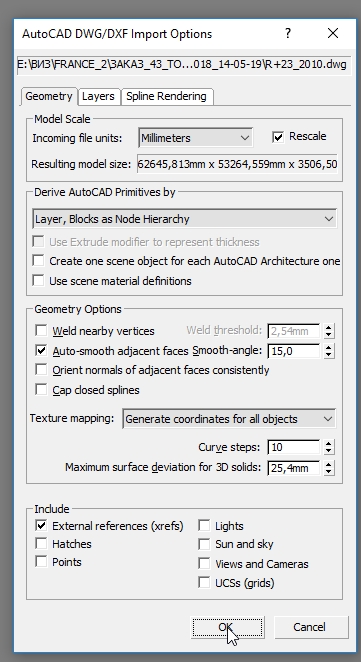

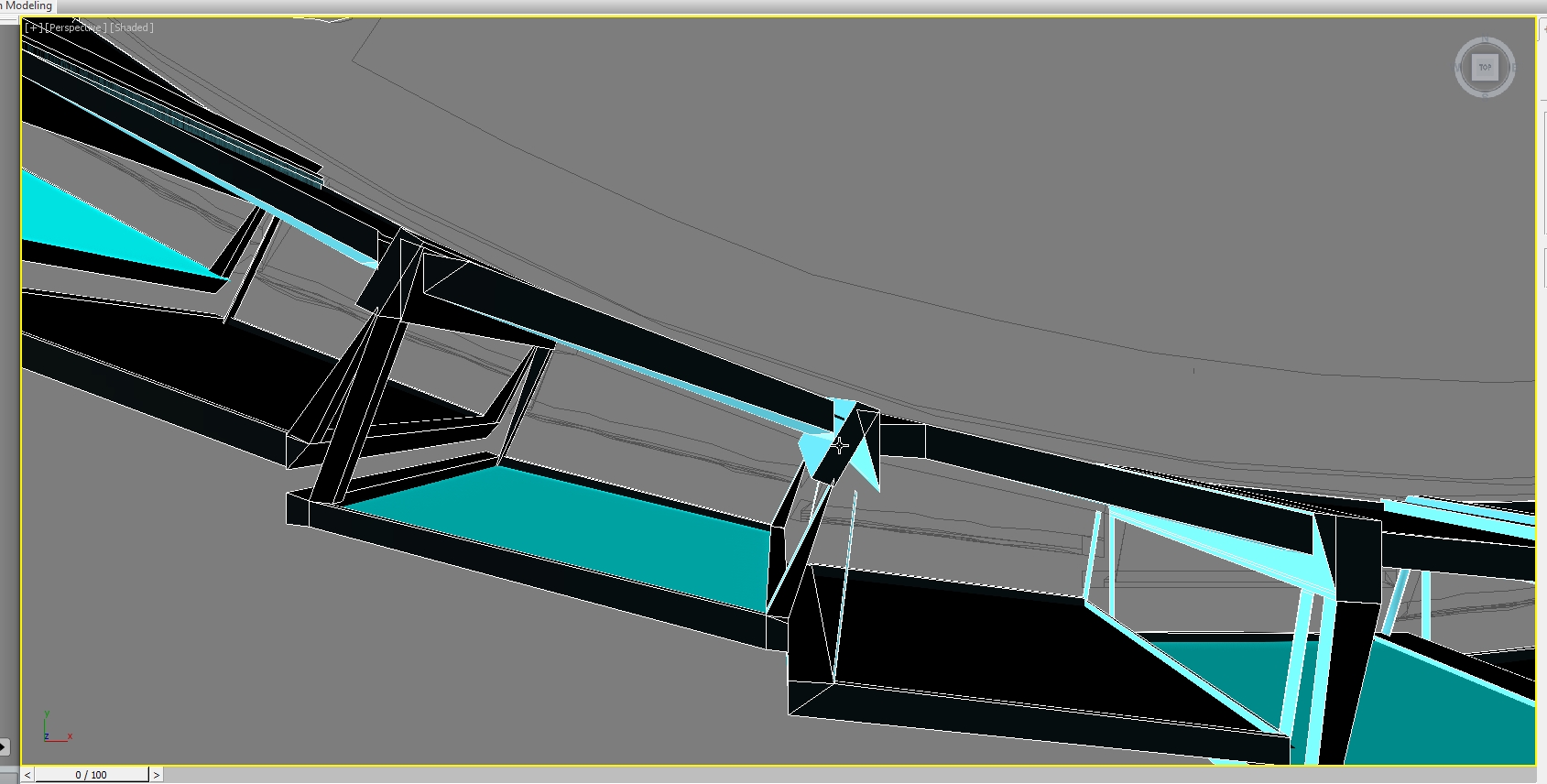

что уже только не пробовал, и фбх, и дхф, галочки при импорте клацал, не помогает

На сайте c 06.02.2012
Сообщений: 891
Калининград

А что должно быть?

Проверьте насколько далеко моделька находится от середины координат в максе. Бывают из-за этого косяки.

Разделение автокадовского объекта - single object. Включите Weld со значением 0,1мм. Автосглаживание наоборот выключить надо. Texture maping тоже выключить надо. Curve steps и 6 хватит.

На сайте c 25.06.2011
Сообщений: 82
Санкт-Петербург

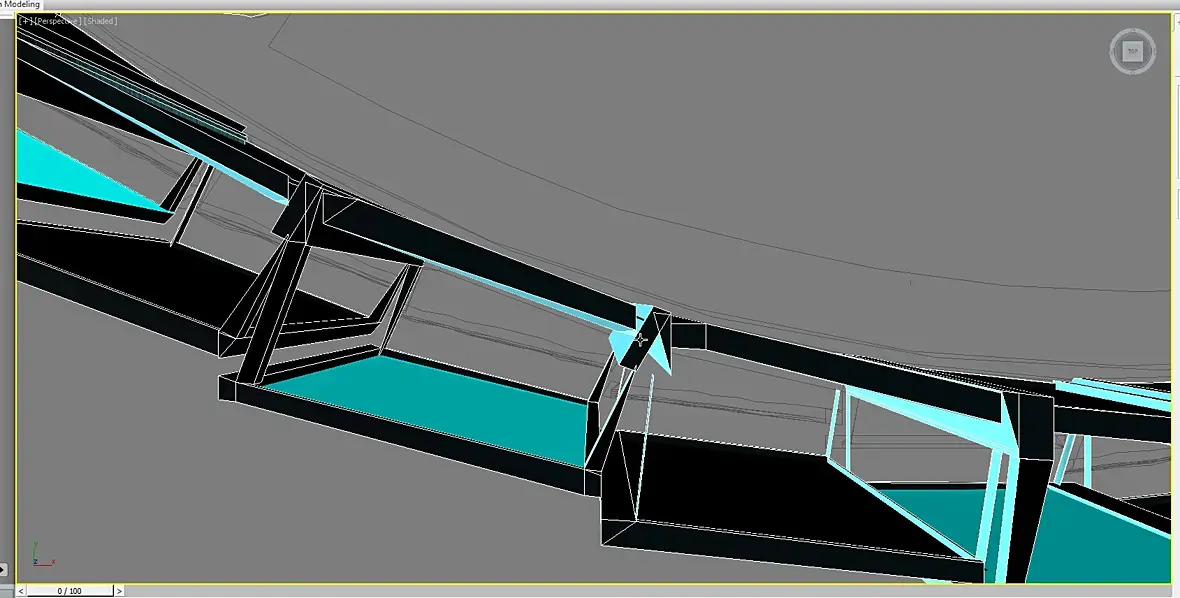

Цитата Motocat:

А что должно быть?

Проверьте насколько далеко моделька находится от середины координат в максе. Бывают из-за этого косяки.

Разделение автокадовского объекта - single object. Включите Weld со значением 0,1мм. Автосглаживание наоборот выключить надо. Texture maping тоже выключить надо. Curve steps и 6 хватит.

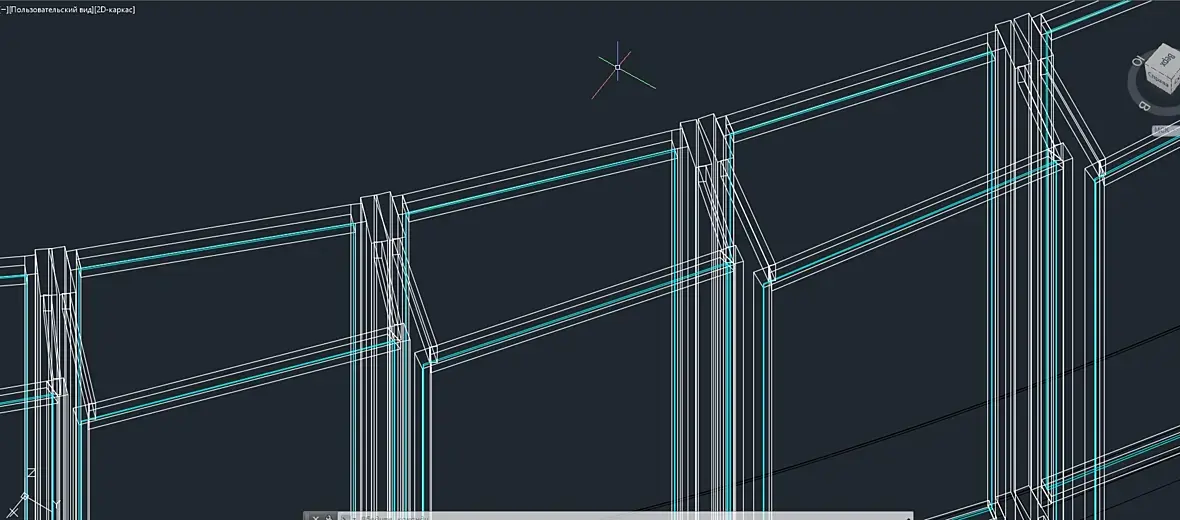

от центра очень далеко, не знаю как в автокаде на начало координат перенести модель, в максе перенос не помогает, должно быть так-

перенес в автокаде на 0, геоиетрия стала нормальной, только чертеж-подложка кривой все равно

На сайте c 06.02.2012
Сообщений: 891
Калининград

Выделяете в каде и переносите ближе к центру ) всё просто.

Удаляете всё лишнее и что не нужно. Ctrl+A и убрать, то что нужно. Всё остальное удалить.

И проделать прошлые пункты.

На сайте c 25.06.2011
Сообщений: 82
Санкт-Петербург
Цитата Motocat:

Выделяете в каде и переносите ближе к центру ) всё просто.

Удаляете всё лишнее и что не нужно. Ctrl+A и убрать, то что нужно. Всё остальное удалить.

И проделать прошлые пункты.

а не, чертеж нормальный кроме кривых, мало шагов, где добавить шагов при импорте, автосмуз?

На сайте c 23.05.2011
Сообщений: 4843
блоки в каде все взорви для начала
На сайте c 25.06.2011
Сообщений: 82
Санкт-Петербург
Цитата larrs:
блоки в каде все взорви для начала

блоков нету, ест только группы, они нормально импортятся

На сайте c 23.05.2011
Сообщений: 4843
На сайте c 25.06.2011
Сообщений: 82
Санкт-Петербург
