Помогите смоделировать фасад новичку

Получится должно это

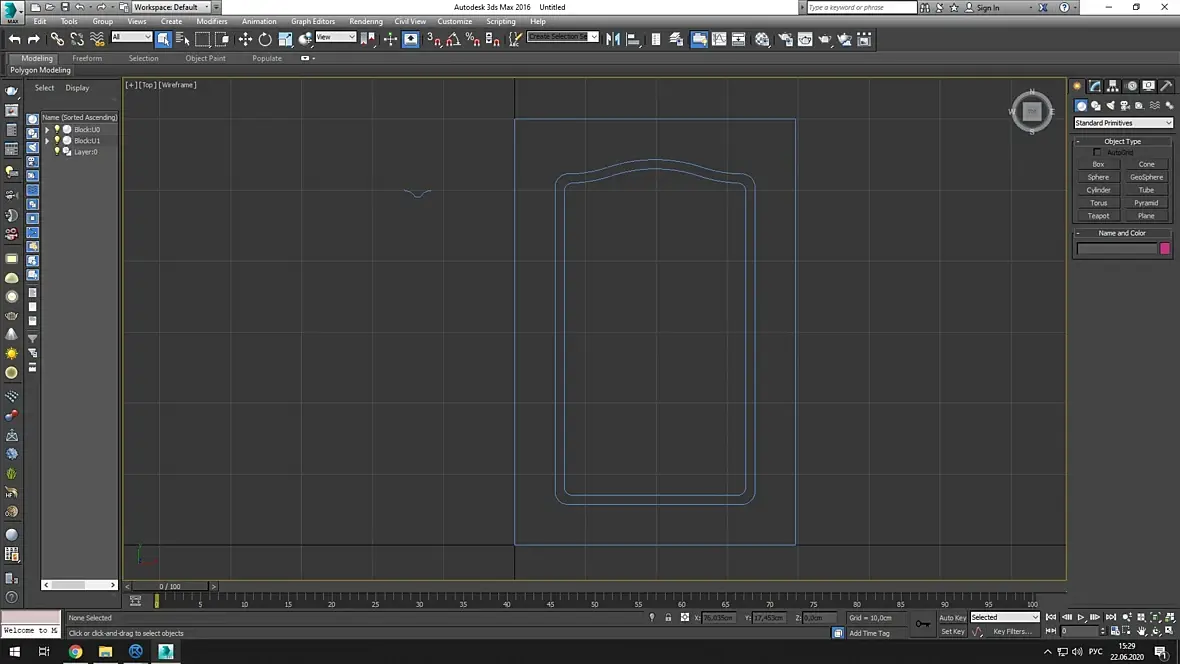

 Сейчас на этой стадии

Очень прошу написать все по пунктам, только недавно начал изучать программу

области 1 и 2 экструдить. а сплайн 3 сжелать свипом или бевел профилем - но ширина профился должна быть равна ширине расстояния между линиями

Пункт 1) Ютюб.

Пункт 2) См. Пункт 1

Я так понимаю, самая проблема в изогнутой части?

Вот тут недавно обсуждали - немного сложновато, но направление понятно.

Гыгыгыыыы

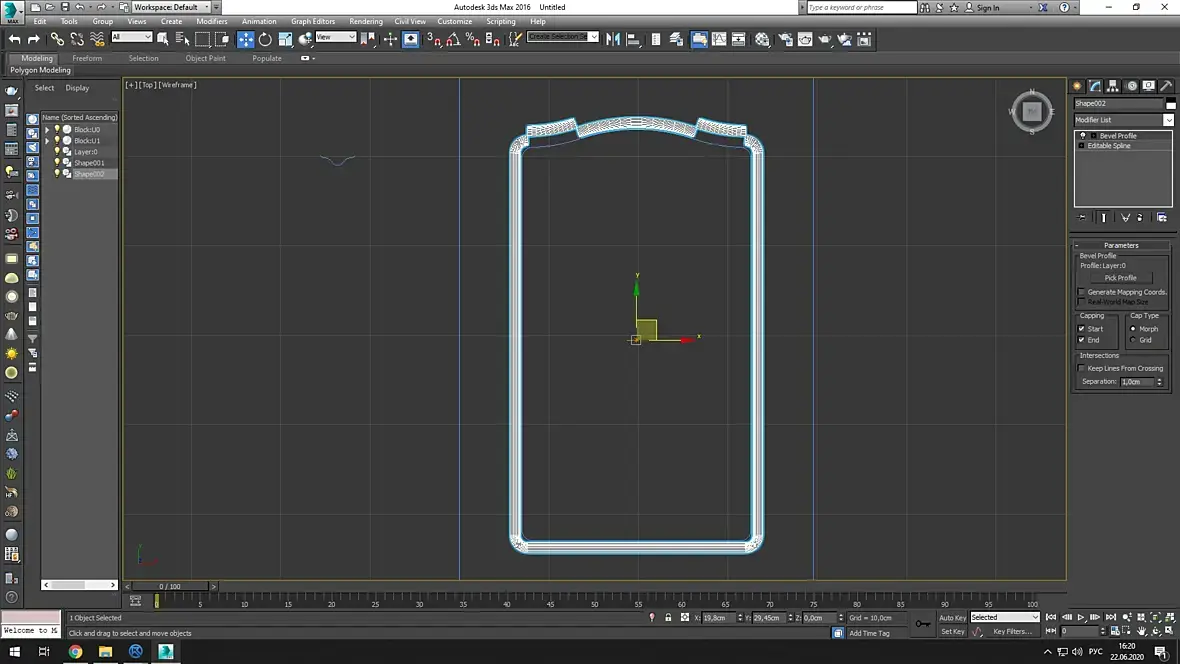

Когда делаю бевел профилем все как будто навыворот

Вообщем и свипом и бевал профилем по несколько раз делал все тоже самое, сверху эти кривые

в местах перелома у вас точки не сшиты (Weld) или что более вероятно впритык к друг другу.

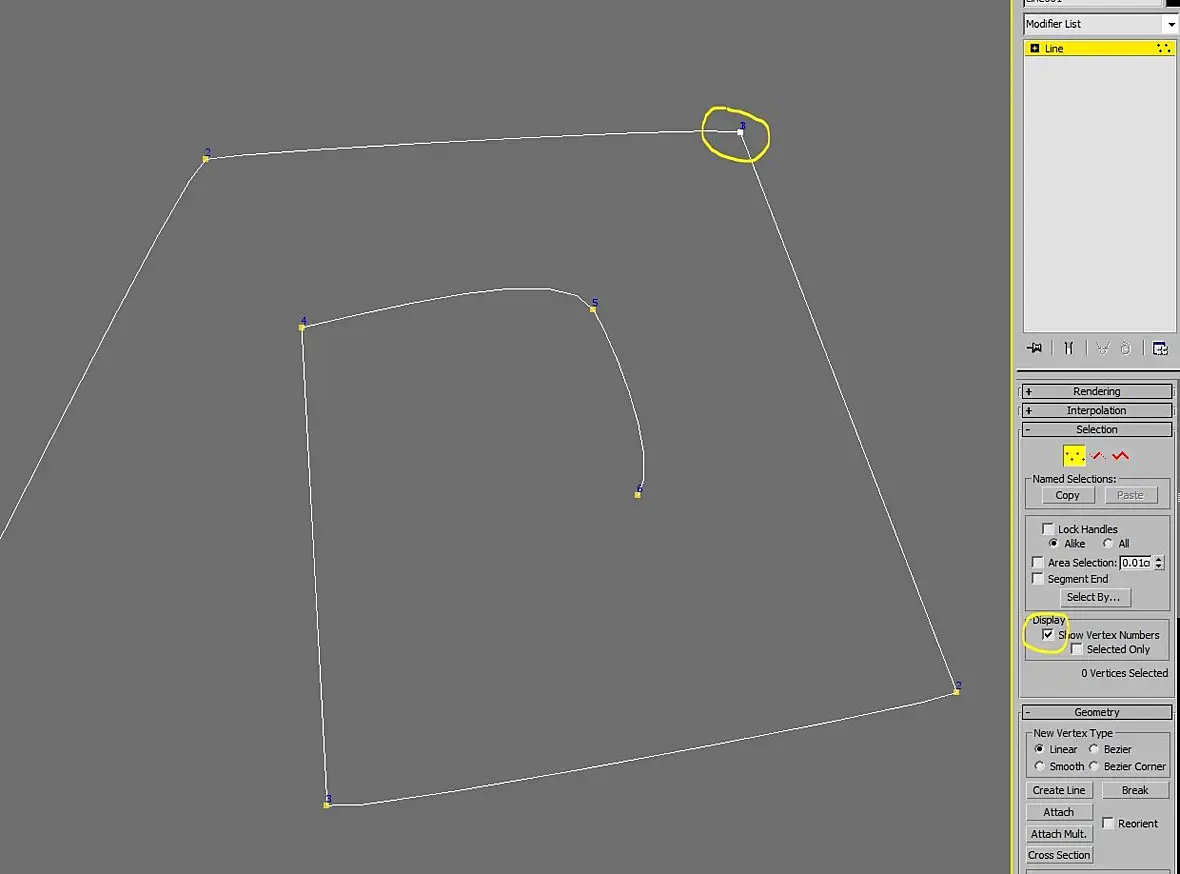

Проверьте это нажав эту галку в сплайне "ПУТИ"

если будет что то вроде того что я обвел в кружок - делайте Weld с небольшим запасом (думаю около 0,5см достаточно)

Такое проще всего сделать в Autodesk Inventor.

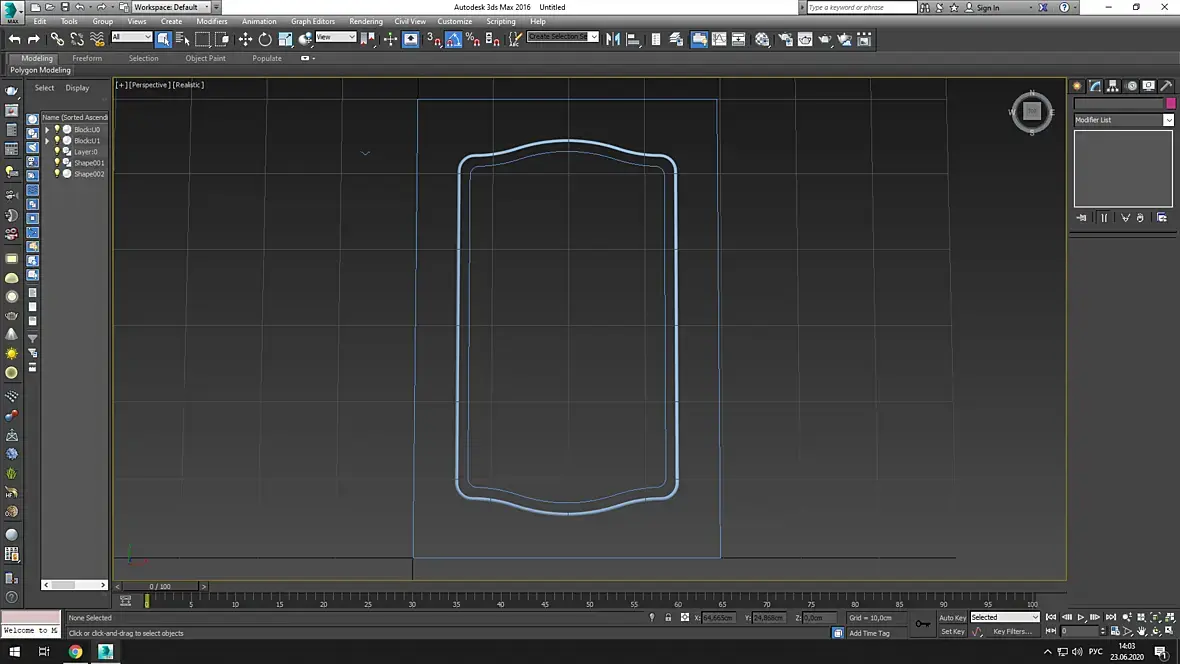

Здравствуйте, получилось исправить, сейчас на этой стадии

Что мне делать дальше?

Вообще не понял, что у вас там получилось исправить и что вы хотите делать дальше.

Не нужно вам внутри 2 сплайна, достаточно одного. На него накидываете Bevel, в нем пикаете фрезу. Если фреза по сплайну будет вывернута - крутите бевел. Флипните полигоны, если нормали вывернуты. Дальше экструдите основную часть, аттачите к сплайну, на который на кинули бевел и который конвертнули в поли, выделяете все точки - weld.

Вообще вот самый простой урок, как делать фасады с фрезой в максе.
