Проблема отображения объекта на плане архикад 20.

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8

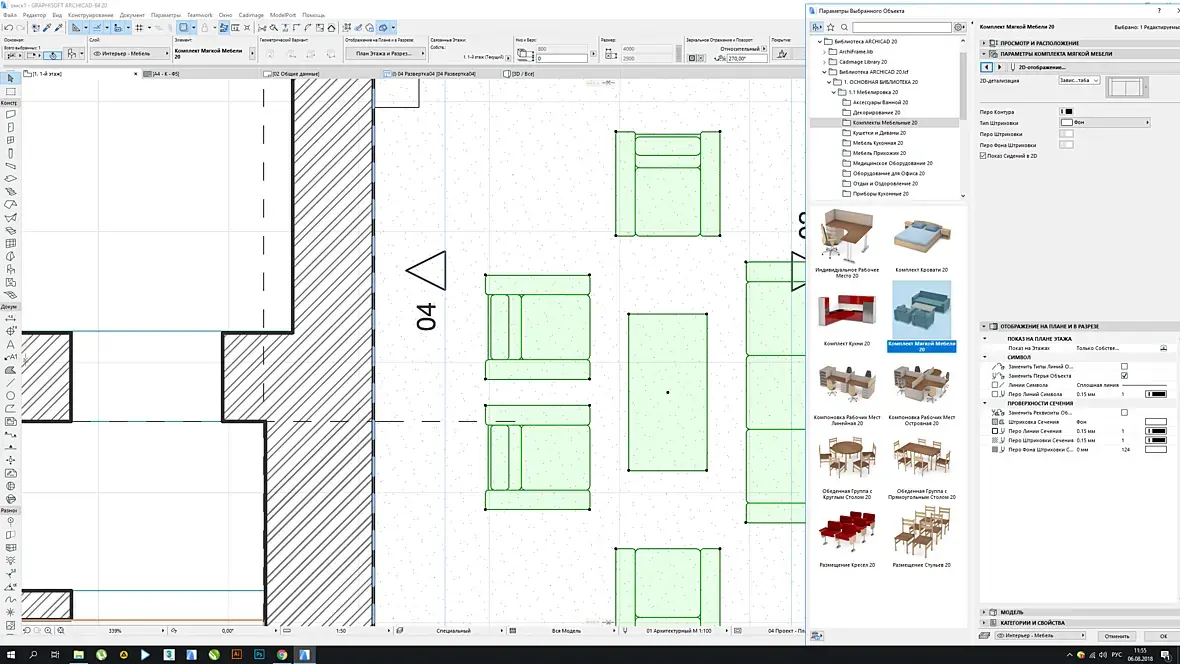

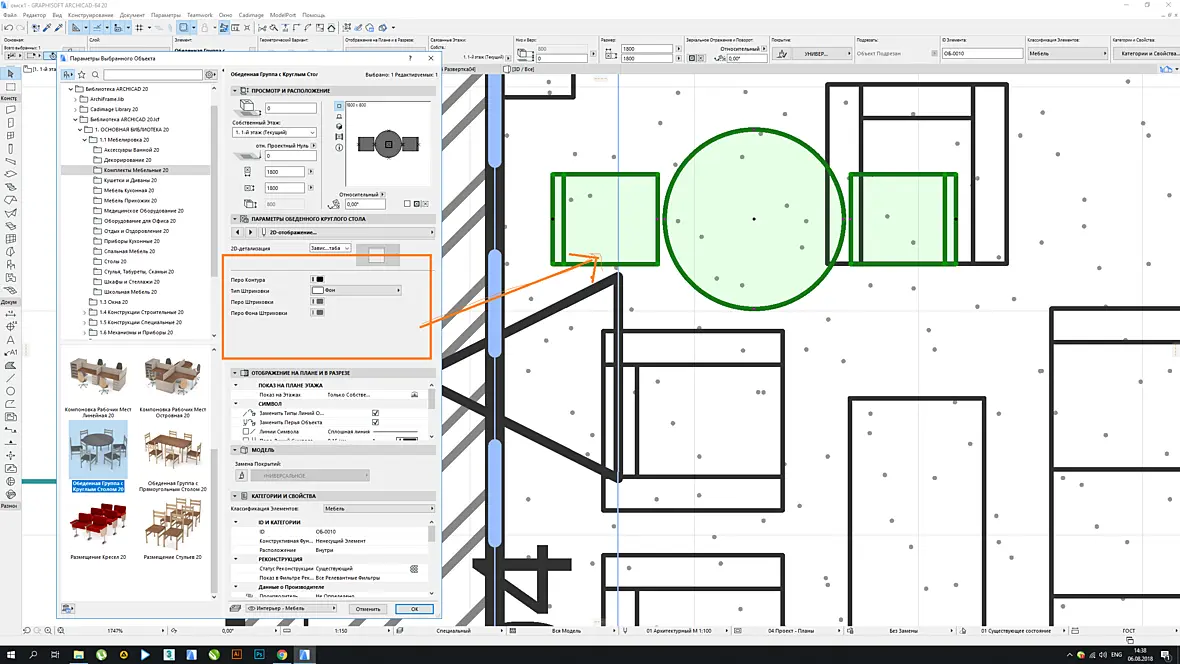

Добрый день!Так получилось,что на плане объект мебели отоброжается прозрачным,те штриховка заполняет диваны ,столы итд ,своим фоном. я пробовала перемещать порядок отображения(не помогло),поменять штриховку фона в параметрах объекта (тоже не помогло)...Что делать?помогите пожалуйста.
Вставить имя в ответ
Перейти в профиль
sagava
Активность: 6929
На сайте c 26.09.2006
Сообщений: 5370
Белокаменная
шоколад шоколадович посмотри настройки Графической Замены
Вставить имя в ответ
Перейти в профиль
HammerON
Активность: 349
На сайте c 13.02.2011
Сообщений: 56
Москва
Похоже на то, что стоит графическая замена, попробуйте выбрать "Без замены"

Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8

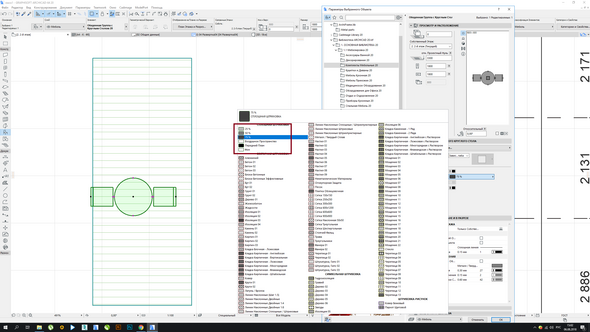

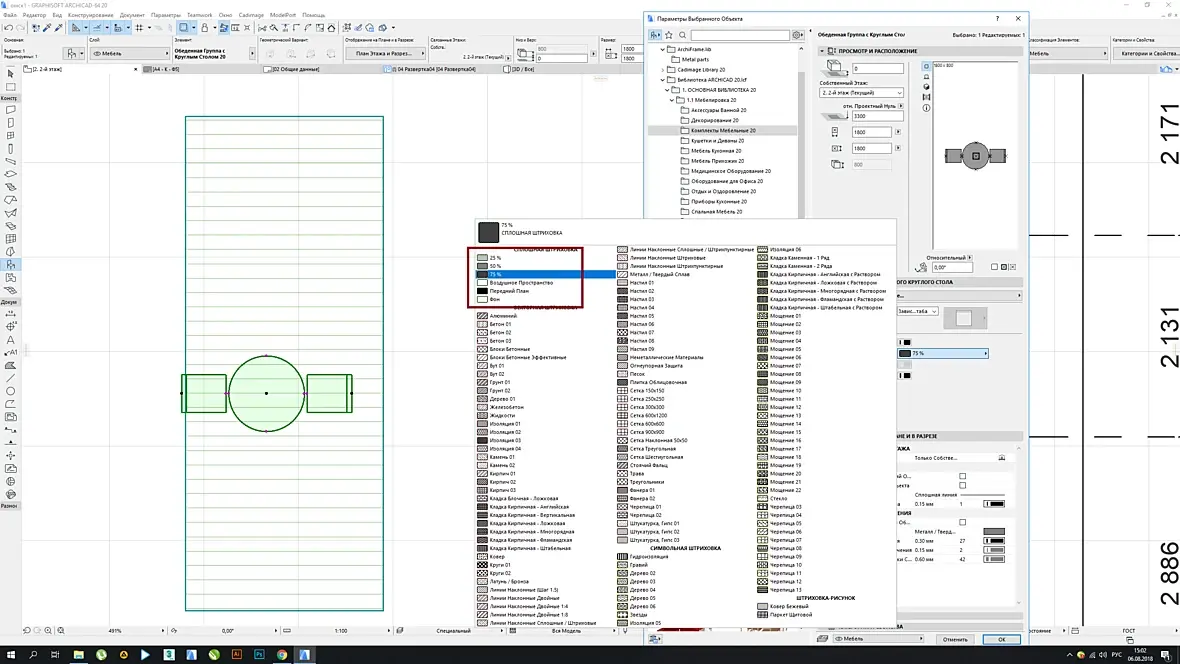

стоит без замены,на скрине
Вставить имя в ответ
Перейти в профиль
HammerON
Активность: 349
На сайте c 13.02.2011
Сообщений: 56
Москва
На скрине видно только что настроено в параметрах объекта, а графическая замена это параметр вида.
Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8

HammerON  я поняла вас,и там ,где вы картинку прислали ,у меня тоже стоит без замены

Вставить имя в ответ
Перейти в профиль
HammerON
Активность: 349
На сайте c 13.02.2011
Сообщений: 56
Москва
А если попробовать перья, штриховку переназначить на какие то другие?

Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8
HammerON  сделала как у вас ,не помогло..

Вставить имя в ответ
Перейти в профиль
Mitridat
Активность: 456
На сайте c 08.08.2008
Сообщений: 258
Москва

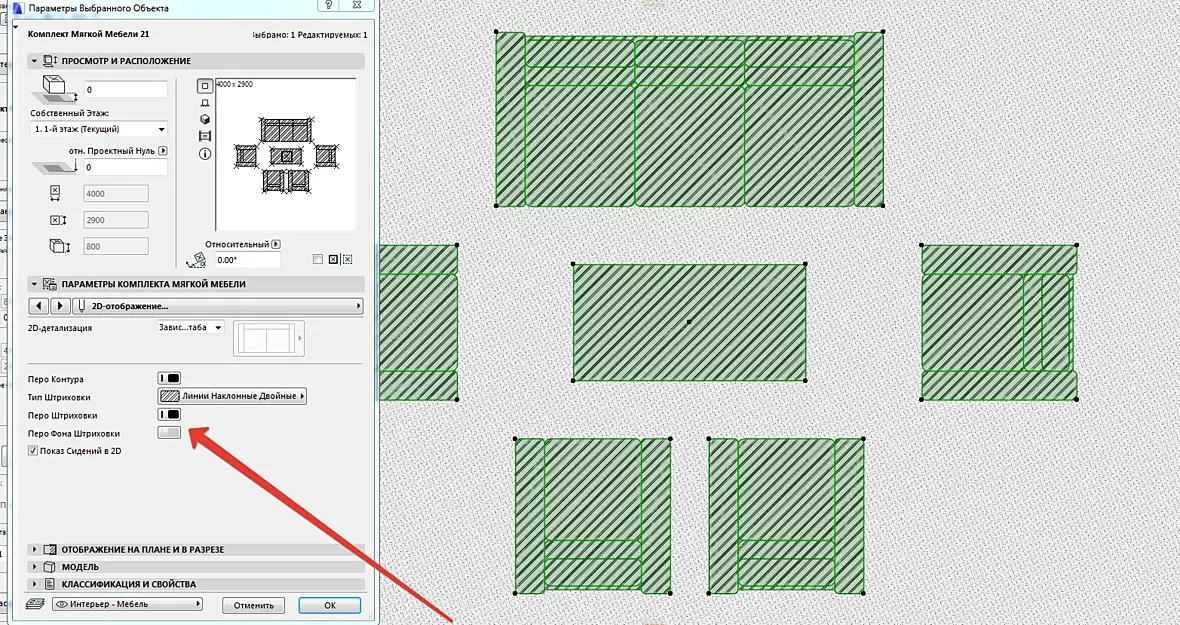

Так уберите фон и поставьте заливку 100%
Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8
Mitridat тут 75 -минимум..ничего не помогло..(

Вставить имя в ответ
Перейти в профиль
Mitridat
Активность: 456
На сайте c 08.08.2008
Сообщений: 258
Москва

На передний план вынесли объекты?

И в Параметрах модельного вида поковыряйтесь --> Замена показа штриховки

Вставить имя в ответ
Перейти в профиль
sagava
Активность: 6929
На сайте c 26.09.2006
Сообщений: 5370
Белокаменная
Пришлите файл, так тыкать будем до пришествия Мамайа.
Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8
sagava https://cloud.mail.ru/home/Mail.Ru%20%D1%80%D0%B5%D0%BA%D0%BE%D0%BC%D0%B5%D0%BD%D0%B4%D1%83%D0%B5%D1%82/%D0%BE%D0%BC%D1%81%D0%BA1.rar
Вставить имя в ответ
Перейти в профиль
sagava
Активность: 6929
На сайте c 26.09.2006
Сообщений: 5370
Белокаменная

шоколад шоколадович

Нет такого файла

Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8

sagava давайте на почту отправлю,если эта ссылка не поможет

https://cloud.mail.ru/home/Mail.Ru%20%D1%80%D0%B5%D0%BA%D0%BE%D0%BC%D0%B5%D0%BD%D0%B4%D1%83%D0%B5%D1%82/%D0%BC%D1%83%D0%BC%D1%83.pln

sagava

https://cloud.mail.ru/public/BxC8/MpTCokdZT

Вставить имя в ответ
Перейти в профиль
sagava
Активность: 6929
На сайте c 26.09.2006
Сообщений: 5370
Белокаменная

шоколад шоколадович

Открыл.

Не знаю, какая то загадка. Точнее глюк программы. Перемудрили программисты.

Вставить имя в ответ
Перейти в профиль
HammerON
Активность: 349
На сайте c 13.02.2011
Сообщений: 56
Москва

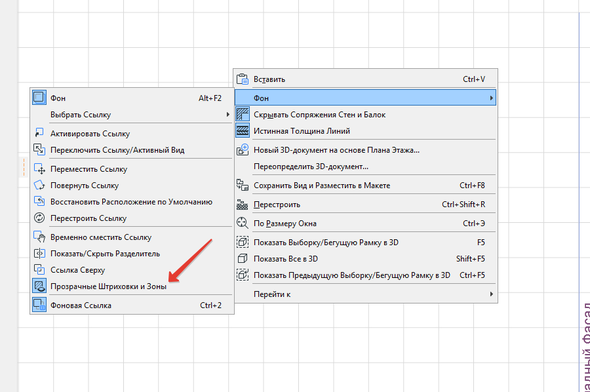

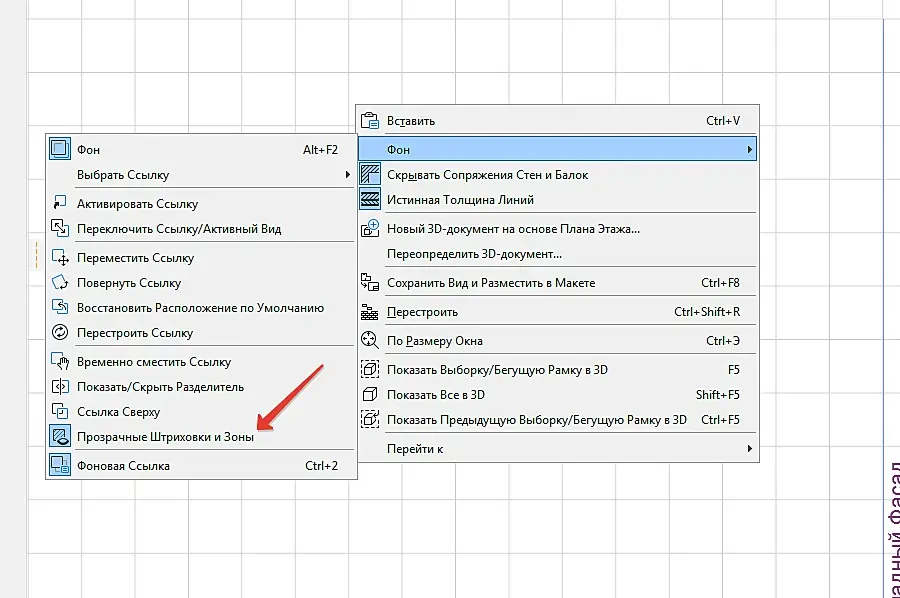

Из того, что заметил мне кажется что включена ссылка, и в ее параметрах отключен показ штриховки, если отключить ссылку (ALT+F2) то все становится нормально. Через контектсное меню можно отключить прозрачность штриховок.

Вставить имя в ответ
Перейти в профиль
шоколад шоколадович
Активность: 669
На сайте c 13.03.2016
Сообщений: 8
HammerON СПАСИБО!!!!!ПОЛУЧИЛОСЬ
