Добрый день. Уважаемые архитекторы, 3д дизайнеры. Подскажите какие существуют правила и нормы нанесения размеров по ГОСТу на планы помещений.
ГОСТ Р 21.1101-2013 Вам в помощь.
Цитата OK33_8:
Тот же вопрос и к плану МЕБЕЛИ. Можно ли проставить линейные размеры мебели с внешней стороны?
Мебель - это уже можно отнести в раздел технологии, а значит - обозначение позиции по каждому предмету мебели и уже в листе спецификации пишите размеры, вес, цвет и т.д. и .т.п.
Например, можно ли вынести внутренние размеры стен за пределы границ помещения?
"Например, можно ли вынести внутренние размеры стен за пределы границ помещения?" - вопроса по внешним размерам (осевым?) не было. Размеры изнутри наружу выносить можно. Про рамку я сказал, так как без нее (и еще миллиона мелочей) по госту не получится
Если я не ошибаюсь, то актуальной редакции по требованиям к рабочей документации интерьеров нет

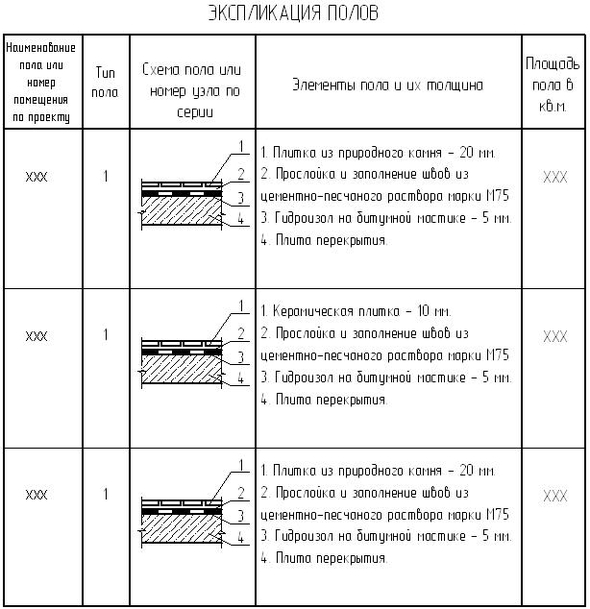

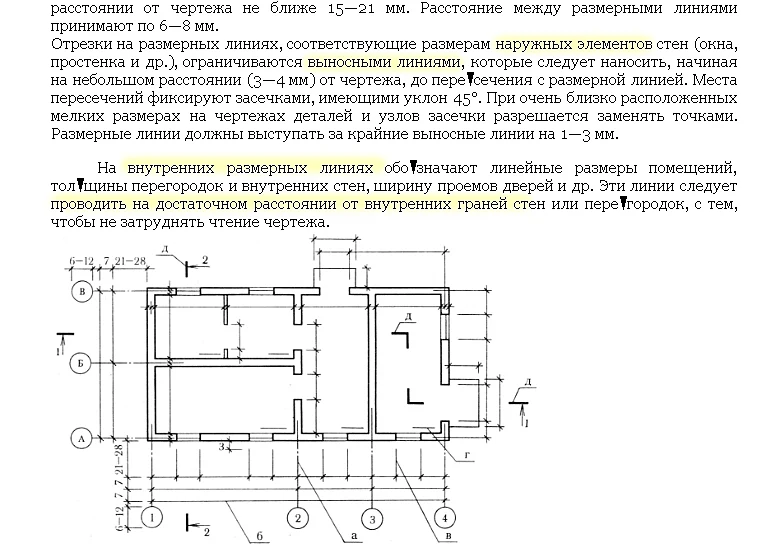

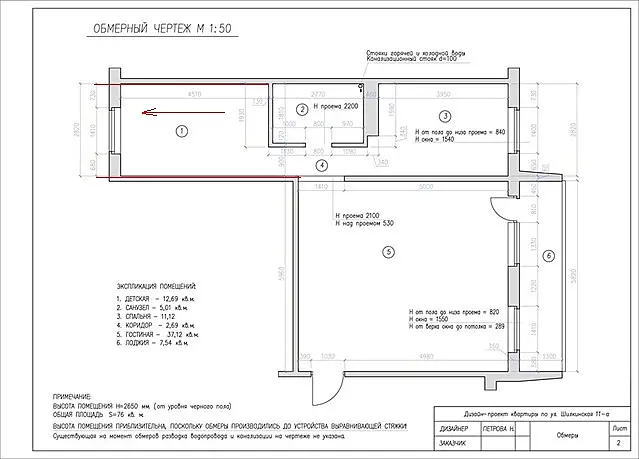

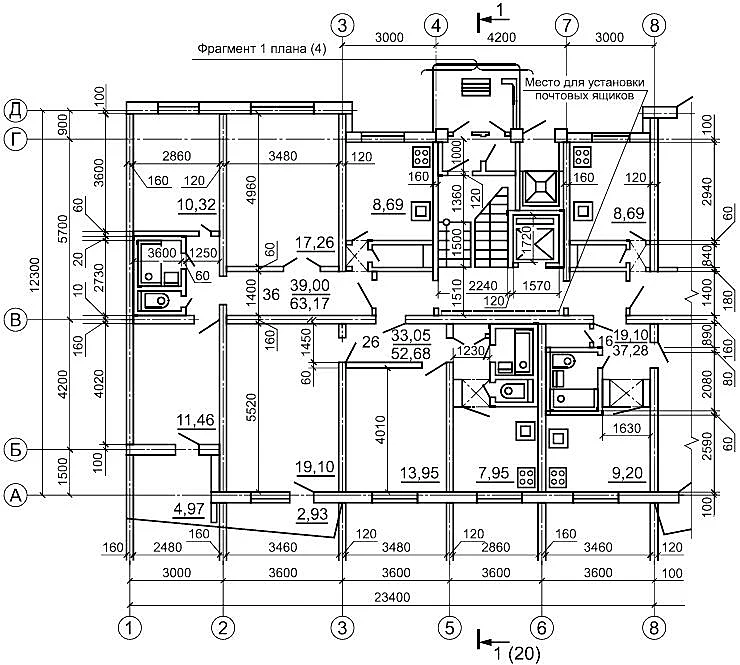

Можно руководствоваться ГОСТ 21.501-2011 ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ АРХИТЕКТУРНЫХ И КОНСТРУКТИВНЫХ РЕШЕНИЙ. Там приведен пример оформления плана . Внутренние размеры вынесены за пределы
Цитата OK33_8:
Тот же вопрос и к плану МЕБЕЛИ. Можно ли проставить линейные размеры мебели с внешней стороны?!

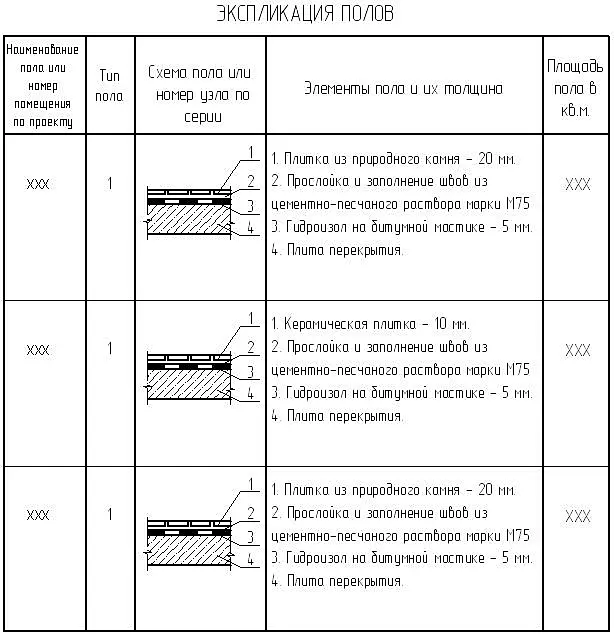

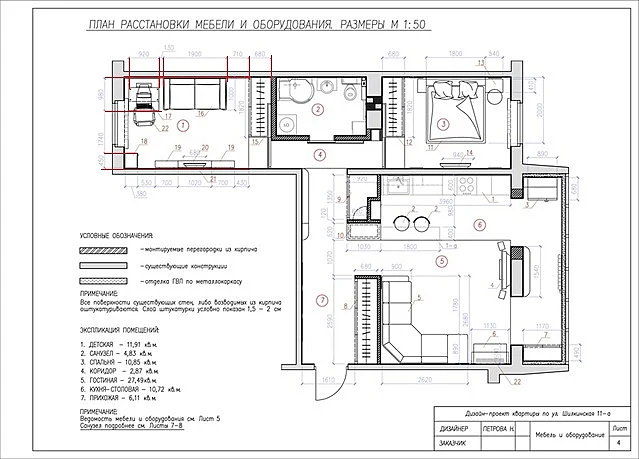

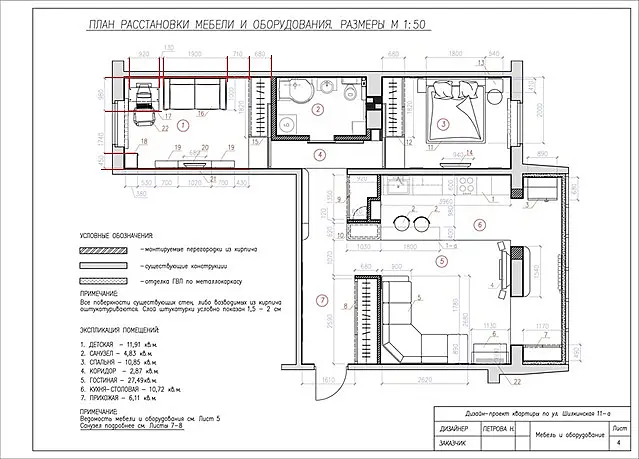

Я в своих чертежах выношу размеры мебели за внешнюю сторону. Я считаю , что следует руководствоваться принципом читаемости чертежа.
Возможен второй вариант, проставить размеры мебели внутри помещения, но воспользоваться фоном при постановке размера, чтобы размеры читались
Например, можно ли вынести внутренние размеры стен за пределы границ помещения?
"Например, можно ли вынести внутренние размеры стен за пределы границ помещения?" - вопроса по внешним размерам (осевым?) не было. Размеры изнутри наружу выносить можно. Про рамку я сказал, так как без нее (и еще миллиона мелочей) по госту не получится
За пример пдф СПАСИБО. Как вы не поймете цель вопроса была узнать о простановке размеров внутренних снаружи помещения. А не показ картинки с планом. Она была выбрана произвольно из всех тех размеры которых были вынесены за пределы помещения и не несет в себе пример правильного выполнения работы.
Например, можно ли вынести внутренние размеры стен за пределы границ помещения?
Можно, если иное не представляется возможным. Но правильнее оформить чертеж так, чтобы размеры внешних элементов были снаружи, а перегородки и прочее внутреннее - внутри.
В чертежах по дизайну этим мало кто заморачивается. Правильнее оформить чертеж так, чтобы он был легко читаем.
На сайте c 18.01.2015
Сообщений: 105
М. О. Подольск
Если будете ставить внутренние внутри, наружные - снаружи, то у вас просто будут ситуации когда на черетже не хватит для этого места. Поэтому советую следовать одному главному правилу: "Правильный чертеж, это красивый чертеж".
Если будете ставить внутренние внутри, наружные - снаружи, то у вас просто будут ситуации когда на черетже не хватит для этого места. Поэтому советую следовать одному главному правилу: "Правильный чертеж, это красивый чертеж".
Полностью поддержаваю.
Для себя руководствуюсь правилом 1 вид работ - 1 чертеж.
Например демонтаж, размеры и обозначения ставлю только на то что демонтируют.
Если план с мебелью, зачем там состав стен в условных обозначениях.
