Проставление размеров

Автор
Сообщение
На сайте c 09.04.2012
Сообщений: 18
Кишинев

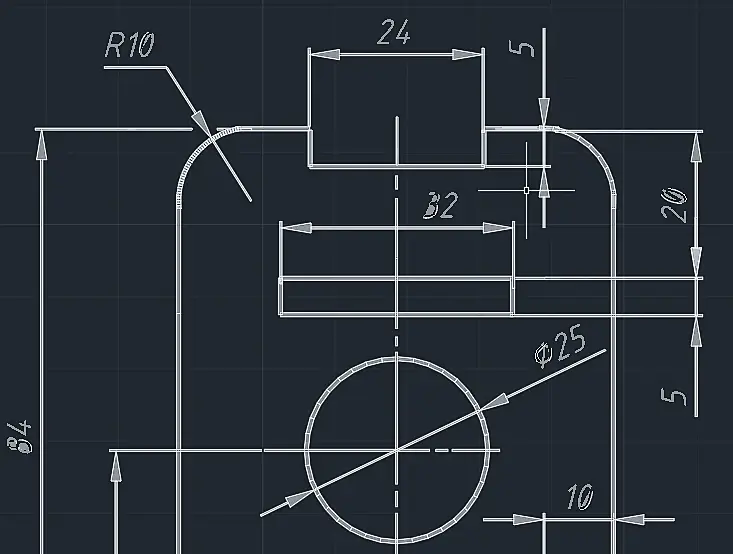

Нужно разместить цифру 5, как на образце (выше того отрезка, величину которого эта цифра отражает) и так же боком.

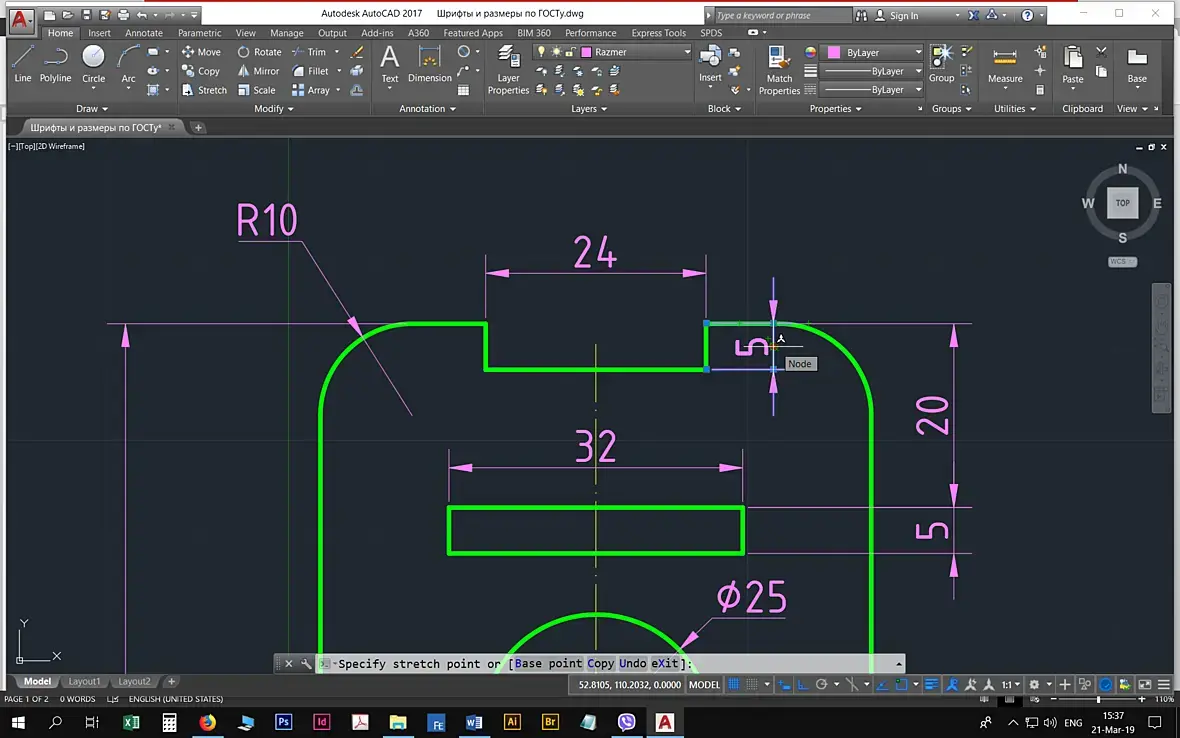

у меня получается вот так, если взять за узелок и потянуть цифру вверх:

Какие настройки в Стиле размеров надо изменить, может кто-нибудь подскажет?

На сайте c 22.06.2016
Сообщений: 98
Харьков
Редактирование размера - вкладка "текст" - ориентация текста - вдоль размерной линии
На сайте c 18.01.2015
Сообщений: 105
М. О. Подольск

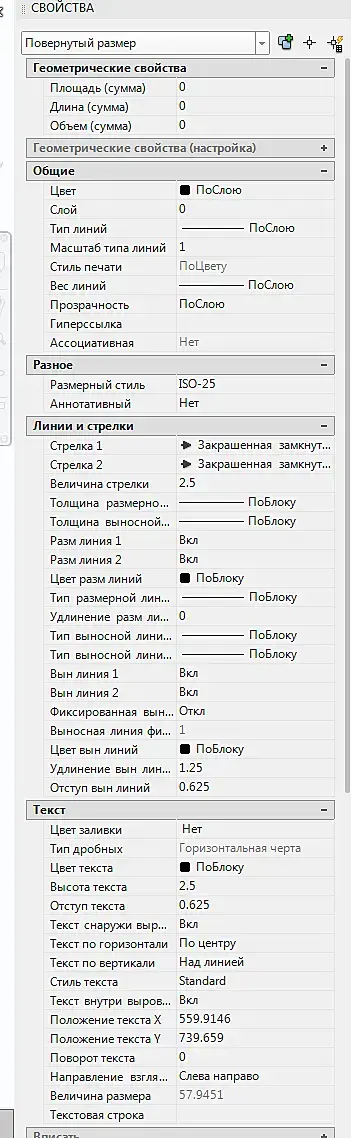

Нажми CTRL+1 в свойствах все есть. Рекомендую их оставить открытыми навсегда.

На сайте c 09.04.2012
Сообщений: 18
Кишинев

на вкладке Текст изменила настройки, все получилось.

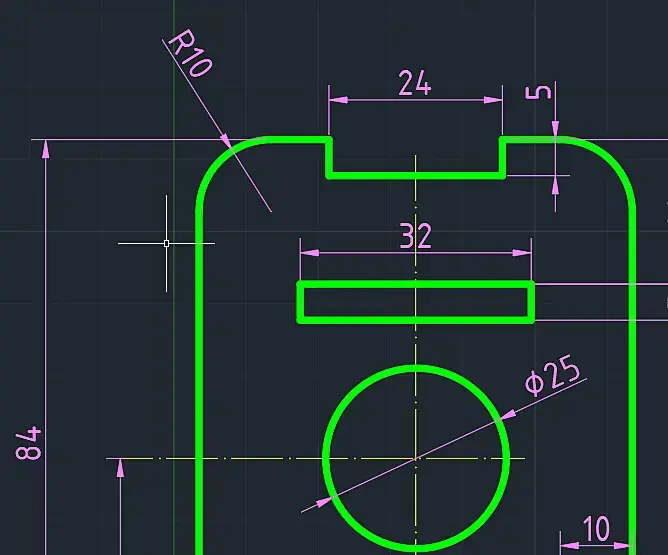

все размеры стали вдоль линии. А как сделать, чтобы R10 остался таким же, как на образце? Не вдоль линии? или для него сделали отдельный размерный стиль, где текст располагается не вдоль линии?

На сайте c 03.11.2016
Сообщений: 69
А вы точно свойства только к одному размеры применяли?
На сайте c 09.04.2012
Сообщений: 18
Кишинев
В Менеджере размерных стилей зашла на этот стиль, которым проставлены все размеры и на вкладке Текст изменила Выравнивание текста. Было - ISO standart, изменила на Выровнять вдоль размерной линии.
На сайте c 22.11.2006
Сообщений: 2037
Откуда ни возьмись...
Цитата tofan:
В Менеджере размерных стилей зашла на этот стиль, которым проставлены все размеры и на вкладке Текст изменила Выравнивание текста. Было - ISO standart, изменила на Выровнять вдоль размерной линии.

Там глобально на все размеры влияют изменения, надо было через свойства пробовать, если только у одного размера требовалось поменять.

На сайте c 09.04.2012
Сообщений: 18
Кишинев

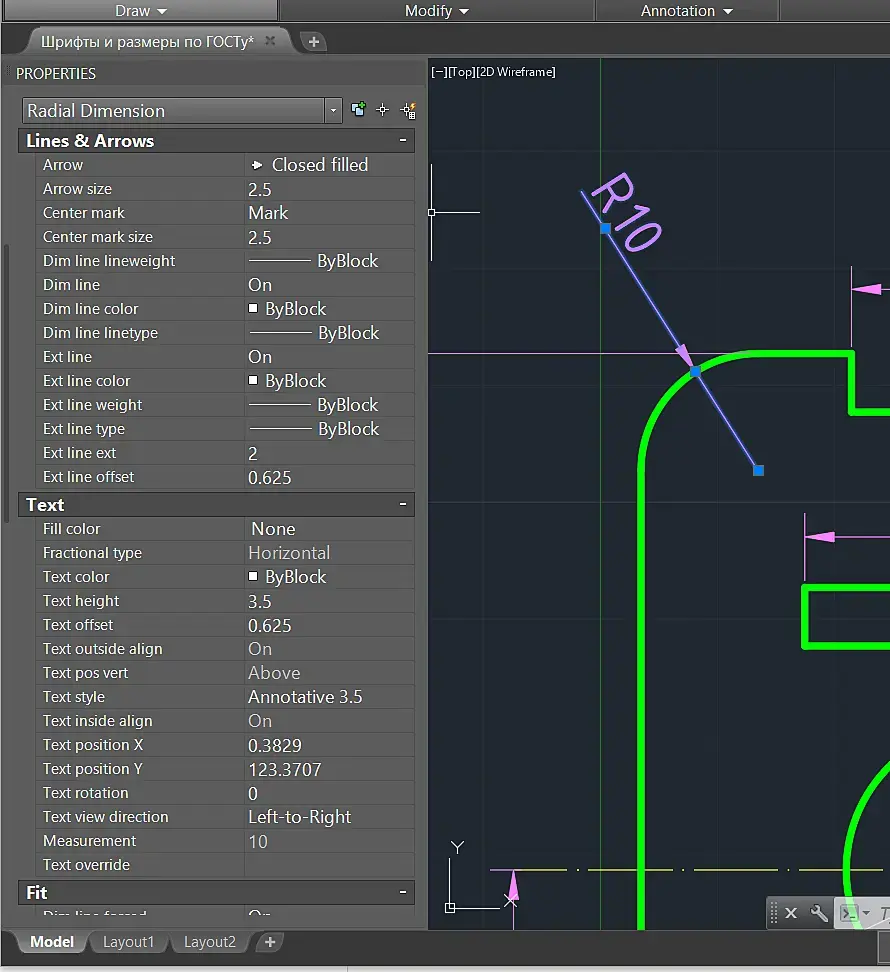

спасибо за ответы! я так и предполагала, что это сделано именно для этого размера. А вот как это сделать на палитре Свойства? я выделила этот размер, и что теперь переключить на этой палитре?

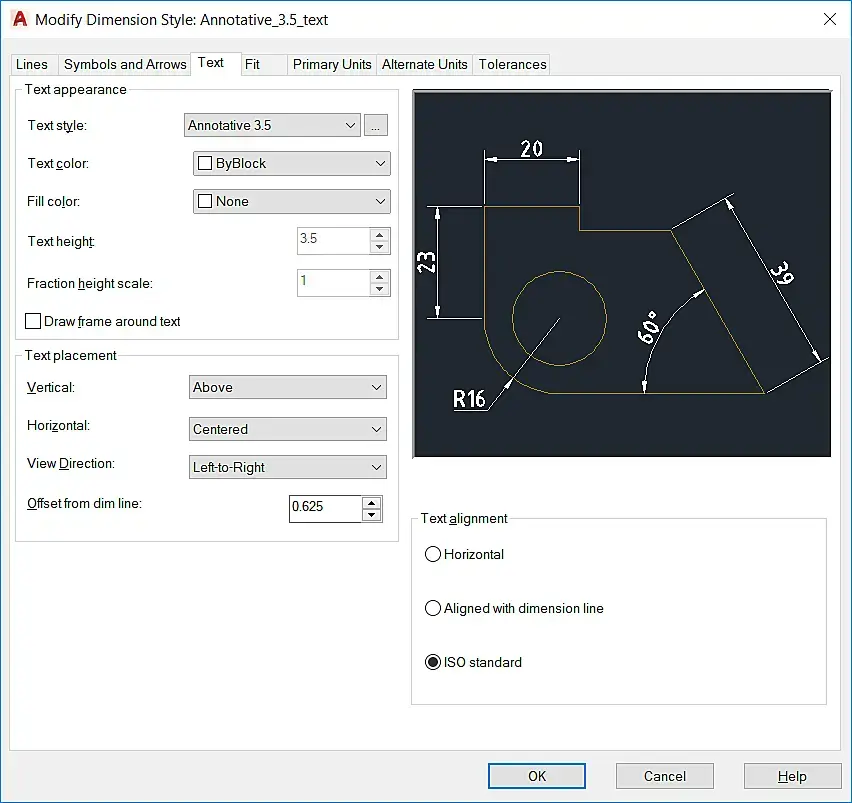

Разобралась с этим вопросом. Сделала копию Размерного стиля под другим именем (Annotative_3.5_text) и во вкладке Текст поменяла только выравнивание текста на ISO Standard

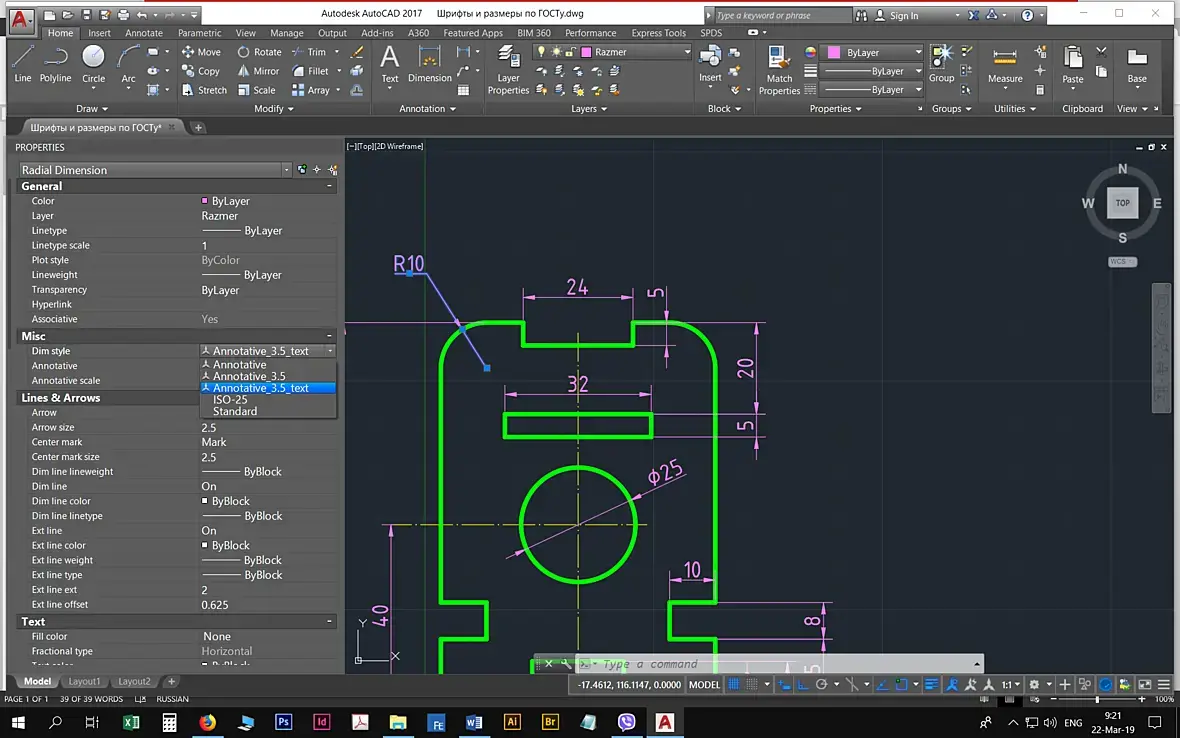

Потом на чертеже выделила именно тот размер, который надо изменить, и в Панели Свойства переключила Размерный стиль на новый (Annotative_3.5_text)

вот и все, изменился только этот размер.

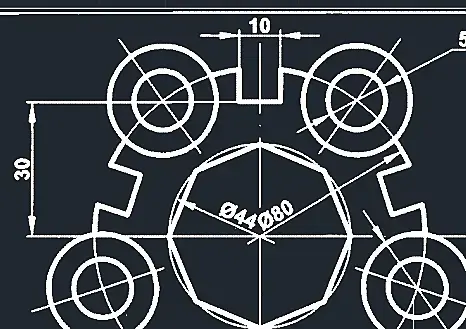

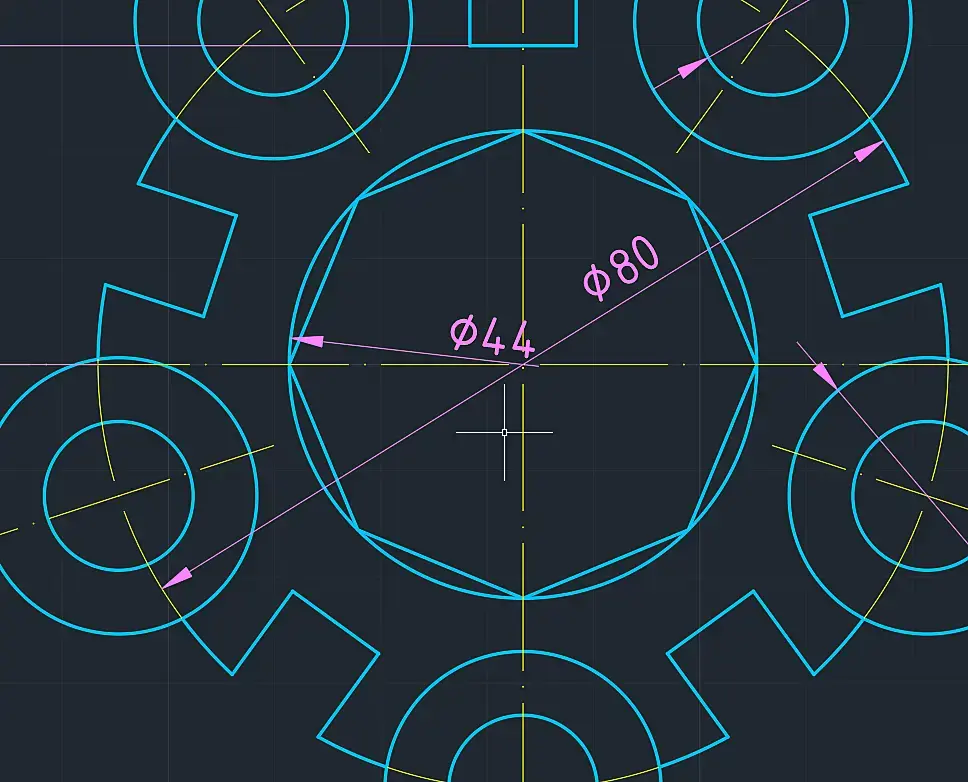

Возник еще вопрос на эту же тему. В образце размер диаметров в центре поставлен так:

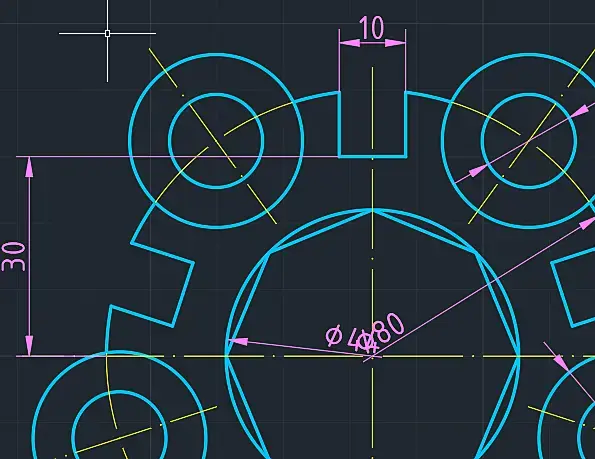

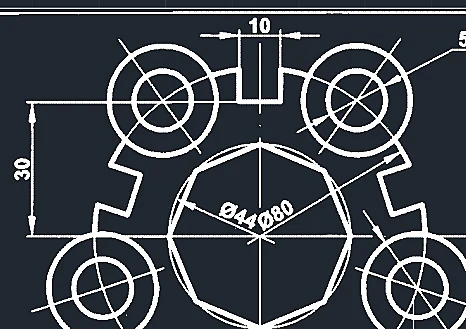

У меня сначала получилается вот так:

цифры налезают одна на другую

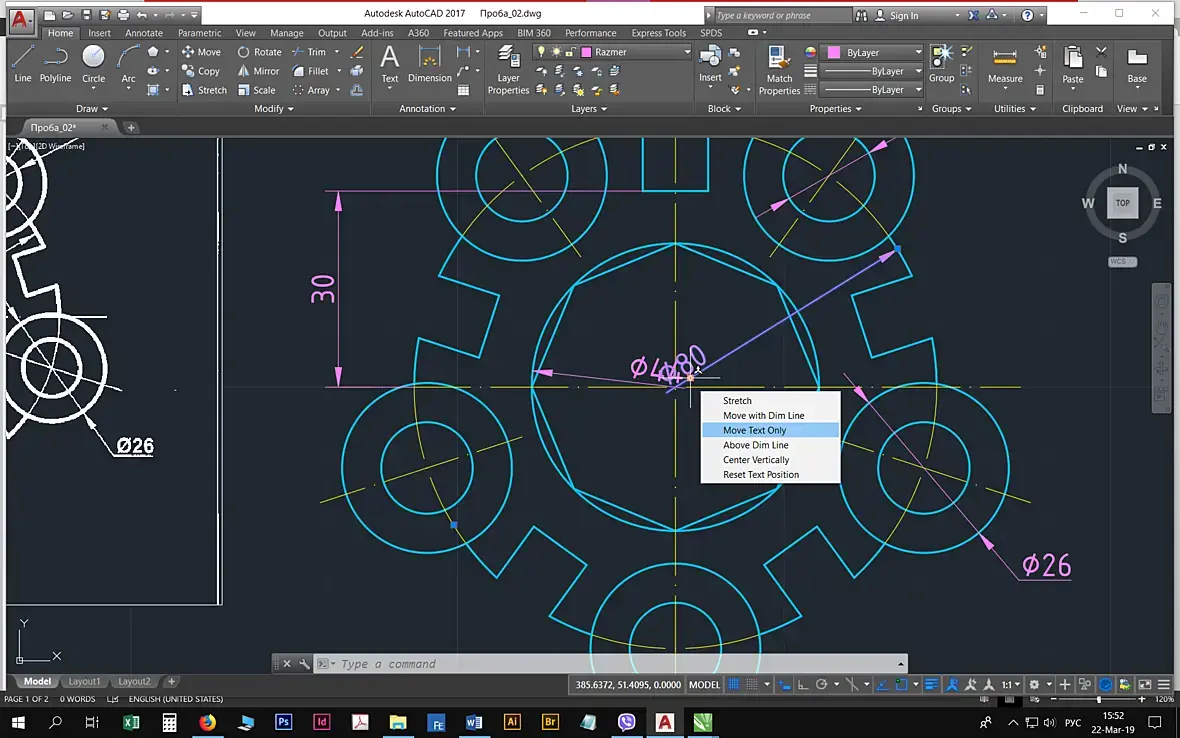

выделяю размер - выбираю Перемещать только текст, получается вот так:

да, текст можно двигать в любое место, но в то же время стрелка сразу же растягивается на всю окружность. А как сделать, чтобы она осталась, как была вначале, как диаметр 44, от центра ?
