Возник вопрос, как правильно разложить в 3d плитку, с подсчетом. Считать нужно подрезанную плитку, и самое главное, если плитку можно порезать на куски - то использовать все их в раскладке (например пол под 45 градусов). Под 45 - в архикаде разложить конкрентный геморрой. Есть вроде вариант с навесной стеной - но опять же - как посчитать обрезки?
Или для этого есть специальные проги? Какие? Желательно с выводом в макс модели.

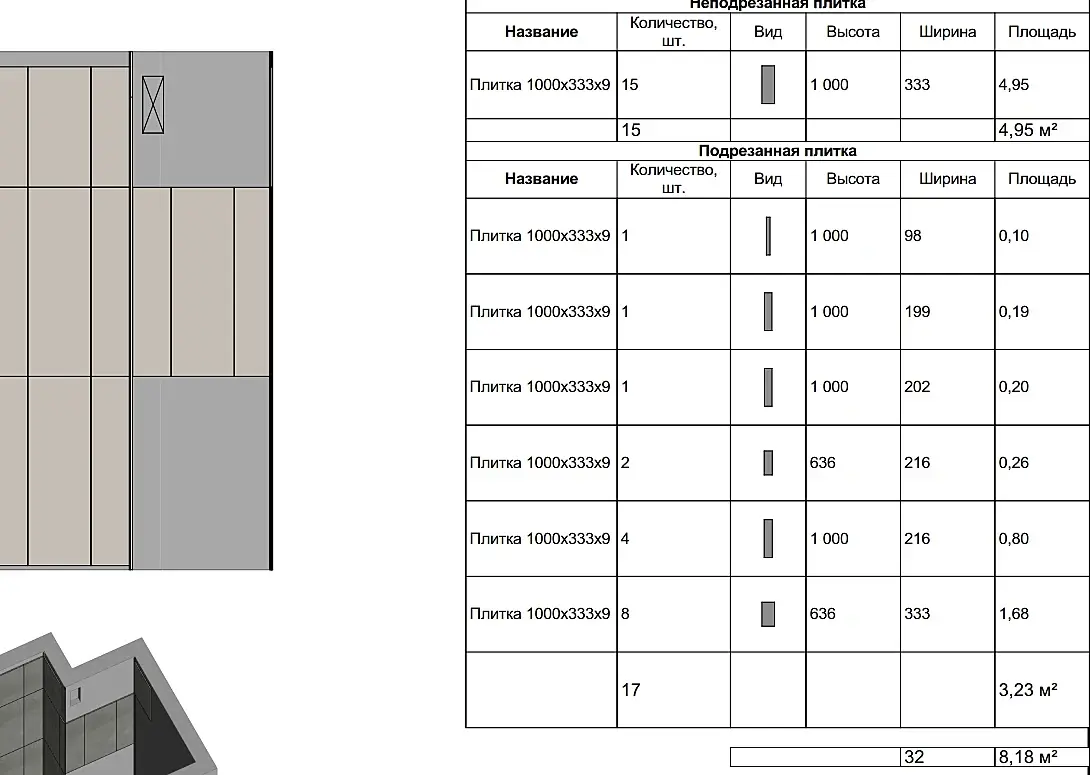

В архикаде у меня получилось подсчитать только целые плитки + подрезанные (получается просто количество целых плиток и их площадь, но это слегка не то, ведь если две плитки на углу одинаково отрезаны - то я могу это из одной вырезать, а будет учитывать две). Плитку я переводил в библиотечный объект из морфа, с покрытием на передней грани, так площади считаются хорошо, редактировать тоже удобно.
Может использовать две проги, например считать в одной, а рисовать в другой, хотя это двойная работа.
На сайте c 26.09.2006
Сообщений: 5206
Белокаменная
Uraken у ArchiSuite есть ArсhiTiles. Он и раскладывает и считает. Как считает? Я не знаю, у него своя считалка.
Последний здоровый ArchiSuite, существует для АС18.
Я особо не заморачиваюсь, делаю штриховками в Материале, штуки считаю в ручную, а площадь конечно считается автоматом. На квартирах это не так трудно и долго, а на крупных объектах ни кто не требует в штуках. А если проявляю инициативу и пишу и в штуках, смотрят на меня как на психа.
sagava я в курсе про ArсhiTiles - эту идею отбросил, т.к. уж очень древняя... Тут просто хотят все до миллиметра смоделировать, включая швы и количество раствора ) в принципе, точную площадь я арчик научил считать - но этого оказалось недостаточно.
Смотрел прогу Аркулятор, но работа с ней специфическая конечно. Хотя в 3d она модель выкидывает.
Uraken но опять же - как посчитать обрезки? Практически, не реально. Всегда приходится закладывать запас. Использую навесную стену, если под 45градусов,перевожу в морф и режу. Площадь примерно до 50 м2. Подсчет вручную. Удачи!
Есть еще одна засада, с точными расчетами, после того как вы все посчитаете, это все еще и на чертежах расписать нужно, куда какой кусок, от одной плитки ложится.
P.S. Как делать в архкаде не в курсе, просто знакомая задача, делал ручками...
Подниму тему ибо вопрос актуальный. Кто-нибудь пользовался дополнением Eptar Tiling? Хорошая вещь или как? Сейчас пользуюсь ArсhiTiles 2 из-за этого не перехожу с 19 версии. Но бесконечно это продолжаться не может, а в ручную раскладывать это смерть. Ищу подходящие варианты.

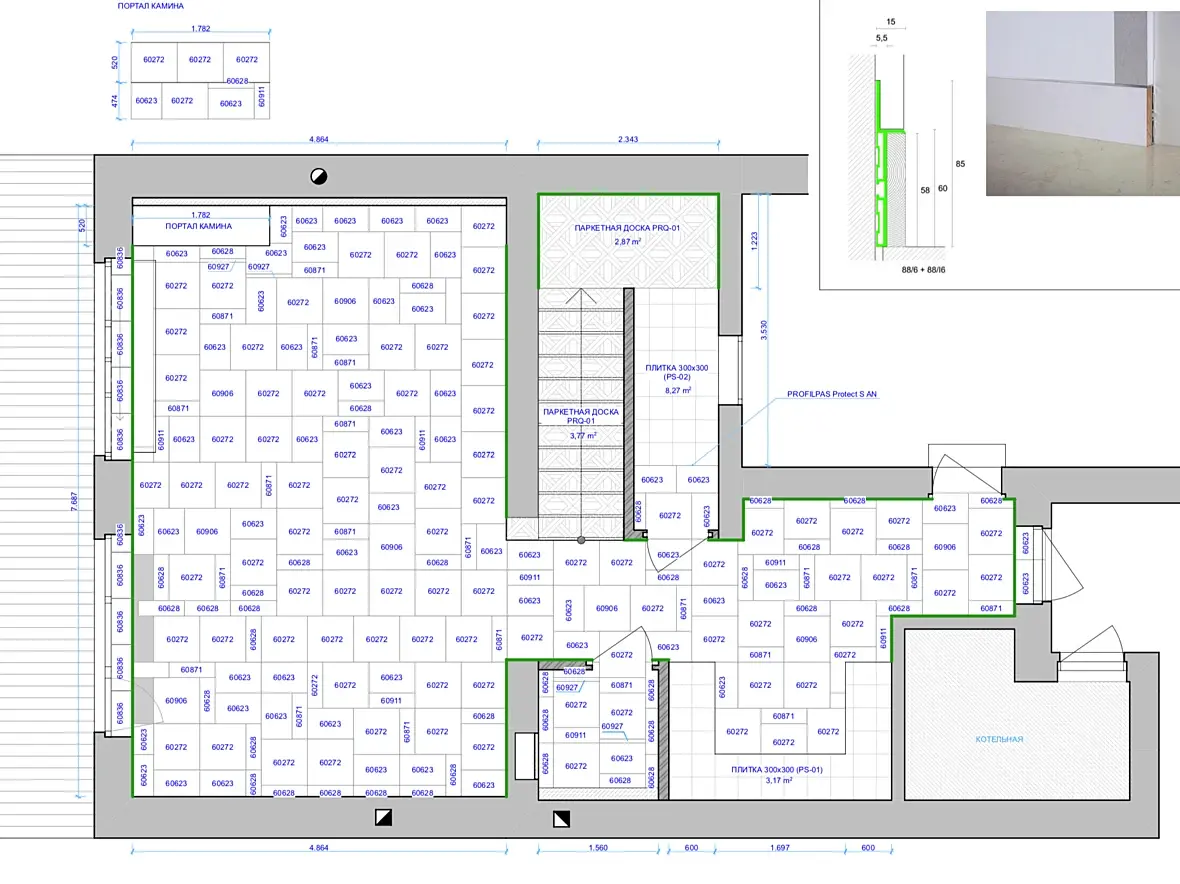

Раскладываю вручную обычно. Невозможно автоматизировать процесс создания индивидульных раскладок. Общее количество и запас можно посчитать только на мелких форматах однотипной плитки. А на большие форматы плитки (600х2400, 1200х3600 и тд), только ручками. Большие обрезки подставляются и нумеруются вручную. То же для эксклюзивных раскладок с декорами. Ужасно муторно… но точно )
В том примере, что на чертеже, были созданы объекты-плитки из куба примитива, каждому из которых присвоен артикул. Впоследствии общее количество всех видов плиток было автоматически посчитано в спецификации. То же самое на стены.
Не в ручную, забиваются ID и создается таблица, которая сама все считает.
Натурально вручную:) А если надо поменять раскладку, сдвинуть немного, потолок опустить, изменить размер плитки, ширину шва, начинай всё заново. Это вообще не вариант.
Я лучше вручную посчитаю количество, лишь бы не раскладывать.
Если настолько эксклюзивная раскладка как на примере Lamfadel, то конечно автоматизировать не получится, но основная масса плитки всё же кладётся обычным способом. ArсhiTiles прям выручает, за исключением нескольких минусов, но всё же придётся с ним расстаться...
UPD:
Коллеги, по совету бывалых стала делать раскладку плитки навесной стеной. Архикад 23. По сравнению с architiles конечно тоска , хоть обратно на 19 архикад возвращайся, но альтернатив пока не вижу. Так вот вопрос: как подвинуть начало текстуры на навесной стене? Привязка 3d текстуры для навесной стены не активна. Стык текстуры посреди плитки. Подскажите как это исправить?
Ещё вопрос, как делать внешние углы под 45 градусов? Предполагаю, что такой возможности нет, но может быть я ошибаюсь.
