Заранее приношу извинения если тема уже существует.
То что нашел не совсем подходит (пускать мэппинг по сплайнам и пр.), точнее этим способом не прокатило.
Задача следующая - разложить на плоскости шпон средствами 3дмакс как здесь: [imghttp://vshpone.narod.ru/images/009_01.JPG  [/img]
В unwrap uvw не силён, каюсь. В общем выручайте!
Возраст: 44
Пол: М
На сайте c: 03.04.2008
Сообщения: 672
Откуда: Екатеринбург
@ntibiotic
Если максом, нарисуй сплайном часть круга (нужно подсчитать), далее конвертим в полигоны, кидаем текстуру, UVW Map. Подогнали текстуру, далее крутим Array. возможно проще, пока то что пришло в голову простым способом


Возраст:
Пол: Ж
На сайте c: 10.02.2008
Сообщения: 1880
Откуда: Горячий Ключ
https://www.youtube.com/watch?v=0k2tv1ITiW0

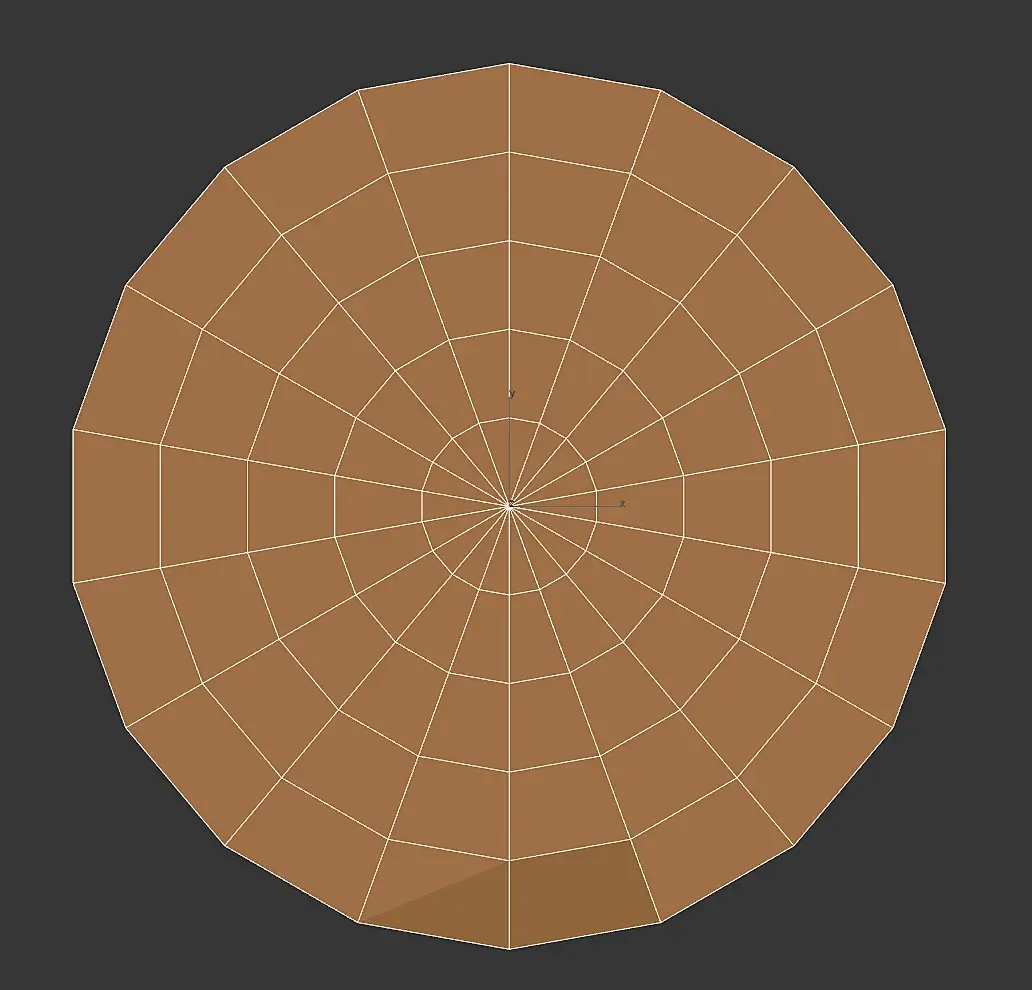

Вот урок который был написан специально для меня чайника, от NikkoN, поэтому все плюсы ему, если что. А вам круг разбить на 2 части и мапить по регионам от края к центру. Примерно так.
Сори за кривизну.
Возраст: 45
Пол: М
На сайте c: 01.03.2007
Сообщения: 1173
Откуда: Homel, Belarus
я бы в фотошопе нарисовал, и натянул бы)

узор если для ближних ракурсов, то в кореле


а чем картинка изначальная не нравится то?
для дальних планов супер
вот тебе видео как натянуть, я думаю разберешься
http://statusvideo.ru/videocourses/lesson,42,7,3d-studio-max-2012.html
Возраст:
Пол: М
На сайте c: 22.09.2011
Сообщения: 631
Откуда:
Quote:
Задача следующая - разложить на плоскости шпон средствами 3дмакс как здесь:
Т.е. если я правильно понял, "рубашку" нужно собирать другую и самостоятельно? Почему, в самом деле, не воспользоваться PhotoShop-ом?
Возраст: 36
Пол: М
На сайте c: 23.07.2010
Сообщения: 166
Откуда:
тут от всего пирога 1/4 всего лишь нарисовать..
Возраст:
Пол: М
На сайте c: 09.12.2009
Сообщения: 40
Откуда: Москва
Да, задача на самом деле стоит разложить тектурку таким образом на потолке. Надеялся, что есть какая-нибудь волшебная кнопочка )))) Видать придётся через фотошоп..
Всем спасибо за участие!
Возраст: 34
Пол: М
На сайте c: 10.07.2008
Сообщения: 1114
Откуда: Екатеринбург

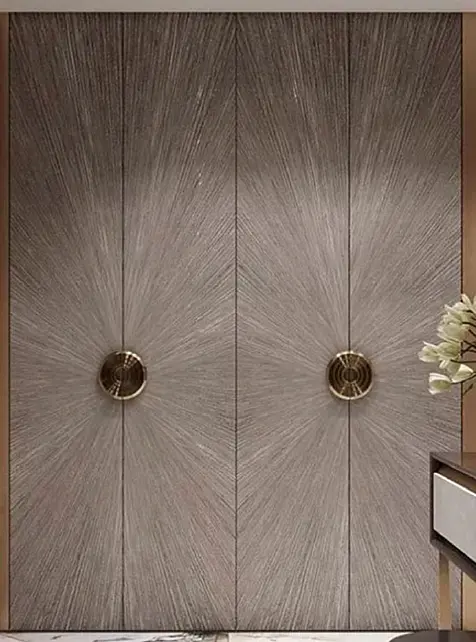

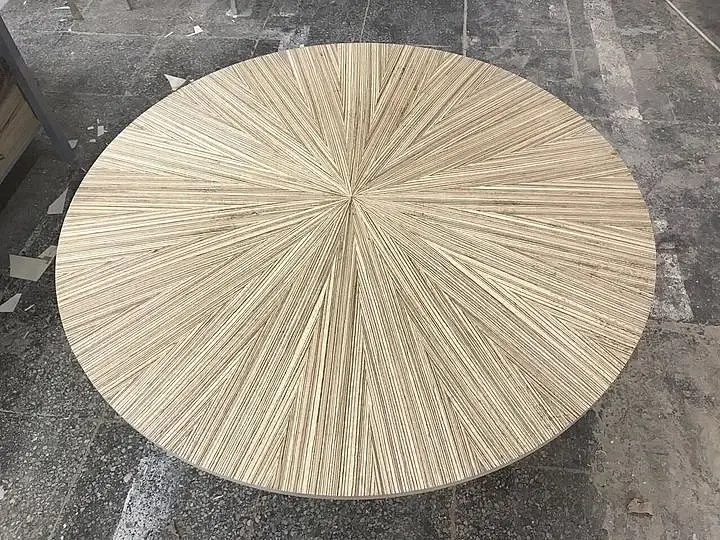

вот и у меня возник вопрос по лучевой раскладка шпона) подскажите как можно разложить существующий дифуз дерева?

в свое время с помощью модификатора uvw получалось случайно достичь такого эффекта. сейчас всяко тыкаю, и не получается.

Возраст: 49
Пол: М
На сайте c: 20.08.2007
Сообщения: 2685
Откуда: Одесса
Цитата dead_lyric:

вот и у меня возник вопрос по лучевой раскладка шпона) подскажите как можно разложить существующий дифуз дерева?

в свое время с помощью модификатора uvw получалось случайно достичь такого эффекта. сейчас всяко тыкаю, и не получается.

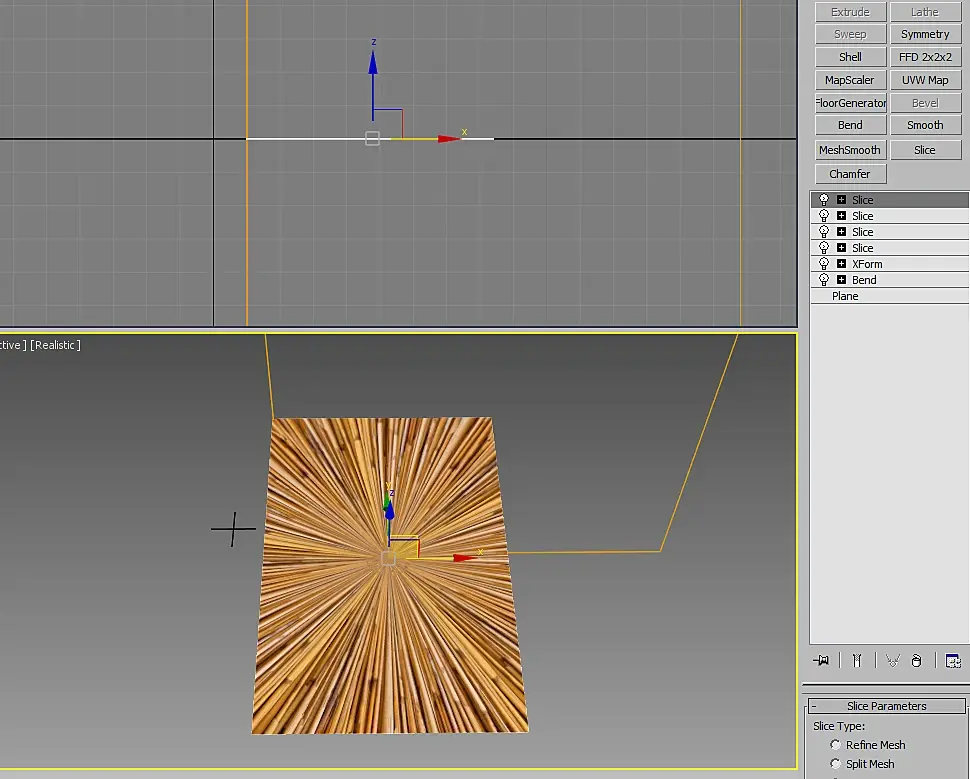

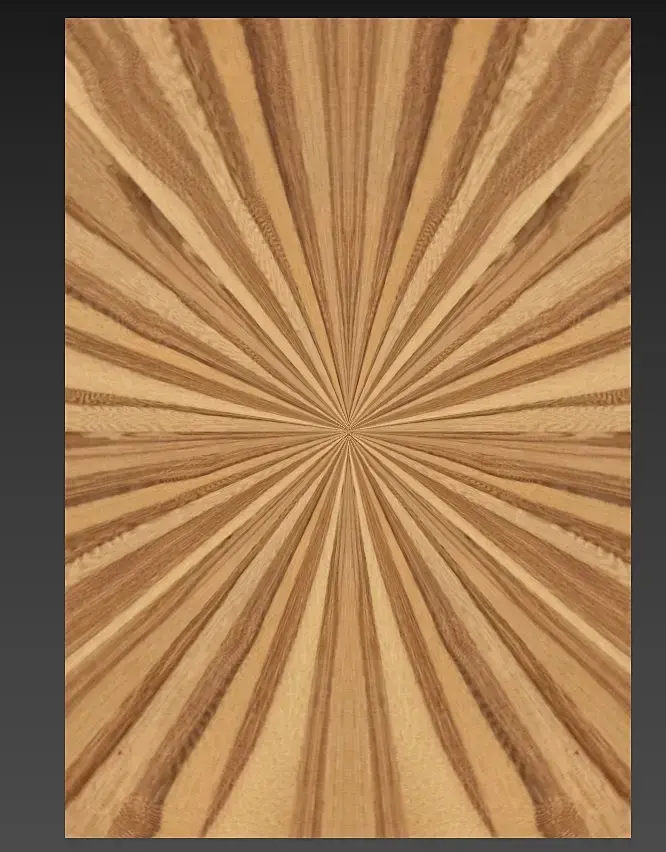

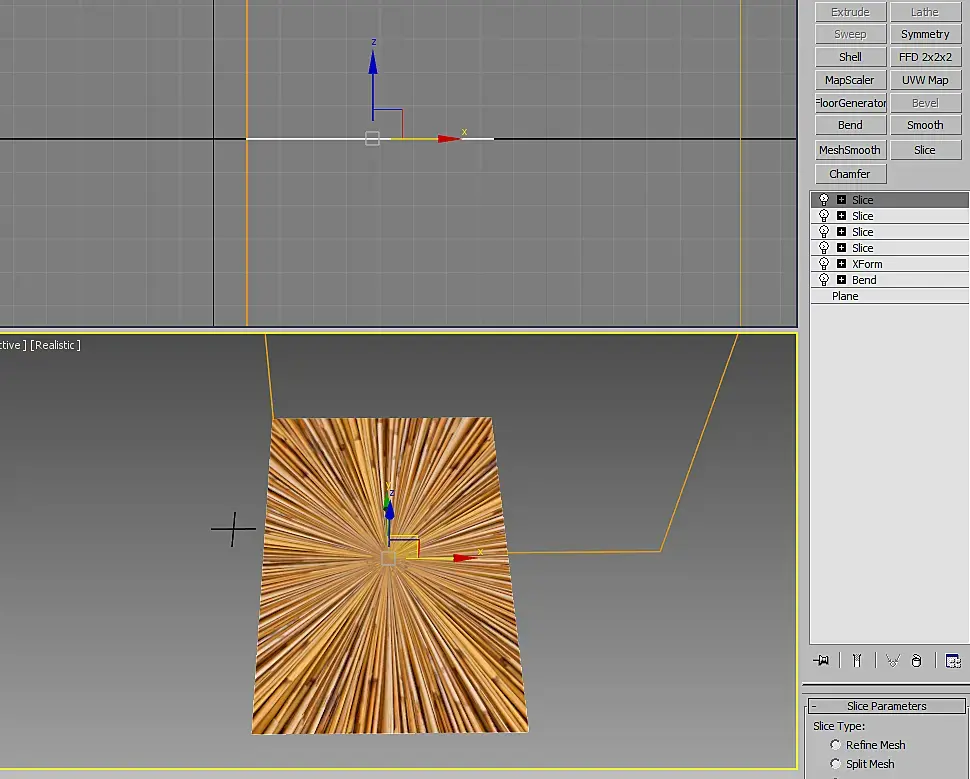

с  развертками не очень дружу ,но придумал такой способ. На картинке алгоритм. Надеюсь разберешься.

Возраст: 34
Пол: М
На сайте c: 10.07.2008
Сообщения: 1114
Откуда: Екатеринбург
Цитата renderman:
с  развертками не очень дружу ,но придумал такой способ. На картинке алгоритм. Надеюсь разберешься.

можно чутка поподробнее? бенд на 360? потом xform, как вы накидываете слайс? со слайсом вообще ни разу не встречался и не понимаю его участия тут.

п.с. вроде понял, с помощью него вы нарезали прямоугольник?

Возраст: 49
Пол: М
На сайте c: 20.08.2007
Сообщения: 2685
Откуда: Одесса
Цитата dead_lyric:
Цитата renderman:
с  развертками не очень дружу ,но придумал такой способ. На картинке алгоритм. Надеюсь разберешься.

можно чутка поподробнее? бенд на 360? потом xform, как вы накидываете слайс? со слайсом вообще ни разу не встречался и не понимаю его участия тут

слайсом обрезал что бы не булить

Возраст: 34
Пол: М
На сайте c: 10.07.2008
Сообщения: 1114
Откуда: Екатеринбург
Цитата renderman:
слайсом обрезал что бы не булить

большое спасибо, буду дорабатывать, но уже ясно, что способ рабочий!

Возраст: 49
Пол: М
На сайте c: 20.08.2007
Сообщения: 2685
Откуда: Одесса
Цитата dead_lyric:
Цитата renderman:
слайсом обрезал что бы не булить

большое спасибо, буду дорабатывать, но уже ясно, что способ рабочий!

пожалуйста!

Возраст: 45
Пол: М
На сайте c: 21.01.2009
Сообщения: 477
Откуда: Москва бьет с носка, а Питер бока повытер.
Так текстура сильно искажается, да и в жизни так не будет. Можно в анврапе порезать на сектора, а сектора соответственно разложить так, чтоб все высоты секторов были параллельны между собой, и параллельны по отношению к текстуре. Понятно объяснил?))
Возраст: 30
Пол: М
На сайте c: 12.02.2016
Сообщения: 38
Откуда:

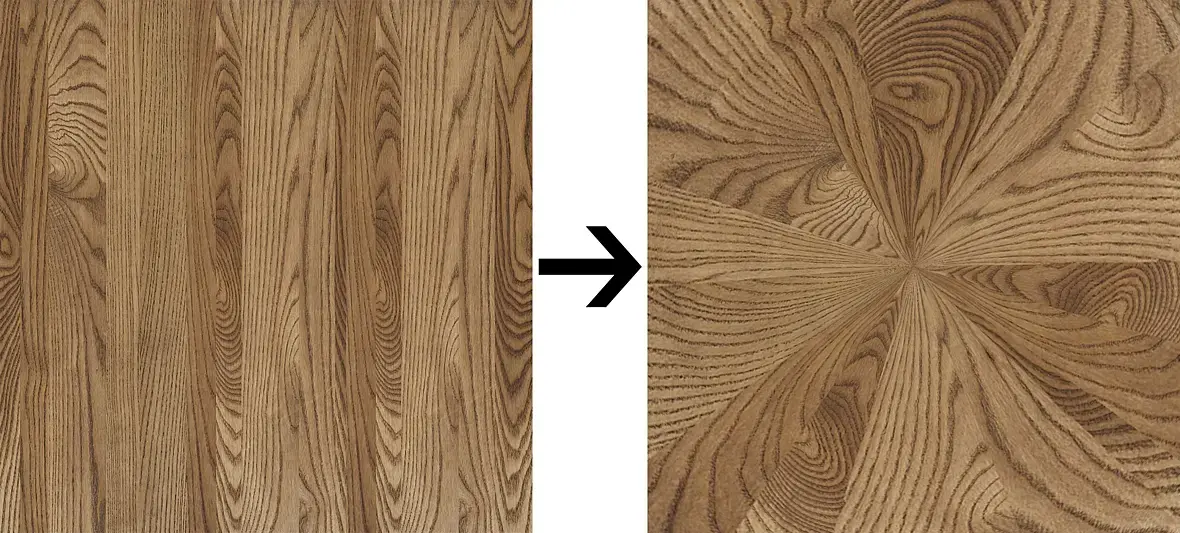

Если быстро нужно, то можно в фотошопе применить Фильтр>Искажение>Полярные координаты (FILTER > DISTORT > POLAR COORDINATES). Затем скадрировать.

Возраст: 49
Пол: М
На сайте c: 20.08.2007
Сообщения: 2685
Откуда: Одесса
Цитата valek76:
Так текстура сильно искажается, да и в жизни так не будет. Можно в анврапе порезать на сектора, а сектора соответственно разложить так, чтоб все высоты секторов были параллельны между собой, и параллельны по отношению к текстуре. Понятно объяснил?))

искажается, потому что изначально план содержит мало полигонов. Нужно делать план максимально плотным, перед бендом

Возраст: 45
Пол: М
На сайте c: 21.01.2009
Сообщения: 477
Откуда: Москва бьет с носка, а Питер бока повытер.
Ну Полар шоповский тоже ведь текстуру тянет, разве нет?
Возраст: 30
Пол: М
На сайте c: 12.02.2016
Сообщения: 38
Откуда:
Цитата valek76:
Ну Полар шоповский тоже ведь текстуру тянет, разве нет?

Тянет конечно) я ж написал если быстро нужно сделать) А так естественно все ручками и дольше)

Возраст: 45
Пол: М
На сайте c: 21.01.2009
Сообщения: 477
Откуда: Москва бьет с носка, а Питер бока повытер.

Цитата renderman:
Цитата valek76:
Так текстура сильно искажается, да и в жизни так не будет. Можно в анврапе порезать на сектора, а сектора соответственно разложить так, чтоб все высоты секторов были параллельны между собой, и параллельны по отношению к текстуре. Понятно объяснил?))

искажается, потому что изначально план содержит мало полигонов. Нужно делать план максимально плотным, перед бендом

Да я не о том. Имелось ввиду, что в центре пиксели в точку съезжают, а по краям наоборот они растягиваются. Ну и рисунок древесины соответственно искажается.

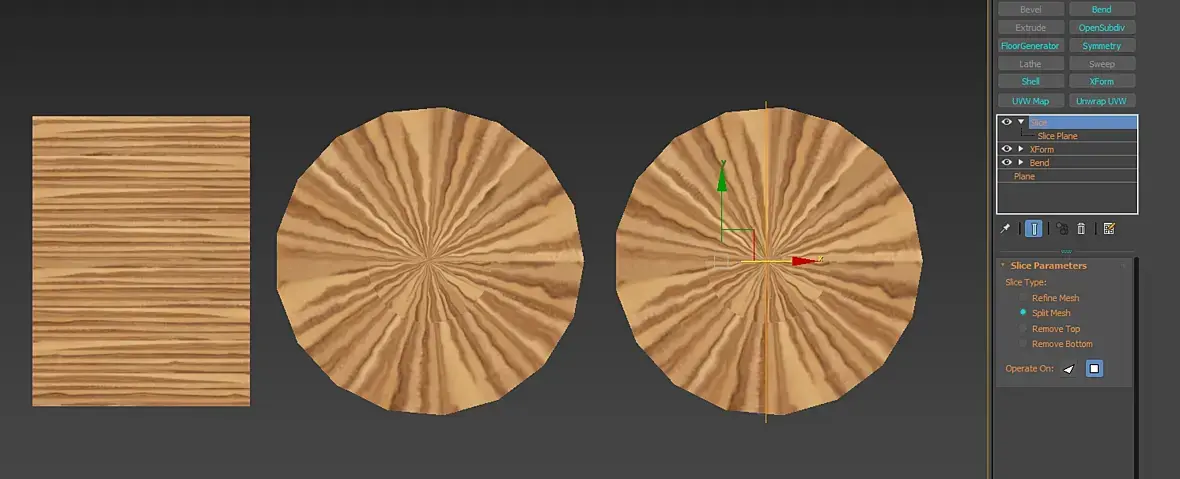

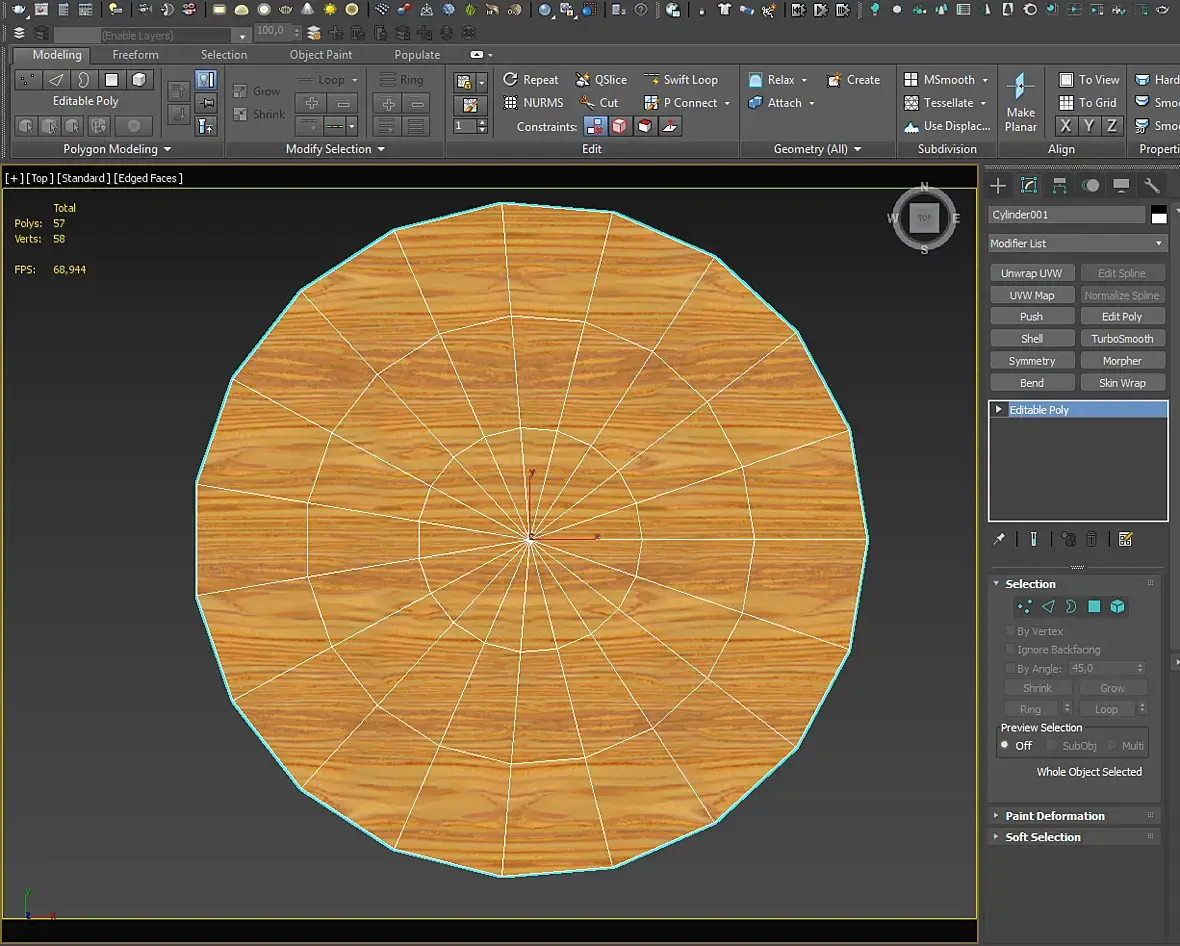

Я про этот способ говорил выше.

Тут делов на три минуты.

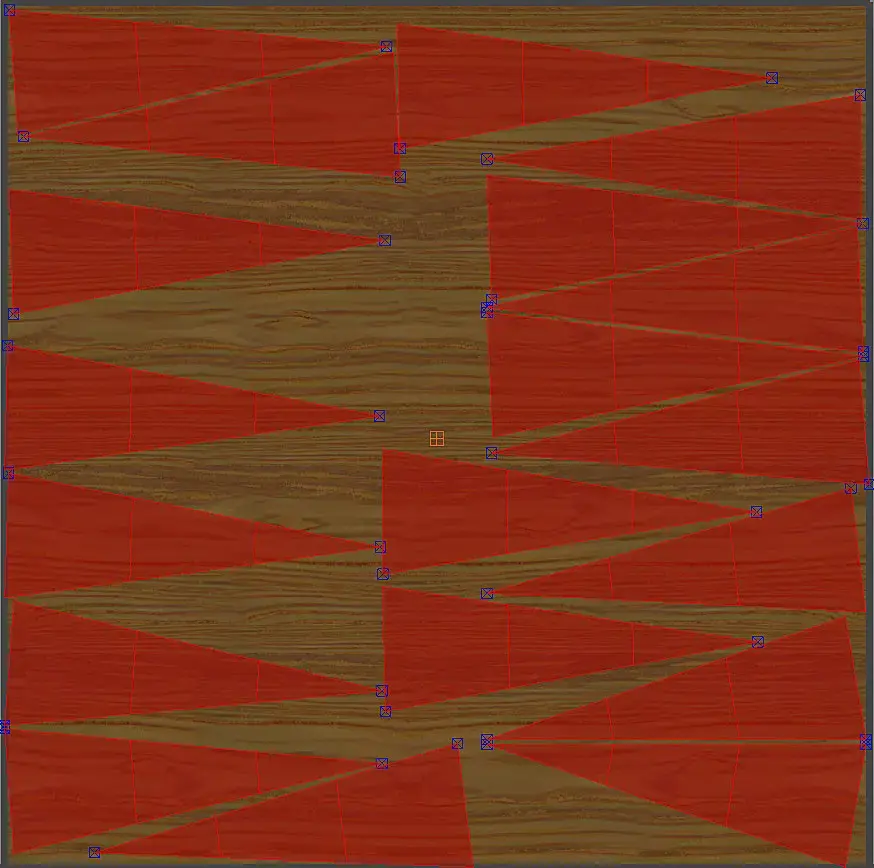

Второй скрин - это анврап, если кто не понял.))

Возраст: 32
Пол: М
На сайте c: 12.03.2013
Сообщения: 577
Откуда: Ростов-на-Дону

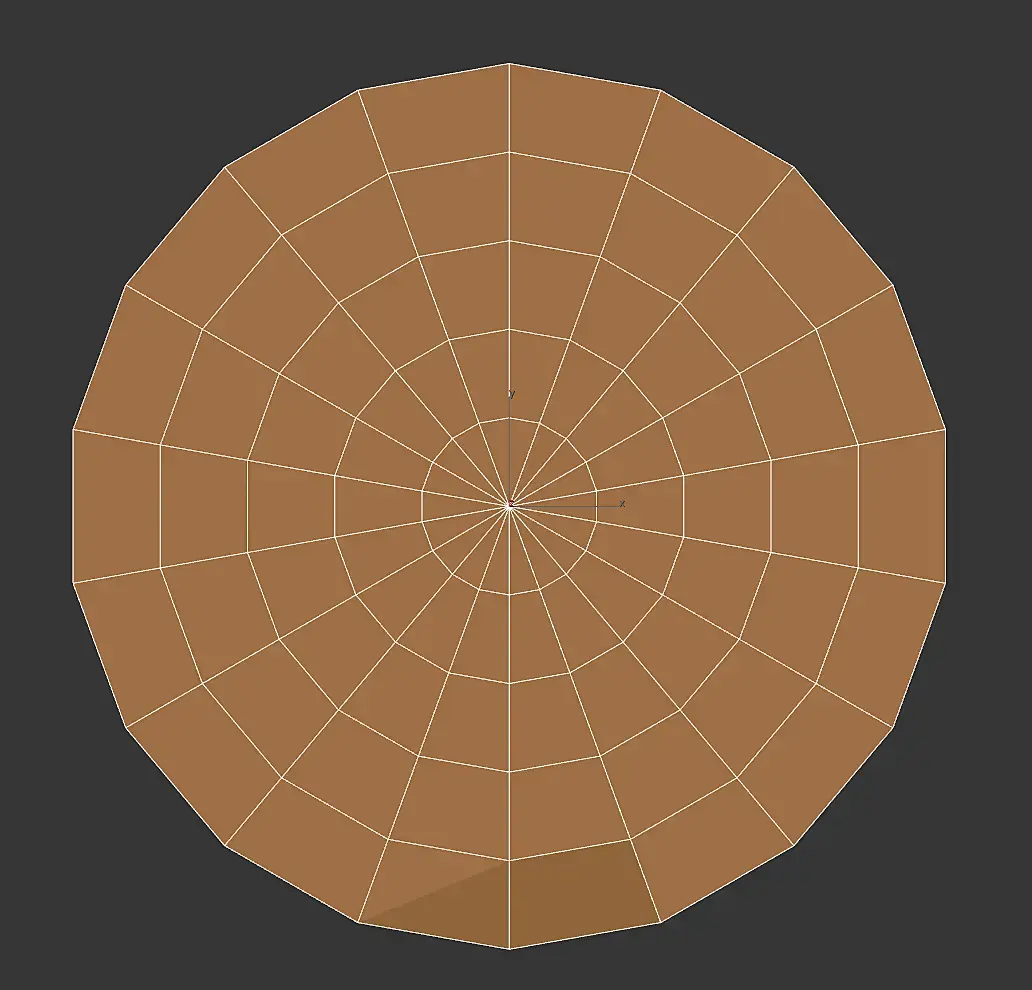

Можно так: в центре делаем небольшое отверстие чамфером

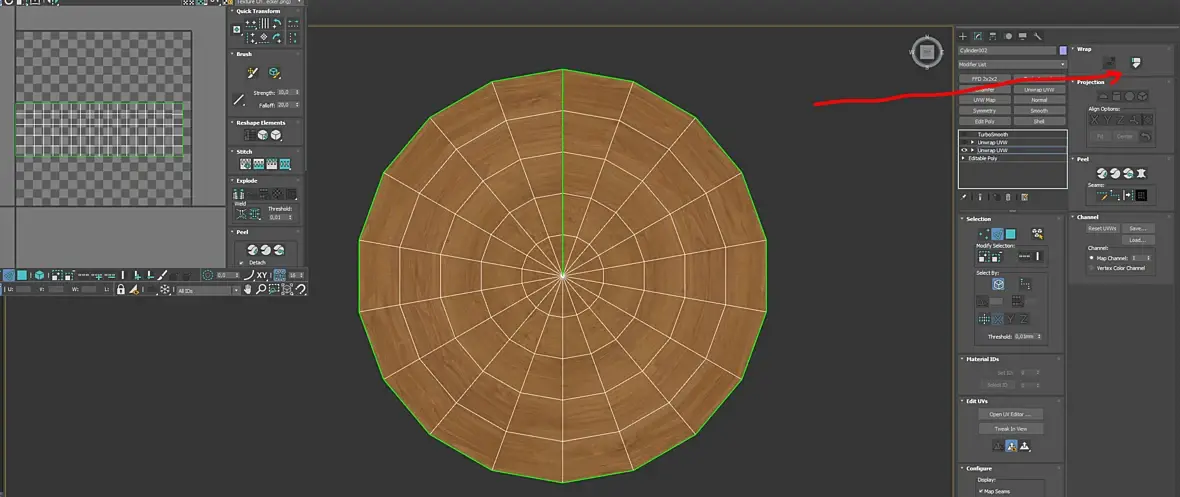

разворачиваем этой кнопкой:

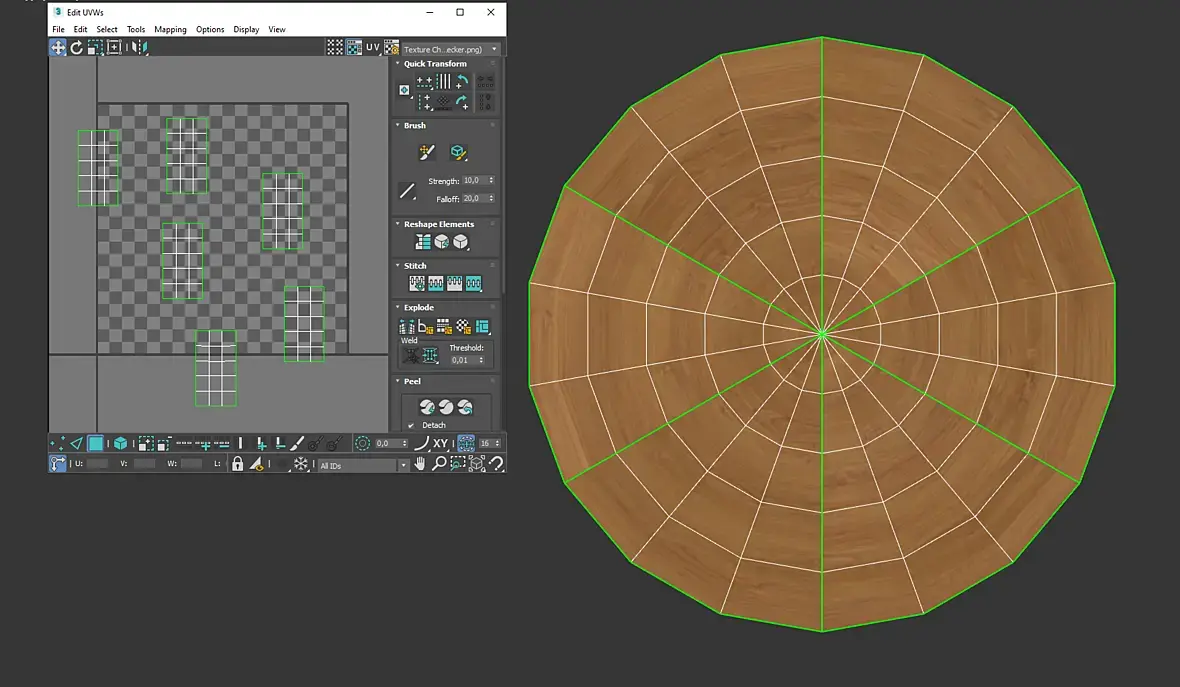

делаем дополнительные разрезы если надо и смещаем:

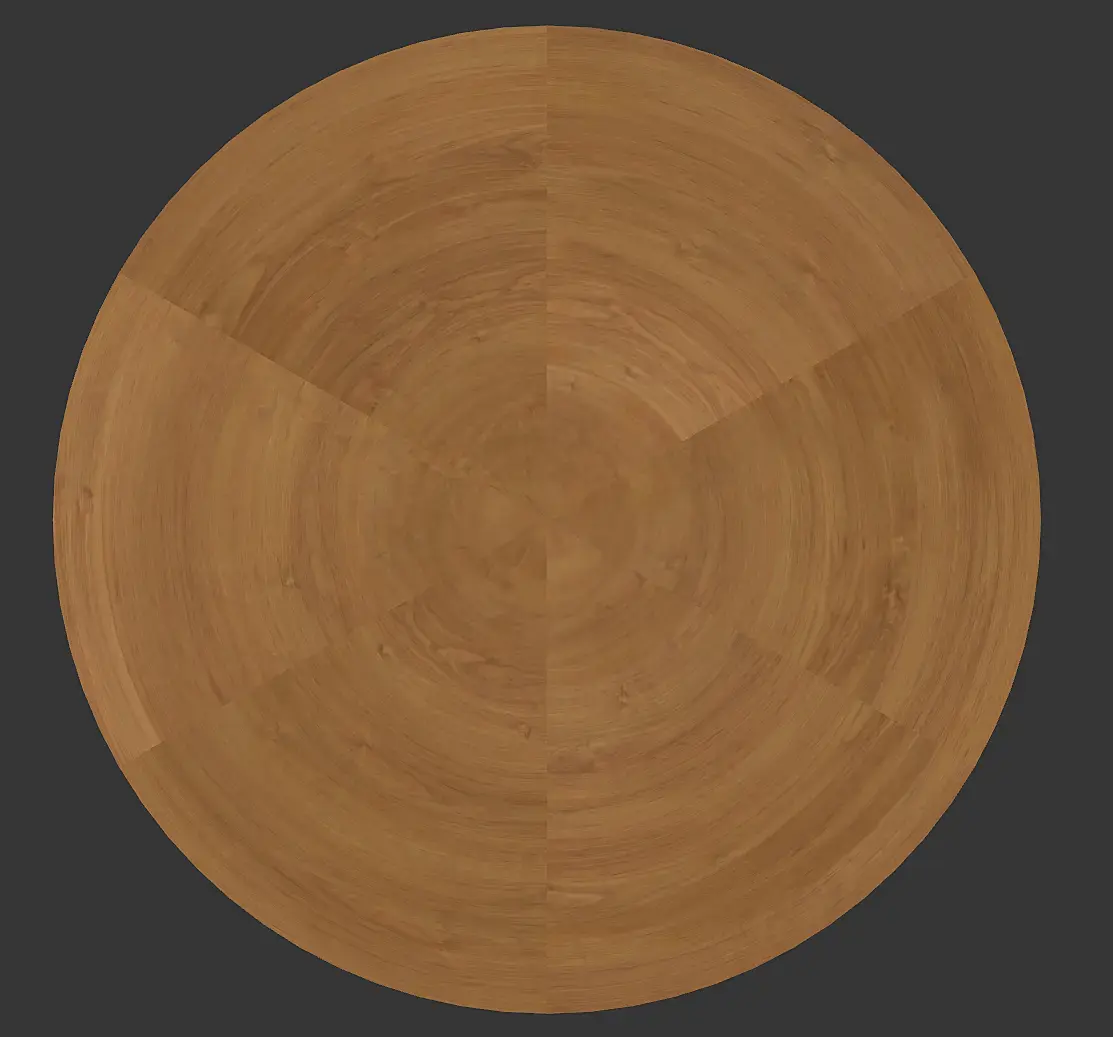

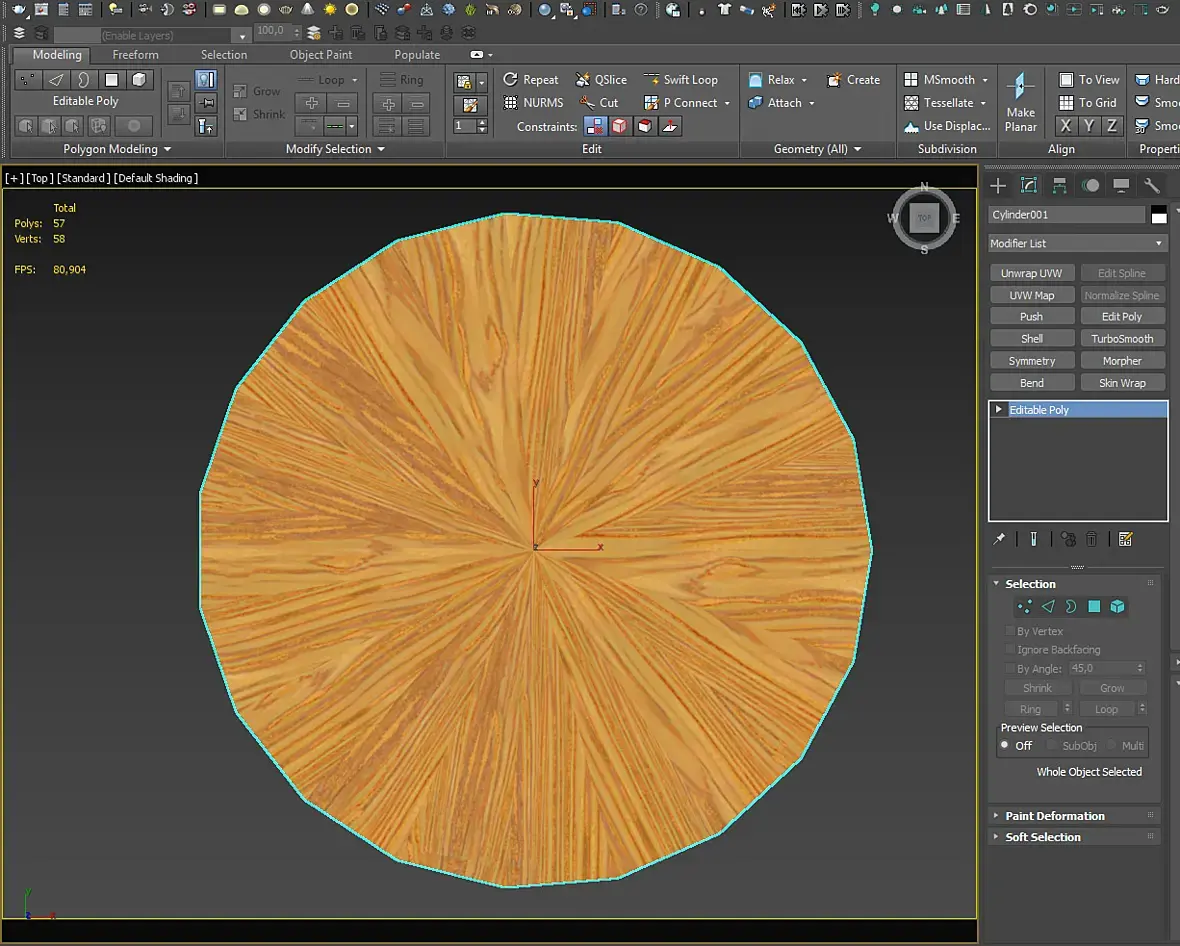

результат:

для лучевого шпона с примера, просто развёртку повернуть на 90 градусов
