Revit 2019: Проемы не стандартной формы.

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
Evga FM
Активность: 0
На сайте c 05.08.2019
Сообщений: 4
Россия
Как создать криволинейный проем в изогнутой (криволинейной) стене?В прямой стене используется "Редактировать профиль", в криволинейной стене это недоступно. Если через выдавливание мне не позволяет рисовать на фасадах кривые, только на этажах.

Мне нужно добиться условных клякс проемов в криволинейных стенах. Как это сделать?
Вставить имя в ответ
Перейти в профиль
aӀех
Активность: 350
На сайте c 08.08.2021
Сообщений: 331


флейм, угрозы, мультиаккаунт

Дата выдачи:
06.08.2024 17:58:08


Пожизненный бан

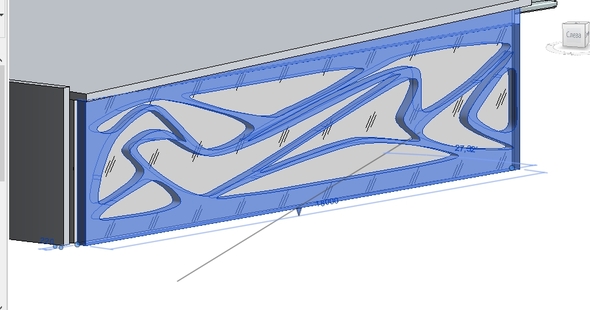

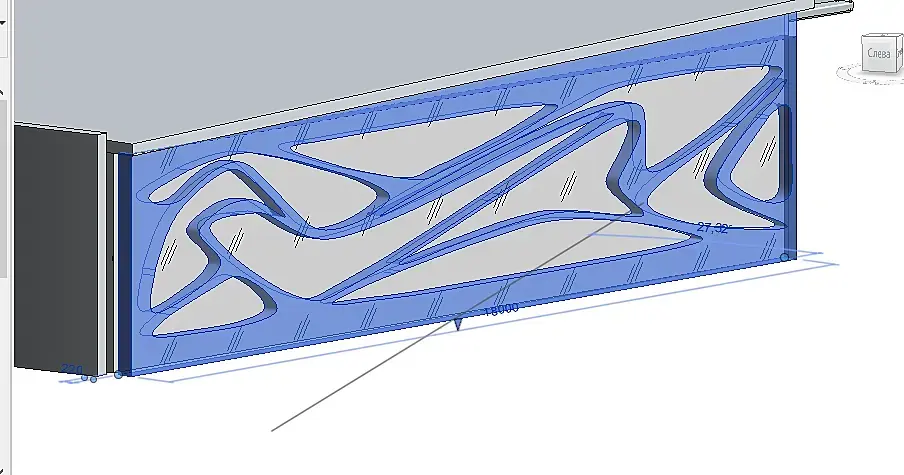

через модель в контексте (2 сплайна проще закрыть/редактировать)

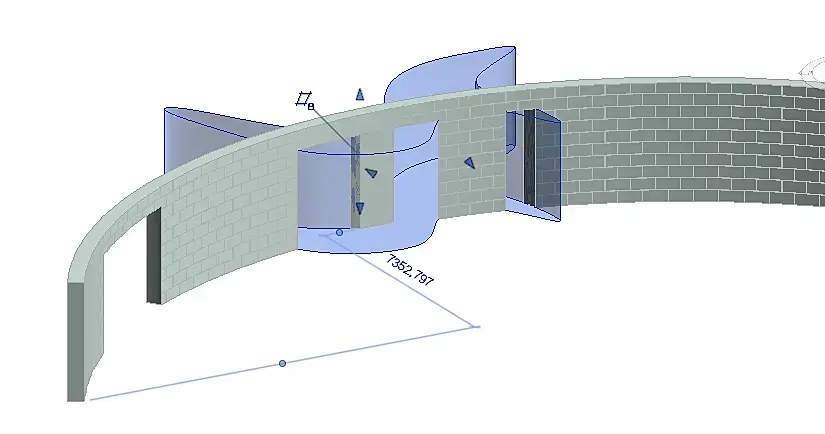

* если необходим хитрый элемент фасада , можно через концептуальные формы/формообразующий элемент, но он строптивый и может потребоваться несколько профилей вдоль проекции сплайна для вариативности формы выреза
