синхронизация визуализации чертежей

Автор
Сообщение
На сайте c 12.08.2011
Сообщений: 89
Екатеринбург

Здравствуйте, уважаемая аудитория!

В процессе проектирования любого проекта необходима визуализация и точные чертежи этой сцены.

Т.е. необходимо соответствие и визуализации для заказчика и чертежей для строителей и мебельщиков.

Строители каждый раз ругаются. На визуализации ничего непонятно. Опять эти дизайнеры нарисовали.В итоге проект приходится перекраивать и под мебельщиков и под строителей.

Проект часто корректируется, вносятся изменения. Приходится менять отдельно модель визуализации и чертежи. В итоге проделывается двойная работа. Тратится много времени.

Уже на стадии прорисовки чертежей много изменяется и уточняется. Визуал остался прежним, а чертежи изменились. Невозможно постоянно визуализировать. Приходиться оправдываться перед заказчиком или строителем в несоответствии того  и другого. От этого много ошибок.

Пожалуйста, поделитесь своим опытом.

Спасибо!

С наступающими 2018 годом.smiley-smile.gif

Желаю всем плодотворных проектов и понимания со всеми!

На сайте c 26.07.2008
Сообщений: 3963
Москва
Делать виз в ревите например. А строителям вообще виз не нужен, если они не умеют читать чертежи - то это подозрительные строители. Виз - для заказчика. Для строителей достаточно аксонометрий с модели bim проекта (ревит/архикад)
На сайте c 26.09.2006
Сообщений: 5061
Белокаменная

Самый простой способ, это пожертвовать качеством визуализации и перейти на BIM технологии.

Самый продвинутая в этой области - ArchiCAD.

Программа позволяет делать всю работу в одной программе и связь чертеж-визуализация, прямая.

На сайте c 12.08.2011
Сообщений: 89
Екатеринбург
Цитата Uraken:
Делать виз в ревите например.

Я моделирую в Rhinoceros, а потом переношу в 3ds мах. Все равно остаются неточности. Все не визуализируешь. Проект живой. Постоянно меняется.

Цитата sagava:

Самый простой способ, это пожертвовать качеством визуализации и перейти на BIM технологии.

Самый продвинутая в этой области - ArchiCAD.

Программа позволяет делать всю работу в одной программе и связь чертеж-визуализация, прямая.

В архикаде долгий по времени рендер.

В проекте много индивидуальной мебели, а в архикаде моделировоть неудобно.

Проекции с мебелью остается из библиотеки архикад. Большую часть приходиться прорисовывать  вручную.

На сайте c 26.07.2008
Сообщений: 3963
Москва
А чертежи в чем? Ну что сказать, обратной связи из макса нет. Разве что через 3dsin закидывать модели в архикад.
На сайте c 12.08.2011
Сообщений: 89
Екатеринбург
Цитата Uraken:
А чертежи в чем?

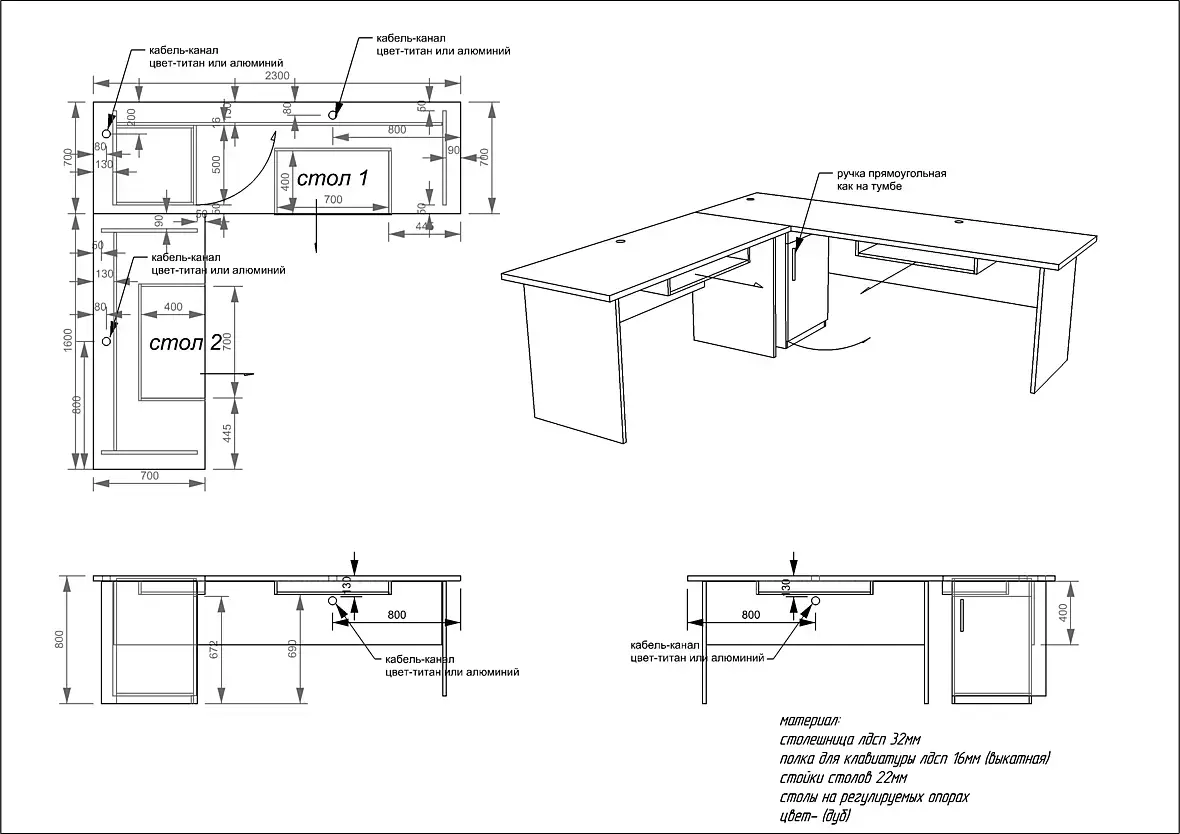

Чертежи тоже в Rhino.

Там есть опция, которая разбивает родную  модель на проекции. В этом большой +

На сайте c 26.07.2008
Сообщений: 3963
Москва
Ну и все, проблема решена. Делайте все в рино
На сайте c 12.08.2011
Сообщений: 89
Екатеринбург
Цитата Uraken:
Ну и все, проблема решена.

С самим интерьером такое не пройдет. Это только с предметами.

Функции вид или разрез там нет.

На сайте c 26.07.2008
Сообщений: 3963
Москва

Смотрю рендеры есть, и vray есть. В инете

Camera в Rhino) 6 г., 7 мес. назад Репутация: 0

"View- Set View- Named Views- Save. Камера не зафиксируется, но в списке стандартных видов появится сохраненный, который можно в любой момент вызвать."

Еще можно в максе использовать Replace, заменять старую модель на обновленную, из Рино

На сайте c 12.08.2011
Сообщений: 89
Екатеринбург
Цитата Uraken:
Еще можно в максе использовать Replace, заменять старую модель на обновленную, из Рино

Эти я активно пользуюсь.

На сайте c 26.07.2008
Сообщений: 3963
Москва
Короче, сначала чертежи - потом виз.
На сайте c 12.08.2011
Сообщений: 89
Екатеринбург

Скажем визаулизация готова и утверждена.

Строителям нужно за 1-2 дня сделать чертежи всей квартиры или коттеджа.

Как это можно максимально ускорить.

На сайте c 26.07.2008
Сообщений: 3963
Москва
Отдать фрилансеру-чертежнику.
На сайте c 12.08.2011
Сообщений: 89
Екатеринбург
Цитата Uraken:
Короче, сначала чертежи - потом виз.
Пока заказчик не увидит картинку, которая проговаривалась с ним в течение месяца со всеми точностями и корректировка. Чертежи никому не нужны.
На сайте c 26.07.2008
Сообщений: 3963
Москва

Ну тогда все ок) развивайте скорость черчения

А так - у вас просто пайплайн неправильный

На сайте c 26.09.2006
Сообщений: 5061
Белокаменная
Цитата рекламщик:
Строителям нужно за 1-2 дня сделать чертежи всей квартиры или коттеджа.

А так можно?

На сайте c 12.08.2011
Сообщений: 89
Екатеринбург

Сколько в среднем по времени готовятся чертежи квартиры 100 м.кв. по утвержденной. Например в автокаде.
Спасибо!

Цитата sagava:
Цитата рекламщик:
Строителям нужно за 1-2 дня сделать чертежи всей квартиры или коттеджа.

А так можно?

На практике. Визуализация  утверждена. Завтра строители тресут чертежи.

На сайте c 26.09.2006
Сообщений: 5061
Белокаменная
Цитата рекламщик:
Завтра строители тресут чертежи.

Послать их подальше. Мало ли чего они тресут.

1-2 дневные чертежи хуже чем картинки визуализации.

На сайте c 12.08.2011
Сообщений: 89
Екатеринбург
Какие реальные сроки чертежей квартиры в 100 м.кв. ?
На сайте c 26.07.2008
Сообщений: 3963
Москва
2 недели (25-30 листов а3)
