Цитата AlenaBak:

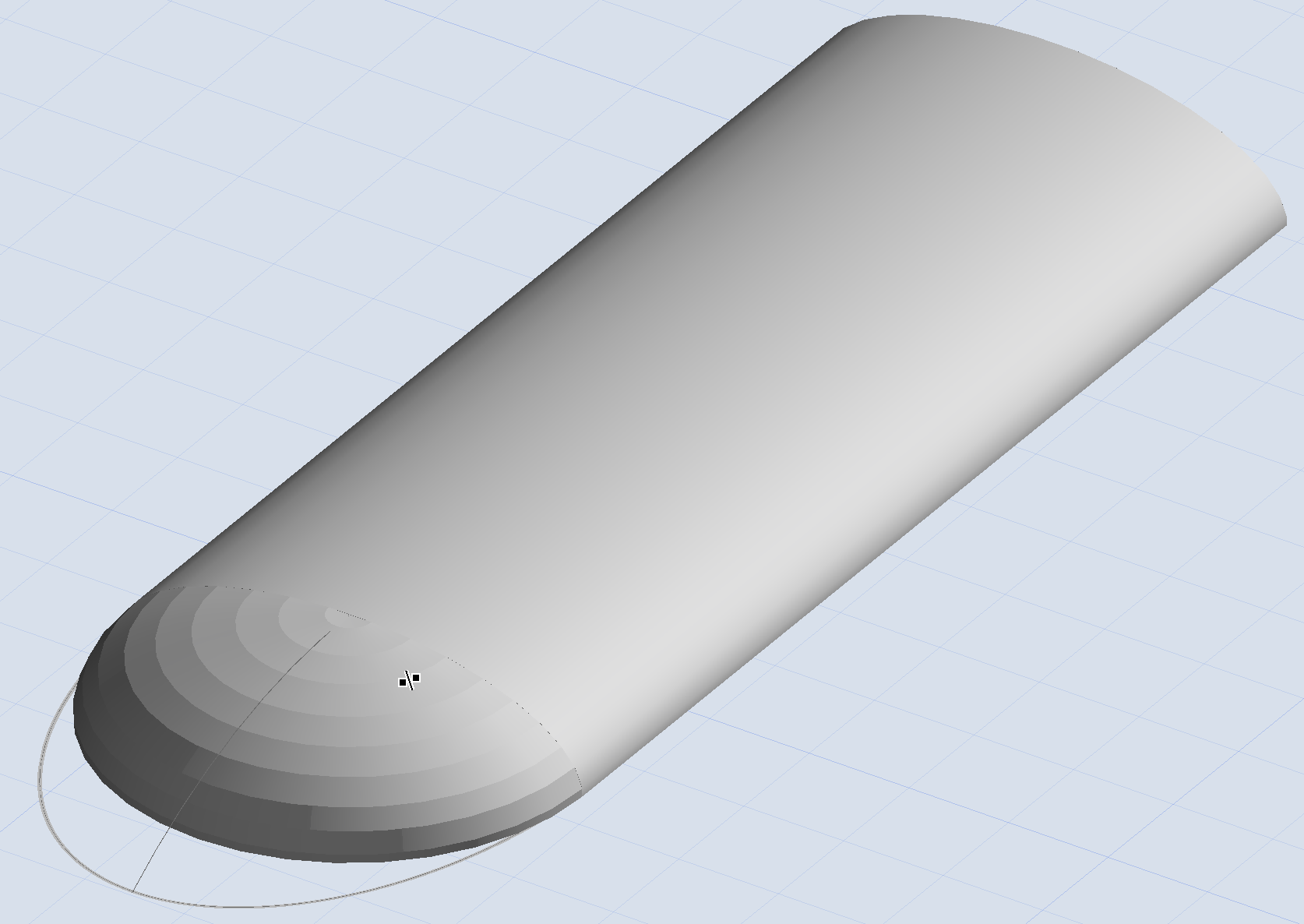

Всем добрый день! С помощью какого инструмента можно создать полусферу эллипсовидной формы? Морфом получается вытянуть только по окружности (фото).
Спросите у ИИ, например Gemini. Сам не владею Архикадом, но в марвелосе, 3дмаксе и других программах ее инструкции четко помогают. Вот что ИИ ответил на ваш запрос:
Судя по скриншоту, вы пытаетесь изменить форму сферы с помощью обычного вытягивания грани или смещения, что в Морфе (Morph) часто работает симметрично или радиально.
Вот 3 способа сделать эллипсоидную полусферу в Archicad, от самого простого к самому правильному:
Способ 1: Исправление текущего метода (Инструмент МОРФ)Если у вас уже есть полусфера-морф, её можно сплюснуть, но нужно использовать специальную команду, а не просто тянуть за грань.
1. Выделите ваш Морф.
2. Кликните на любую угловую точку (черную точку габаритного контейнера).
3. В появившейся локальной панели выберите иконку "Растяжение по боксу" (Box Stretch). Она выглядит как квадратик с маленькими стрелками по углам.
4. Теперь вы можете сжать или растянуть сферу по одной оси (например, сплюснуть сверху), превратив её в эллипсоид.
Способ 2: Инструмент ОБОЛОЧКА (Shell) — Самый правильный/
Этот способ дает наиболее качественную сетку и остается редактируемым параметрически.
1. Выберите инструмент Оболочка (Shell).
2. В информационном табло выберите геометрический вариант "Вращение" (Revolved) (иконка похожа на вазу).
3. Начертите в разрезе или 3D профиль вашего эллипсоида (дугу, которая уже имеет нужную вам приплюснутую форму).
4. Укажите ось вращения.
5. Сделайте оборот на 360 градусов (или 180, если нужна половинка).
Способ 3: Библиотечный элемент (Object)
В стандартной библиотеке Archicad уже есть готовая фигура.
1. Зайдите в инструмент Объект (Object).
2. В поиске введите Ellipsoid или найдите папку Основная библиотека -> Геометрические фигуры -> Эллипсоид.
3. В настройках объекта можно задать разные радиусы по осям X, Y и Z.
4. Если нужна только верхняя часть, можно отрезать лишнее с помощью Операций Твердотельного Моделирования (Solid Element Operations), вычитая нижнюю половину кубом.
Рекомендация: Для вашей задачи (завершение цилиндрической формы) лучше всего подойдет Способ 2 (Оболочка), так как вы сможете легко подогнать край оболочки к краю вашего цилиндра.
