1. Попробовать оттолкнуться от стояков канализации и воды, если есть обозначение.
2. Можно поискать дом на Гугл картах или у застройщика, если известен адрес и по конфигурации дома, месту расположения квартиры определить место расположение возможных стояков вентиляции, с большой погрешностью.

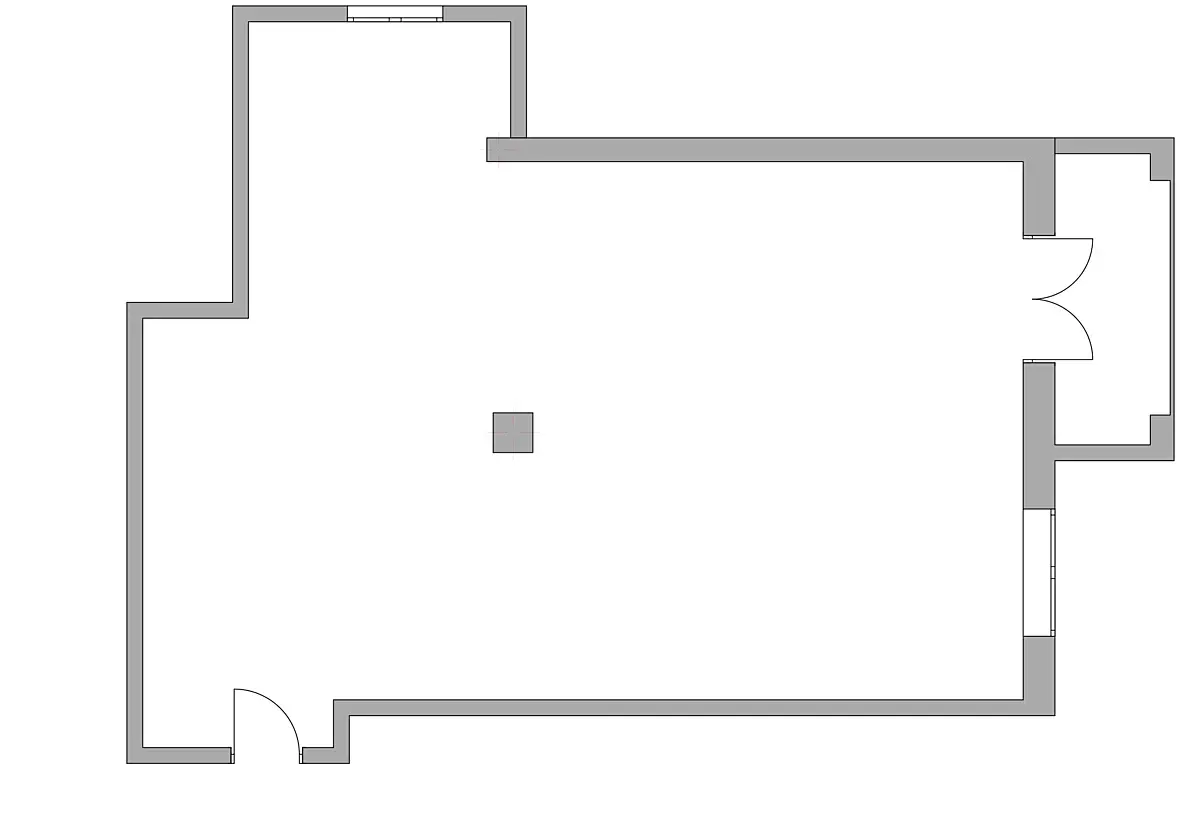

3. Рисунок: Квартира большая для студии, скорее всего однокомнатная или двухкомнатная,
Однокомнатная - второе окно рядом с балконом теоретически - кухня. Сверху - балкон, лоджия или что-то типа того (окно странное и толщина стены). Но два балкона в однокомнатной квартире - мажорство.

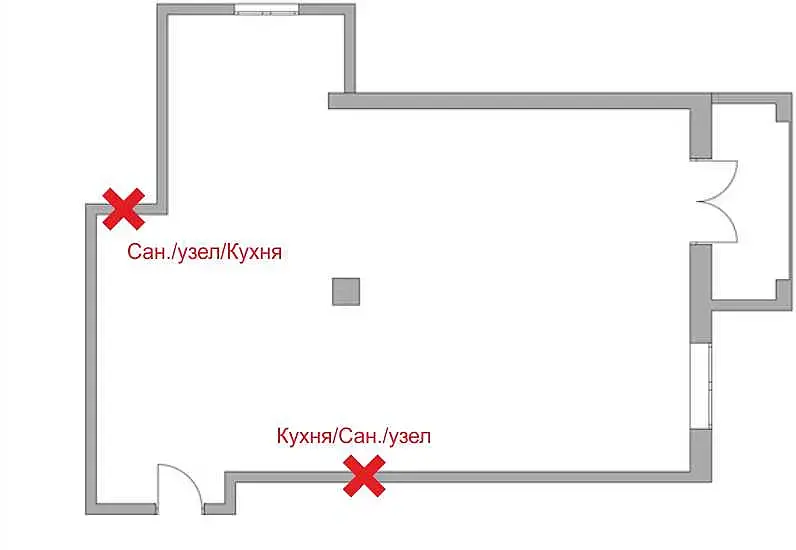

Двухкомнатная - Второе окно - комната, значит стояк на стене между окном и входной дверью, для сан./узла. Сверху окно - кухня.
В принципе можно, если знать где у тебя мокрые зоны (кухня,с/у). обычно у кухни ее делают. тут 2 варианта, либо слева угол , либо внизу угол. на внешних стенках их никто делать не будет.
На сайте c 21.12.2007
Сообщений: 2227
Санкт-Петербург
А межкомнатные перегородки вы тоже забыли? Или архитектором дома реализован новый подход к системе "все в одном", и кухня, и санузлы, и жилая площадь?))
upd. Хватит темнить, покажите изначальный план. или техпаспорт.
Если потолок не штукатурка, то по большому счету не важно, протянуть вентканал не проблема. Важнее где стояки...
Там колонна по центру. С большой вероятностью, система ригельная. Ригель в жилом строительстве редко бывает выше 2600 мм в черновом размере. Это значит, чистовой размер с опусканием вентканала будет 2300. Это для ну очень невысоких людей не проблема.

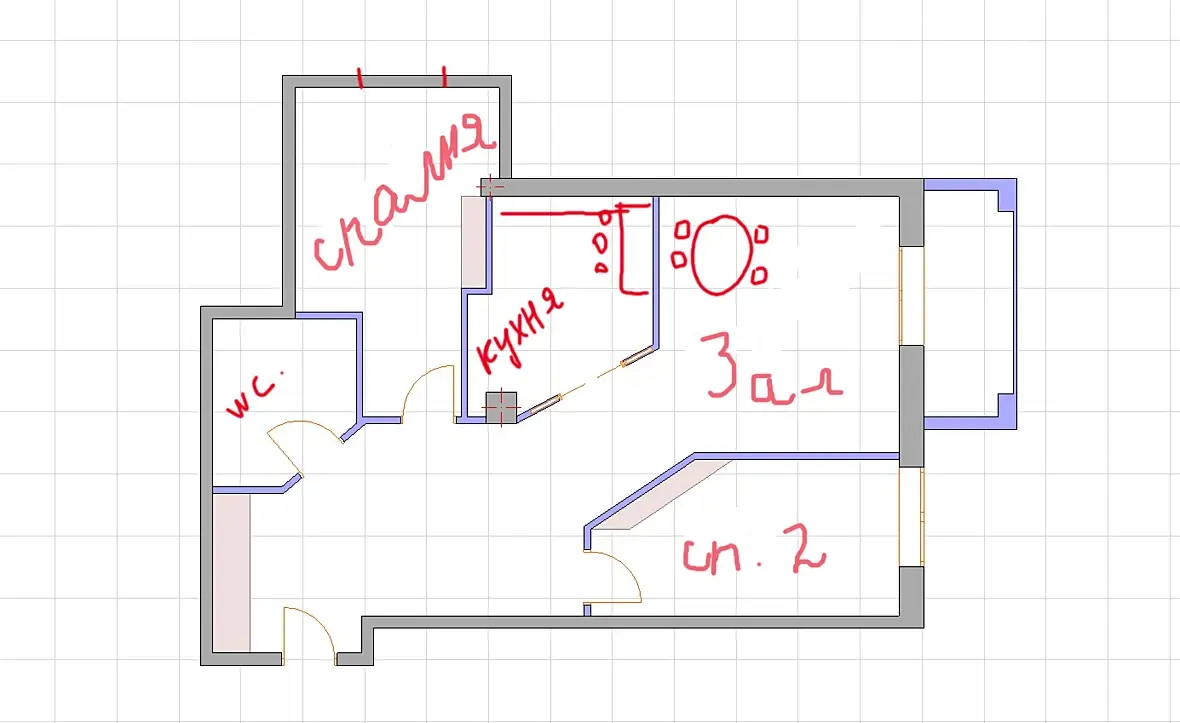

Автор, не надо думать над проектом, не зная, где шахта с коммуникациями. В прошлой теме про сололифт спрашивали, сейчас опять на почеркушке кухня черт знает где. Название ЖК знаете? Гуглите сайт застройщика и найдете шахту.
PS если на схемке клеточка - это метр, то в обеих спалнях кровать не войдет.
Естественно не понятно где эти вент.шахты)
