Вопрос по проектированию лестницы

Автор
Сообщение
На сайте c 30.07.2007
Сообщений: 312
Орел

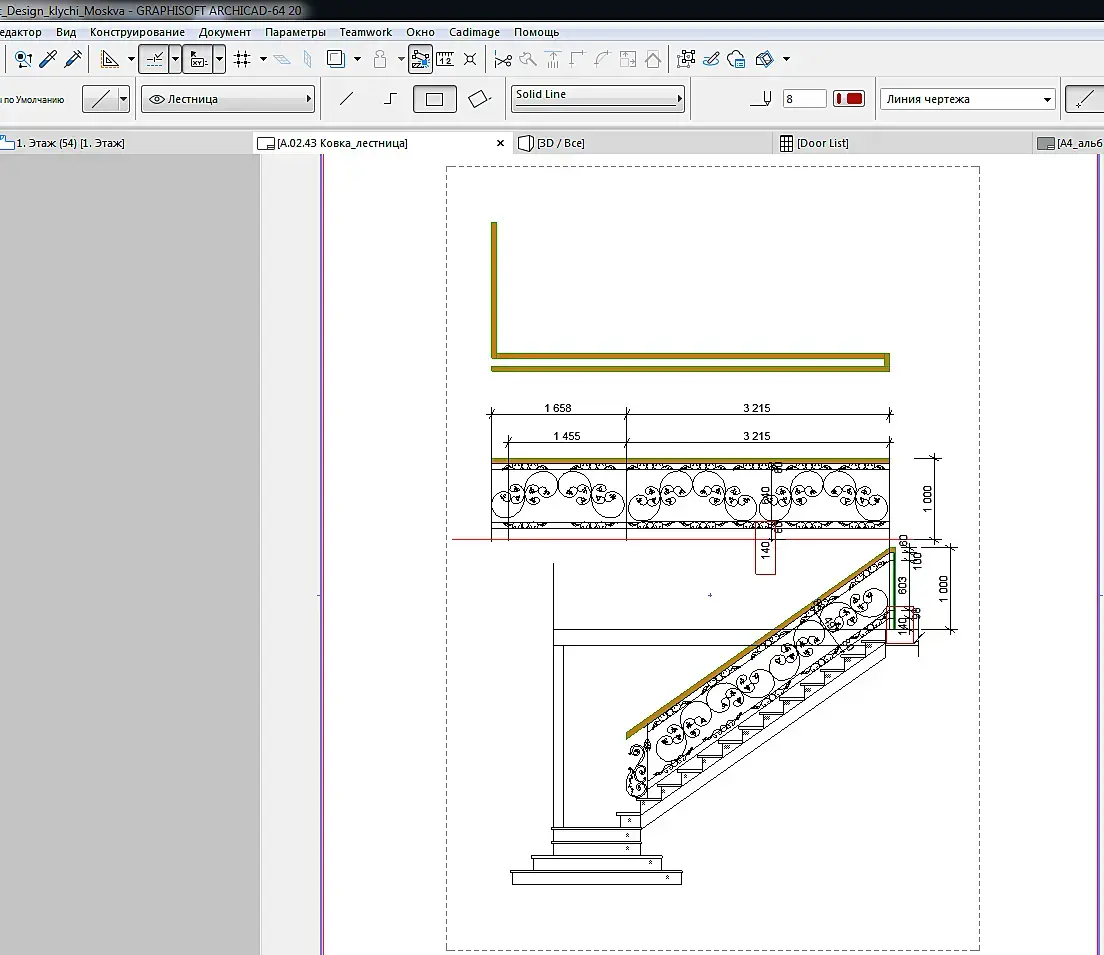

Здравствуйте, форумчане. У меня вопрос чисто технический. Дело в том, что я начертила лестницу из кованных элементов. Расчертила её в проекции, но заказчику не нравится, что зазор от пола до центра верхней планки 140 мм. Он хочет 100, а я не знаю как технически это осуществить, так как этот размер получился из размера лестницы, идущей под углом вверх и она не прерывается, а заворачивается сначала на 100мм (пожарный зазор, а потом дальше по прямой. Прикрепляю свой чертёж

И вот, как выйти из этой ситуации? Ведь если на завороте опустить нижние палки, некрасиво будет?

На сайте c 26.09.2006
Сообщений: 5194
Белокаменная
Цитата Ang:
Ведь если на завороте опустить нижние палки, некрасиво будет?

Ну только на чертеже будет некрасиво, а в жизни всё будет пучком.

Или опустите и поручень, тогда высота будет 960 а не 1000.

На сайте c 30.07.2007
Сообщений: 312
Орел
Цитата sagava:
Ну только на чертеже будет некрасиво, а в жизни всё будет пучком.

Или опустите и поручень, тогда высота будет 960 а не 1000.

Может я , конечно замарачиваюсь, не знаю. Но опускание перил не решить вопрос нижней перекладины. А ниже я её опустить не могу, иначе на косых перилах будет ступеньки задевать.

На сайте c 03.11.2016
Сообщений: 69

А если планку из косой в горизонтальную завернуть чуть раньше?

На сайте c 25.02.2009
Сообщений: 2637
Липецк projectbp.ru
сделайте разрыв. опустите на месте второго поворота. тамж почти не видно будет разницу.
На сайте c 30.07.2007
Сообщений: 312
Орел

Цитата shkant:

А если планку из косой в горизонтальную завернуть чуть раньше?

Я так тоже думала, но она итак в самом краю стоит, не получится

Цитата Kaiwas:
сделайте разрыв. опустите на месте второго поворота. тамж почти не видно будет разницу.

Такой вариант я пока и предложила, пусть заказчик думает :)

На сайте c 25.02.2009
Сообщений: 2637
Липецк projectbp.ru
самое главное чтоб на голову никому не упало ) вощм конструктивизм smiley-biggrin.gif
На сайте c 26.09.2006
Сообщений: 5194
Белокаменная

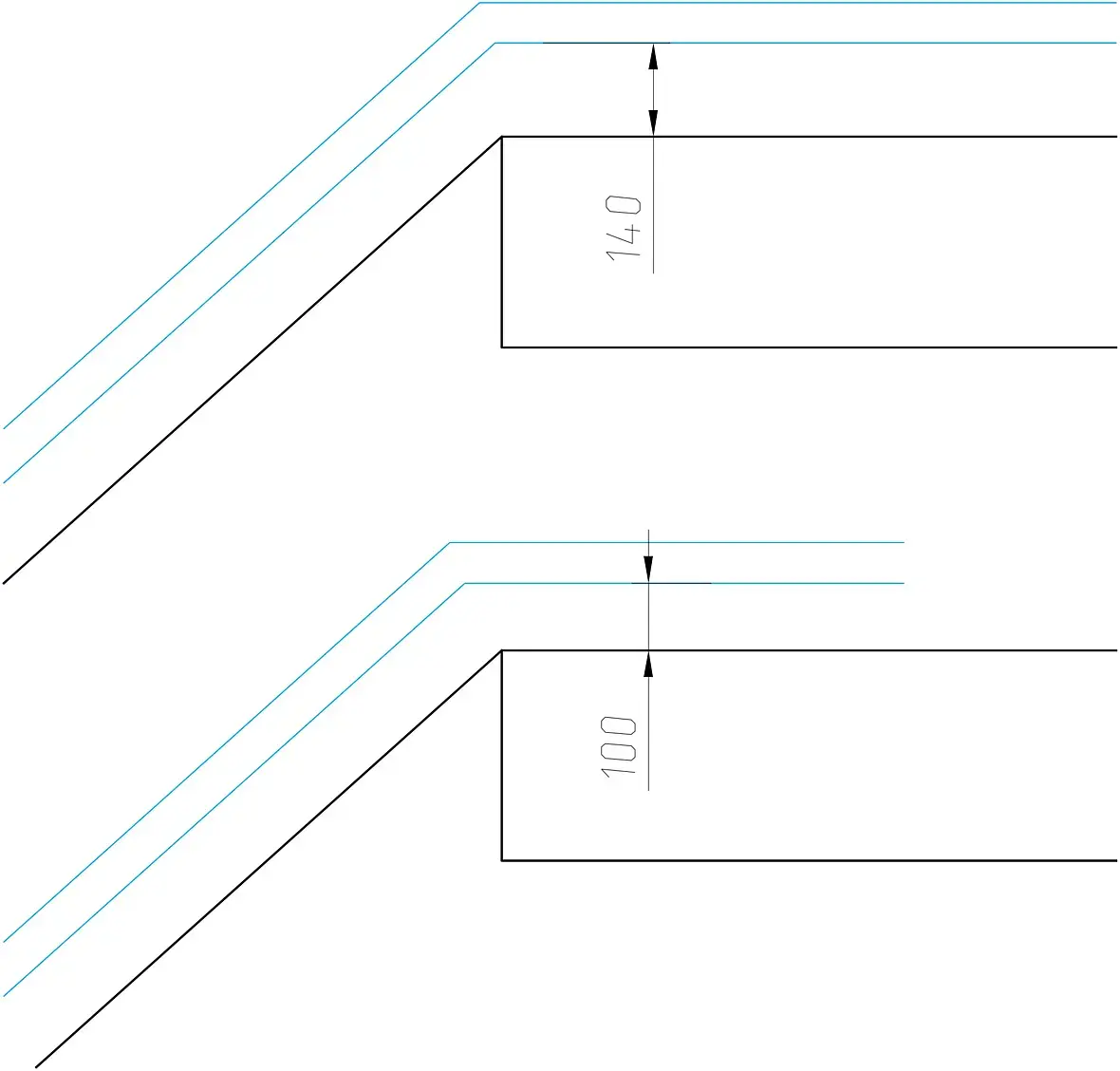

Я имел ввиду вот так.

А перила опустить, что бы и чертежи были красивыми.

На сайте c 30.07.2007
Сообщений: 312
Орел
Цитата sagava:

Я имел ввиду вот так.

А перила опустить, что бы и чертежи были красивыми.

Отправила и ваш вариант.

На сайте c 26.11.2010
Сообщений: 10
Санкт-Петербург.

Более правильный вариант сделать горизонталь раньше. Его вам уже предложили.

И имеет смысл на будущее в водить поворотный столб. Тогда многие проблемы снимаются. Удачи.
