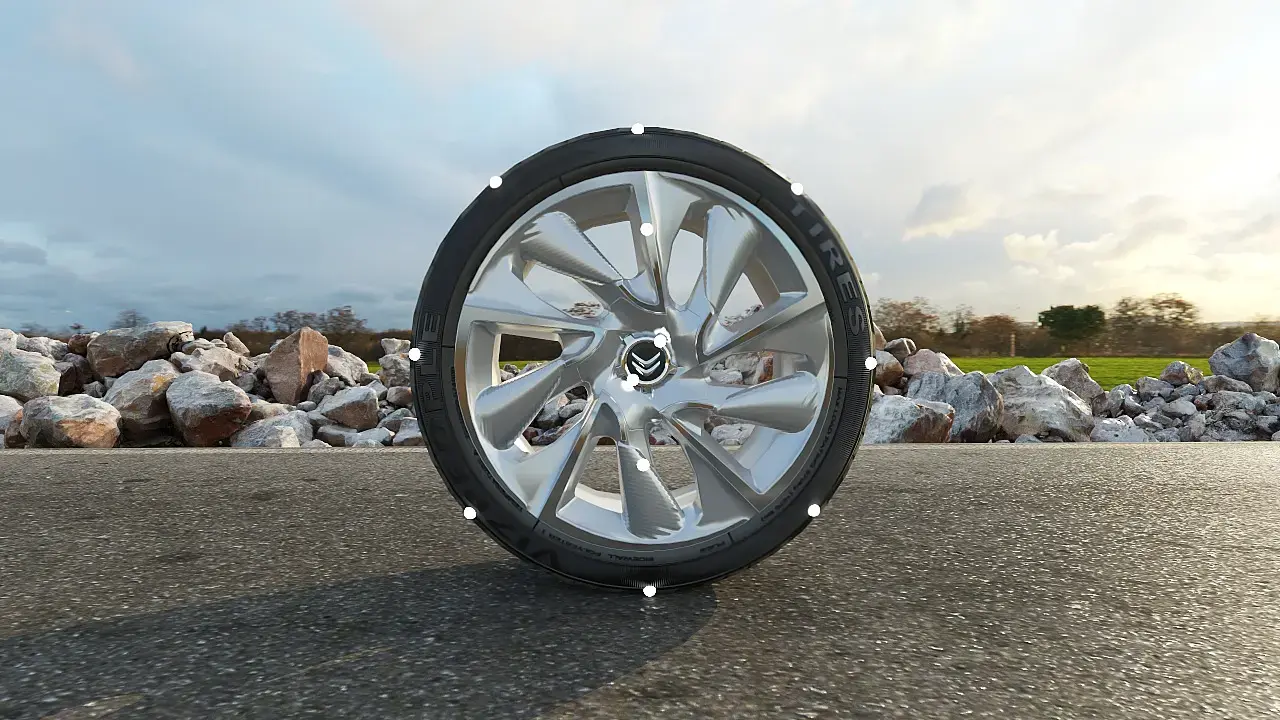

Для начала давайте возьмём от машины только колесо,  добавил белых маркеров  для удобства восприятия движения.

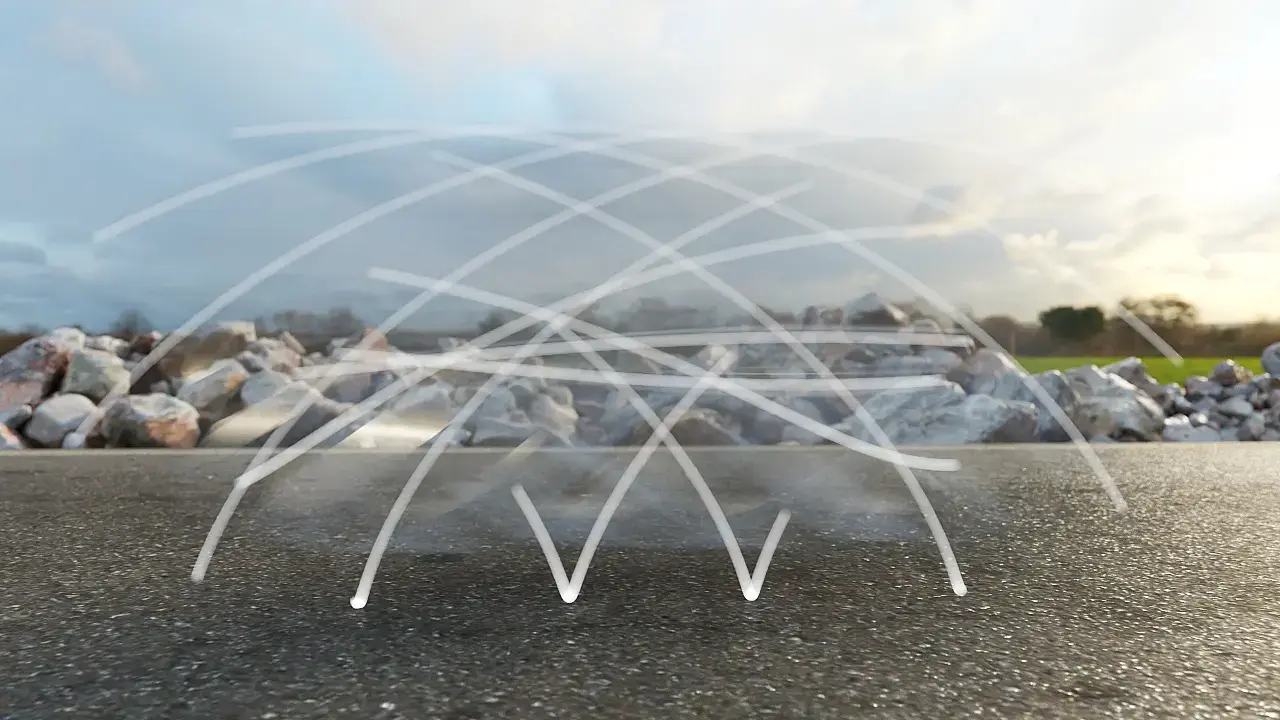

А теперь пускай это колесо быстро покатится

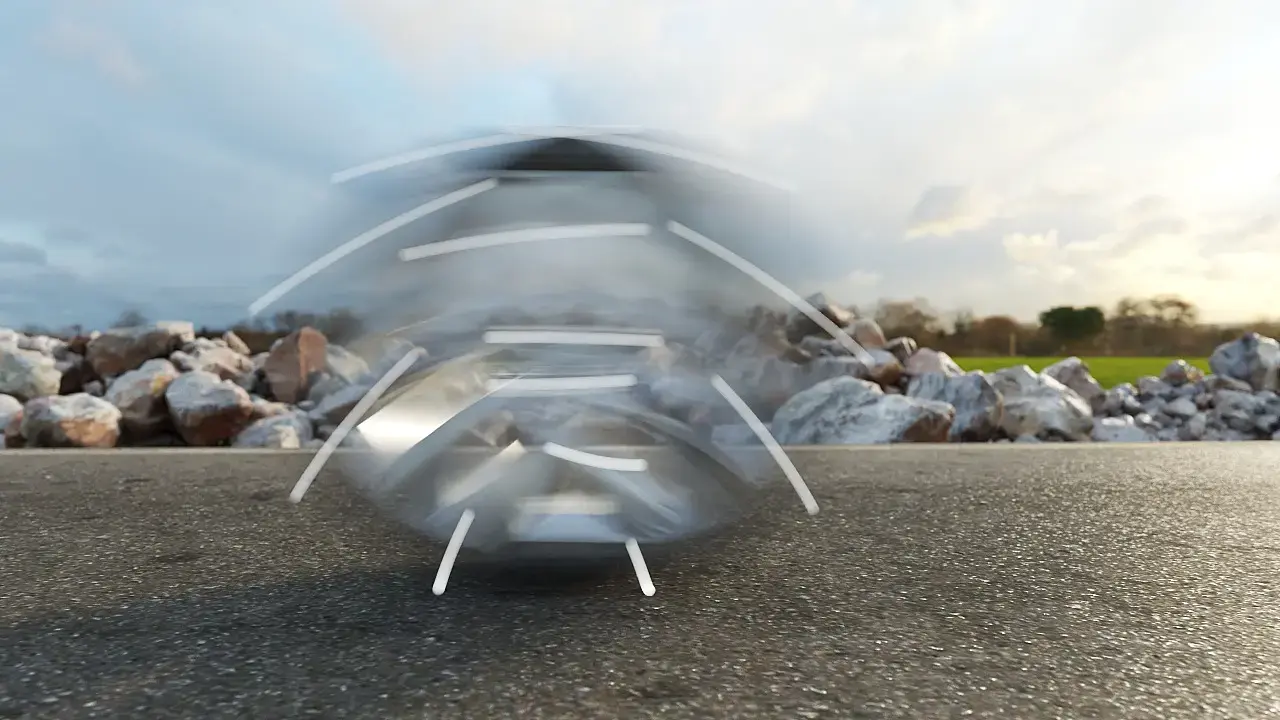

Еще быстрей!

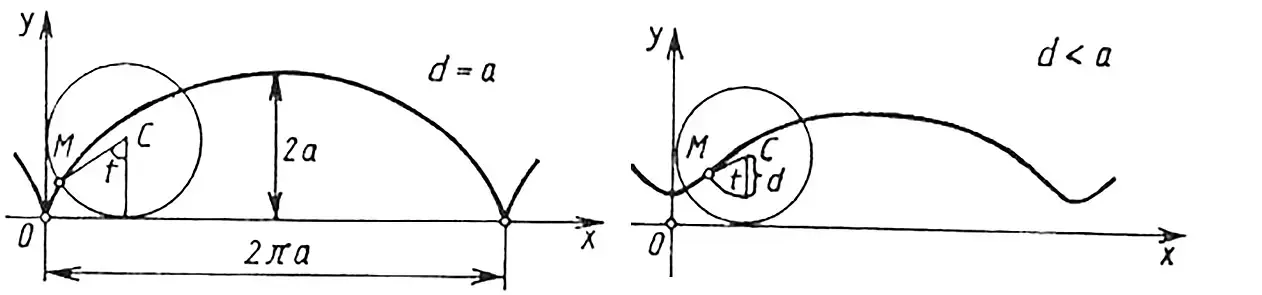

Какие замечательные  фигуры, а название подобных кривых траекторий - циклоиды. В каждый момент времени, нижняя точка на резине колеса  неподвижна относительно земли. Колесо катится, если по-научному, то занимается трением качения и пренебрежительно мало трением скольжения.

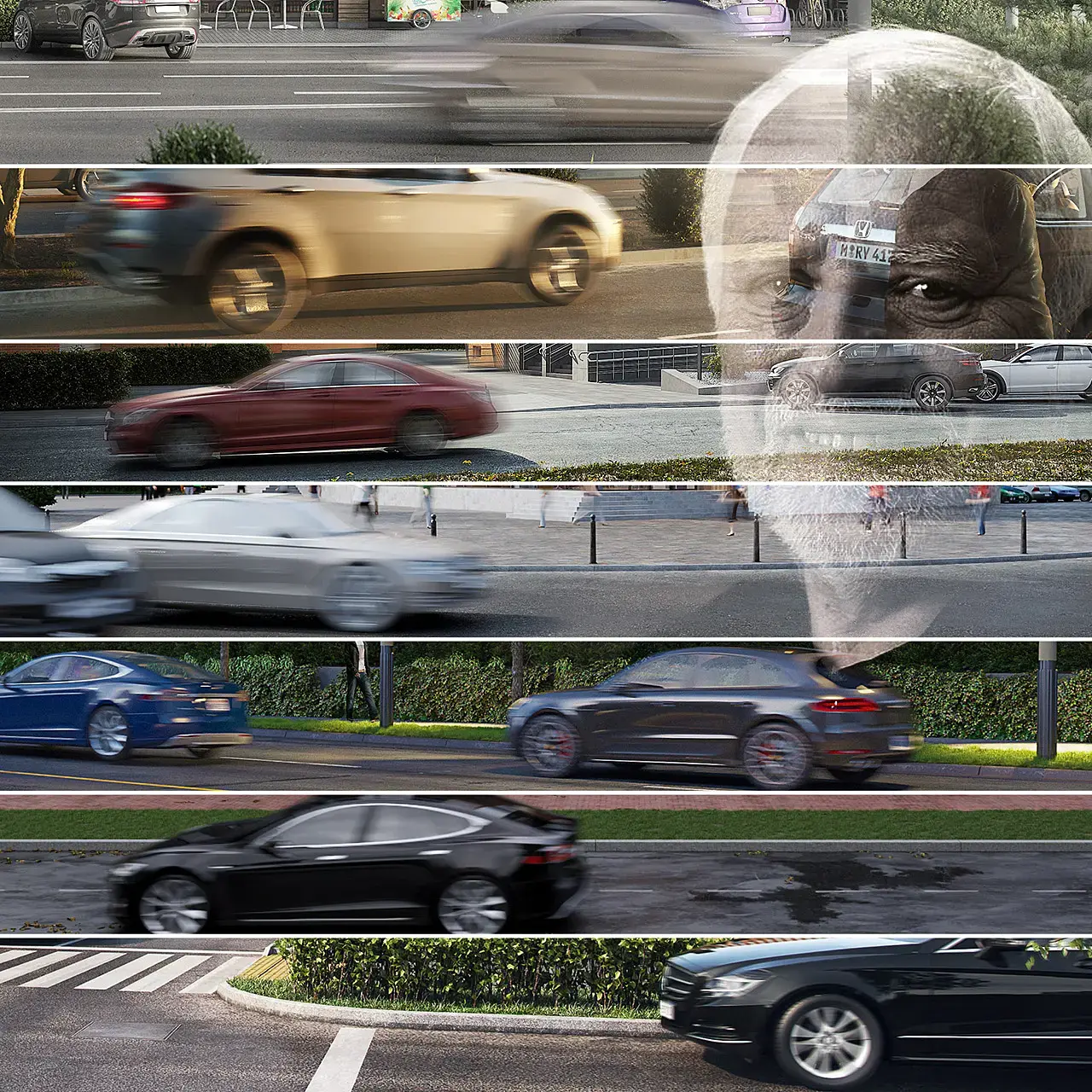

Далеко ходить не буду, открываю галерею и что я вижу?

За рулем всех машин Кен Блок. Не знаю кому как, а для меня это боль, из года в год, из виза в виз.

Конечно, открыть готовый Jpeg в фотошопе и накинуть DirBlur по маске, самое простое  из решений и одновременно самое худшее.

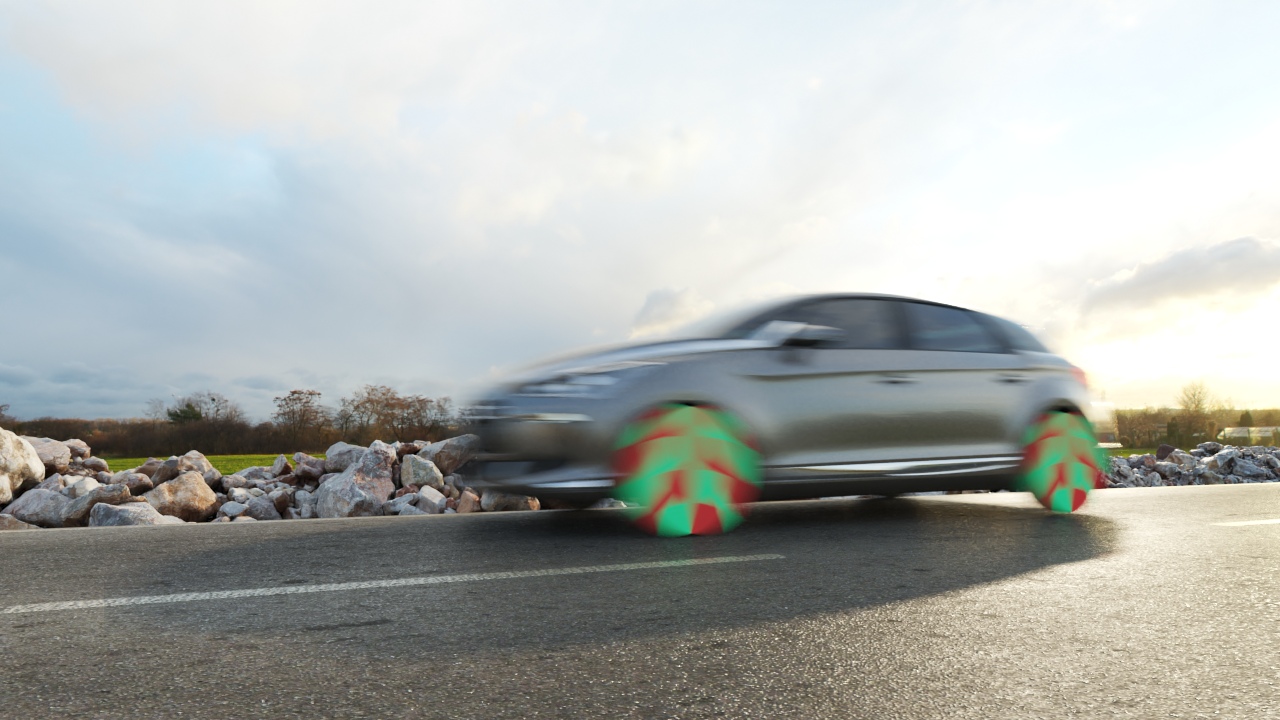

Так получается целый комплекс артефактов:

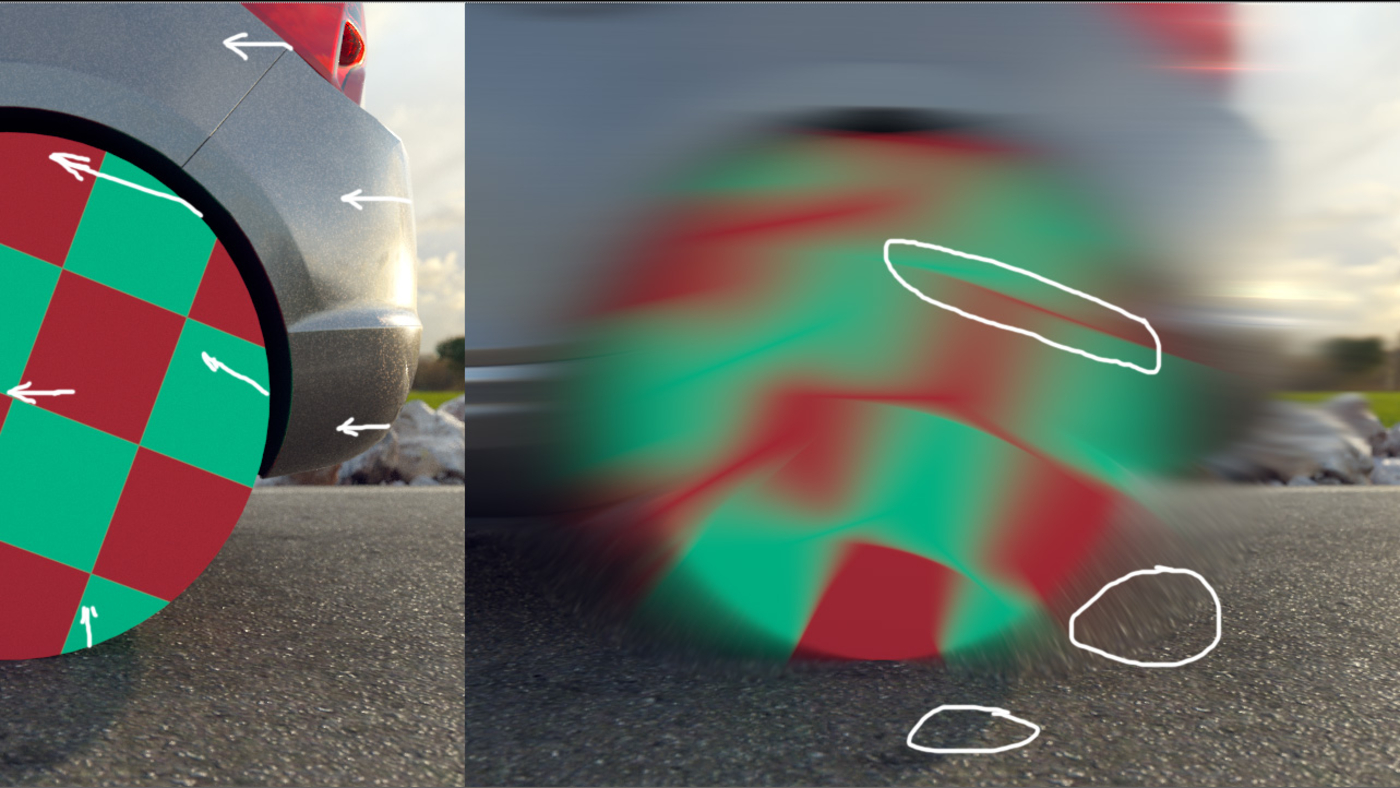

-размытие движения только отдаленно  совпадает с реальным вектором скоростей, т.к.  разные  участки кузова движутся с разной скоростью относительно экранного пространства;

-из-за 8-bit глубины картинки  наглухо пропадают яркие блики на кузове и дисках;

-из-за  отсутствия информации за кузовом вылезает двоение авто или размытием захватывается часть фона;

-тень не едет за авто;

-ну и моё любимое - колеса не крутятся.

Если использовать 32-битную картинку, отрендерить задник отдельно без машины, чуть больше колдовать с размытием, можно  добиться лучшего результата, но это не стоит затраченных сил.

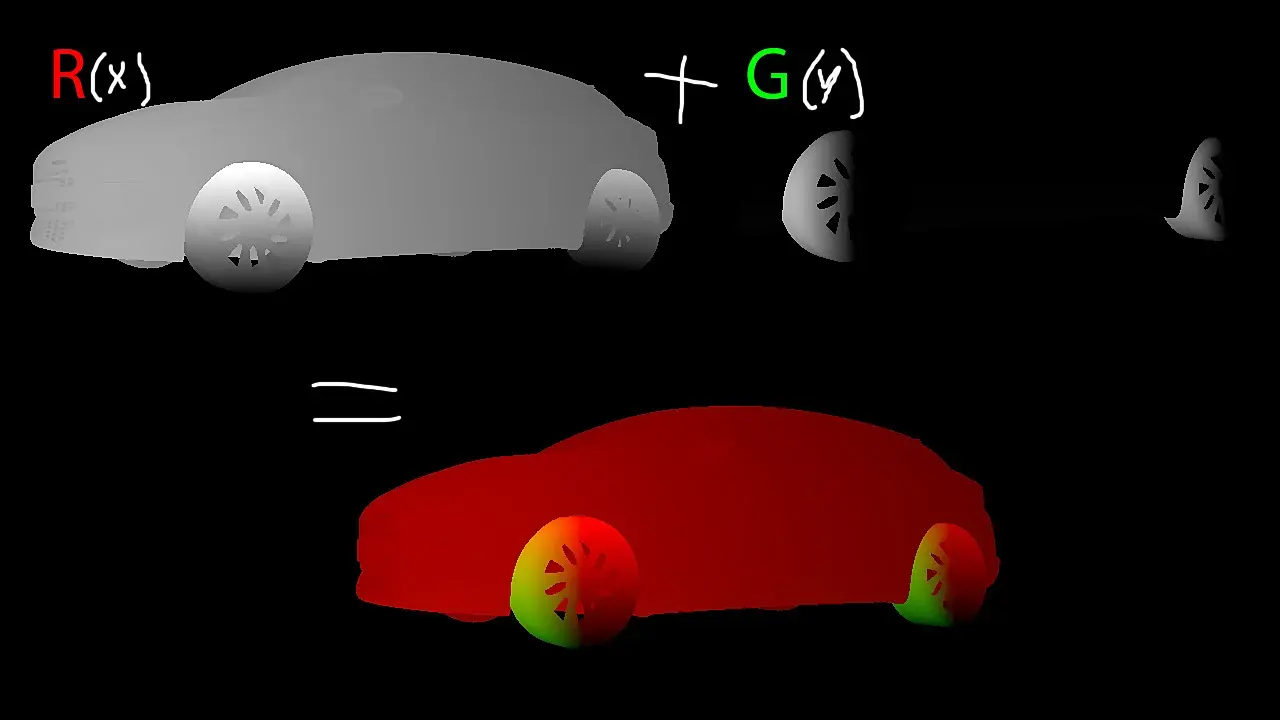

Следующий уровень - использовать Velocity pass. Его две цветовые компоненты являются компонентами вектора скорости пикселя в экранном пространстве, т.е. красный говорит о скорости пикселя  влево-вправо, зеленый, соответственно - вверх-вниз.

Не пугайтесь того, что на зеленом канале почти все черное. Во-первых машина у нас едет преимущественно горизонтально, а во-вторых черный еще не означает отсутствие информации, 32-bit форматы изображений  хранят и отрицательные значения. Так что в зеленом левые пиксели колеса  движутся вниз, правые - вверх. На красном же отчетливо видно и неравномерность скорости по кузову и  затухание скорости по колесу  сверху вниз от v*2 до v=0.

Если у вас значения вектора будут ограничены, то на  объектах, превышающих эту скорость появятся артефакты, недоразмытие и/или неверное направление размытия. Если на velocity pass будет включен антиальясинг, то границы объектов будут также иметь неверное направление вектора.

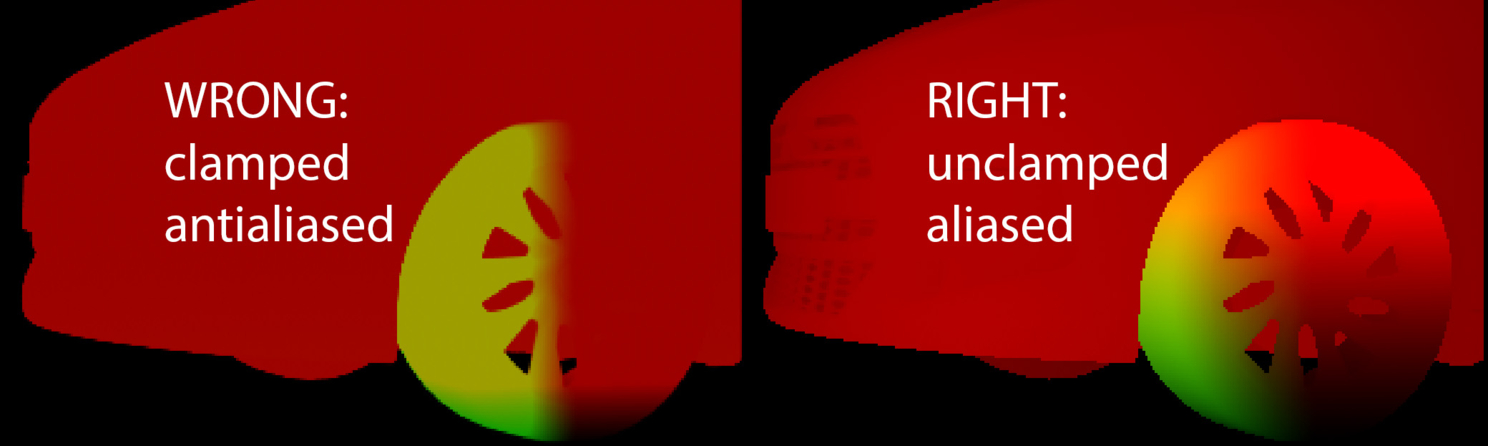

Велосити пасс курильщика и здорового человека:

Применим этот motion vector:

Получаем старые проблемы в виде статичной тени, размытого контура с фоном. Плюс появляется  новая, т.к. вектор скорости содержит только мгновенную информацию о скорости пикселя в конкретном кадре и не более того, то и  фильтр размытия сделает только линейное  движение,  это хорошо  сработает на кузове, но не на колесах и не на объектах со сложной траекторией движения. Для удобства я заменю колеса на болванки с чекером.

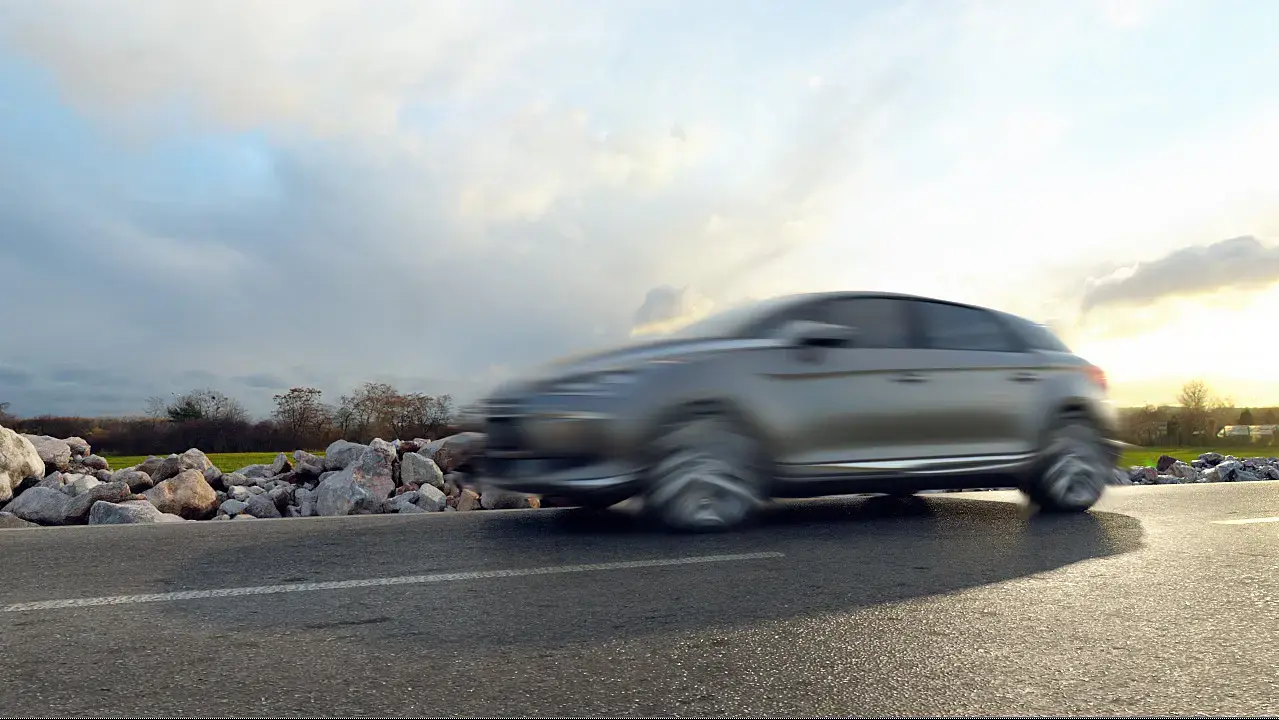

Ну что ж, раз выбора нет, то придется использовать "честный"  motion blur в самом рендере.

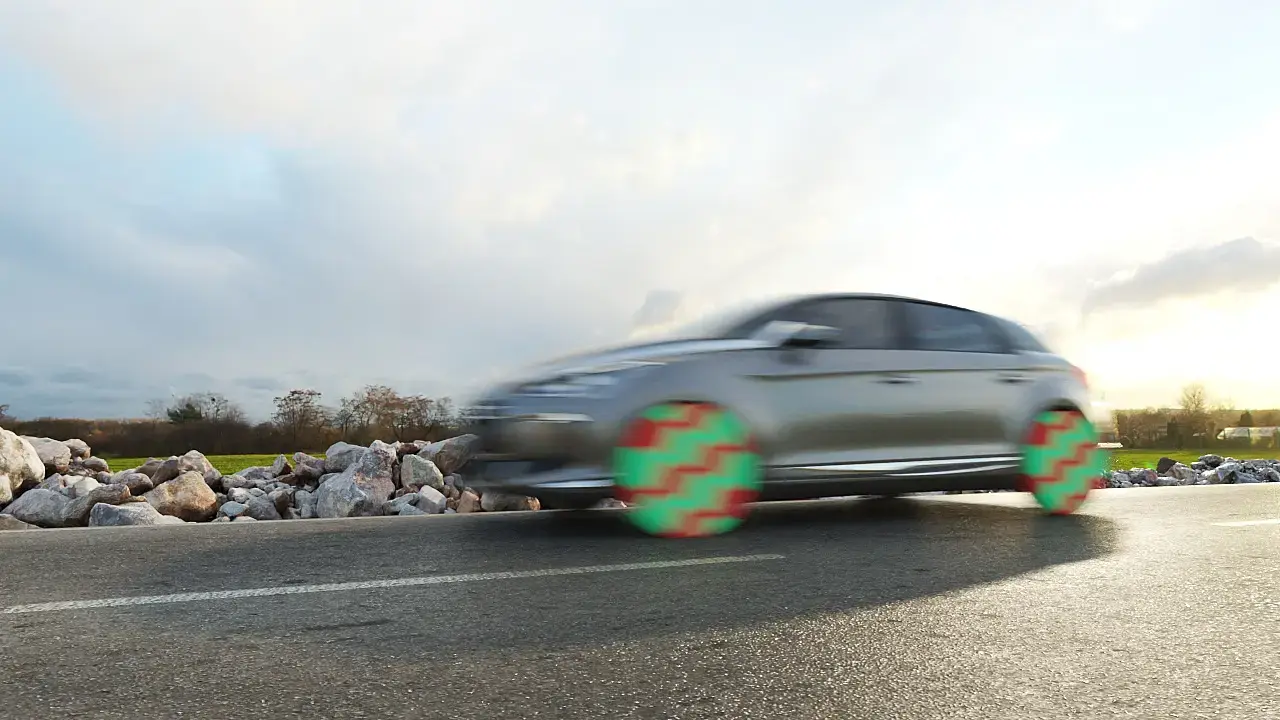

Ой, забыл анимировать колеса.

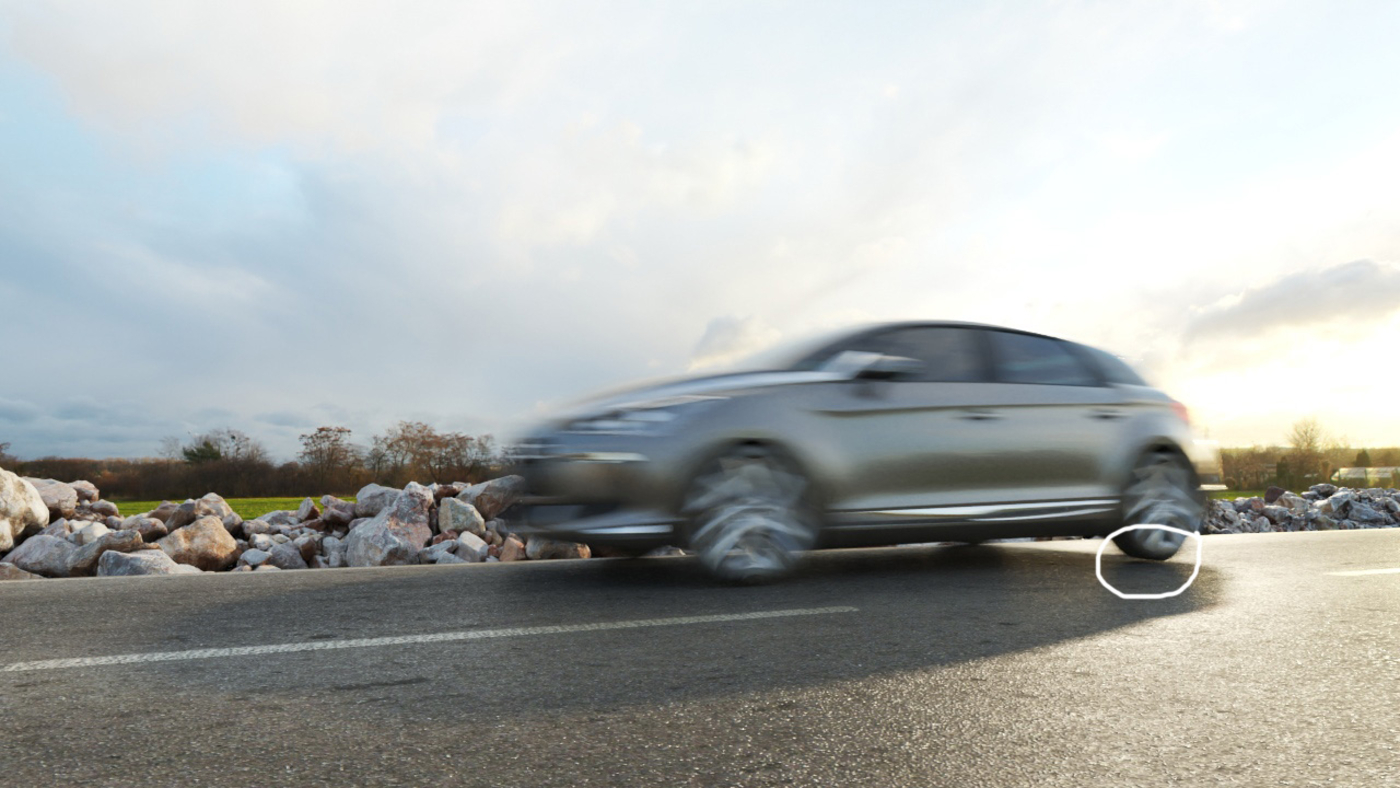

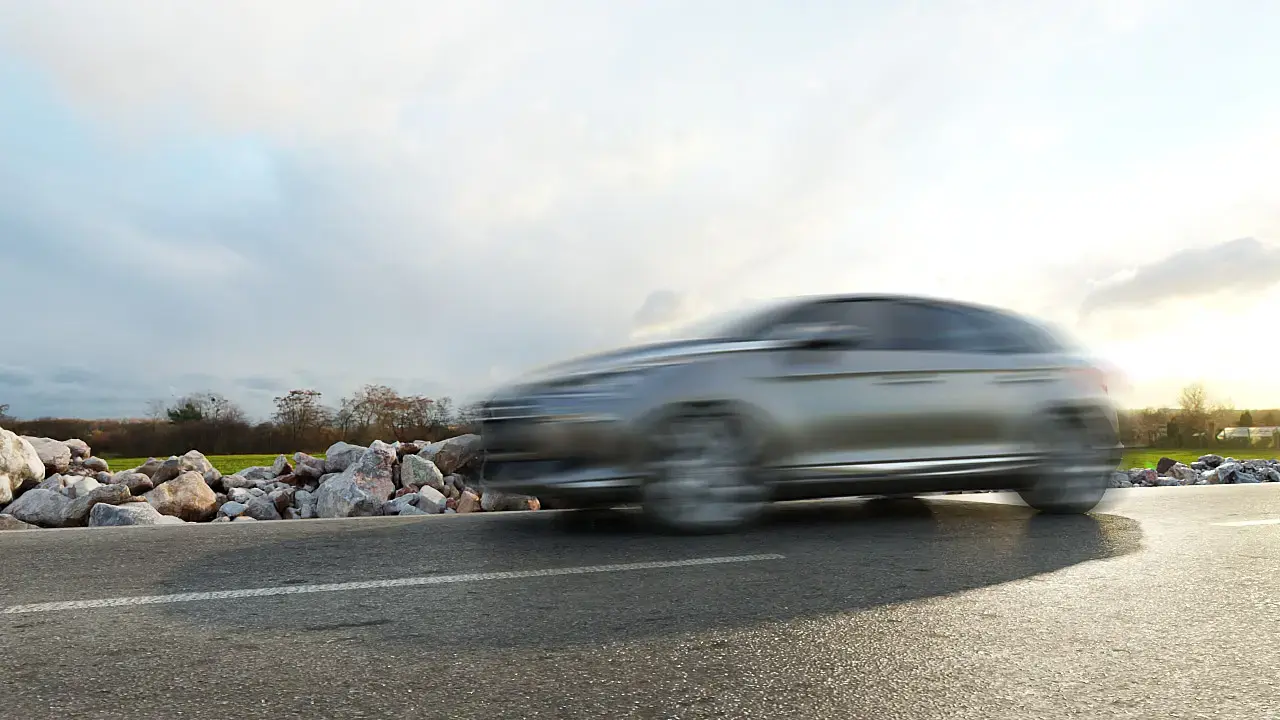

Вот, уже гораздо лучше, пропали артефакты, появились циклоиды, но подождите, почему колесо стало висеть в воздухе?

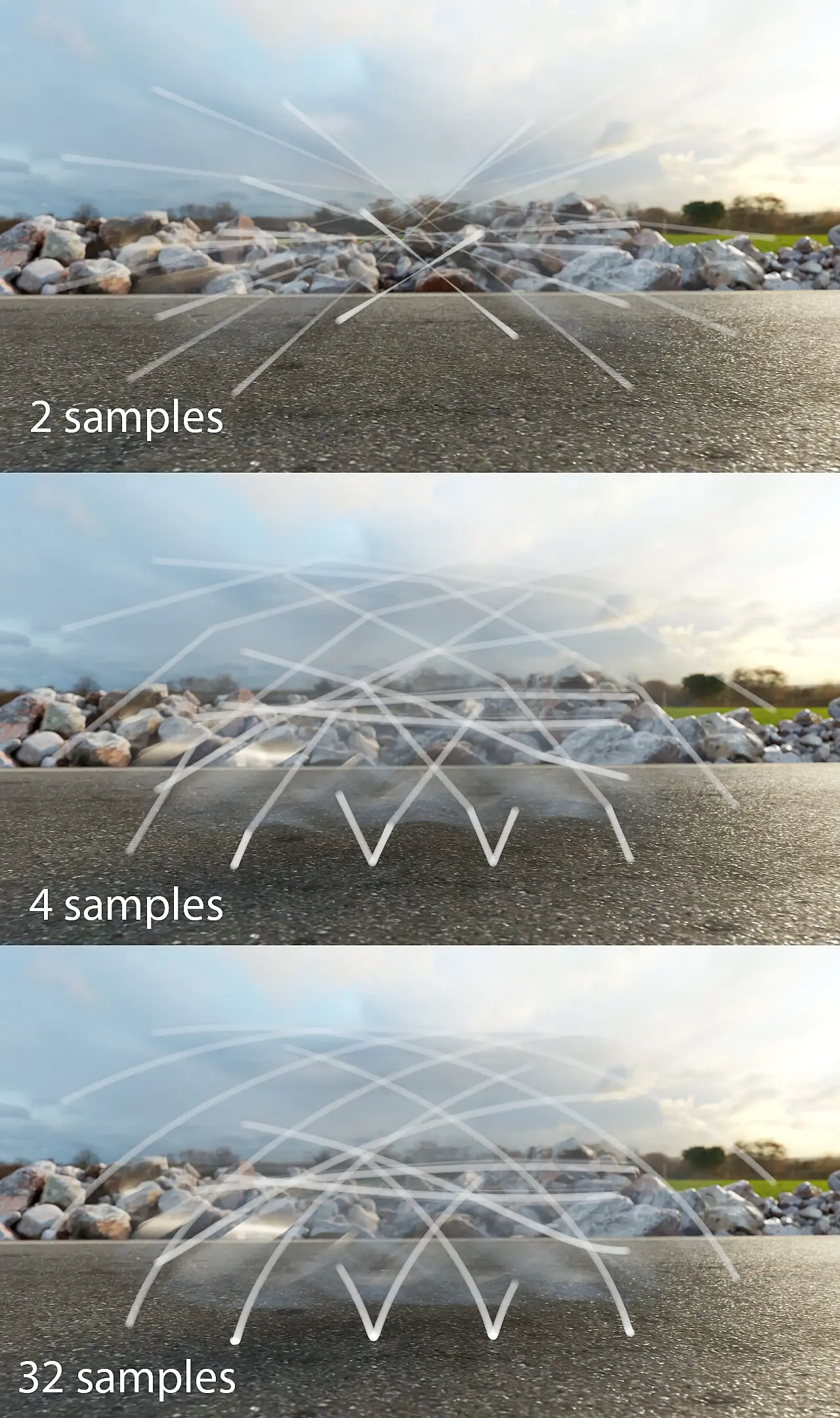

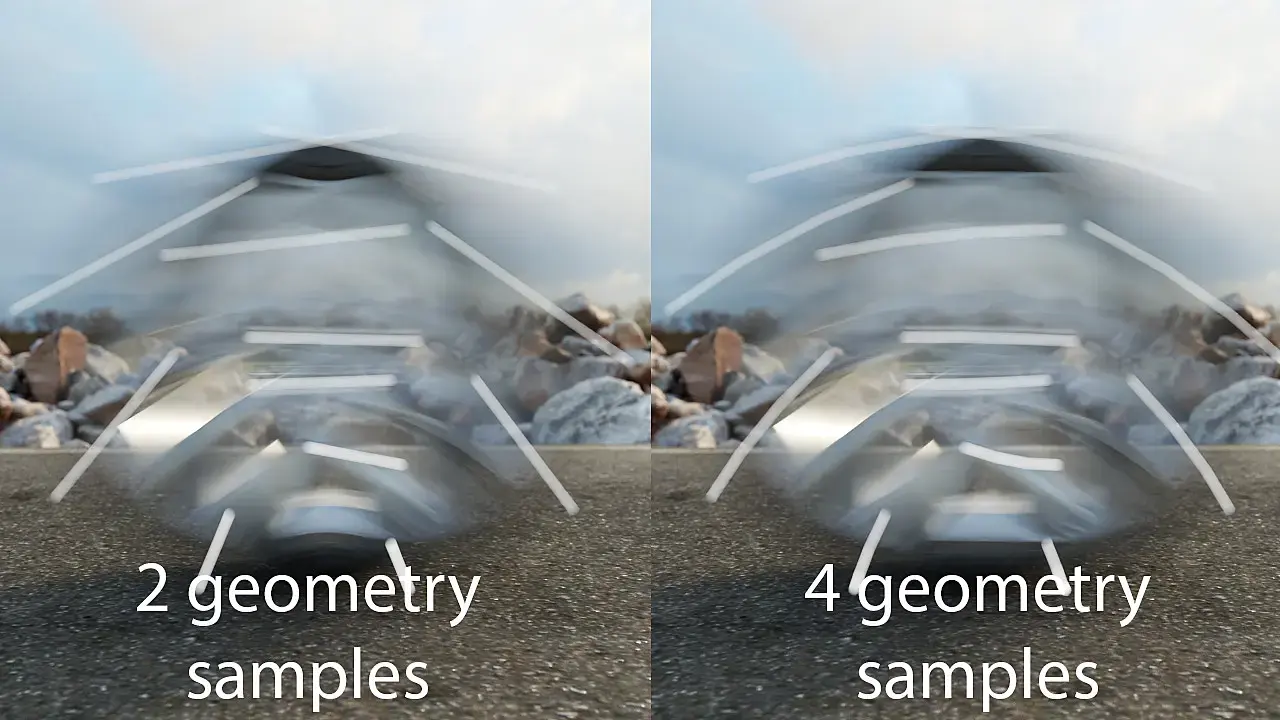

Для этого придется вернутся в самое  начало, к колесу с маркерами. Дело в том что по умолчанию в рендер движках берется всего 2-3 стадии объекта пока виртуальный затвор  виртуальной же камеры открыт. В V-ray только 2, вначале и в конце движения.  Это просто быстрее рендерится. Но и появляется эффект "схлопывания" колеса, т.к. точка  на радиусе успевает переместится в совсем на другую сторону, а V-ray просто интерполирует эти 2 состояния по прямой. Получается результат почти как с velocity pass, но без артефактов и с нормальными полупрозрачными контурами. Для большинства задач хватает и этого, но для криволинейных движений желательно не менее 4 сэмплов, чтобы не усложнять весь рендер можно поменять значения motion blur samples только колесам в V-ray properties.

Но если вы из тех кто любит накрутить побольше размытия в яркую солнечную погоду, то вам и 32 сэмплов может не хватить.

Подытожу:

-используйте все способы, но в подходящих ситуациях  и исходя из соотношения качество/ресурсы;

-всегда анимируйте колеса там где это будет явно видно;

-размытие у крутящихся колес может быть ТОЛЬКО радиальным или циклоидным, если размытие прямое, значит колес заблокированы тормозными колодками во время движения.

-не обрабатывайте 8-bit форматы типа jpeg;

-используйте unclamped velocity pass без антиальясинга;

-лучше всего, но и дольше всех честный motion blur во время рендера с 4-16 сэмлами.

P.S.: в комментариях людей удается разделить на несколько групп:

1) Кто даже не задумывался или не знал о том что колеса должны обязательно крутиться, если хочешь претендовать на фотореал, они осмыслили эту информацию и будут применять в будущем, именно для них я писал текст, рендерил картинки

2) Люди которые говорят, что для рекламы  это некрасиво и простой блюр воспринимается лучше, тут я частично соглашусь, но опять же если  работа претендует на фотореал, а уж тем более если это видео, то там директ блюр недопустим в принципе.

3) Староверы которые как делали так и будут делать. Тут ничего интересного.

4) Персоны, которые не верят или приводят в контраргументы  фото с трекингом за авто или вообще такие же рендеры как в галерее.  Тут уже не знаю, что отвечать, ведь это не плоская земля, тут все можно проверить не вставая с кресла.  Если бы был фотик, пошел бы и сфотал машину на дороге, но имеется только телефон, а у него как понимаете диафрагму на солнце не прикрыть.  Я взял телефон, взял круглую штуку. Поставил крышку, сфотал на 1/30, катнул крышку слева направо, сфотал на 1/30. Не прогуливайте геометрию и физику, что тут еще сказать.
