Скажу своё слово про Блендер. Я занимаюсь разработкой различных предметов интерьера (светильники, настенные панно). Когда начинал в Максе (делал наброски для себя) экпортировал кореловские чертежи в DWG, DXF и подцеплял в Максе. В Блендере возможен импорт SVG, но он не работает нормально для версий Блендера моложе 2.76b. По этой причине проект по конструктиву собираю в 2.76, рендерю в 2.79.
Кому интересно можете посмотреть мои работы по ссылке в профиле.

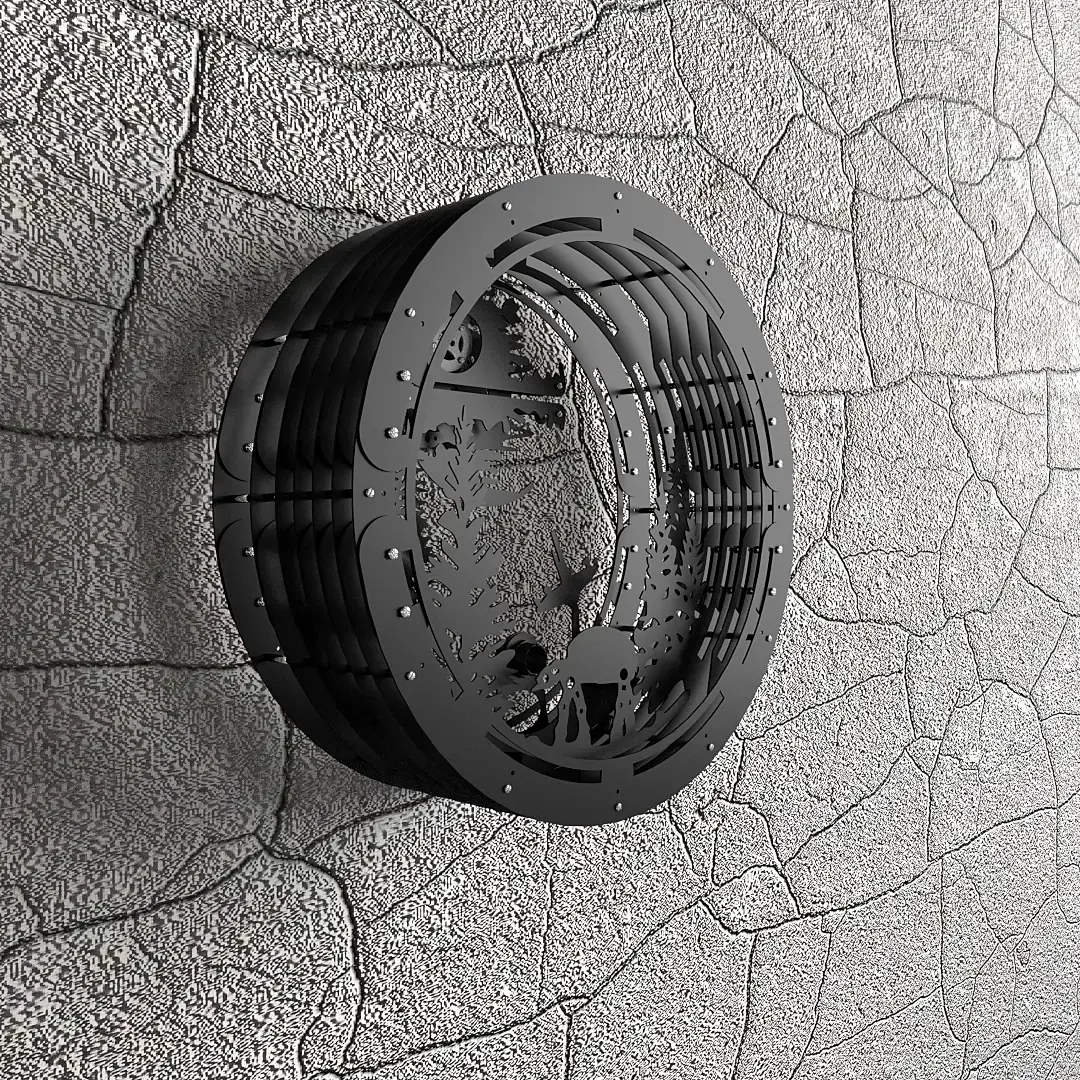

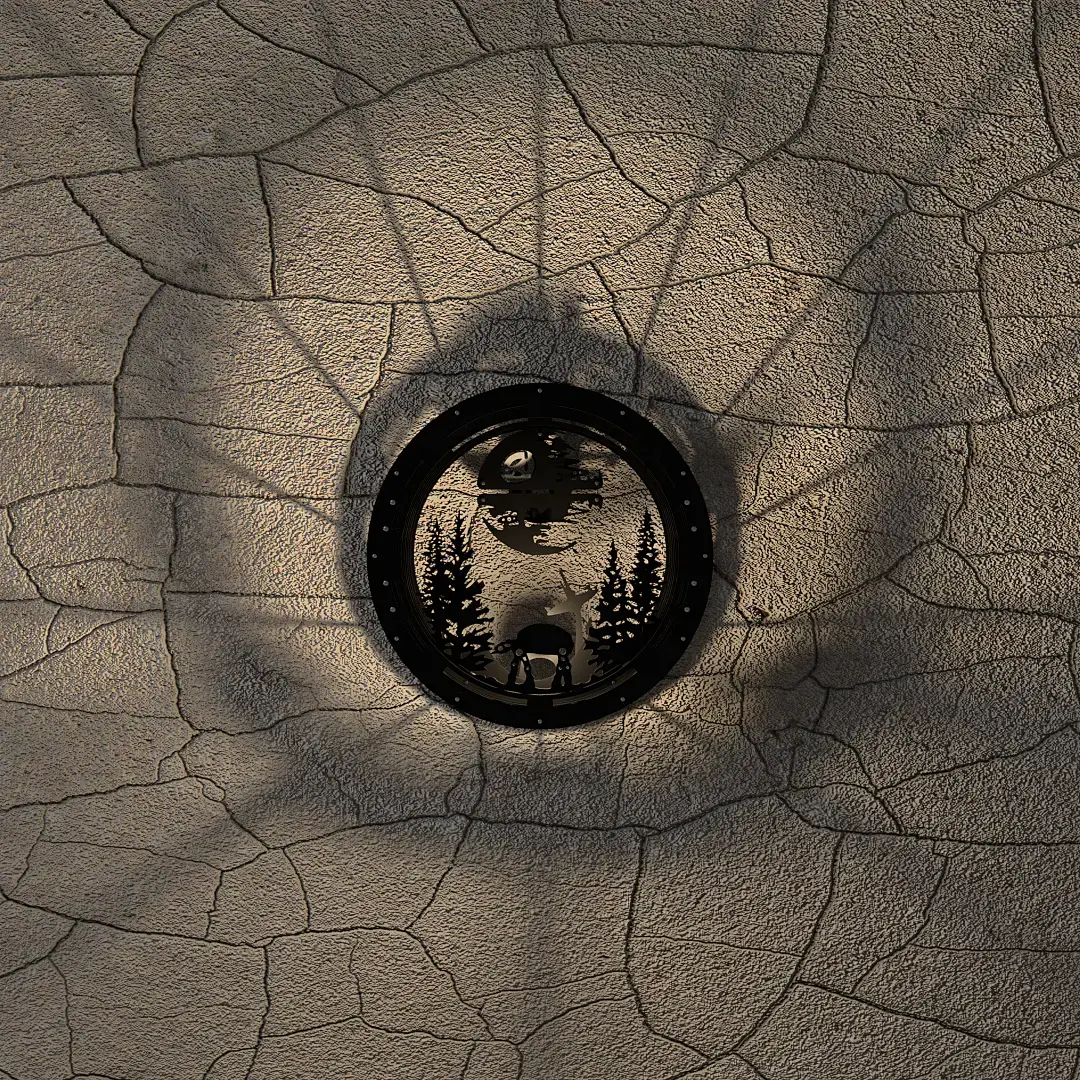

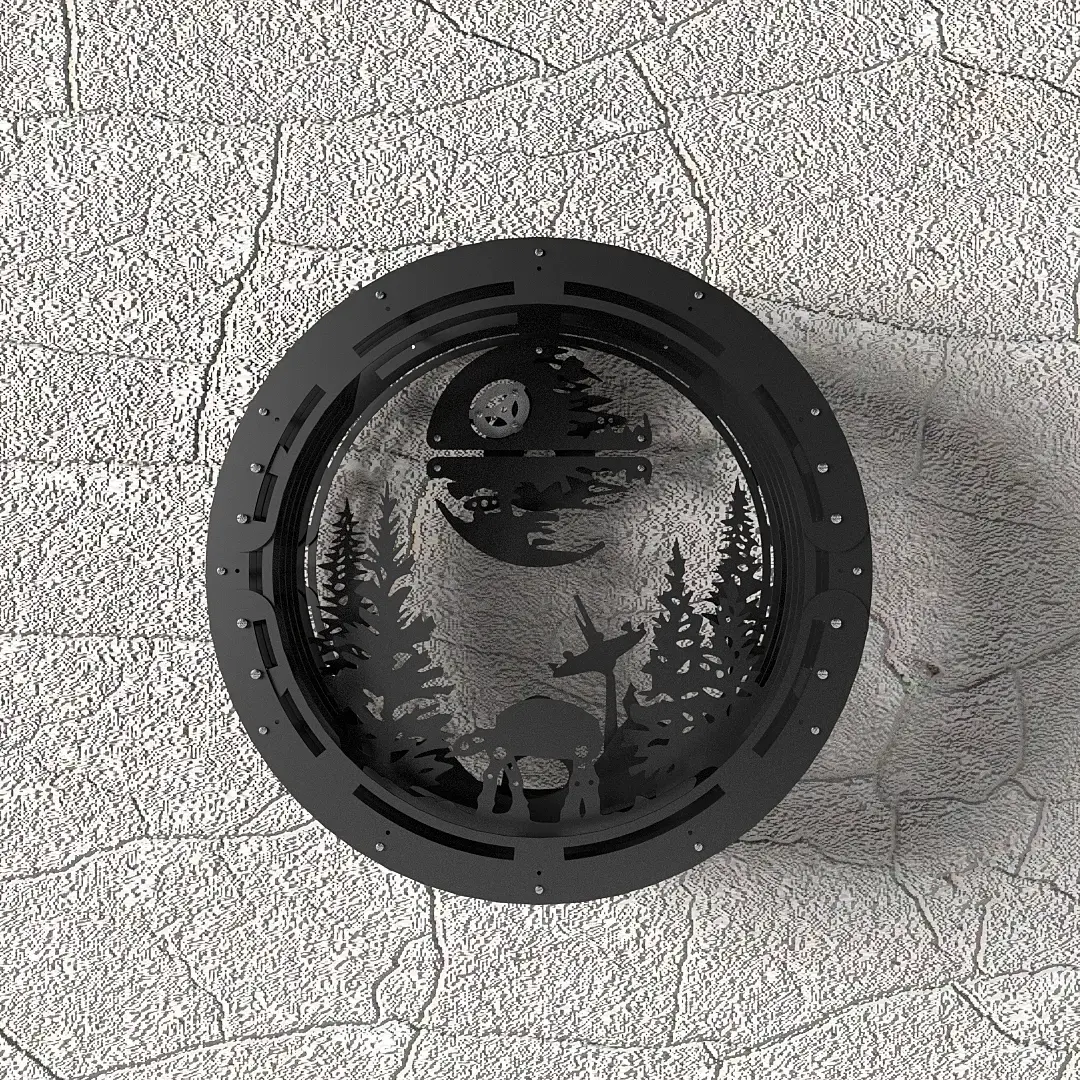

Недавно сделал проект по мотивам "Звёздных войн", Взгляд на Звезду.
Импортёры DXF пробовал разные, не один у меня нормально не заработал. У меня все объекты в кореле - замкнутые кривые для лазерной резки. Читал где-то что один человек сделал нормальный импортёр из автокадовских форматов, но теперь он платный. А нафиг мне проблемы с масштабом? Я всё делаю на чистовик и подгонять мне лень) Только экспорт из корела в SVG и импорт в Блендере 2.76.
Забыл отметить, я пользуюсь корелом Х3 2005 года, может в новых версиях по другому экспорт работает, но там где я заказываю лазерную резку не рекомендуют слишком новые версии корела и автокада использовать.
Да это известная шляпа тех у кого старое оборудование. Зачем ломать то, что и так работает. И так везде на производствах и т.п. Купить что-то новое или придумать новый процесс, а зачем? И так всё работает. Иногда зла на это не хватает.
у мну X5. что именно надо проверить? экспортнуть в блен какую-нидь загогулину?
Как я понял кривая должна быть неразрывна. что ещё?
Нарисуйте правильный круг в кореле. Залейте его, получится замкнутая кривая. Эту кривую попробуйте экспортировать в DXF, SVG, импортируйте в блендере и посмотрите на диаметр объекта.
Цитата Motocat:
Да это известная шляпа тех у кого старое оборудование. Зачем ломать то, что и так работает. И так везде на производствах и т.п. Купить что-то новое или придумать новый процесс, а зачем? И так всё работает. Иногда зла на это не хватает.
В одной конторе брали на резку файлы DXF только в полилиниях. Я помудился и перевёл сплайны в полилиниии, они сказали - их слишком много, вы не правильно сделали. После этого я эту контору послал на ххх)
На сайте c 25.02.2009
Сообщений: 2598
Липецк projectbp.ru
Цитата yuriy_v:
Нарисуйте правильный круг в кореле. Залейте его, получится замкнутая кривая. Эту кривую попробуйте экспортировать в DXF, SVG, импортируйте в блендере и посмотрите на диаметр объекта.

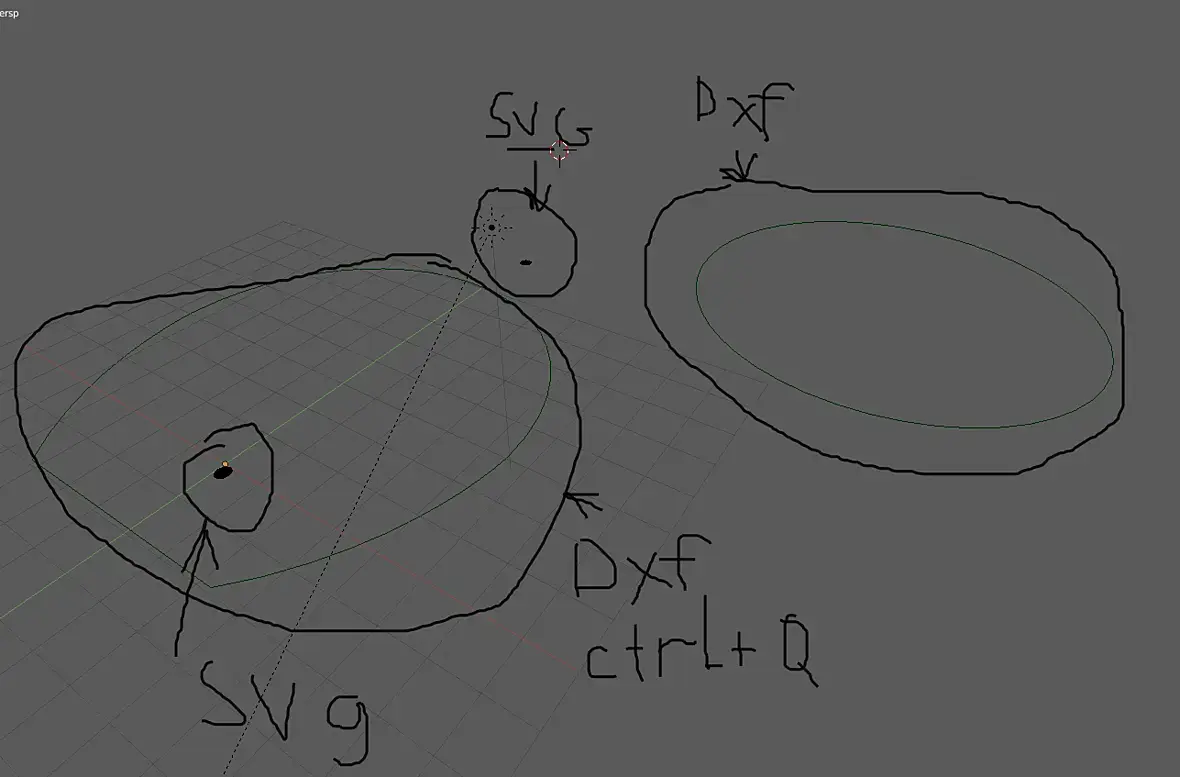

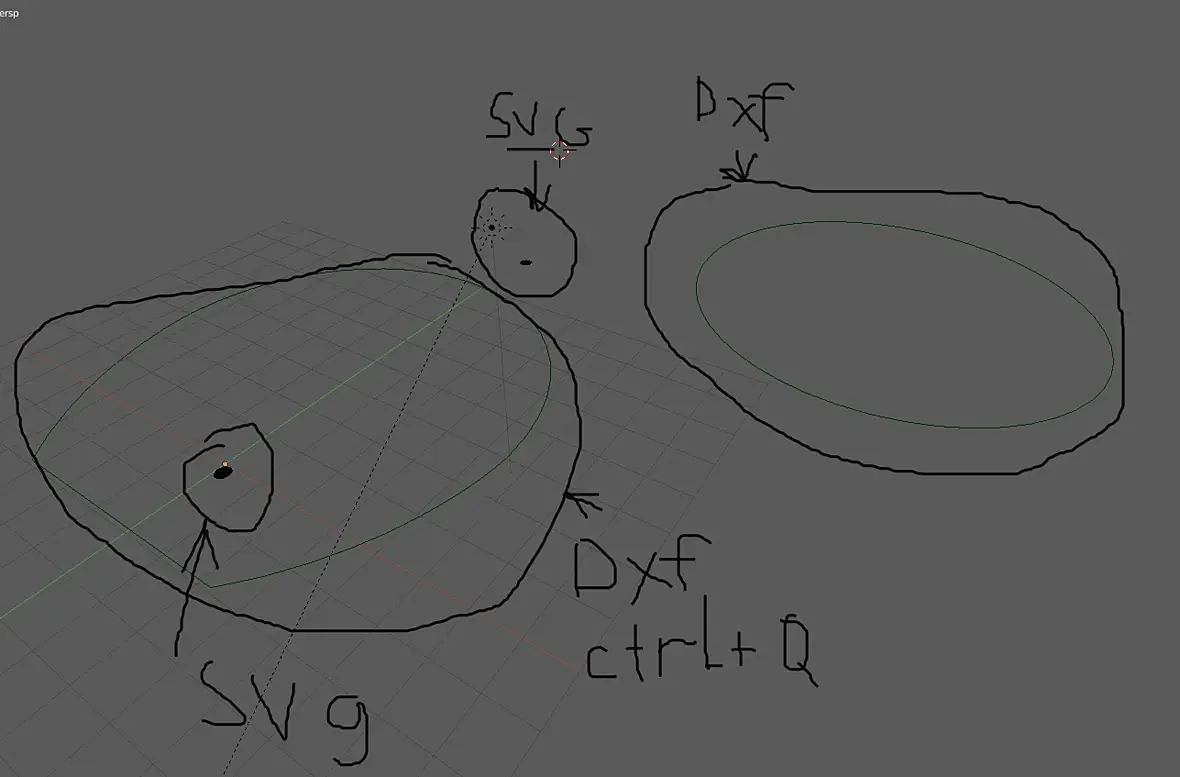

В верхней части dxf и svg без ctrl+Q в кореле.
В нижней с ctrl+Q
У dfx нет заливки, но масштаб верный (круг d10).
У svg есть заливка в обоих случаях, но масштаб надо править через калькулятор, либо подбирать нудноое значение при экспорте.
Во всех случаях объекты импортируюжтся как кривые.
У меня при импорте svg файла созданного из замкнутой кривой в кореле (деталь диаметром 10 см) в блендере 2.79 получается объект диаметром 35.4 см, в блендере 2.76 - всё в норме.
В одном из импортёров dxf в блендере отверстия диаметром 3.5 мм получались какими угодно, но не круглыми.
