Как достать контур модели из 3dsmax?

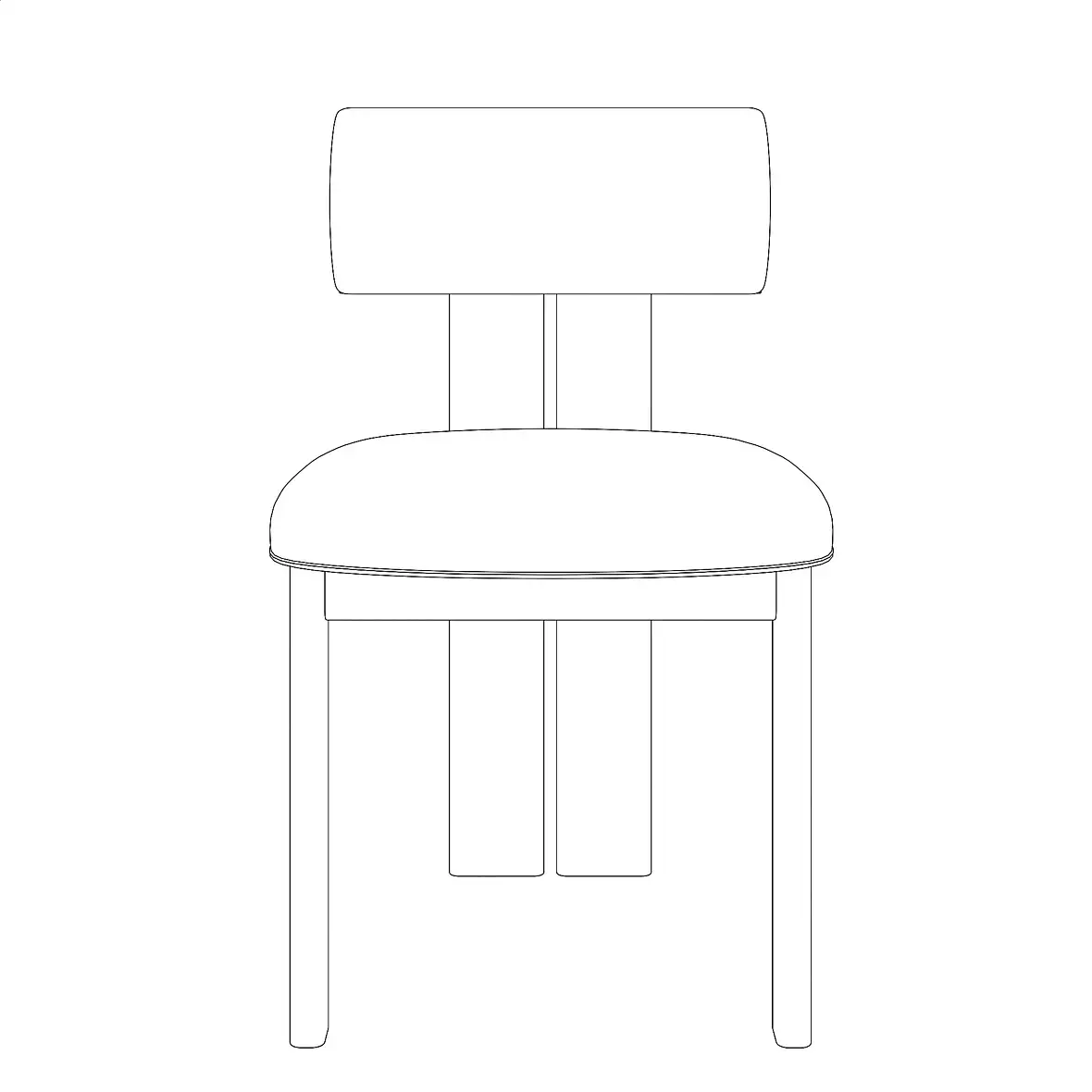

Всем привет! Может кто подскажет, как их 3dmax вытащить вот такой контур модели? может есть плагин какой-то?

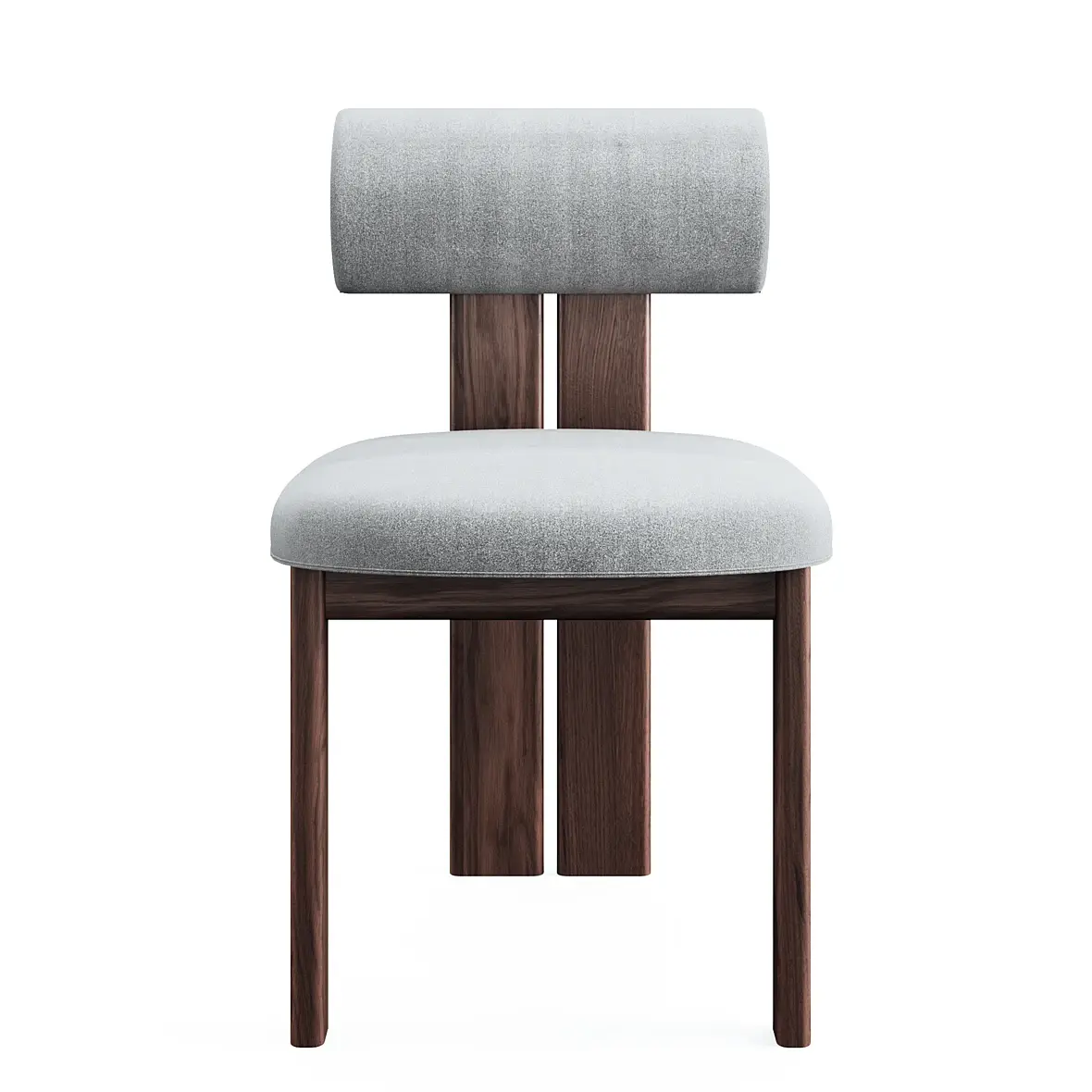

То есть есть модель и при рендере нужно сразу вывести контур

AO?

ctx maps

Сделать такое проще в blender+freestyle svg export (contour и/или border) -- получишь файл с векторным контуром (для сложных объектов потребуются эксперименты с настройками), ну он будет не супер удобный, но вполне себе векторный, а отрезки можно будет в inkscape или illustrator в одну линию склеить. Там есть еще вариант в растре такое же делать если что.

В max максимум будет стилизованный растровый файл -- можно попробовать потыкать в какой-нибудь toon shader. Если вам типа "мебельные чертежики" это довольно удобно в pro версии sketchup: export 2d to dwg.

я бы отрендерил маску и в корле ее оттрассировал, получается вполне себе годный векторный контур

если смущает пересечение деталей, то можно разделить элементы по id, тогда все будет совсем по красоте

sashaAn, можно этот скрипт использовать https://www.youtube.com/watch?v=EVk4hT4WiJI

просто в окно макса переносить, а потом в dwg экспортировать

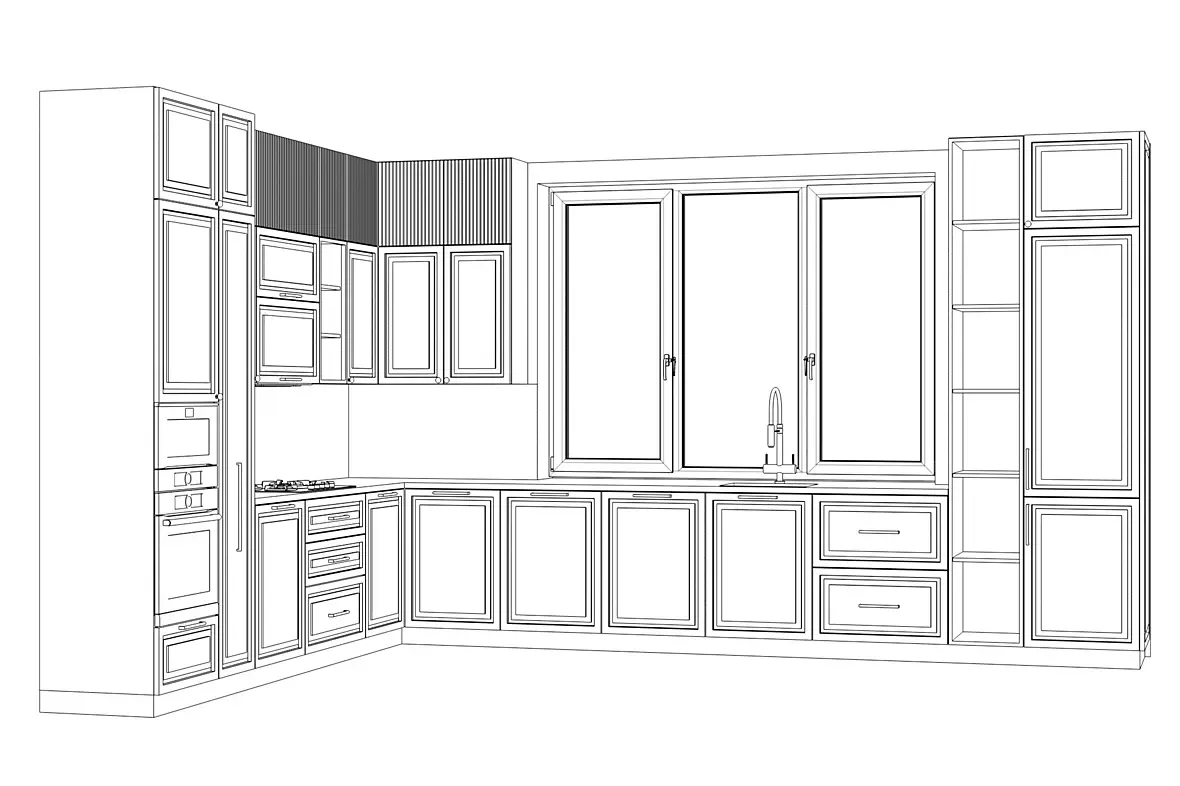

Тоже делаю через vray toon, отключаем тени и ставим OverrideMt - vray sky, получаются такие чертежи для мебельщиков, только размеры проставить

Хорошая вещь, жаль не скрывает невидимые линии

Скрипт всё в сплайн переводит, думаю лишние линии можно легко удалить
