Как измерить размеры хаотичных бугорков в соляной пещере?...

Всем привет! Впервые требуется помощь зала, так что не кидайтесь камнями, если что-то оформила не так. Обычно стараюсь сама накопать решение возникающих проблем, но тут зашла в полный тупик.

Изначально заказчице требовалась визуализация соляной пещеры, в которой внутри помещения сделаны хаотично расположенные бугорки. Я сделала, делала с помощью Paint Deform, хаотично, как и заказывали, заказчица довольна, все ок.

И тут вдруг она вдогонку мне шлет просьбу - "а дайте ка мне быстренько размеры всех этих бугорков, для производства надо мол. Ну вам же это быстро вывести, да?" На мой ответ что как бы нет, не быстро, она просит сетку и хотя бы несколько каких-то размеров для ориентации. Делаю.

Сначала тоже вроде довольна, а сегодня уже в состоянии близком к истерике, требует от меня точные размеры ВСЕХ бугорков и неровностей, "углы и градиенты", иначе производство не сможет сделать то, что я ей "навизуализировала" (цитата).

В ответ я ей предлагаю исходники в формате 3ds, obj, fbx, dwg - на выбор, т.к. производство наверняка имеет у себя программы, в которых само сможет сделать нужные им замеры. Но заказчица утверждает, что производство таких форматов не знает и им надо, чтобы были циферки возле каждого бугра.

Вопросов два. 1. Может я не в курсе и действительно в 3ds max можно эти размеры вывести как-то? Обычно я замеряю все что нужно боксами, плэйнами, линейкой (ну это прямые какие-то расстояния). 2. А должна ли я на ваш взгляд вообще это делать, ведь изначально ни о каких размерах вообще речь не шла, требовалась просто визуализация. Как бы вы поступили на моем месте? Ну на самом деле, если б я знала как и это было не заморочно, я бы конечно сделала. Но у меня нет мыслей на этот счет, так что прошу высказаться. Спасибо!!

Мне кажется, это производство просто не "хочет" а не "не может". Вот и нашли крайнего. Диза в даном случае. А диз вас. Как по мне, вы досстаточно ясно образмерили хаос.

не подскажете, как? или ткните носом, если не сложно, где можно это посмотреть.

Там будут прям углы и градиенты?

Можно сделать горизонтальные сечения, с помощью инструмента Section. Например через каждые 15 см.

Экспортировать в корел в масштабе 1:1, пронумеровать и рапечатать.

По распечатаному бумажному шаблону, согнуть проволочный каркас, который будет основой формы.

Поделитесь опытом. Прям интересно стало)

Sаtin, если вы действительно договаривались только на визуализацию, то подготовка рабочей документации это отдельная работа, которая должна была начинаться с технологии, именно с производства.

Попробуйте выйти на производство на прямую. Если честно, то я вообще не понимаю зачем им размеры, 99% что будут делать они это на станках с ЧПУ. В этом случае им нужна именно модель.

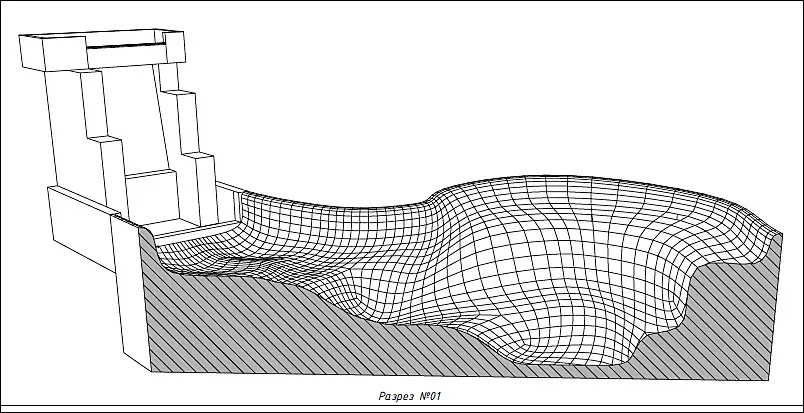

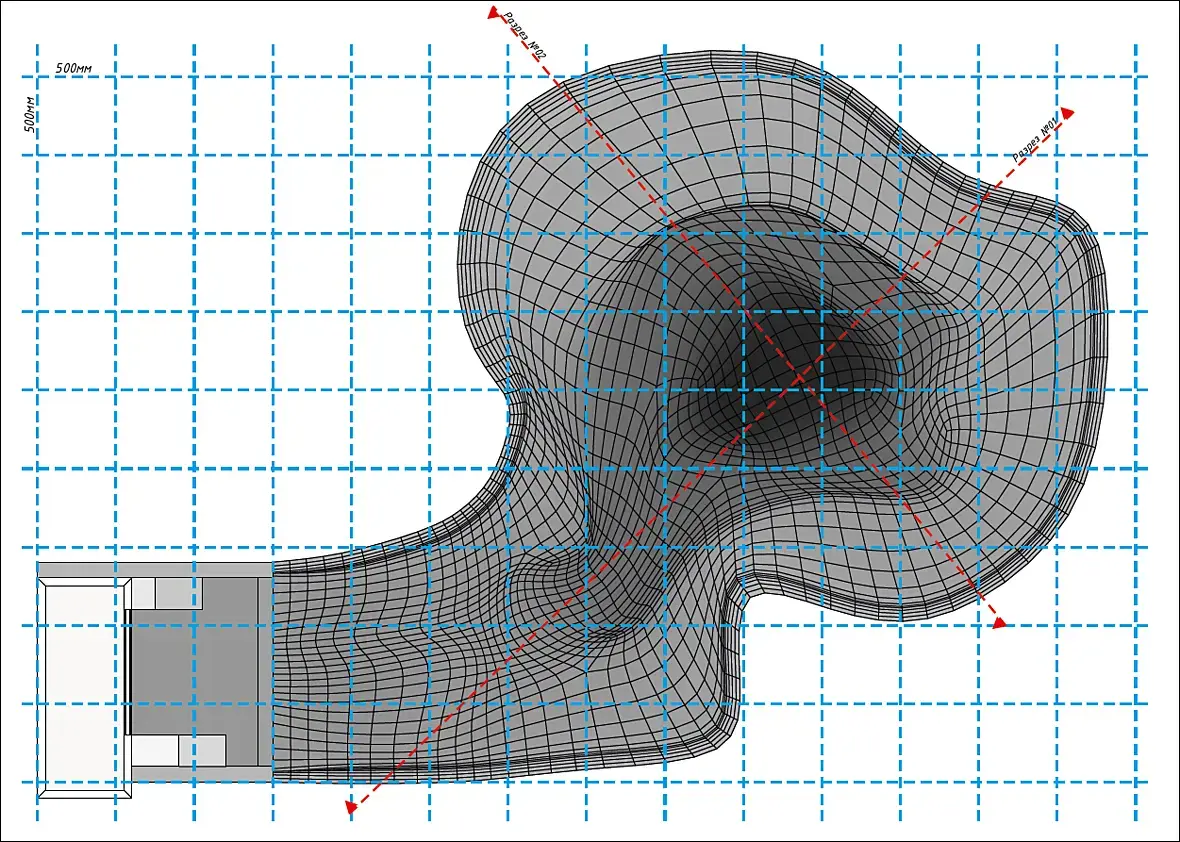

Если они собираются делать это вручную, примерно по размерам, то им просто ориентиру нужны, в этом случае вам Slazzo правильно написал. Сделайте чертеж каждой стены, потолка, чего еще нужно, в фронт, и укажите все размеры как на топографической карте.

Sаtin, делал подобное для пруда, не совсем то но очень близко.

Углы и прочие мелочи при такой работе не важны. Тем более что и не смогут они их вывести вручную.

Просто попросите пример выполнения подобной документации, оттуда и пляшите. А вот когда будет пример - можно будет решать вопрос о выполнении. В противном случае рискуете опять сделать не так , как надо...

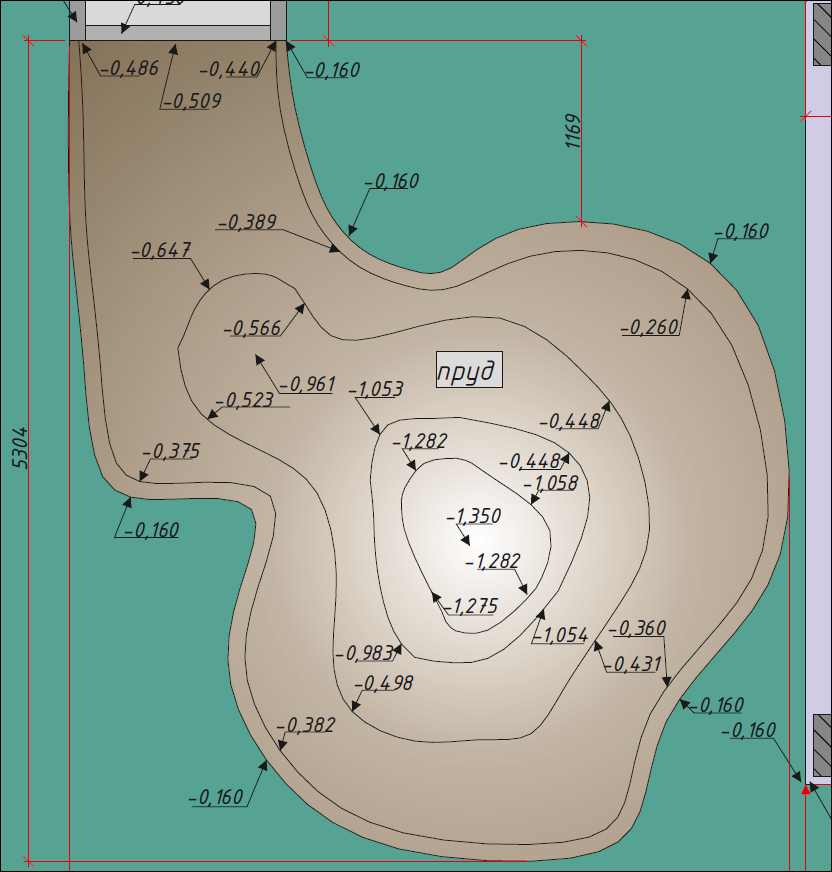

Просто интересно... На первом плане с горизонталями у вас стоят цифры с сносками. Это отметки высот? Если да, то почему на одних и тех же горизонталях они разные?

Я поняла в целом) Всем спасибо за мнения и советы, картинка прояснилась теперь)

Все верно это высоты. Имеют разные, так как в данной ситуации не стояло задачи вынести контуры на одной высоте, вытаскивал контуры наиболее явных линий изменения формы. По этому они и разные, так как заметен явный угол конфигурации, но он имеет переменную высоту. Все это согласовывалось с прорабом, которому это все строить, главное на мой взгляд, что бы им было понятно.

Да, градиентом снизу вверх. От синего к красному, например.

Еще вариант, эти стены разместить по осям x и y, по z в ноль увести и потом просто нужные точки отмечать и значения списывать с координаты z, только пивот в середину выставить. Графически это можно по разному подать
