На сайте c 18.11.2020
27.08.2021 10:06
Оно ещё усложняется уклоном, мне нужно сделать плавный поворот
Ещё и сшить полигоны надо ровненько. Велдить пробовала, портится сама фаска, так как ребра фасок друг на друга не попадают
На сайте c 23.02.2010
27.08.2021 10:11
Делайте модель под модификатор сглаживания.
Или вам нужна точность, до микрона, на изгибе фасок ?
На сайте c 11.10.2007
27.08.2021 10:18

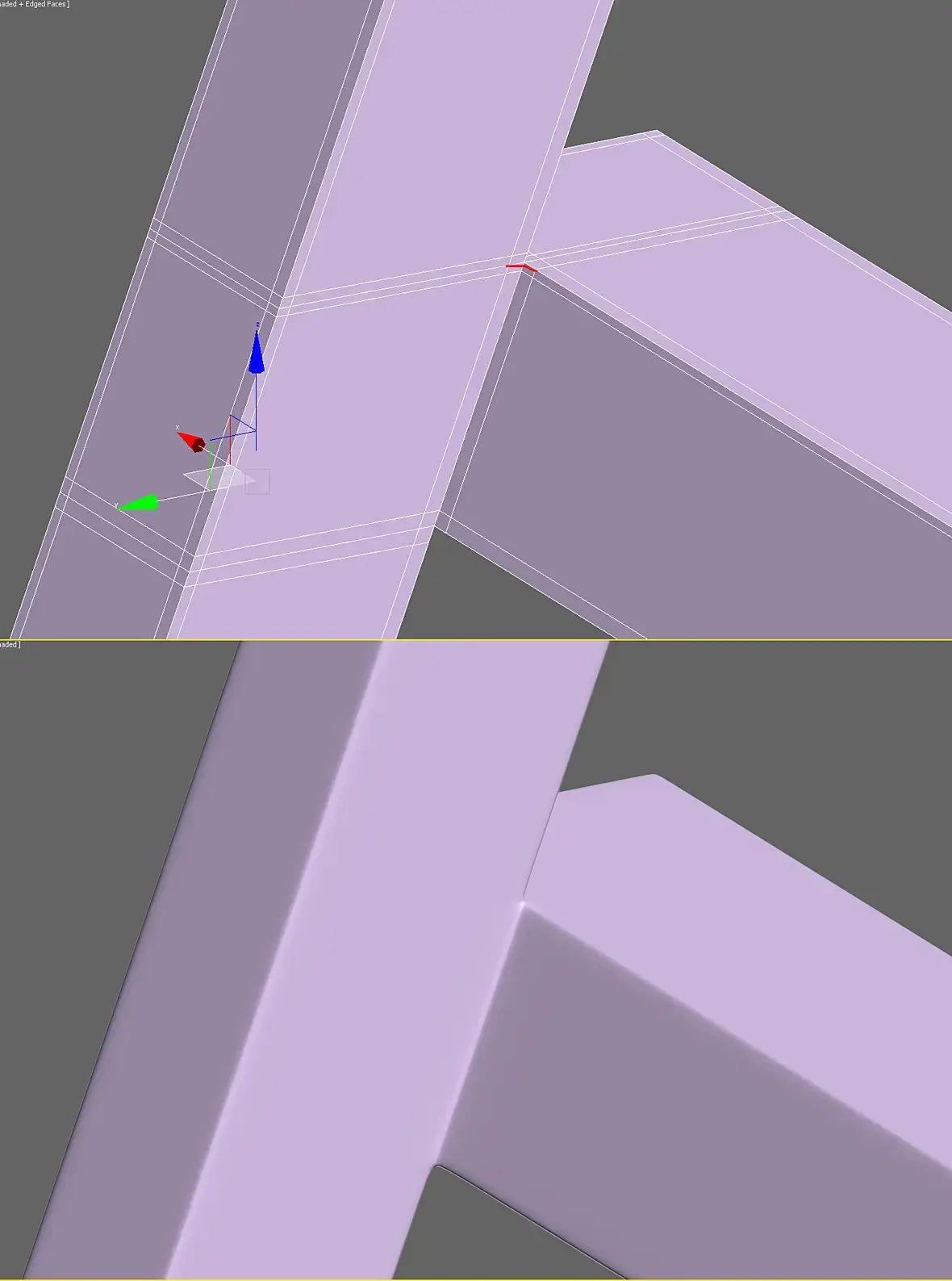

логика построения такая. там где хотите радиус побольше, грани ставьте чуть подальше от угла. далее на эту сетку MeshSmoth 2-3 итерации
На сайте c 18.11.2020
27.08.2021 10:24
Цитата Капустка :
Делайте модель под модификатор сглаживания.
Или вам нужна точность, до микрона, на изгибе фасок ?
Нельзя сглаживание, надо сетку такую сделать, задание такое
На сайте c 25.02.2009
27.08.2021 10:27
Цитата Ireneuniqueyeah :
Нельзя сглаживание, надо сетку такую сделать, задание такое
А после сглаживания не сетка уже? Сколапсите стек да и все.
На сайте c 15.08.2021
27.08.2021 10:38

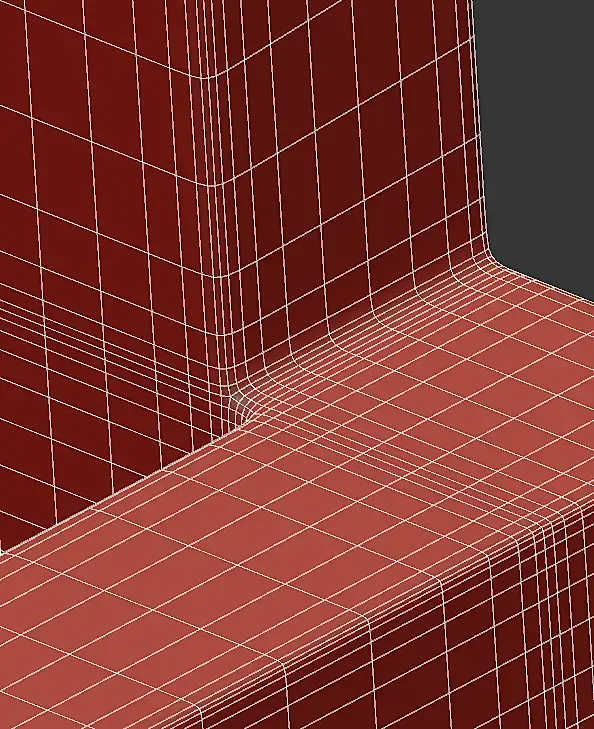

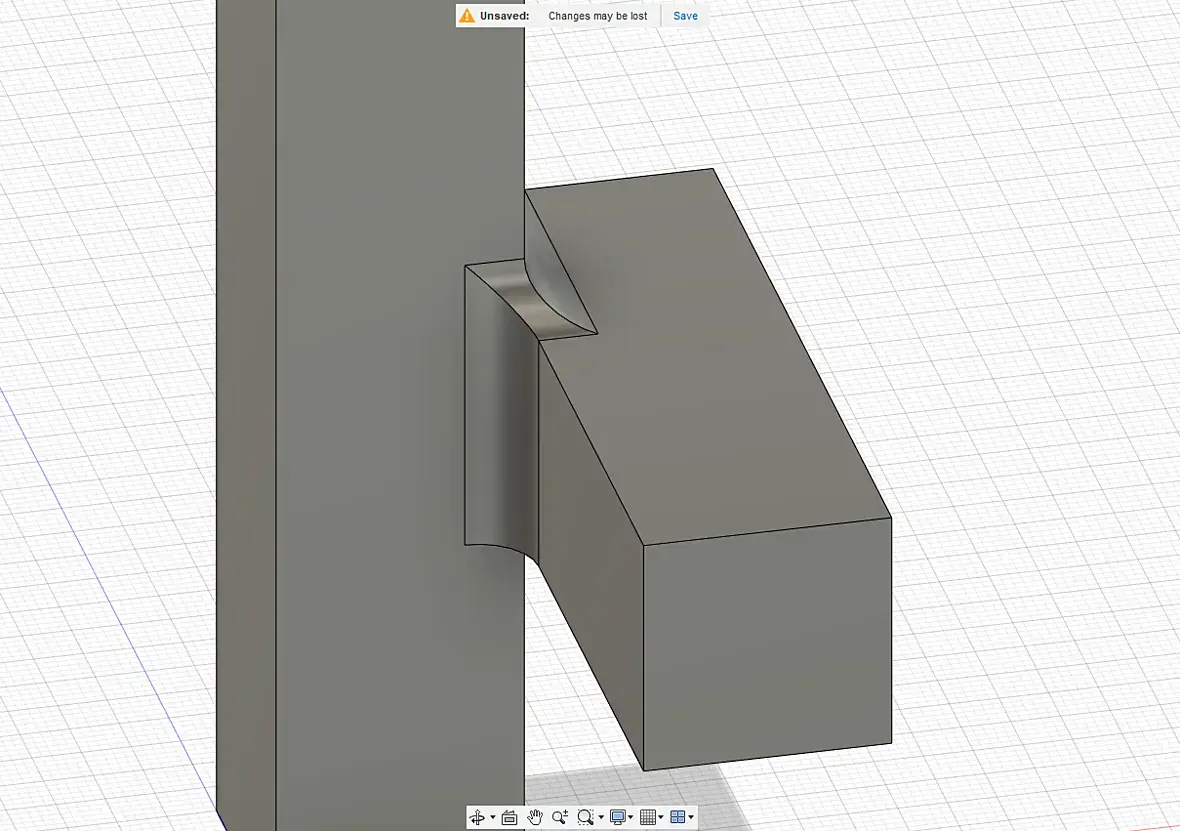

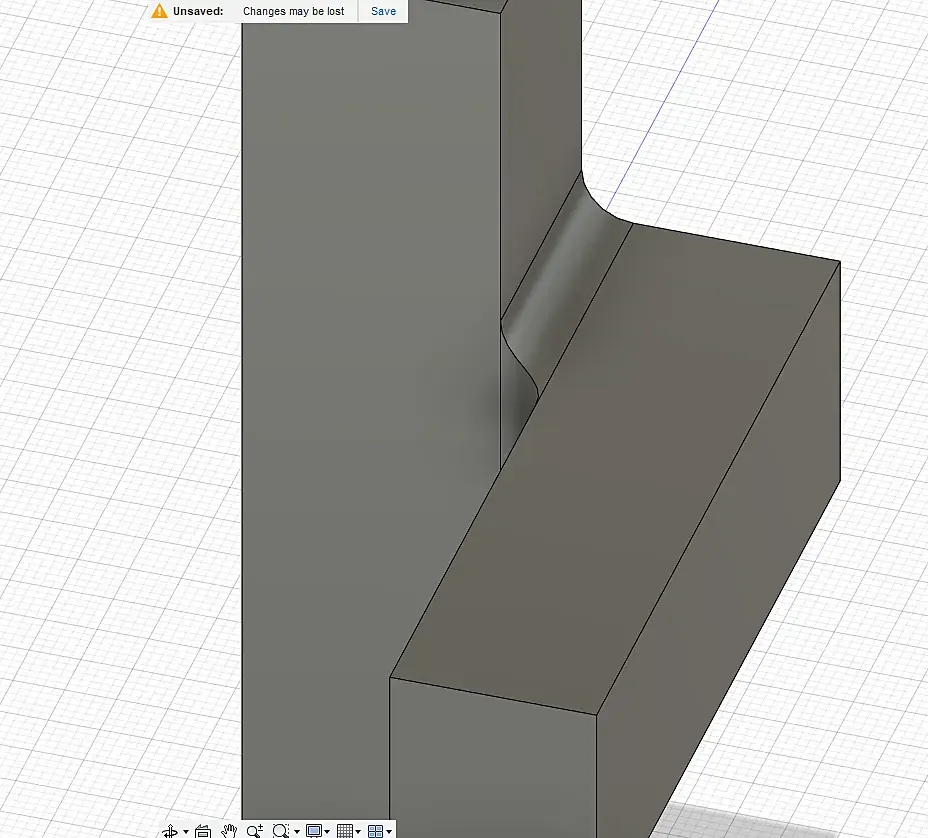

Так?
На сайте c 23.02.2010
27.08.2021 10:40

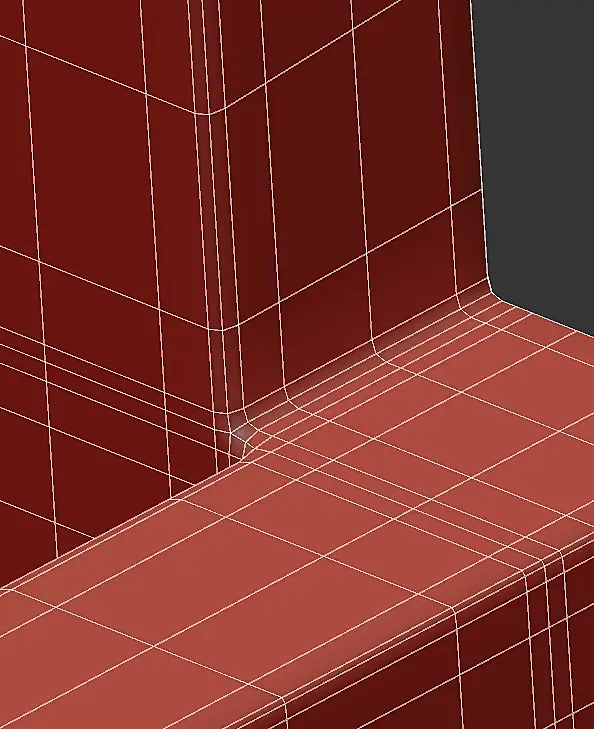

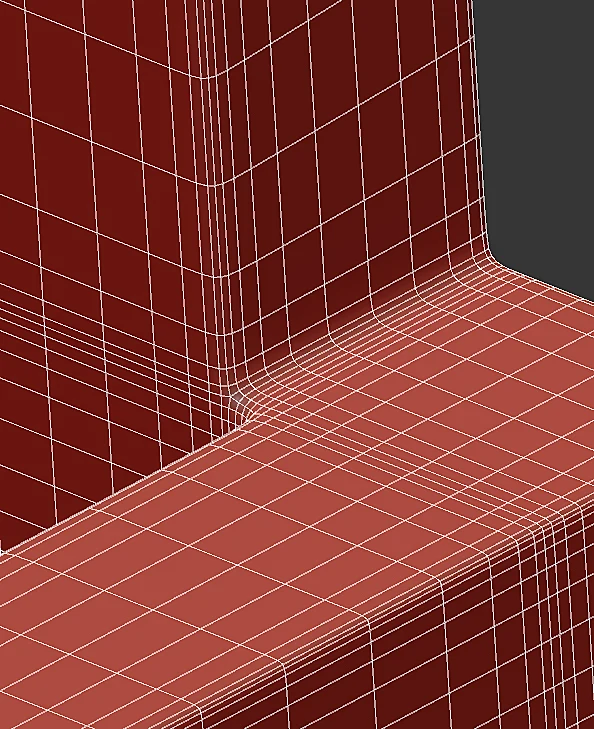

Вариани у
3drj , более труёвый
На сайте c 16.10.2006
27.08.2021 10:42

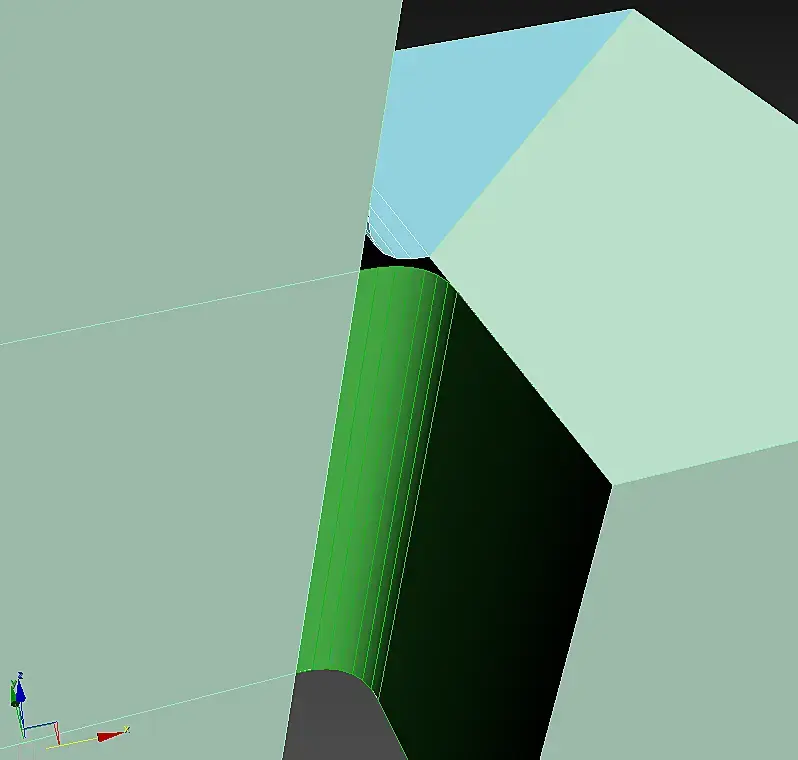

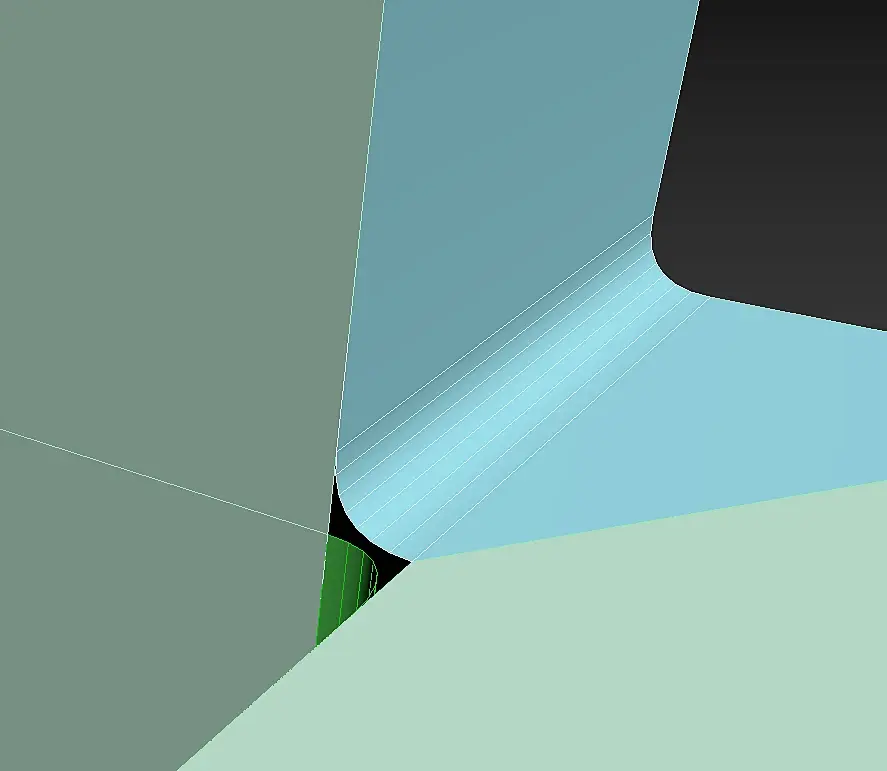

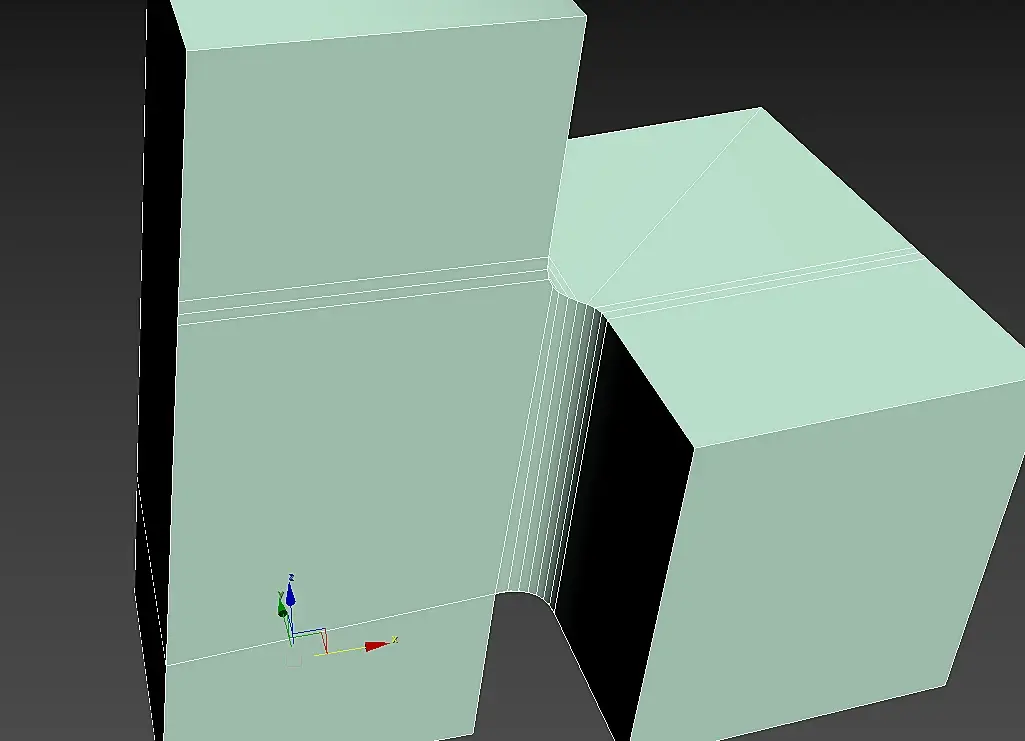

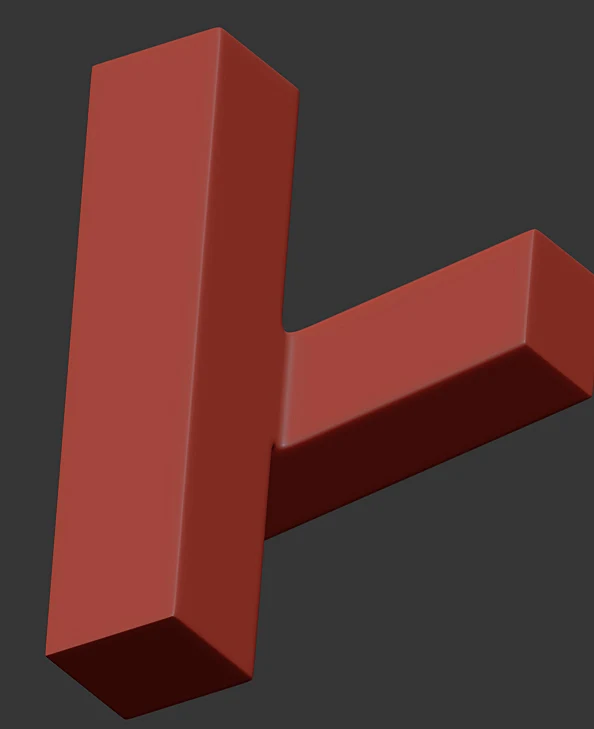

Узел непростой - надо ясно понимать - что вы хотите получить
или
На сайте c 18.11.2020
27.08.2021 10:44
Цитата CGCat :
Так?
Цитата Skorpionchik :
Цитата Ireneuniqueyeah :
Нельзя сглаживание, надо сетку такую сделать, задание такое
А после сглаживания не сетка уже? Сколапсите стек да и все.

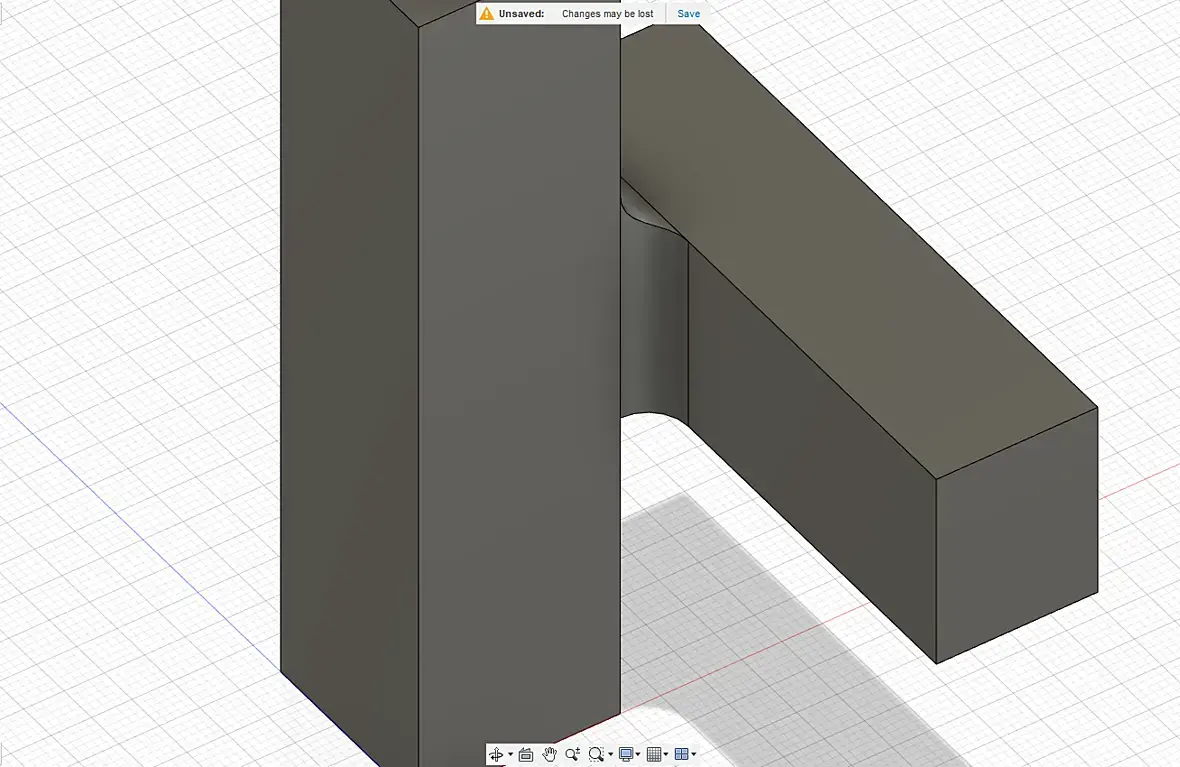

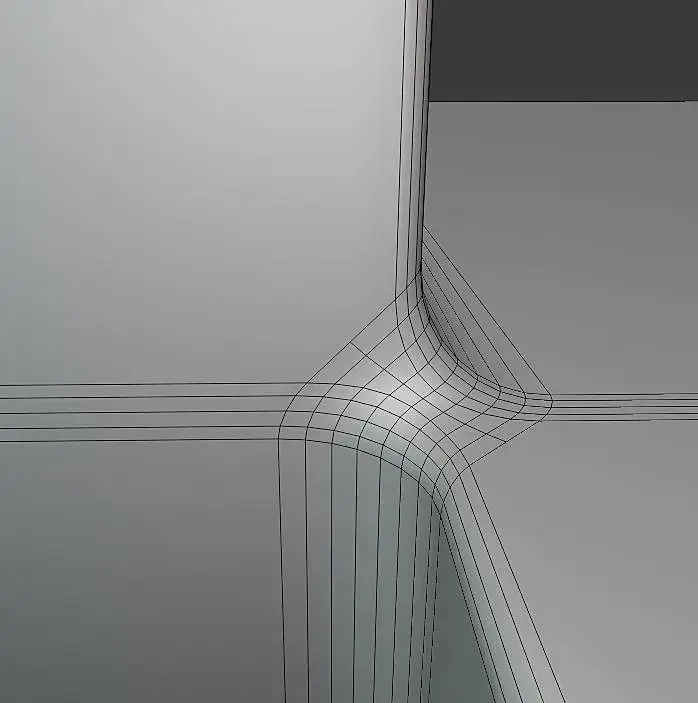

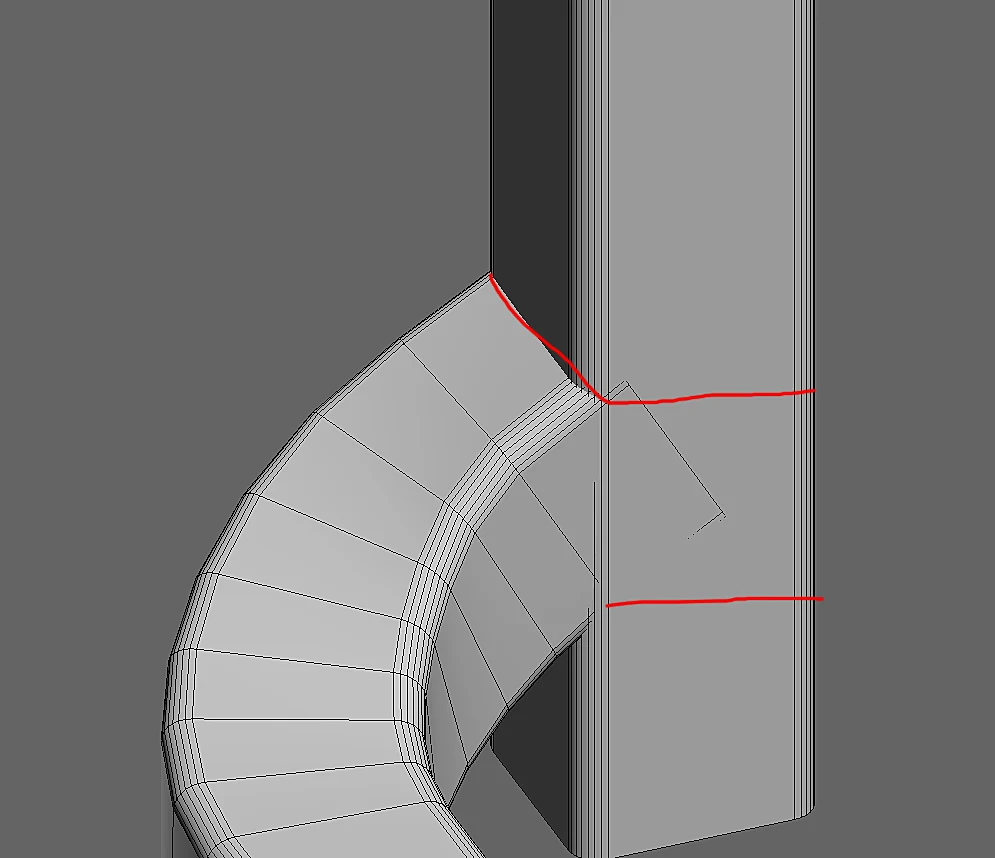

Должно быть вот так
На сайте c 16.10.2006
27.08.2021 10:44
в любом случае надо делать скругление между двумя конкретными рёбрами - отделив необходимые части плоскости, и потом достраивать ручками
На сайте c 18.11.2020
27.08.2021 10:46

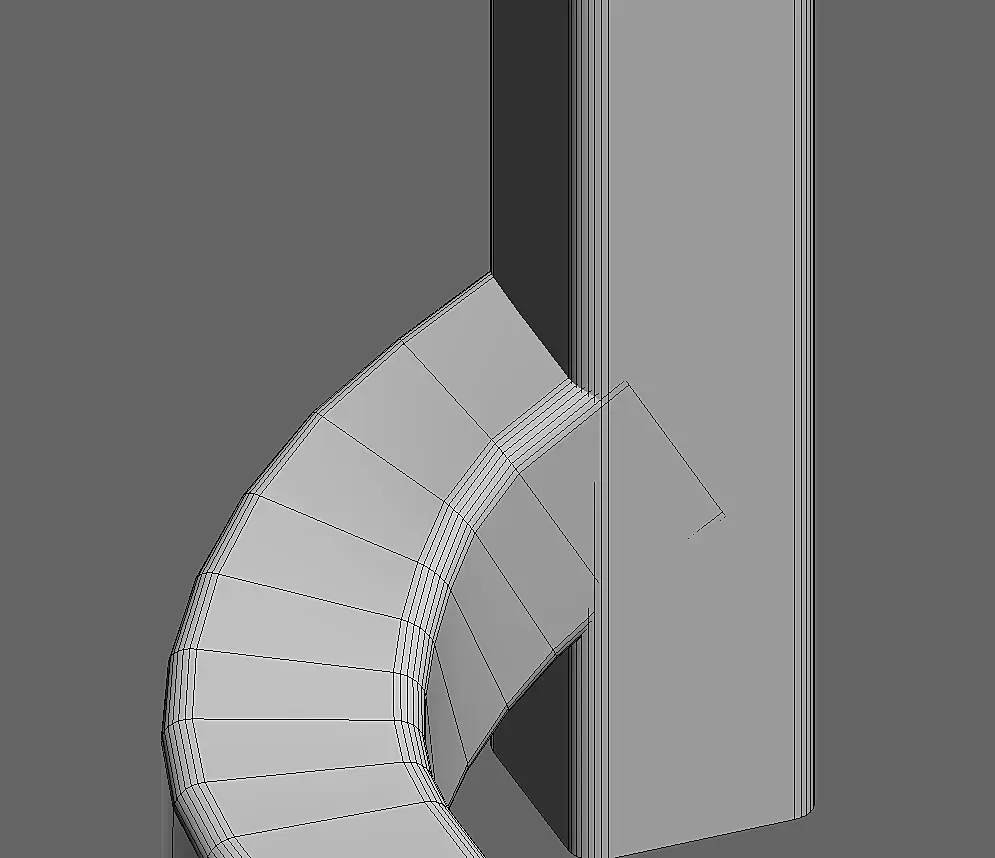

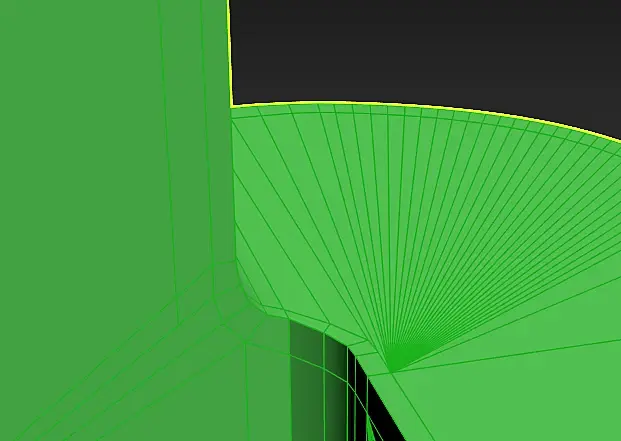

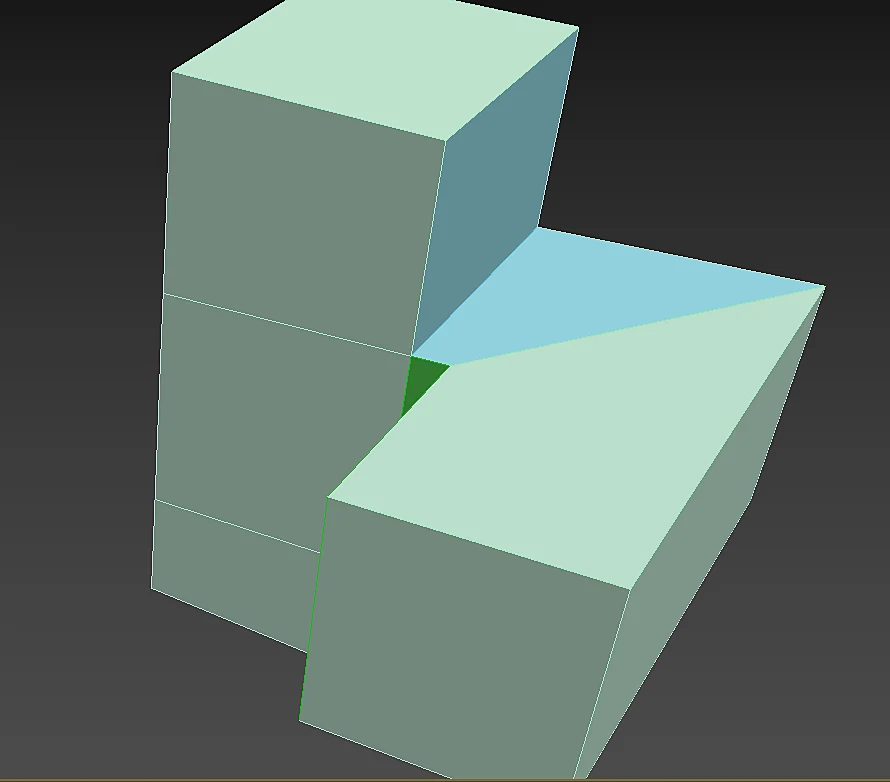

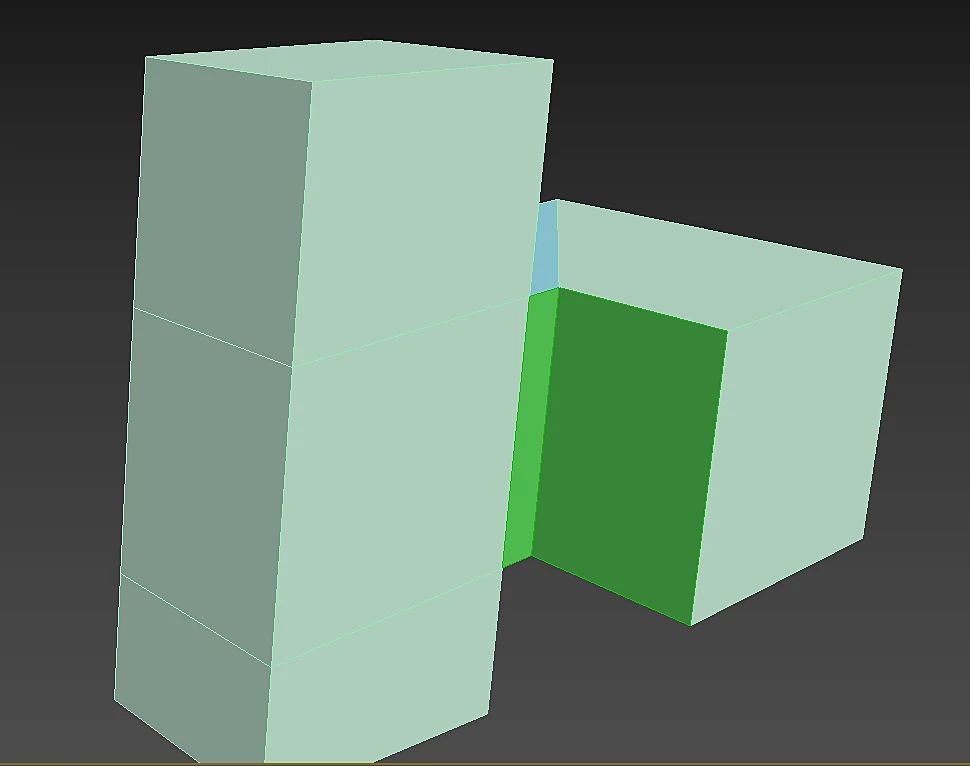

D-d_Man Капустка Skorpionchik Делала вот так, но я делала вообще по-обезьяньи, просто свелдила вершины обоих фасок
И оно все жестко триангулируется
На сайте c 23.02.2010
27.08.2021 10:49
А нельзя ли предоставить референс, а то мы всё небо истыкаем пальцами.
На сайте c 18.11.2020
27.08.2021 10:51
Капустка
Цитата Ireneuniqueyeah :
Цитата CGCat :
Так?
Цитата Skorpionchik :
Цитата Ireneuniqueyeah :
Нельзя сглаживание, надо сетку такую сделать, задание такое
А после сглаживания не сетка уже? Сколапсите стек да и все.
Должно быть вот так
Капустка
На сайте c 16.10.2006
27.08.2021 11:01

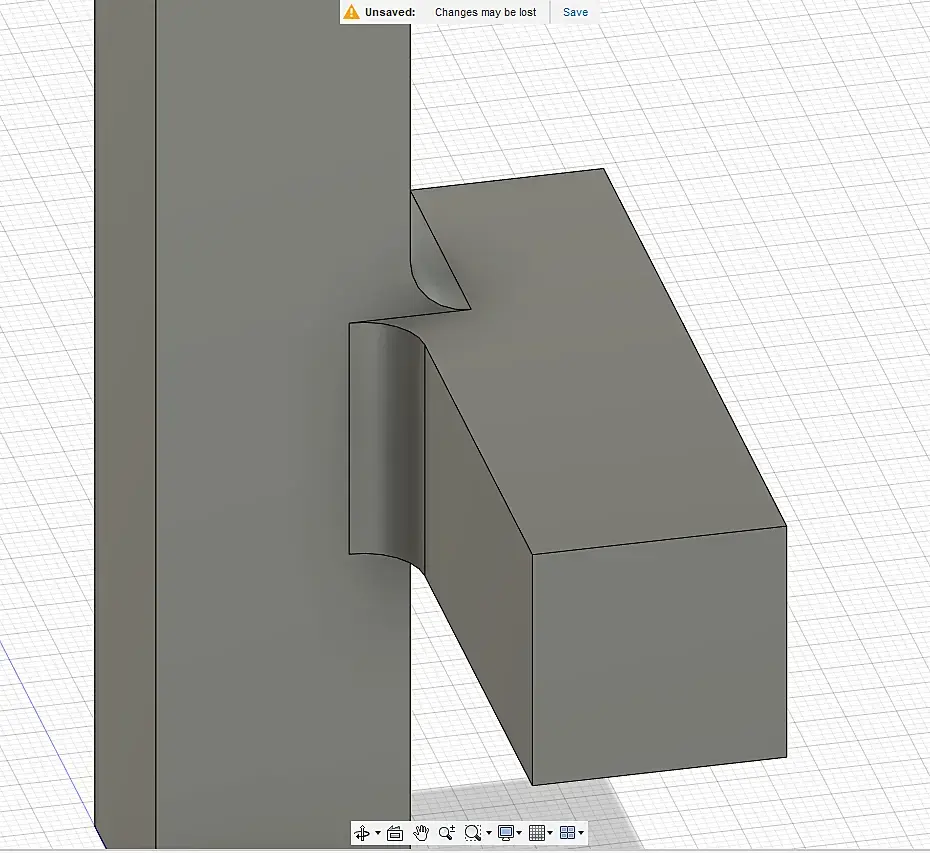

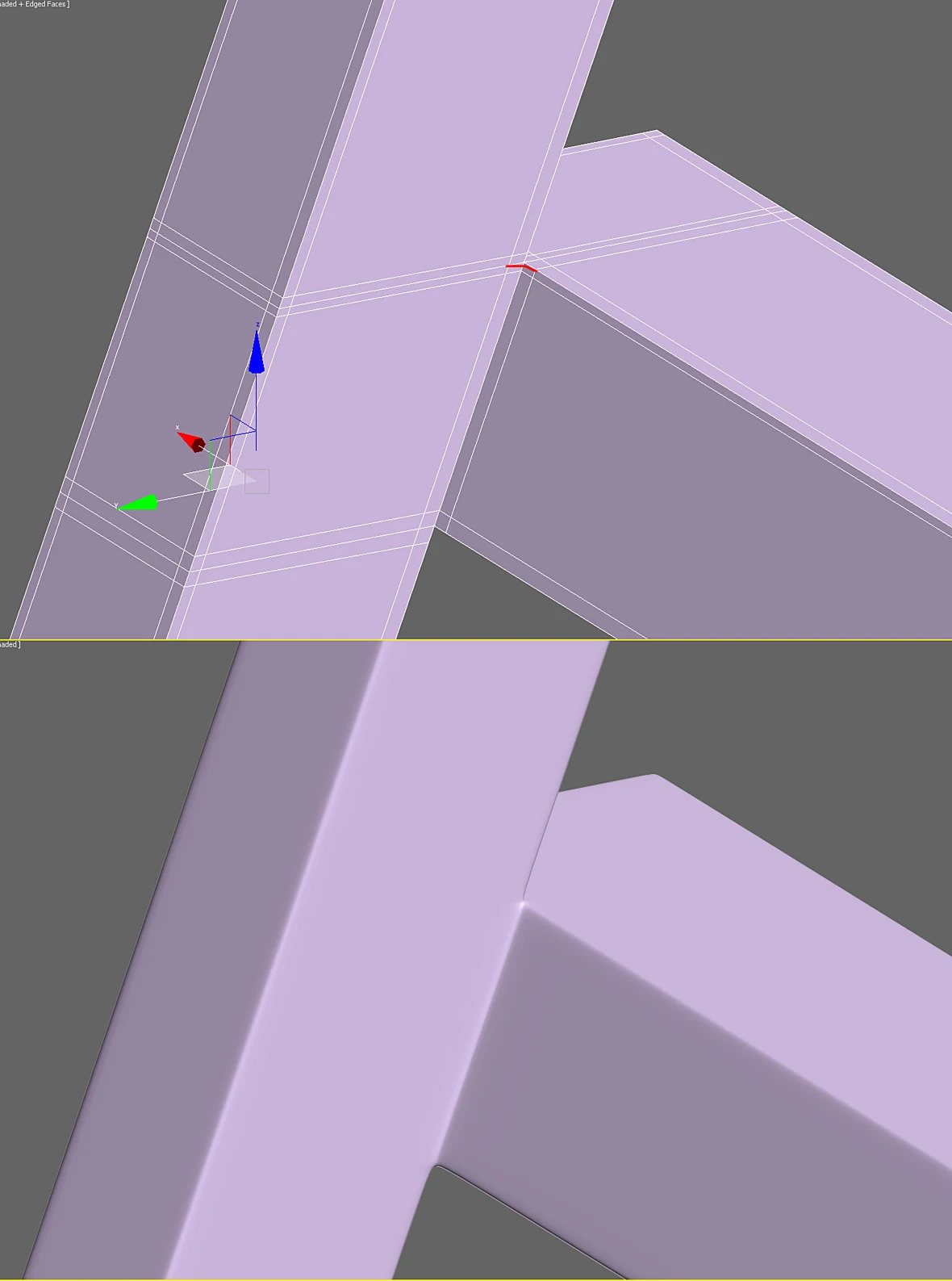

либо так,-если я правильно понял и оба скругления не в одной плоскости
На сайте c 18.11.2020
27.08.2021 11:06
На сайте c 11.10.2007
27.08.2021 11:16

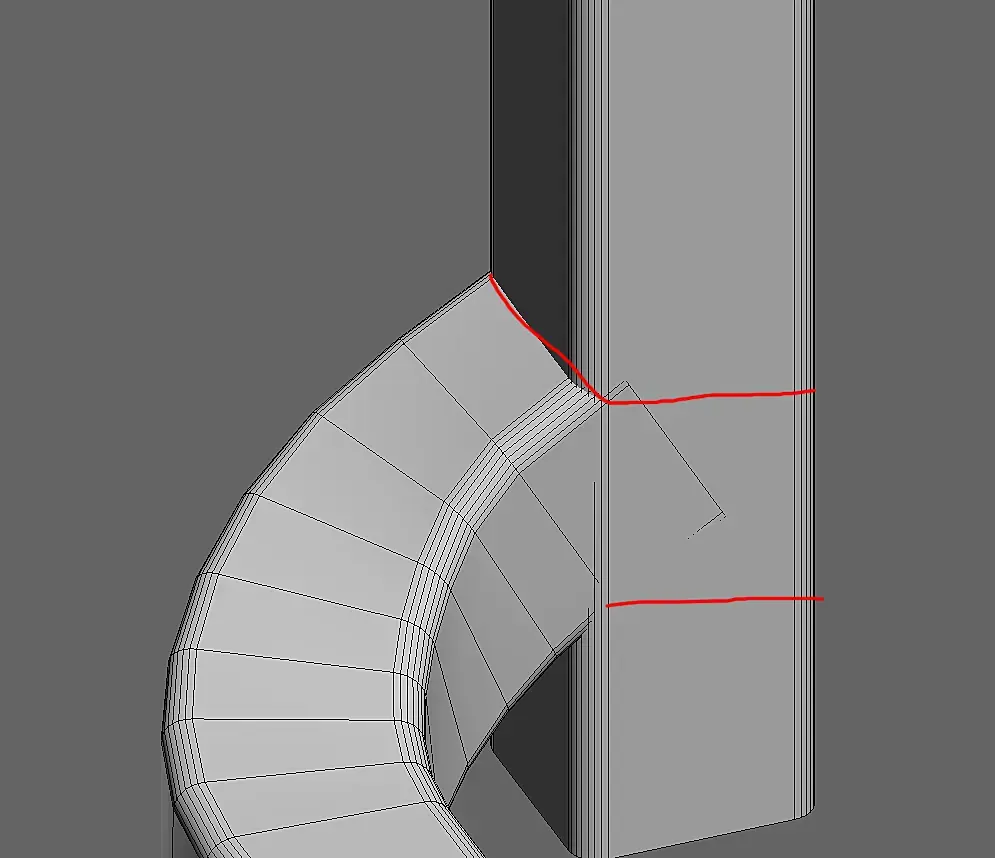

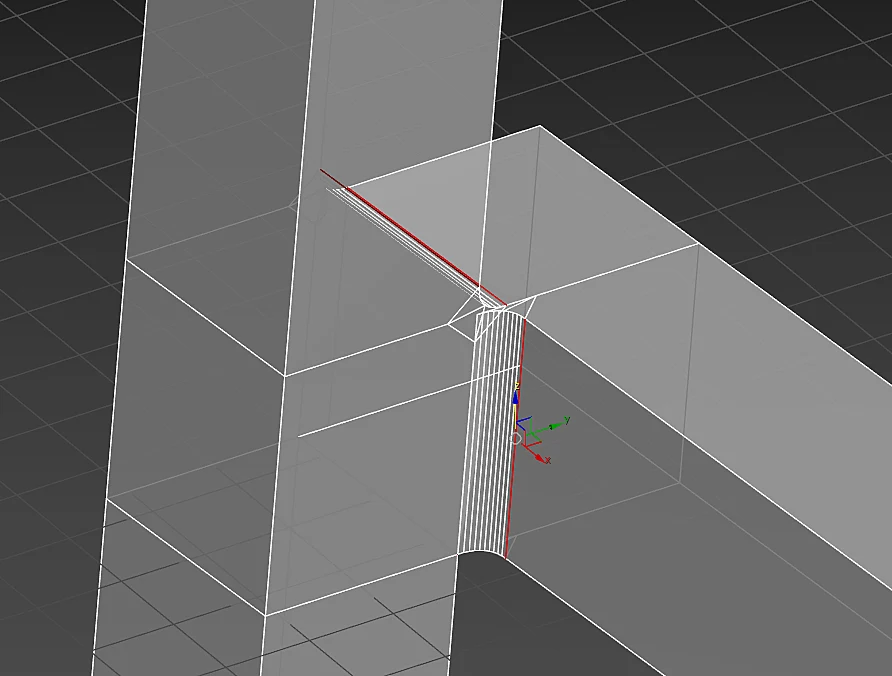

Если нужно так
Вам нужно сделать два отдельных сплайна со свип профилем потом их друг с другом соединить (на ровном отрезке нарезать нужное число граней и завелдить, а далее на месте стыка чамфер небольшой)
На сайте c 08.02.2009
27.08.2021 11:29

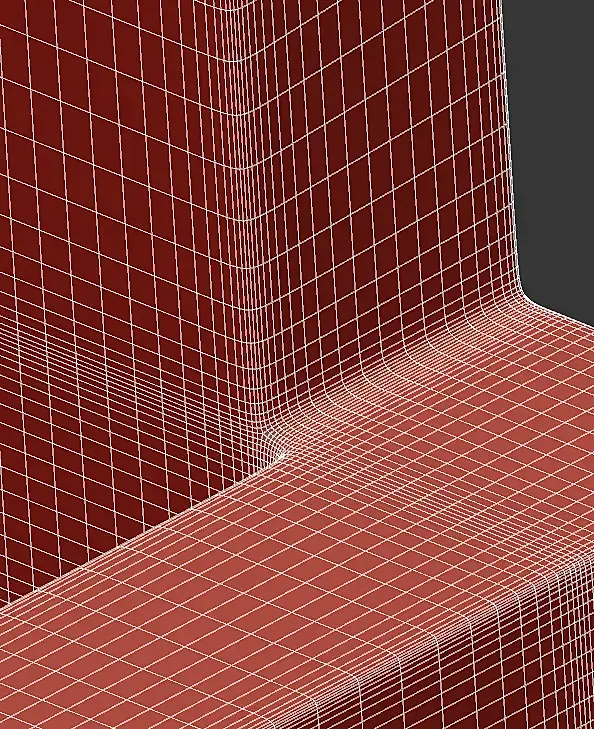

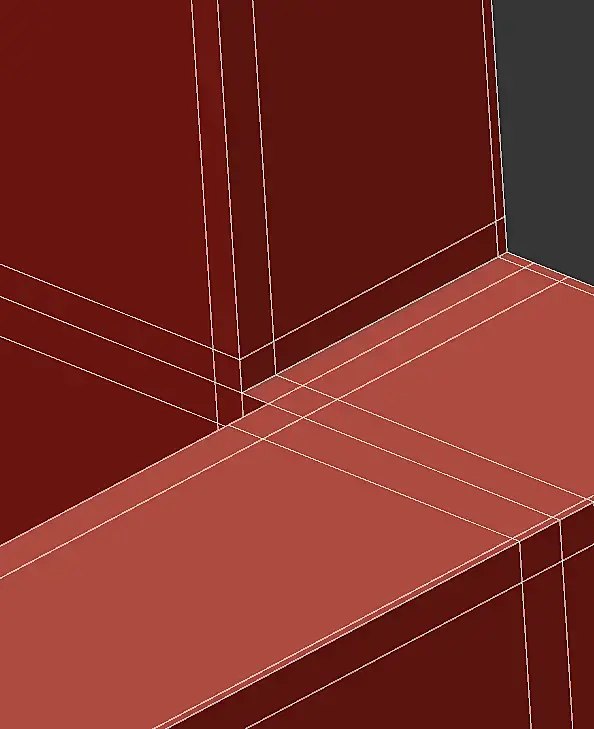

под смуз, имхо, все отлично делается без всяких заморочек
На сайте c 11.10.2007
27.08.2021 11:39
Цитата metalman :
под смуз, имхо, все отлично делается без всяких заморочек
есть заказчики, которые требуют модель(сетку) не под меш смуз. это как раз тот случай
На сайте c 08.02.2009
27.08.2021 11:41
Цитата 3drj :
Цитата metalman :
под смуз, имхо, все отлично делается без всяких заморочек
есть заказчики, которые требуют модель(сетку) не под меш смуз. это как раз тот случай
как правильно заметили выше - сколлапсить и прибить лишние эджи - не проблема ) А в этом способе как раз есть универсальность, под любой поликаунт можно подстроить быстро и предсказуемо. Да и радиусы фасок менять "на-лету".
На сайте c 16.10.2006
27.08.2021 11:56

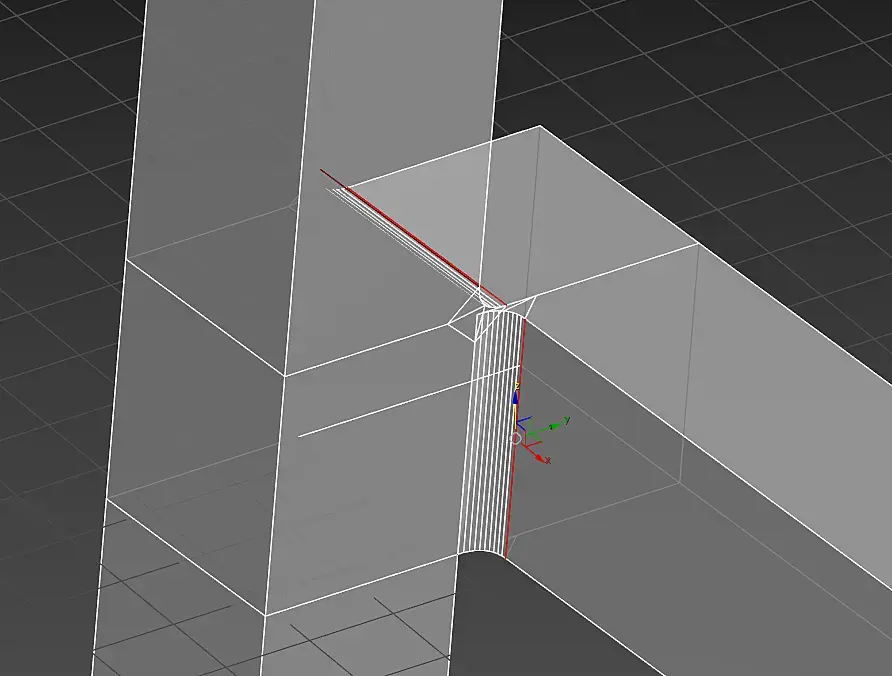

я, конечно, криворукий - но примерно так -
выделяем сопрягаемые плоскости, отделяем их, строим нужные сопряжения, объединяем в единый объект и ручками доводим стык сопражения
https://dropmefiles.com/ms5KL
