Как сделать без boolean

Автор

Сообщение

Вставить имя в ответ
Перейти в профиль

devourermen

Активность: 27

На сайте c 02.09.2017
Сообщений: 145
Санкт-Петербург

29.11.2020 21:24

Приветствую!

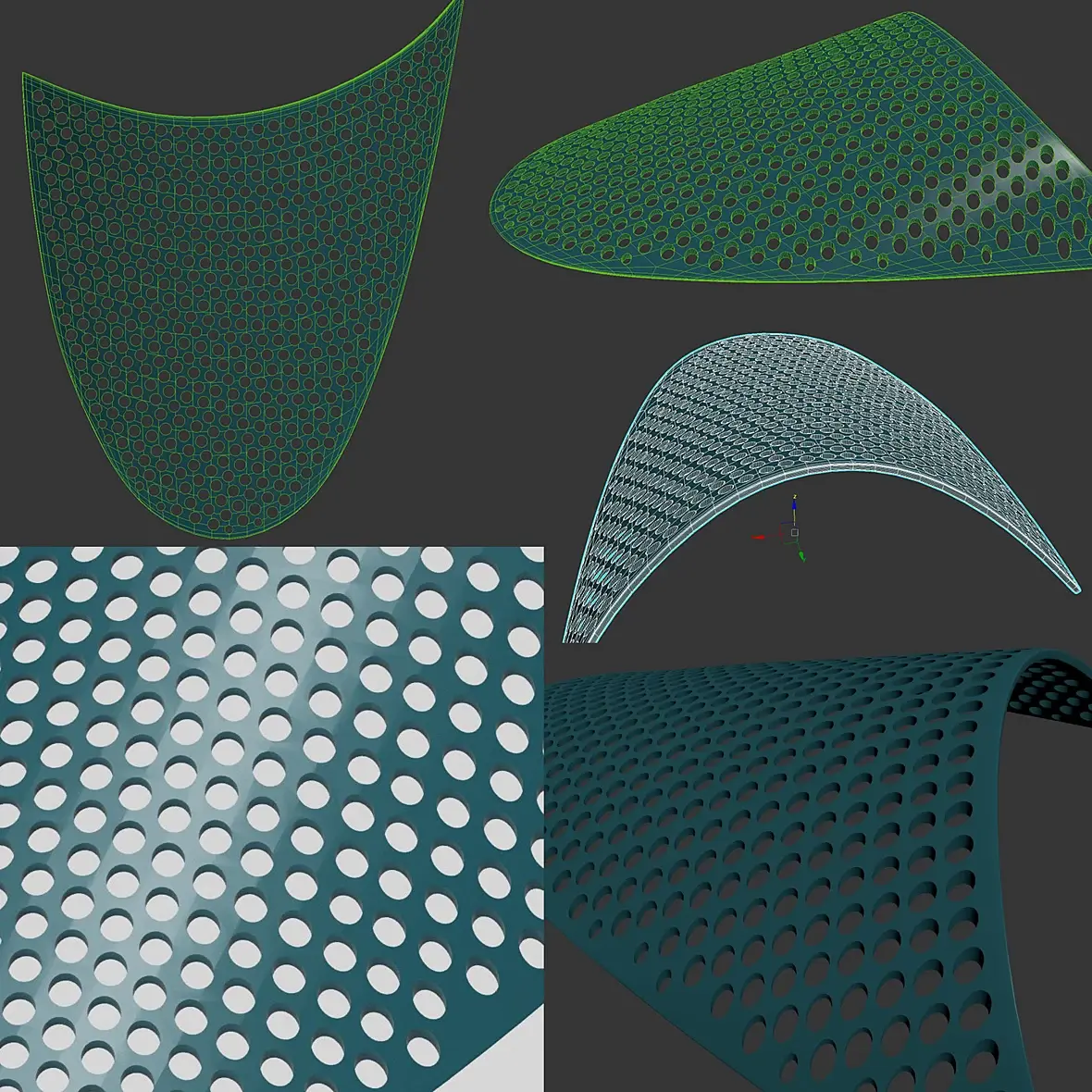

Подскажите, как сделать без применения boolean и прочих? С норм сеткой под ТС.

Вставить имя в ответ
Перейти в профиль

lnnleon

Активность: 576

На сайте c 08.12.2009
Сообщений: 647
Воронеж

29.11.2020 22:22

Делать форму под сабдив булить цилиндры с восемью гранями, а потом включить любимый сериал и править косяки ручками...... я бы делал так..... можно перед сериалом скопировать модель и попробовать Quad Remesher,а вдруг?

Вставить имя в ответ
Перейти в профиль

devourermen

Активность: 27

На сайте c 02.09.2017
Сообщений: 145
Санкт-Петербург

29.11.2020 22:29

Цитата lnnleon:

Quad Remesher не прогружает даже)

Форма получилась нужная, но на рендере появляются артефакты.

Вставить имя в ответ
Перейти в профиль

grdesigner

Активность: 26854

На сайте c 24.05.2009
Сообщений: 10092

29.11.2020 22:34

Скинрап

Вставить имя в ответ
Перейти в профиль

lnnleon

Активность: 576

На сайте c 08.12.2009
Сообщений: 647
Воронеж

29.11.2020 22:40

Цитата devourermen:

Цитата lnnleon:

Quad Remesher не прогружает даже)

Форма получилась нужная, но на рендере появляются артефакты.

Попробуй сделать на форме плоской без толщины, а потом уже Shell, может так просчитает

Вставить имя в ответ
Перейти в профиль

Lilbay9898

Активность: 1168

На сайте c 13.08.2017
Сообщений: 199

29.11.2020 22:43

Отдай моделлеру и спокойно смотри сериал)

Вставить имя в ответ
Перейти в профиль

lnnleon

Активность: 576

На сайте c 08.12.2009
Сообщений: 647
Воронеж

29.11.2020 22:55

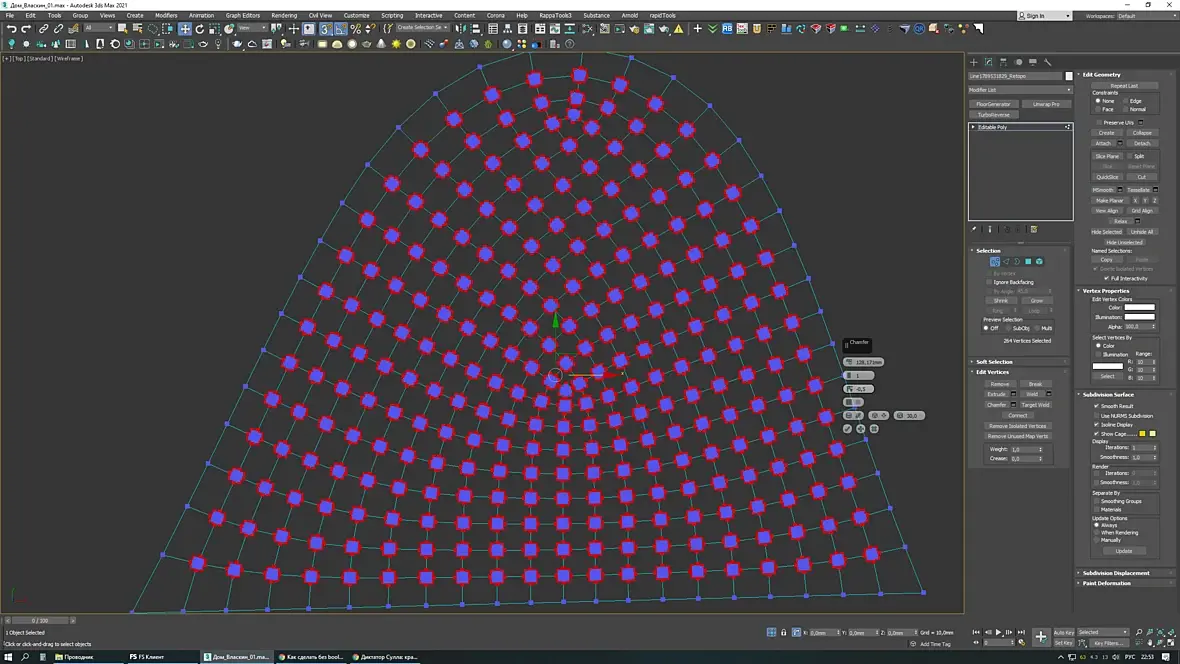

подогнать топологию чтобы вершины оказались в центре отверстий и сделать chamfer и потом Shell

Вставить имя в ответ
Перейти в профиль

xbuf

Активность: 716

На сайте c 20.12.2011
Сообщений: 514

29.11.2020 23:08

https://c2n.me/4a1dg3g все просто, делаете корректную сетку по нужному объему, чтобы линии пересекались в центре отверстий, потом вместо точек вставляете дырки скриптом(не помню как называется) и соединяете соседние вершины кругов

Вставить имя в ответ
Перейти в профиль

Капустка

Активность: 22332

На сайте c 23.02.2010
Сообщений: 5717
Саракш

29.11.2020 23:17

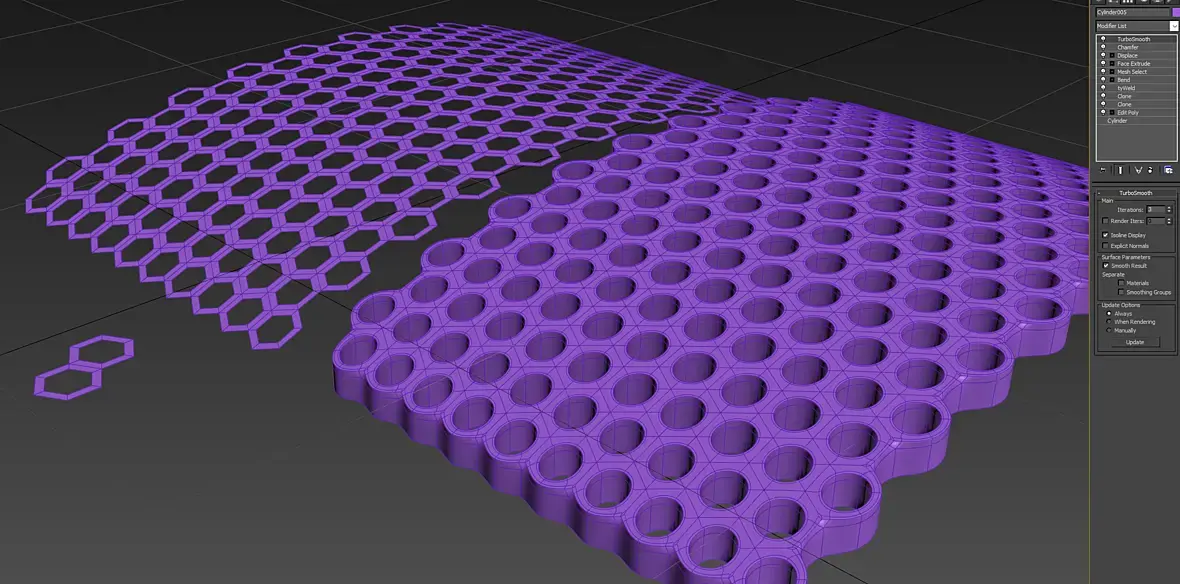

я бы скинврап делал и голоову не морочил. тут по хорошему, только с краями немного повозиться, всё остальное это повторяющийся элемент. сделать плоскость с необходимой топологией -шел-скинврап

Цитата lnnleon:

подогнать топологию чтобы вершины оказались в центре отверстий и сделать chamfer и потом Shell

и мура это будет, вопрос был "модель под сглаживание" если на ваш вариант накинуть smooth то какашка получится.

Вставить имя в ответ
Перейти в профиль

devourermen

Активность: 27

На сайте c 02.09.2017
Сообщений: 145
Санкт-Петербург

29.11.2020 23:19

lnnleon, xbuf - да, как то так представлял.

Не вспомните скрипт?

Вставить имя в ответ
Перейти в профиль

sten

Активность: 9727

На сайте c 20.09.2006
Сообщений: 7046
Kiev

29.11.2020 23:21

devourermen

http://www.scriptspot.com/3ds-max/scripts/create-holes

Вставить имя в ответ
Перейти в профиль

devourermen

Активность: 27

На сайте c 02.09.2017
Сообщений: 145
Санкт-Петербург

29.11.2020 23:21

Капустка

Хотя да, буду мучать модель дальше) Попробую skinwrap

p.s За скрипт тоже спасибо

Вставить имя в ответ
Перейти в профиль

IK86

Активность: 1318

На сайте c 26.06.2012
Сообщений: 612
Белгород

30.11.2020 01:04

Вот тут https://3ddd.ru/blog/post/making_of_lunokhod в части где делаются тарелки с вырезами и с солнечными панелями, может поможет. Тоже как то делал подобную деталь для спинки компьютерного кресла, со скинврапом у меня не прокатило, повылазили артефакты, нужна будет очень плотная сетка чтоб нормально заскинить, соответственно сделать лоуполи такой формы будет проблематично. Возможно метод в уроке будет оптимальней.

Вставить имя в ответ
Перейти в профиль

lnnleon

Активность: 576

На сайте c 08.12.2009
Сообщений: 647
Воронеж

30.11.2020 09:21

Цитата devourermen:

lnnleon, xbuf - да, как то так представлял.

Не вспомните скрипт?

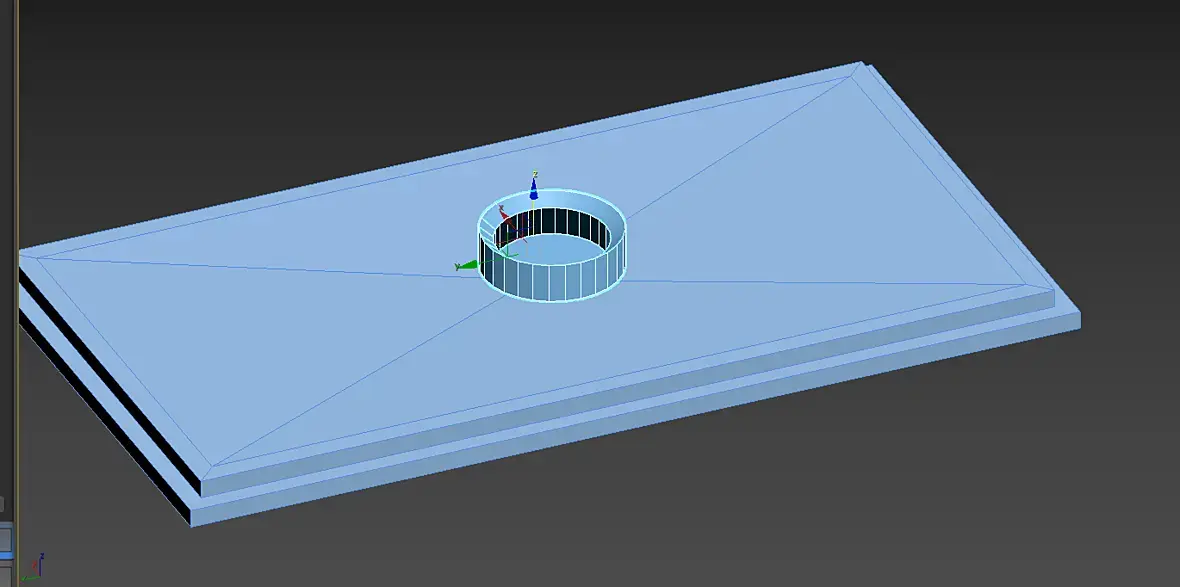

да чамфер уже делает так как на моем скрине в 2021 max
